L-диапазонды ASE кең жолақты жарық көзі

Box Optronics – Қытайдың Шэньчжэнь қаласында орналасқан L-диапазонды ASE кең жолақты жарық көзінің жетекші жеткізушісі. Оптоэлектрондық құрылғылардағы көп жылдық тәжірибемізбен біз жаһандық тұтынушыларды L диапазонын қамтитын толқын ұзындығымен қамтуы бар ASE жарық көздерімен қамтамасыз етеміз және спектрлік тегістік <2,5дБ. Телекоммуникация, зондтау және ғылыми зерттеулер сияқты салалардың қажеттіліктерін қанағаттандыру.

Сұрау жіберу

Өнім Сипаттамасы

Мазмұны

1. Кіріспе L-диапазонды ASE кең жолақты жарық көзі

2. Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Өнім туралы мәліметтер

6. Жұмыс қадамдары

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы

9. Баға ұсыныстары және төлем

10. Жеткізу уақыты

11. Операциялық ескертулер және Техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

Бұл L-диапазонды ASE кең жолақты жарық көзі ұсынады тұрақты, L-диапазондағы толқын ұзындығы диапазонында (1567~1603нм) 10~200мВт жоғары қуатты жарық көзі. Жоғары дәлдіктегі қолданбаларға арналған, ол кең спектрді және қамтамасыз етеді төмен шу шығару, оны оптикалық байланыс, талшықты сезу және медициналық бейнелеу.

Өнім Техникалық сипаттамалар

Элемент	Бірлік	Мәндер						Ескертпелер
Спектрлік диапазон	nm	1567~1603
Шығу қуаты	мВт	10,	20	50		100	200
Қуат спектрлік тығыздығы	дБм/нм	≥-6,	≥-3	≥1		≥4	≥7
Қуатты реттеу диапазоны	-	10%~100%						Қосымша
Спектрлік тегістік	дБ	≤2,5 (тип.), ≤3 (макс.)
Шығуды оқшаулау	дБ	≥35
Қуат тұрақсыздығы	дБ	≤±0,02 (15мин.); ≤±0,05 (8сағ)						≤±0,5%; ≤±1,2%
PER	дБ	≤0,2			≥23
Шошқа талшығы	-	SMF-28			PM1550			FC/APC
Коммуникациялық интерфейс	-	Сенсорлық экран / DB9 Әйел (RS232)						Үстелдік
		DB9 әйел (RS232)						Модуль
Нәр беруші	-	Айнымалы ток 110~240В, <30Вт						Үстелдік
		Тұрақты ток 5В, <15Вт						Модуль
Өлшемдері	мм	255(В)×285(D)×115(H)						Үстелдік
		150(В)×125(D)×20(H)						Модуль
		70(W)×90(D)×15(H)						Модуль
Жұмыс температурасы	℃	-5 ~ +55
Жұмыс ылғалдылығы	℃	0~70%

Өнім ерекшеліктері

● Спектрлік тегістік ≤2,5дБ;

● 10/20/50/100/200 мВт шығыс қуаты, 10~100% реттеледі;

● DB9 Оңай біріктіру үшін әйел (RS232) байланыстары.

1. Өнім қолданбалары-L-диапазон ASE Кең жолақты жарық көзі

● Оптикалық талшықты анықтау;

● Медициналық бейнелеу;

● Оптикалық талшықты байланыстар.

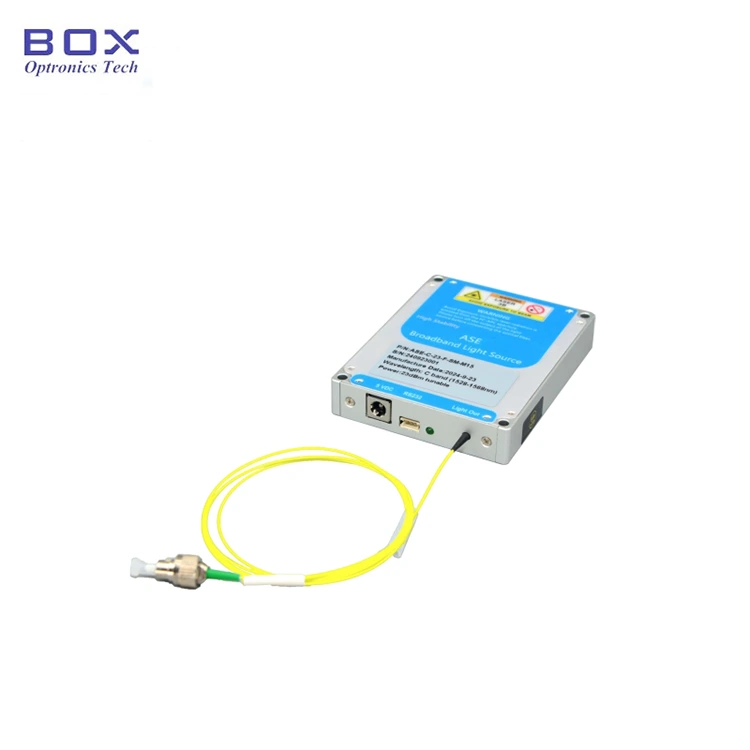

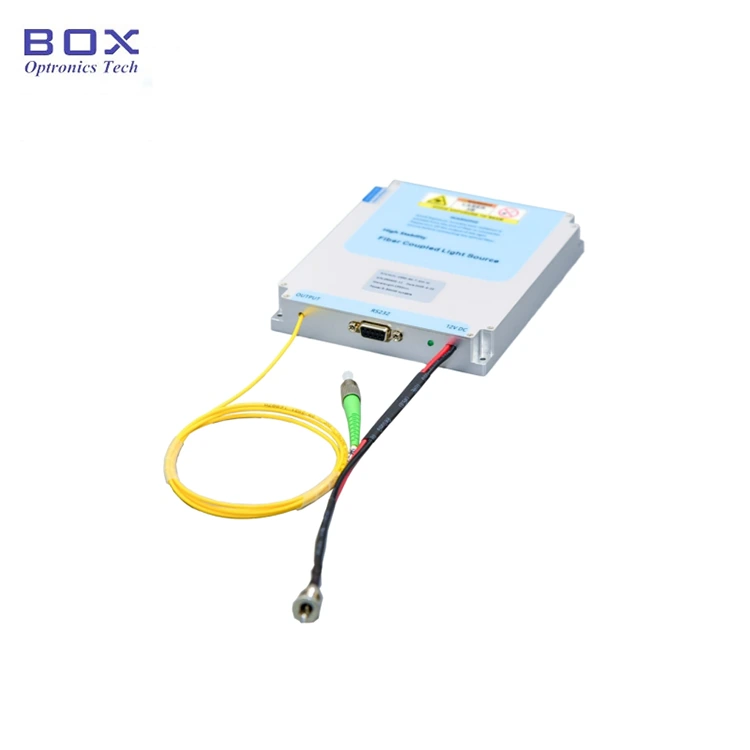

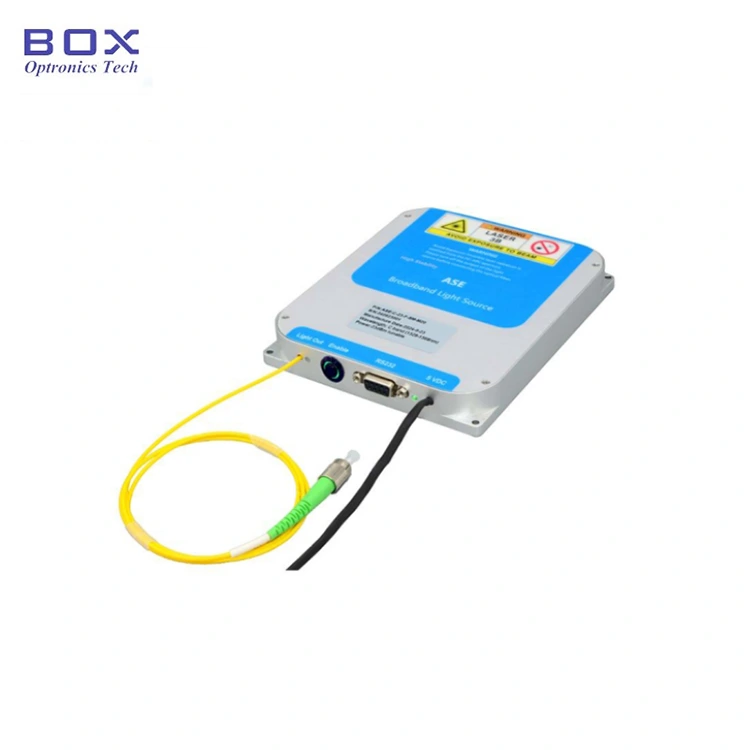

Өнім Мәліметтер

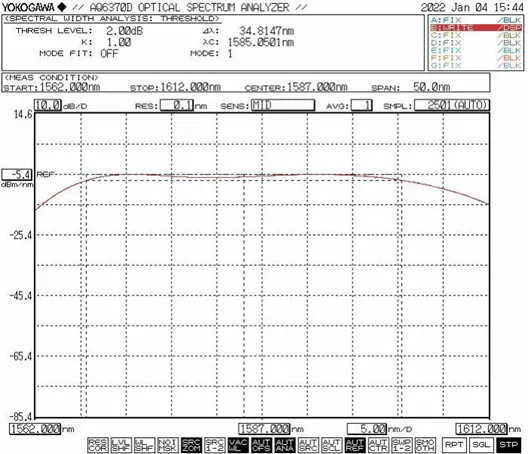

● Әдеттегі спектр

L-band ASE Broadband Light Source

● Стандартты керек-жарақтар

	Аксессуарлар	Саны
1	ASE жарық көзі (модуль хосты)	1
2	USB-RS485 DB9 деректер кабелі	1
3	Қуат адаптері (қосымша)	1
4	Өнімді сынау туралы есеп	1
5	Пайдалану жөніндегі нұсқаулық	1

L-band ASE Broadband Light Source

Операция Қадамдар

1-қадам. Қаптаманы ашу және құрастыру: өтінеміз керек-жарақтардың толық екенін тексеріңіз

құрастыру алдында.

2-қадам. Талшықты секіргіштерді қосу: Ашық талшық қосқышындағы немесе фланецтегі шаң қақпағын, талшықтың ұшын тексеріңіз және талшықты қосыңыз немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз ластанбаған немесе зақымдалмағанын растағаннан кейін.

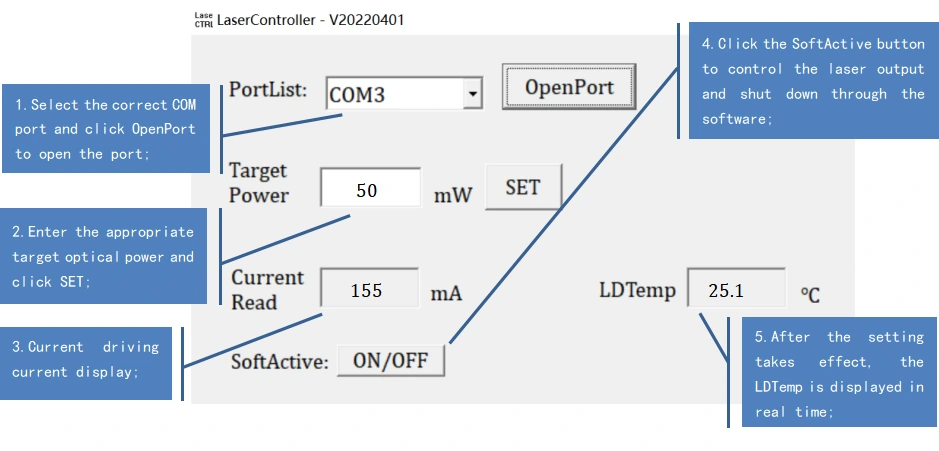

3-қадам.Қуат адаптерін қосу және Сериялық кабель: жарық көзі модулін және қуат адаптерін қосыңыз; қосылу жарық көзі модулі және USB-RS232 сигнал кабелі бар компьютер. (Ескерту: Компьютер алдымен сериялық порт драйверін орнатуы керек. Жүргізуші болуы мүмкін CD-ROM-да немесе Box Optronics компаниясынан алынған.)

Setp4.Use: Жарық көзін ашыңыз белсендіру қосқышы; жарық көзінің шығыс индикатор шамы қосулы және бар оптикалық қуат шығысы. Осы уақытта жұмыс тогы және оптикалық қуат мәні соңғы өшіру кезінде негізгі компьютер орнатқан параметрлер болып табылады. Олар болуы мүмкін өзгертілген және негізгі компьютердің бағдарламалық құралында сақталған (тек үлгі нұсқасы үшін реттелетін қуатпен).

5-қадам. Пайдаланғаннан кейін: Жабу түймесін басып, қуат көзін өшіріп, ажыратыңыз талшықты байланыс.

L-band ASE Broadband Light Source

Тапсырыс беру ақпарат

Аты

Спектрлік диапазон

Шығу қуаты

Талшық түрі

Қуатты реттеуге болады

Өлшем

ASE

-Л

-XX

-X

ASE жарық көзі

L:L-диапазоны

10:10 мВт

20:20 мВт

50:50 мВт

1H:100mW

2H:200mW

SM: SMF-28

PM: PM1550

(*T: бірге)

M15 :Модуль

M20 :Модуль

Б: Үстелдік

мысалы: ASE-L-2H-SM-T-B

(Тапсырыс туралы ақпарат: L-жолақты ASE кең жолақты жарық көзі, 200 мВт шығыс қуат, қуат реттелетін, SM талшығы бар, үстел үсті пакеті).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10-15 жұмыс күні кетеді. (Егер бар болса Кейбіреулер қоймада болса, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер және Техникалық қызмет көрсету

● Оптикалық талшықты жиі қосу және ажырату ұсынылмайды шығыс ұшындағы қосқыш. Бұл шаңмен ластануды болдырмауға көмектеседі кірістіру жоғалуын арттырыңыз немесе қосқыштың ұшын күйдіріңіз.

● Іске қосу кезінде алдымен қуат қосқышы мен перне қосқышы екенін тексеріңіз өшірілген, содан кейін қуат көзіне қосыңыз. Өшірген кезде алдымен өшіріңіз кілт ауыстырғышы; күй индикатор шамы сөнгеннен кейін қуат көзінен ажыратыңыз. Жасаңыз жарық көзі жұмыс істеп тұрған кезде қуатты тікелей өшірмеңіз.

● Егер шығыс талшықты басқа талшыққа қосу қажет болса, ол солай фьюжн сплайсерді пайдалану ұсынылады.

● Ылғалға, шаңға және коррозияға қарсы сақтық шараларын қолданыңыз; дүкен құрғақ жерде.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
