1064нм ASE кең жолақты жарық көзі

Мазмұны

1. Кіріспе 1064нм ASE кең жолақты жарық көзі

2. Техникалық Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Өнім туралы мәліметтер

6. Жұмыс қадамдары

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы және сынақ парағы

9. Баға ұсыныстары және төлем

10. Жеткізу уақыты

11. Операциялық ескертулер және Техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

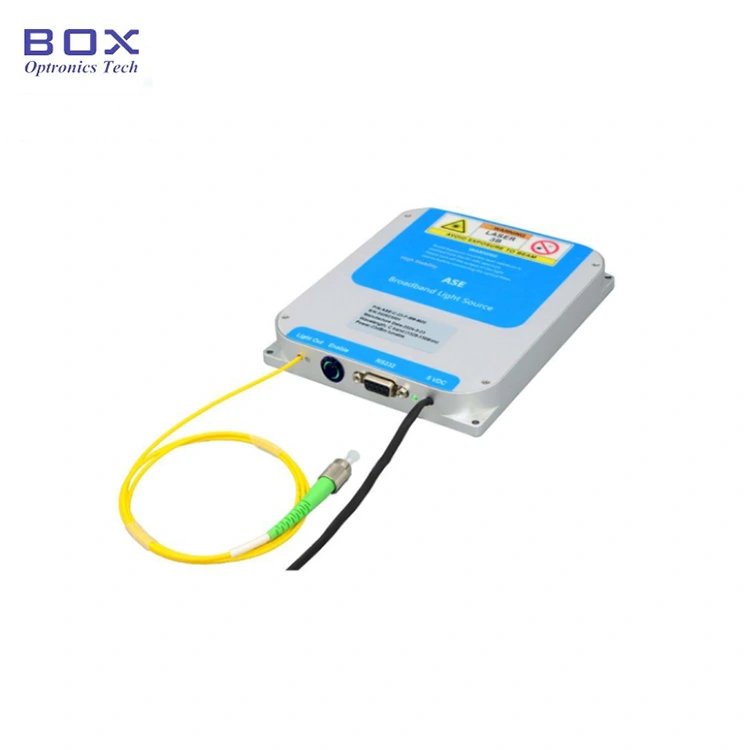

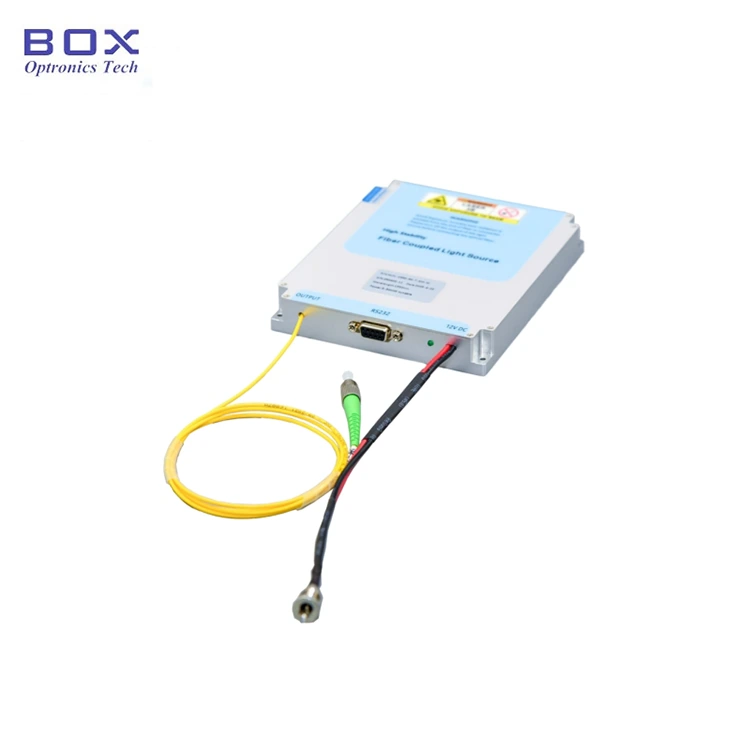

Өніммен таныстыру

Бұл 1064 нм ASE кең жолақты жарық көзі 1040~1080нм спектрлі итербий қосылған талшықты және жартылай өткізгіш сорғы лазерлері қамту және 10/20/30/50/100/500/1000 мВт шығыс қуаты. Толық жиынтығы аксессуарлар кіреді; пайдаланушы нұсқаулығы берілген. Ол талшықты-оптикалық құрылғыны сынауға, FBG торын өндіруге, медициналық мақсатқа жарамды бейнелеу, т.б.. Ылғалға, шаңға және коррозияға қарсы сақтық шараларын қолданыңыз; ол құрғақ жерде сақталуы керек.

Өнімнің техникалық сипаттамалары

Өнім ерекшеліктері

● Спектрлік тегістік; 

● Шығару қуат қосымша және реттеледі;

● Жоғары тұрақтылық шығыс қуаты;

● Модуль/үстел оңай біріктіру үшін байланыс мониторингі бар қос опциялар.

Өнім қолданбалары

● Талшықты анықтау;

● Медициналық бейнелеу;

● Талшықты-оптикалық құрылғы тестілеу.

Өнім Мәліметтер

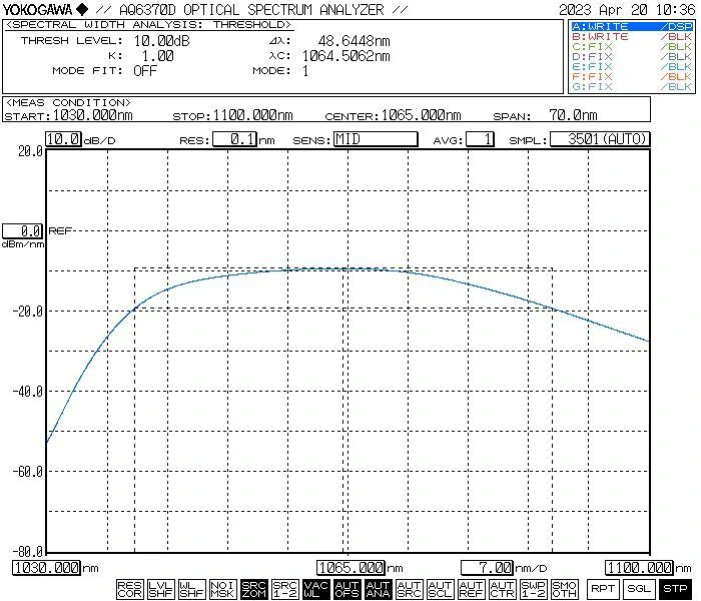

● Әдеттегі спектр

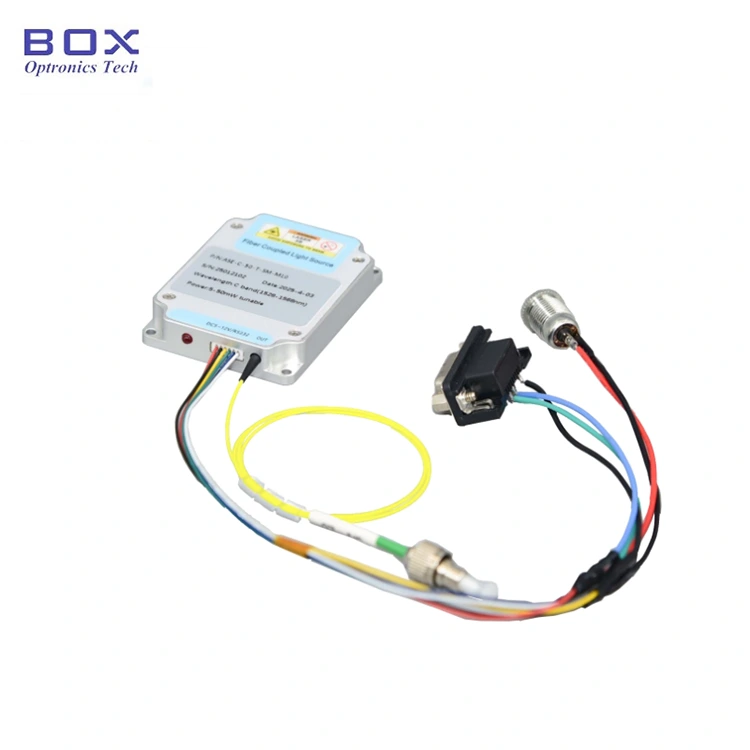

● Стандартты керек-жарақтар

Операция қадамдары

1-қадам. Қаптаманы ашу және құрастыру: өтінеміз керек-жарақтардың толық екенін тексеріңіз

құрастыру алдында.

2-қадам. Талшықты секіргіштерді қосу: Ашық талшық қосқышындағы немесе фланецтегі шаң қақпағын, талшықтың ұшын тексеріңіз және талшықты қосыңыз немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз ластанбаған немесе зақымдалмағанын растағаннан кейін.

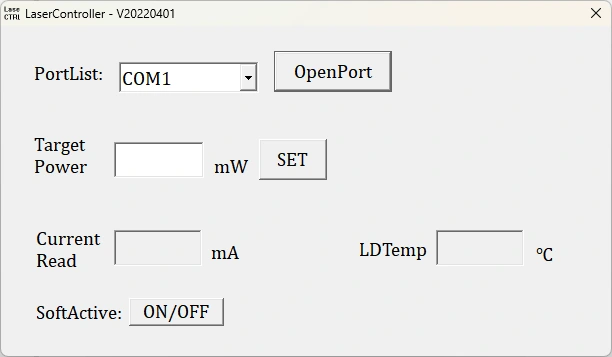

3-қадам.Қуат адаптерін қосу және Сериялық кабель: жарық көзі модулін және қуат адаптерін қосыңыз; қосылу жарық көзі модулі және USB-RS232 сигнал кабелі бар компьютер. (Ескерту: Компьютер алдымен сериялық порт драйверін орнатуы керек. Жүргізуші болуы мүмкін CD-ROM-да немесе Box Optronics компаниясынан алынған.)

Setp4.Use: Жарық көзін ашыңыз белсендіру қосқышы; жарық көзінің шығыс индикатор шамы қосулы және бар оптикалық қуат шығысы. Осы уақытта жұмыс тогы және оптикалық қуат мәні соңғы өшіру кезінде негізгі компьютер орнатқан параметрлер болып табылады. Олар болуы мүмкін өзгертілген және негізгі компьютердің бағдарламалық құралында сақталған (тек үлгі нұсқасы үшін реттелетін қуатпен).

5-қадам. Пайдаланғаннан кейін жабу түймесін басып, қуат көзін өшіріп, ажыратыңыз талшықты байланыс.

Тапсырыс беру ақпарат

мысалы: ASE-1064-10-SM-T-M20

(Тапсырыс туралы ақпарат: 1064 нм ASE кең жолақты жарық көзі, 10 мВт шығыс қуат, қуат реттелетін, SM Hi1060 талшығы бар, модуль пакеті).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10-15 жұмыс күні кетеді. (Егер бар болса Кейбіреулер қоймада болса, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер және Техникалық қызмет көрсету

● Оптикалық талшықты жиі қосу және ажырату ұсынылмайды шығыс ұшындағы қосқыш. Бұл шаңмен ластануды болдырмауға көмектеседі кірістіру жоғалуын арттырыңыз немесе қосқыштың ұшын күйдіріңіз.

● Іске қосу кезінде алдымен қуат қосқышы мен перне қосқышы екенін тексеріңіз өшірілген, содан кейін қуат көзіне қосыңыз. Өшірген кезде алдымен өшіріңіз кілт ауыстырғышы; күй индикатор шамы сөнгеннен кейін қуат көзінен ажыратыңыз. Жасаңыз жарық көзі жұмыс істеп тұрған кезде қуатты тікелей өшірмеңіз.

● Шығу қуаты азырақ ASE кең жолақты жарық көзі үлгілері үшін 200 мВт-тан жоғары болса, шығыс талшықты қосқышты басқа бір режимге қосуға болады алынбалы адаптер (талшықты фланец) арқылы талшықты құрылғылар. Алайда, егер соңғы бет талшық қосқышы ластанған, ол күйіп қалуға өте сезімтал лазер іске қосылғанда — тіпті лазер қуаты өте төмен болса да. Сондықтан, талшықты қосқышты жалғамас бұрын арнайы талшықты пайдалану керек соңғы бетті мұқият тазалауға арналған тазалау құралдары. Бұған қоса, талшықты пайдаланыңыз бетті мұқият тексеріп, оның толық болуын қамтамасыз ету үшін соңғы бет инспекторы талшық арқылы қосылмас бұрын шаң мен ластаушы заттардан таза фланец. Талшықты қосқышты тазалау, тексеру және қосу кезінде, жарық көзінің өшірілген күйде болуын қамтамасыз ету керек; № астында жағдайларда бұл әрекеттер жарық көзі тұрғанда орындалуы керек жарық шығару. Пайдалану аяқталып, қосқыш ажыратылғаннан кейін басқа талшық құрамдас бөліктерінен талшық қосқышын дереу жабу керек қорғаныш шаң қақпағы бар.

● 200 мВт шығыс қуаты бар кең жолақты ASE жарық көзі үлгілері немесе жоғарырақ FC/APC қосқышымен аяқталатын шығыс пигтейль болуы мүмкін. Дегенмен, бұл қосқыш тек пайдаланушы бастаған шығыс қуатына арналған бақылау (оптикалық қуат өлшегішке қосу арқылы) немесе интерфейспен байланысу үшін Лазер шығысын бос кеңістікке бағыттау үшін FC-ұшы бар талшықты коллиматор. Ол оны тікелей байланыстыру үшін фланецті адаптерді пайдаланбау қатаң түрде ұсынылады пайдаланушыға тиесілі басқа талшықтардың немесе құрылғылардың шоқтары бар қосқыш; осылай жасау талшықты қосқышты да, қосқышты да зақымдау қаупі бар күшейткіш блогының өзі. Басқа талшықтармен өзара байланыс қажет болса, ол фьюжн сплайсинг қолдану ұсынылады; сонымен қатар түрлеріне көз жеткізіңіз қосылған талшықтар өзара үйлесімді.

● Жабдықты құрғақ, ылғалсыз жерде сақтаңыз.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
