1030нм ASE кең жолақты жарық көзі

Мазмұны

1. Кіріспе 1030нм ASE кең жолақты жарық көзі

2. Техникалық Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Өнім туралы мәліметтер

6. Қауіпсіз пайдалану нұсқаулығы

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы

9. Баға ұсыныстары және төлем

10. Жеткізу уақыты

11. Операциялық ескертулер және Техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

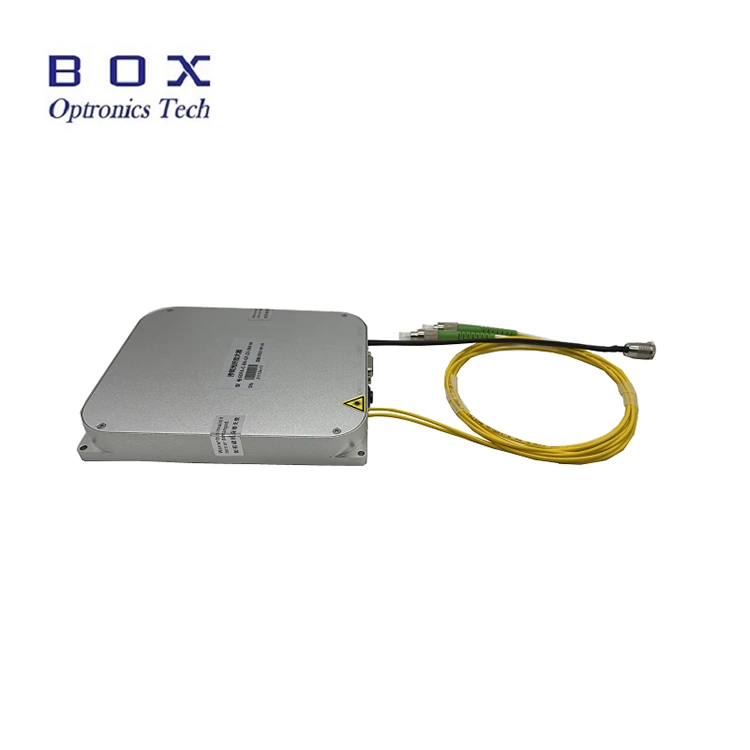

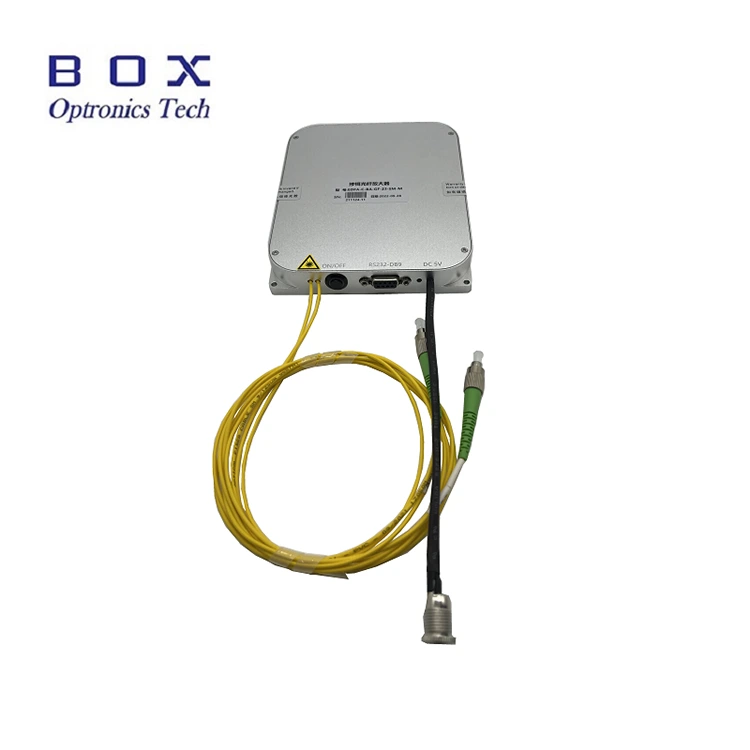

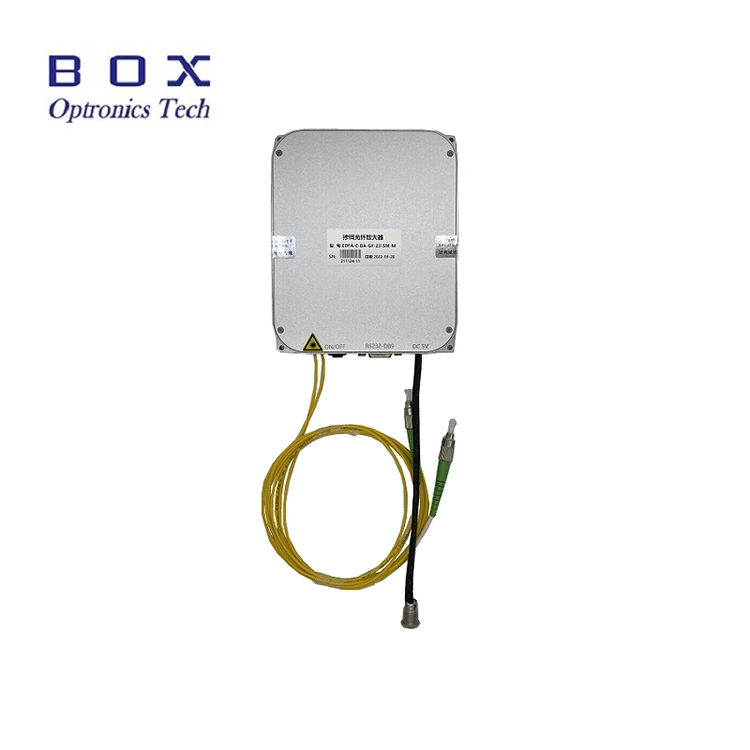

Өніммен таныстыру

Бұл 1030 нм ASE кең жолақты жарық көзі итербий қосылған талшықты және жартылай өткізгіш сорғы лазерлері, 1030нм спектрлі қамту, 10/20/30/50/100/500/1000 мВт шығыс қуаты және поляризация өшу коэффициенті 0,2 дБ дейін төмен. Қосылған аксессуарлардың толық жиынтығы; пайдаланушы нұсқау берілген. Бұл оптикалық талшықтар үшін қолайлы құрылғыны сынау, FBG торын өндіру, медициналық бейнелеу және т.б.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Спектрлік тегістік;

● Шығу қуаты қосымша және реттеледі;

● Ұзақ мерзімді толқын ұзындығы және тұрақты қуат;

● DB9 Оңай біріктіру үшін әйел (RS232) байланыстары.

Өнім қолданбалары

● Талшық сезіну;

● Медициналық бейнелеу;

● Талшық оптикалық құрылғыны сынау.

Өнім Мәліметтер

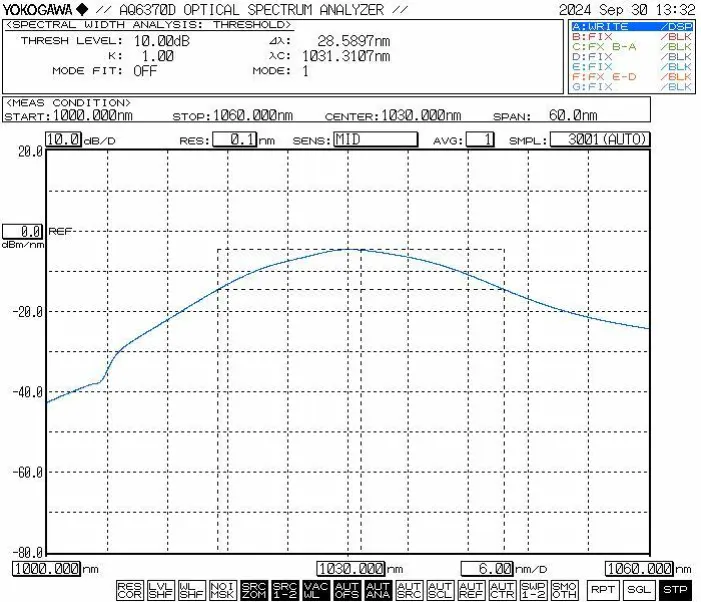

● Әдеттегі спектр

● Стандартты керек-жарақтар

1. Жұмыс қадамдары-1030нм ASE кең жолақты жарық көзі

1-қадам. Қаптаманы ашу және құрастыру: өтінеміз керек-жарақтардың толық екенін тексеріңіз

құрастыру алдында.

2-қадам. Талшықты секіргіштерді қосу: Ашық талшық қосқышындағы немесе фланецтегі шаң қақпағын, талшықтың ұшын тексеріңіз және талшықты қосыңыз немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз ластанбаған немесе зақымдалмағанын растағаннан кейін.

3-қадам.Қуат адаптерін қосу және Сериялық кабель: жарық көзі модулін және қуат адаптерін қосыңыз; қосылу жарық көзі модулі және USB-RS232 сигнал кабелі бар компьютер. (Ескерту: Компьютер алдымен сериялық порт драйверін орнатуы керек. Жүргізуші болуы мүмкін CD-ROM-да немесе Box Optronics компаниясынан алынған.)

Setp4.Use: Жарық көзін ашыңыз белсендіру қосқышы; жарық көзінің шығыс индикатор шамы қосулы және бар оптикалық қуат шығысы. Осы уақытта жұмыс тогы және оптикалық қуат мәні соңғы өшіру кезінде негізгі компьютер орнатқан параметрлер болып табылады. Олар болуы мүмкін өзгертілген және негізгі компьютердің бағдарламалық құралында сақталған (тек үлгі нұсқасы үшін реттелетін қуатпен).

5-қадам. Пайдаланғаннан кейін жабу түймесін басып, қуат көзін өшіріп, ажыратыңыз талшықты байланыс.

Тапсырыс беру ақпарат

мысалы: ASE-1030-5HSM-B

(Тапсырыс туралы ақпарат: 1030 нм ASE кең жолақты жарық көзі, 500 мВт шығыс қуат, SM Hi1060 талшығы бар, үстел үсті пакеті).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы

Деректер парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10-15 жұмыс күні кетеді. (Егер бар болса Кейбіреулер қоймада болса, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер және Техникалық қызмет көрсету

● Талшықты-оптикалық қосқыштарды қоспас бұрын, арнайы тазалау қосқыштардың соңғы беттерін мұқият тазалау үшін құралдарды пайдалану керек. Сонымен қатар, талшықты соңғы бет инспекторын мұқият пайдалану керек беттерді шаңнан толық тазарту үшін тексеріңіз және ластаушы заттарды талшықты фланец арқылы жалғамас бұрын. Тазалау кезінде, тексеру, және талшықты-оптикалық соңғы беттерді қосу, бұл қамтамасыз ету үшін міндетті болып табылады жарық көзінің өшірілген күйде болуы; ешбір жағдайда болмауы керек бұл операциялар жарық жіберілген кезде орындалады. Бір рет пайдалану аяқталды және қосқыш басқа оптикалық талшықтан ажыратылды қосқыштар, талшық қосқышы қорғаныс шаң қақпағымен жабдықталуы керек.

● 200 мВт шығыс қуаты бар кең жолақты ASE жарық көзі үлгілері немесе жоғарырақ FC/APC қосқышымен аяқталатын шығыс пигтейль болуы мүмкін. Дегенмен, бұл қосқыш тек пайдаланушы бастаған шығыс қуатына арналған бақылау (оптикалық қуат өлшегішке қосу арқылы) немесе интерфейспен байланысу үшін Лазер шығысын бос кеңістікке бағыттау үшін FC-ұшы бар талшықты коллиматор. Ол оны тікелей байланыстыру үшін фланецті адаптерді пайдаланбау қатаң түрде ұсынылады пайдаланушыға тиесілі басқа талшықтардың немесе құрылғылардың шоқтары бар қосқыш; осылай жасау талшықты қосқышты да, қосқышты да зақымдау қаупі бар күшейткіш блогының өзі. Басқа талшықтармен өзара байланыс қажет болса, ол фьюжн сплайсинг қолдану ұсынылады; сонымен қатар түрлеріне көз жеткізіңіз қосылған талшықтар өзара үйлесімді.

● Жиі кірістіру немесе алып тастау ұсынылмайды шаңды болдырмау үшін шығыс портындағы талшықты-оптикалық қосқыштар ластану - бұл кірістіру жоғалуының жоғарылауына немесе оның күйіп кетуіне әкелуі мүмкін талшықты қосқыштың соңғы беті.

● Іске қосу кезінде алдымен қуат қосқышы мен қосқышты тексеріңіз кілт ажыратқышы өшірілген, содан кейін қуат көзін қосыңыз. Өшіру кезінде, алдымен кілт қосқышын өшіріңіз, содан кейін ғана қуат көзін ажыратыңыз шығыс индикатор шамы сөнді. Ешқашан электр қуатын тікелей өшірмеңіз жарық көзі жұмыс істеп тұрған кезде қамтамасыз етіңіз.

● Ылғалға, шаңға және коррозияға қарсы сақтық шараларын қолданыңыз; ол құрғақ жерде сақталуы керек.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
