C-диапазоны төмен тегістік ASE кең жолақты жарық көзі

Мазмұны

1. Кіріспе C-диапазоны төмен тегістік ASE кең жолақты жарық көзі

2. Техникалық Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Өнім туралы мәліметтер

6. Жұмыс қадамдары

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы және сынақ парағы

9. Баға ұсыныстары және төлем

10. Жеткізу уақыты

11. Операциялық ескертулер және Техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

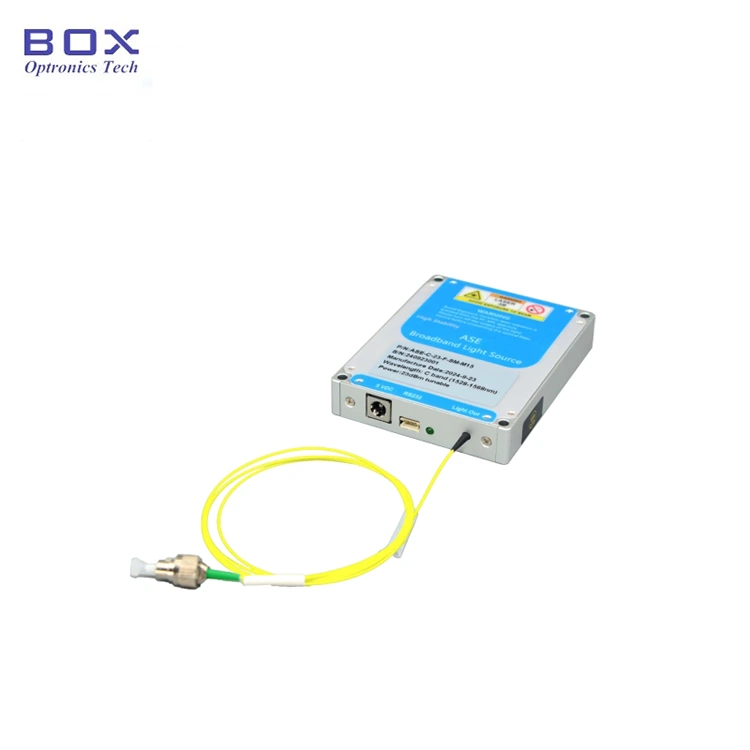

Өніммен таныстыру

Бұл когерентсіз C-диапазон төмен тегістік ASE Кең жолақты жарық көзі, яғни а 1526~1566нм спектрлі эрбий қосылған кварц талшығындағы жартылай өткізгіш лазер қамту және 10/20/30/50 мВт шығыс қуаты. Қосылған аксессуарлардың толық жиынтығы; пайдаланушы нұсқаулығы берілген. Бұл оптикалық талшықтар үшін қолайлы құрылғыны сынау, FBG торын өндіру, медициналық бейнелеу және т.б. алыңыз ылғалға, шаңға және коррозияға қарсы сақтық шаралары; оны құрғақ жерде сақтау керек орын.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Тиімді;

● Кең спектр;

● Жоғары тұрақтылық шығыс қуаты.

Өнім қолданбалары

● Оптикалық талшықты анықтау;

● Медициналық бейнелеу;

● Талшықты-оптикалық құрылғыны сынау.

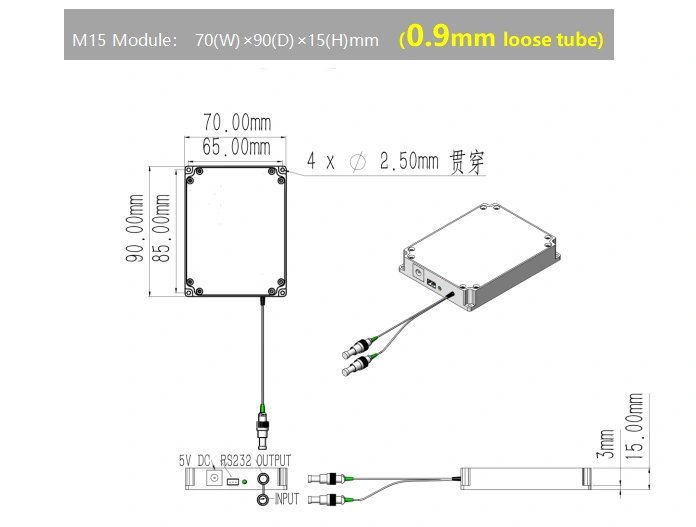

Өнім Мәліметтер

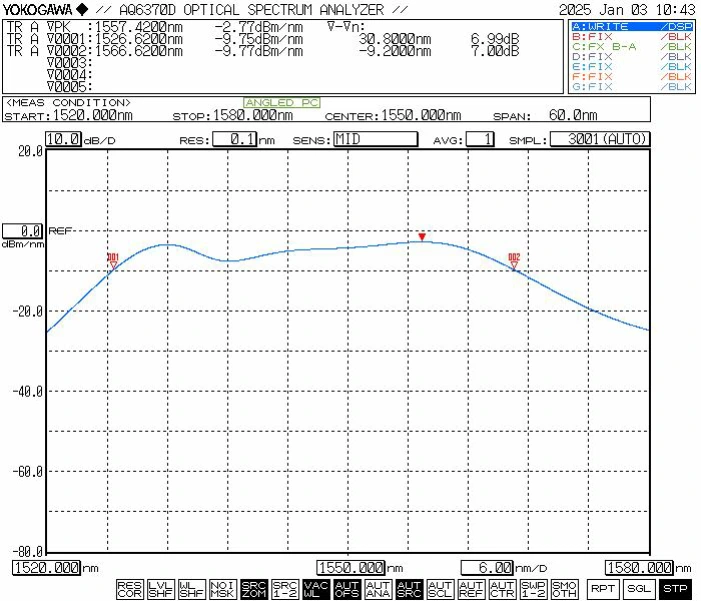

● Әдеттегі спектр

● Стандартты керек-жарақтар

Операция Қадамдар

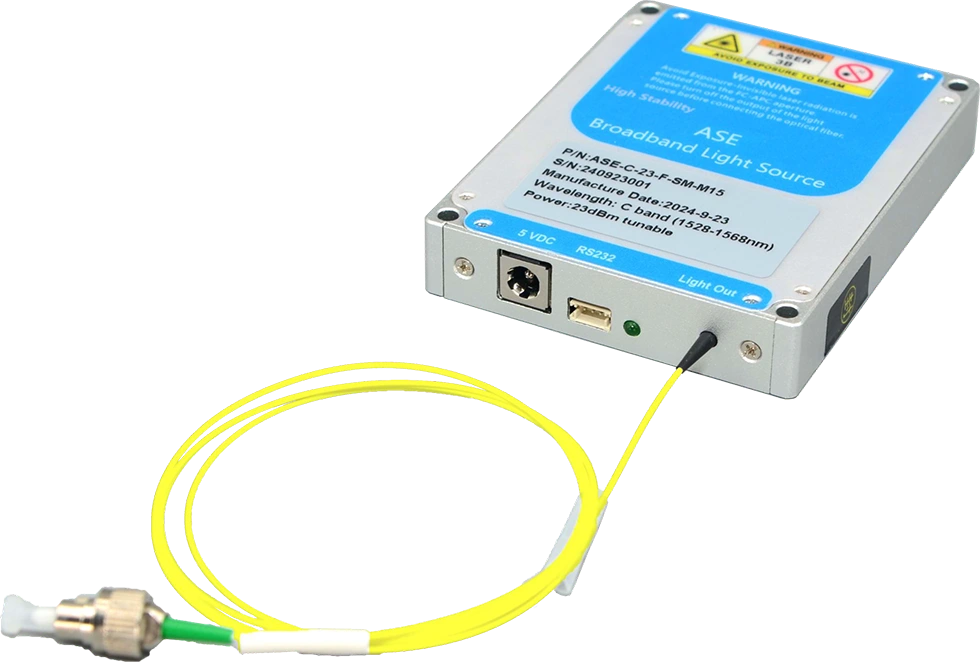

1-қадам. Көрініс: солдан оңға қарай - қуат порт, ZH2.54 (3 істікшелі) сериялық байланыс интерфейсі, қуат индикаторының ЖШД және оптикалық шығысқа арналған бір режимді талшықты порт.

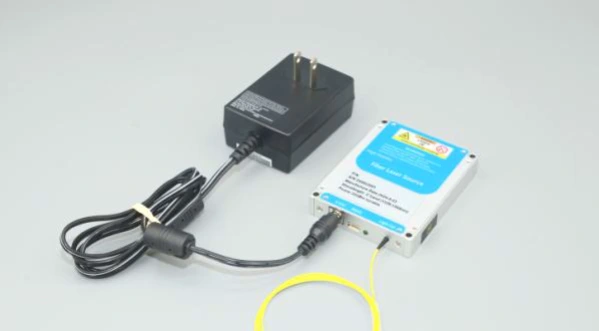

2-қадам. Қуат көзі: Әдепкі қуат кіріс порты тұрақты ток 5,5×2,1 мм интерфейс; сәйкес келетін DC 5V қуат адаптері құрылғымен бірге беріледі жөнелту. Қуат адаптерін жарық көзіне қосу әдісі модуль ілеспе суретте көрсетілген; пайдаланғаныңызға көз жеткізіңіз тек түпнұсқа, жинақтағы қуат адаптері. Үйлесімсіз қуатты пайдалану адаптер жарық көзіне зақым келтіруі мүмкін. Немесе нұсқа U-тәрізді терминал қосқышы бар қуат кабелі бар коммутациялық қуат көзіне қосылуды жеңілдету; дегенмен, бұл опция болуы керек сатып алу кезінде арнайы сұралған.

3-қадам. Талшықты патч сымдарын жалғау: талшық коннекторынан шаң қақпағын алыңыз және талшықтың ұшын тексеріңіз; басқа құрылғыға қоспас бұрын оның ластанбағанына немесе зақымдалмағанына көз жеткізіңіз талшықты-оптикалық компоненттер немесе сынақ жабдығы. Жоғары қуатты жарық көздері үшін бұл қосылу үшін термоядролық біріктіруді пайдалану ұсынылады.

Setp4.Жарық көзін қосу Негізгі компьютерге арналған модуль: Түпнұсқа USB-RS232 сериялық деректер кабелін пайдаланыңыз модульді компьютерге қосу үшін жарық көзі модулімен бірге беріледі. Компьютер арнайы сериялық порт драйверін алдын ала орнатуды қажет етеді USB-RS232 кабелін дұрыс тану үшін; әйтпесе, хост бағдарламалық құралы болады жарықпен дұрыс байланыс орнату немесе байланыс орнату мүмкін емес бастапқы модуль. Қажетті драйверді алу үшін Box Optronics компаниясына хабарласыңыз.

5-қадам.Бағдарламалық құрал: қуаты реттелетін ASE жарық көзі модулінің өнімдері үшін, оптикалық шығыс қуаты хост бағдарламалық құралы арқылы реттелуі мүмкін; тұрақты қуат үшін үлгілерде қуат деңгейін реттеу мүмкін емес.

Тапсырыс беру ақпарат

мысалы: ASE-C-F7-20-SM-M

(Тапсырыс туралы ақпарат: C-диапазоны төмен тегістік ASE кең жолақты жарық көзі, спектрлік тегістік≤7дБ, 20мВт шығыс қуаты, SM талшығы бар, модуль пакеті).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер және Техникалық қызмет көрсету

● Таза соңғы бет жағдайында, бір режимді талшықтар (мысалы Hi-1060, PM980, G652D немесе PM1550) теориялық қуат төзімділігіне ие шамамен 200 мВт үздіксіз жарық. Демек, жарық көздері үшін және шығыс қуат деңгейлері 200 мВт-тан төмен күшейткіштер, шығыс талшықты қосқыштар стандартты адаптерлер арқылы басқа бір режимді талшықты құрылғылармен біріктірілуі мүмкін (талшықты фланецтер). Дегенмен, талшық қосқышының соңғы беті ластанған болса, ол Лазер іске қосылған кезде жанып кетуге өте сезімтал, тіпті егер лазер қуаты өте төмен. Сондықтан, кез келген талшықты қосылымдарды жасамас бұрын қосқыштың соңғы бетін арнайы талшықтарды тазалау арқылы мұқият тазалау керек құралдар. Сонымен қатар, талшықты соңғы бет инспекторын мұқият пайдалану керек бетінде шаң мен ластаушы заттар жоқ екеніне көз жеткізіңіз талшықты фланец арқылы қосуды жалғастырмас бұрын.

● Талшықты-оптикалық қосқыштарды тазалау, тексеру немесе қосу кезінде сіз жарық көзінің жарық шығармауын қамтамасыз ету керек; ешбір жағдайда операцияларды жарық қосулы кезде орындау керек. Қолдану аяқталғаннан кейін және басқа талшықты-оптикалық қосқыштардан ажыратқаннан кейін қосқыш міндетті түрде шаң қақпағымен жабдықталыңыз.

● Егер шығыс талшықты басқа талшыққа қосу қажет болса, ол солай фьюжн сплайсерді пайдалану ұсынылады.

● Оптикалық талшықты жиі салу немесе алып тастау ұсынылмайды шаңның ластануын болдырмау үшін шығыс ұшындағы қосқыштар кірістіру жоғалуының жоғарылауына немесе талшық қосқышының шеттерінің зақымдалуына әкеледі.

● Ылғалға, шаңға және коррозияға қарсы сақтық шараларын қолданыңыз; дүкен құрғақ жерде.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
