Бұл 1064нм 20кГц ультра тар сызықты талшық Талшықты-оптикалық DFB лазерлік қуыс құрылымын қолданатын лазер, a жалғыз бойлық режимі 1064 нм-дегі тар сызықты үздіксіз толқынды лазер толқын ұзындығы жолағы. Шығу қуаты 50/100/200/500/1000 мВт қосымша болып табылады. Ол RS232 байланысы бар үстелдік және модульдік конфигурацияларды қолдайды интерфейс және жүйені біріктіру үшін мониторинг бағдарламалық қамтамасыз ету. LiDAR үшін қолайлы, гидроакустика және таратылған талшықты-оптикалық зондтау.
|
Параметр |
Бірлік |
Типтік |
Ескерту |
|
|
Жұмыс толқын ұзындығы |
nm |
1064±0,1 |
|
|
|
Температураны баяу реттеу диапазон |
nm |
±0,1 |
|
|
|
Шығу қуаты |
мВт |
50/100/200/500/1000 |
|
|
|
Спектрлік сызық ені@3dB |
кГц |
<20 |
20дБ желі ені / 20 |
|
|
Бүйірлік режимді басу Қатынас |
дБ |
≥60 |
|
|
|
Толқын ұзындығының тұрақсыздығы |
МГц |
≤±25 |
|
|
|
Жұмыс режимі |
— |
CW |
Үздіксіз жарық |
|
|
Қуат тұрақсыздығы (Қысқа мерзімді 15 минут) |
дБ |
≤ ±0,02 |
Эквиваленттілік ≤ ±0,5% |
|
|
Қуат тұрақсыздығы (Ұзақ мерзімді 8 сағат) |
дБ |
≤ ±0,05 |
Эквиваленттілік ≤ ±1,2% |
|
|
Талшық түрі |
— |
Hi1060 |
Кездейсоқ поляризация |
|
|
— |
PM980（PER>23дБ） |
Сызықтық поляризация |
||
|
Пигтейль қосқышының түрі |
— |
FC/APC |
Реттелетін |
|
|
Өлшем |
50/100/200 мВт |
мм |
255(В)×285(D)×115(H) |
B1: үстел үсті |
|
500/1000 мВт |
255(W)×322(D)×115(H) |
B2: үстел үсті |
||
|
50/100/200 мВт |
125(W)×150(D)×31,5(H) |
M31: Модуль |
||
|
500/1000 мВт |
139(W)×235(D)×70(H) |
M70: Модуль |
||
|
Нәр беруші |
V |
100~240В айнымалы ток, <30Вт |
Үстелдік |
|
|
Тұрақты ток 12В, 24Вт |
Модуль |
|||
|
Коммуникациялық интерфейс |
— |
DB9 Әйел(RS232) |
|
|
|
Жұмыс температурасы |
℃ |
-5~+35 |
|
|
|
Сақтау температурасы |
℃ |
-40 ~ +85 |
|
|
● Спектрлік желі ені ≤20КГц;
● Толық талшықты DFB резонанстық қуысы;
● Толқын ұзындығы режимді секірусіз тұрақты.
● LiDAR;
● Акустикалық сенсорлар, гидрофондар;
● Талшық Оптикалық үлестірілген сезу.

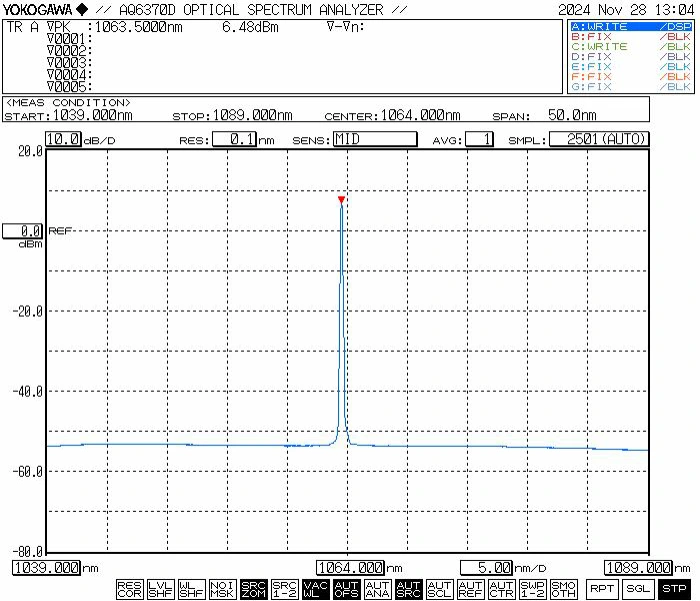

● Әдеттегі спектр: 1064 нм

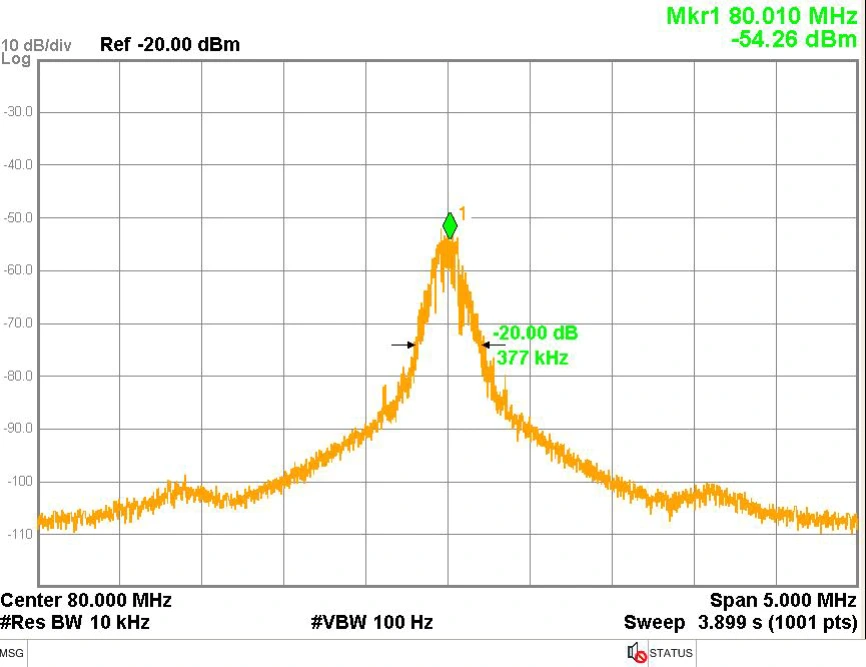

● Әдеттегі сызық ені: 3дБ спектрлік сызық ені≤20 КГц (20дБ сызық ені / 20 тең)

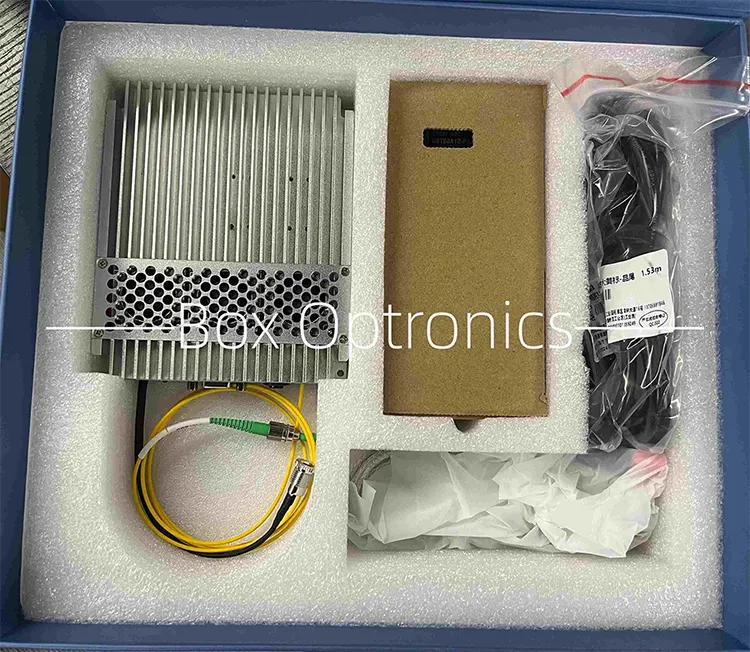

● Қаптама мысалы

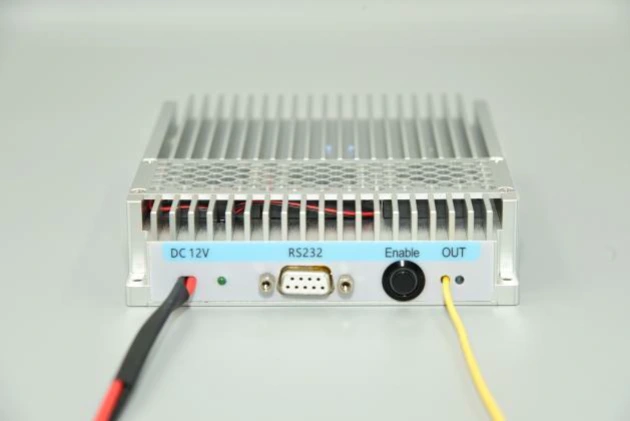

1-қадам. Сыртқы түрі: Модуль мыналарды қамтиды қуат қосқышы, қуат көрсеткіші, RS232 байланыс интерфейсі, шығыс белсендіру қосқышы және лазерлік шығыс талшық порты.
2-қадам.Қуат көзі: Қуат порты пайдаланады стандартты DC5,5×2,1мм интерфейс. Түпнұсқа сәйкес келетін қуат адаптерін ғана пайдаланыңыз (DC5V немесе DC12V). Дұрыс емес қуат адаптерлері жарық көзін зақымдауы мүмкін. U-тәрізді қосқыш қуат коммутатордың қуат көзіне қосылуға арналған кабель сұраныс бойынша мына жерден қол жетімді сатып алу уақыты.
3-қадам. Оптикалық талшықты қосу Секіргіш: талшықты қосқыштан шаң қақпағын алыңыз, соңғы бетті тексеріңіз ластануын немесе зақымдалуын анықтаңыз және басқаларға қосу алдында тазалықты қамтамасыз етіңіз талшықты құрылғылар немесе сынақ жабдығы. Жоғары қуатты модельдер үшін термоядролық біріктіру болып табылады ұсынылады.
Setp4.Модульді хостқа қосу Компьютер: Модульді қосу үшін жинақтағы USB-RS232 сериялық деректер кабелін пайдаланыңыз компьютер. Арнайы сериялық драйверді орнатыңыз ( өндіруші) байланысты іске қосу үшін. Драйверсіз, хост бағдарламалық құралы модульге қосыла алмайды.
5-қадам. Бағдарламалық қамтамасыз ету: The хост бағдарламалық құралы шығыс қуатын реттеуге және лазер шығысын басқаруға мүмкіндік береді «SoftActive» түймесін басыңыз (төмендегі интерфейс диаграммасын қараңыз). Бағдарламалық құрал орнатылған сорғы тогын, шығыс қуатын және температураны бақылау күйін көрсетеді.
6-қадам.Бағдарламалық құралдың арнайы операциялары: Диаграммада көрсетілгендей, хостты іске қосқаннан кейін компьютерлік бағдарламалық құралда алдымен дұрыс сериялық порт нөмірін таңдаңыз «PortList» сериялық порттар тізімін таңдап, «OpenPort» түймесін басыңыз. сериялық портты ашу үшін түймесін басыңыз. «Қуат» және «LDTemp» терезелер модульдің ағымдағы шығыс қуатын және сорғы температурасын көрсетеді. «Ағымдағы» өрісіне сорғы жетегінің ток мәнін енгізіп, басыңыз «SET» түймесін басыңыз. Параметрлер күшіне енеді және жарық көзі физикалық түйменің екеуі шамды қосқанда ғана оптикалық қуатты шығарады бастапқы модуль және бағдарламалық құралдағы «SoftActive» түймесі бұрылады қосулы. Негізгі компьютер бағдарламалық құралының нұсқа нөмірі бағдарламалық құралға сәйкес келуі керек өнімді сынау хаттамасында көрсетілген нұсқа; бағдарламалық құрал нұсқасын табуға болады әрбір өнімнің сынақ есебінде.
Қадам 7. Параметр жады: бағдарламалық құрал арқылы конфигурацияланған параметрлер мен күй модульге автоматты түрде сақталады ішкі жады. Параметрлер болмаса, басты компьютер қосылымы қажет емес өзгерту қажет.
|
Аты |
Толқын ұзындығы |
Шығу қуаты |
Қуатты реттеуге болады (міндетті емес) |
Талшық түрі |
Өлшем |
|
NLFL |
-ХХХХ |
-XX |
-X |
-XX |
-X |
|
Тар сызық ені талшықты лазер |
1064: 1064нм |
50:50 мВт 100:100 мВт 200:200 мВт 500:500 мВт 1000:1000 мВт |
Т: қуат реттелетін |
SM: Сәлем 1060 PM: PM980 |
B1/B2: Үстелдік M31/M70 :Модуль |
мысалы: NLFL-1064-50-T-SM-M
(Тапсырыс туралы ақпарат: 1064нм 20кГц ультра тар сызықты талшықты лазер, 50 мВт шығыс қуаты, реттелетін қуат, SM талшығы, модуль пакеті).
Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com
● Баға ұсыныстары
(1) EXW:
Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.
(2) DAP:
Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.
(3) Басқа
● Төлем шарттары
PayPal және T/T қол жетімді.
Өндіріске 10-15 жұмыс күні кетеді. (Егер кейбіреулер болса қор болса, ол тезірек жөнелтіледі.)
Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.
● Шығуды жиі салу және ажырату ұсынылмайды ұлғаюы мүмкін шаңның ластануын болдырмау үшін талшықты қосқыштар кірістіру жоғалуы немесе талшықты қосқыштың соңғы бетінің күйуі.
● Талшықты қосқыштарды түксіз майлықпен тазалап, а көмегімен тексеріңіз қосу алдында талшықты бет детекторы. Әрқашан талшықтарды қосыңыз/ажыратып отырыңыз беті жанып қалмас үшін қуатсыз. Талшықты-оптикалық қосқыштар болуы керек шаң қақпақтарымен жабылған.
● Егер шығыс талшықты басқа талшыққа қосу қажет болса, ол солай фьюжн сплайсерді пайдалану ұсынылады.
● Іске қосу кезінде алдымен қуат қосқышы мен перне қосқышы екенін тексеріңіз өшіріледі, содан кейін қуат көзін қосыңыз. Өшіру кезінде, алдымен кілт қосқышын өшіріңіз, содан кейін шығыстан кейін қуат көзін ажыратыңыз индикатор шамы сөнеді. болғанда қуат көзін тікелей өшірмеңіз жарық көзі жұмыс істейді.
● Ылғалға төзімді, шаң өткізбейтін және коррозияға қарсы және құрғақ жерде сақтаңыз.
● Кепілдік мерзімі:
1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.
● Тегін кепілдіктен ерекшеліктер:
Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:
(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.
(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.
(3) Адам қателігінен туындаған айқын физикалық зақым.
(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.
(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.
(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
