Fabry Perot FP лазерлік көзі модулі

Мазмұны

1. Fabry Perot FP лазерлік көзі модулін енгізу

2. Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Өнім туралы мәліметтер

6. Қауіпсіз пайдалану нұсқаулығы

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы және сынақ парағы

9. Баға белгілеу және төлеу шарттары

10. Жеткізу уақыты

11. Пайдалану ескертулері және техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

Өнімді таныстыру - Fabry Perot FP лазерлік көзі модулі

Fabry Perot FP Laser Source Module лазердің қауіпсіз жұмысын, тұрақты шығыс қуатын және спектрін қамтамасыз ету үшін жартылай өткізгіш лазерлік чипті, кәсіби жобаланған жетек тізбегін және TEC басқаруын қабылдайды. 532нм, 785нм және 1064нм қосымша болып табылады. Шығу қуаты 50 мВт-тан асады. Жұмыс істеу және біріктіру үшін ДК хост командалары мен бағдарламалық құрал қамтамасыз етілген. Биомедициналық және спектральды талдау үшін сорғы лазер көзі ретінде қолайлы.

Өнімнің техникалық сипаттамалары - Fabry Perot FP Laser Source Module

Өнім мүмкіндіктері-Fabry Perot FP лазерлік көзі модулі

● 50 мВт жоғары шығыс қуаты;

● Тұрақты қуат және спектр;

● 70x90x18mm ықшам модуль жинағы.

Өнім қолданбалары-Fabry Perot FP Laser Source Module

● биомедициналық;

● Спектрлік талдау;

● Оптикалық талшықты сенсор.

Өнім туралы мәліметтер-Fabry Perot FP лазерлік көзі модулі

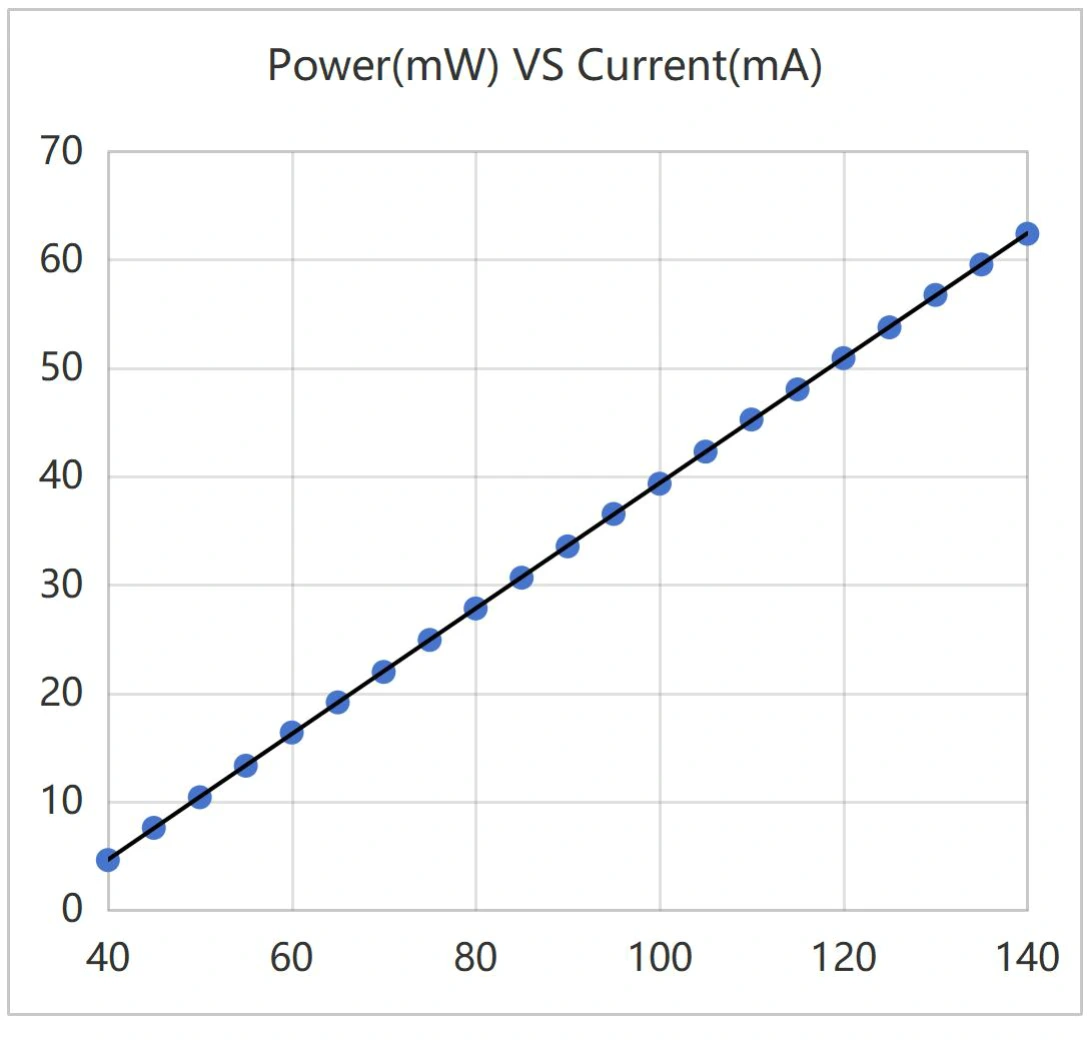

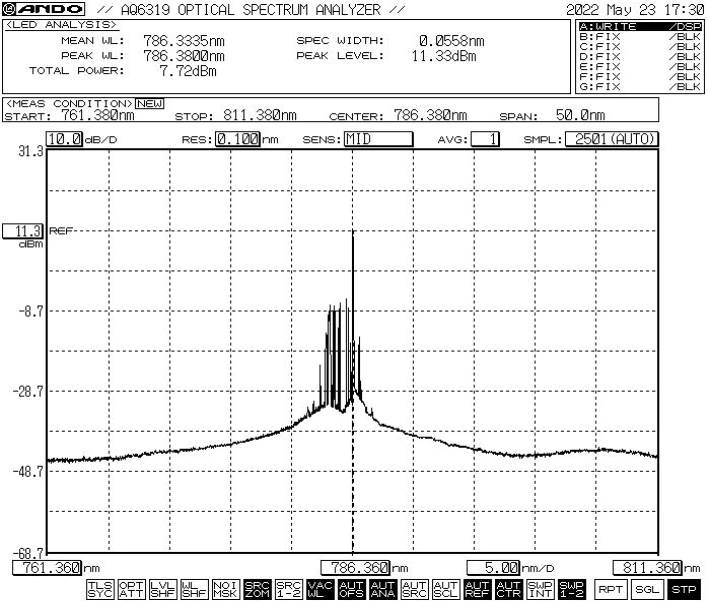

● Әдеттегі қисық: 785нм 50мВт FP лазер көзі

Жұмыс қадамдары-Fabry Perot FP лазерлік көзі модулі

1-қадам. Орамнан шығару: құрастыру алдында барлық керек-жарақтардың толық екенін тексеріңіз.

2-қадам. Қуат көзі: тұрақты ток коммутациялық қуат көзіне немесе олардың қуат көзінің талаптарына сәйкес келетін реттелетін қуат көзіне қосылған. Түпнұсқа сәйкес келетін қуат адаптерін ғана пайдаланыңыз (DC5V немесе DC12V). Дұрыс емес қуат адаптерлері жарық көзін зақымдауы мүмкін. (Қуат адаптері жергілікті кернеу стандарттарына сәйкес жеткізіледі.)

3-қадам. Шығу талшығын қосу: талшық қосқышындағы немесе фланецтегі шаң қақпағын ашыңыз, талшықтың ұшын тексеріңіз және ластану мен зақымданудың жоқтығын растағаннан кейін талшықты немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз.

Setp4. Негізгі компьютерге қосылу: USB-RS485 DB9 деректер кабелін Fabry Perot FP Laser Source Module мен компьютерді қосу үшін пайдаланыңыз; компьютер алдымен USB-RS485 сериялық портының деректер кабелін анықтау үшін арнайы сериялық порт драйверін орнатуы керек, әйтпесе негізгі компьютердің бағдарламалық құралы мен жарық көзі модулін дұрыс қосу және байланыстыру мүмкін емес. Драйверді Box Optronics компаниясынан сұраңыз.

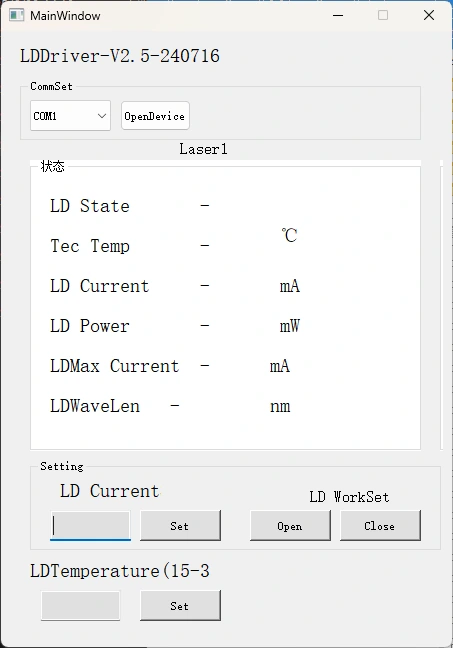

5-қадам. Басқару бағдарламалық құралы: Box Optronics Fabry Perot FP лазерлік көзі модулінің LD тоғын басқару үшін сериялық пәрменді немесе ДК бағдарламалық құралын қамтамасыз етеді. Дұрыс портты таңдап, ағымдағы және температураны орнатыңыз, содан кейін ашу түймесін басыңыз. (Зақымданудың алдын алу үшін бастапқы жұмыс кезінде жетек тогын баяу арттырыңыз. Толық токты бірден қолданбаңыз.)

6-қадам. Қолданғаннан кейін жабу түймесін басыңыз, қуат көзін өшіріңіз және талшықты қосылымды ажыратыңыз.

Тапсырыс беру туралы ақпарат-Fabry Perot FP Laser Source Module

мысалы: BFL-F1064-50SM-FA-M

(Тапсырыс туралы ақпарат: Fabry Perot FP Laser Source Module, 1064nm, 50mW шығыс қуаты, SM талшықты, FC/APC қосқышы, модуль пакеті).

Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Testsheet-Fabry Perot FP Laser Source модулі

Деректер парағы

Тест парағы

Баға ұсыну және төлеу шарттары-Fabry Perot FP Laser Source Module

● Баға ұсыныстары

(1) EXW:

DHL/ UPS/ FedEx тіркелгіңіз болса, Box Optronics  EXW пайдалануды ұсынады. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, өнімдердің жеткізу құнын алдын ала төлеңіз.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Жеткізу уақыты-Fabry Perot FP лазерлік көзі модулі

Өндіріс: 10-15 жұмыс күні. (Егер қоймада бар болса, ол тезірек жөнелтіледі.)

Халықаралық логистика: 3-5 жұмыс күні.

Пайдалану ескертулері және техникалық қызмет көрсету-Fabry Perot FP лазерлік көзі модулі

● Кірістіру жоғалуының жоғарылауына әкелетін шаңның ластануын немесе талшықты қосқыштың шеттерінің күйіп кетуін болдырмау үшін талшықты-оптикалық қосқыштарды жиі салу немесе алып тастау ұсынылмайды.

● Талшықты қосқыштарды түксіз майлықпен тазалап, қосу алдында талшықты бет детекторымен тексеріңіз. Үстіңгі жағы күйіп қалмас үшін әрқашан талшықтарды қуатсыз қосыңыз/ажыратып отырыңыз. Талшықты-оптикалық қосқыштар шаң қақпақтарымен жабылуы керек.

● Шығарылатын талшықты басқа талшыққа қосу қажет болса, біріктіру қосқышын пайдалану ұсынылады.

● Ылғалға, шаңға және коррозияға қарсы сақтық шараларын қолданыңыз; құрғақ жерде сақтаңыз.

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету - Fabry Perot FP лазерлік көзі модулі

● Кепілдік мерзімі:

Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды:

(1) Табиғи факторлардан (мысалы, найзағай, шаң) немесе қоршаған орта әсерінен болатын зақым.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсат етілмеген бөлшектеу, өзгерту немесе жөндеу.

(5)  Корпустағы өзгертілген немесе толық емес кепілдік белгілері.

(6) Тасымалдау кезіндегі зақымдану немесе жоғалту.
