1064 нм көп режимді талшықты жоғары қуатты сорғы көзі

Мазмұны

1. Кіріспе 1064 нм көп режимді талшықты жоғары қуатты сорғы көзі

2. Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Стандартты керек-жарақтар

6. Қауіпсіз пайдалану нұсқаулығы

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы

9. Баға ұсыныстары және төлем

10. Жеткізу уақыты

11. Операциялық ескертулер және Техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

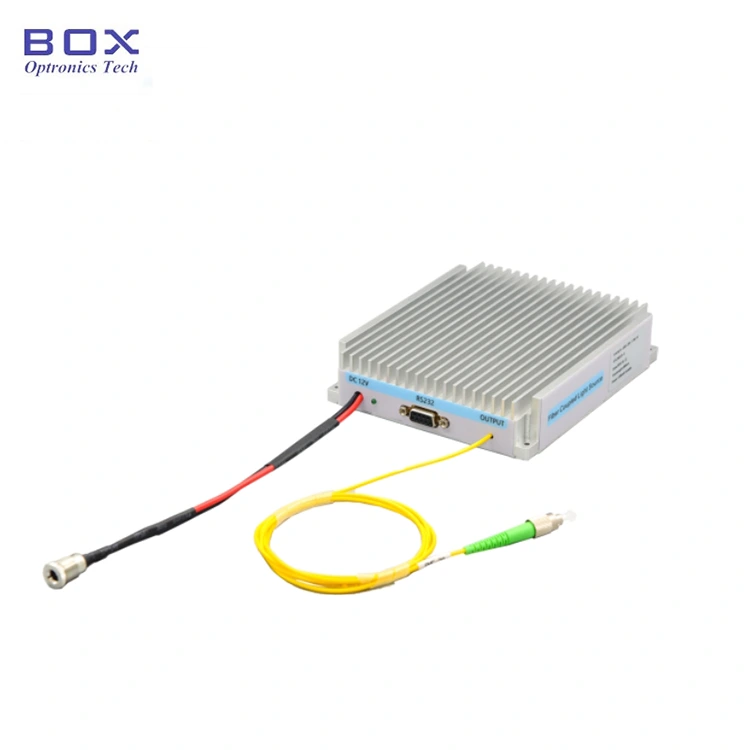

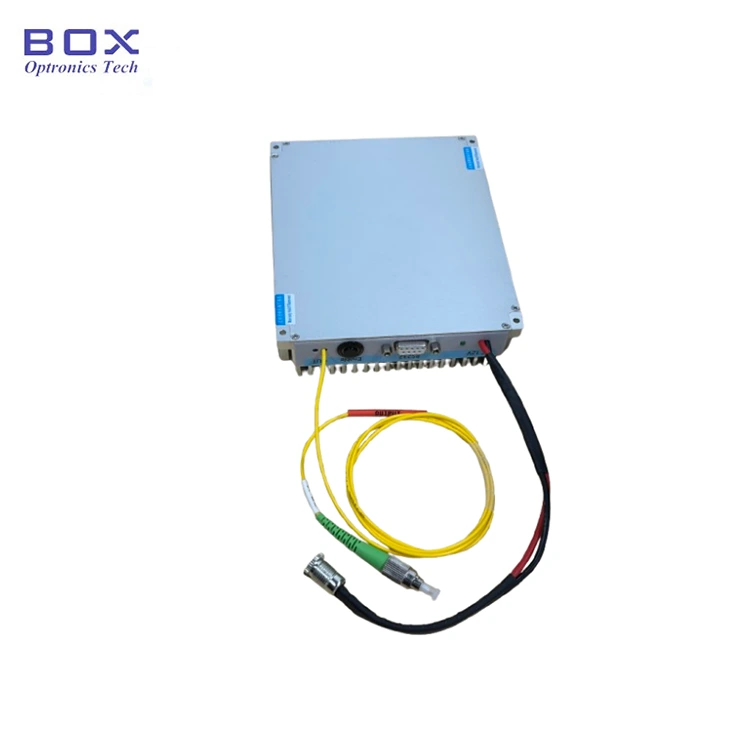

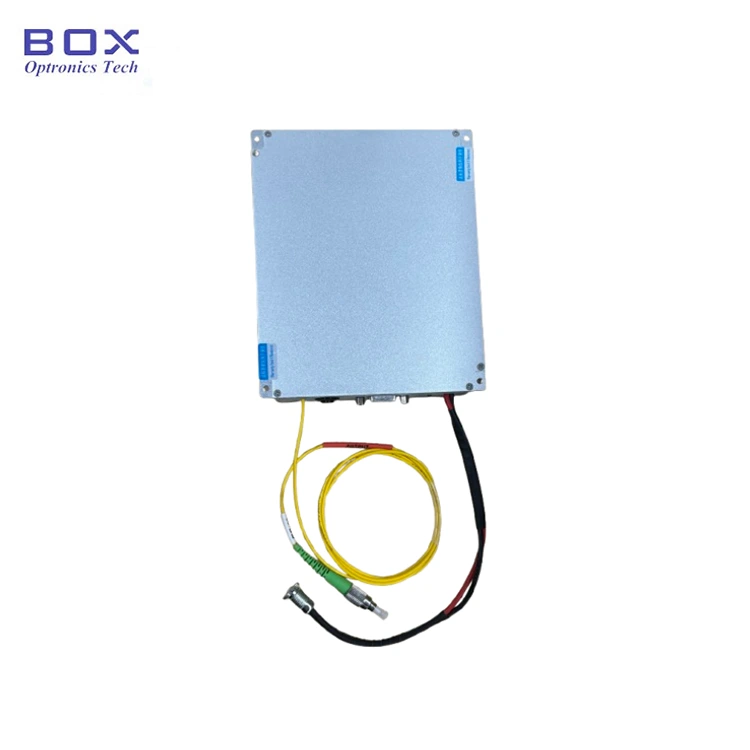

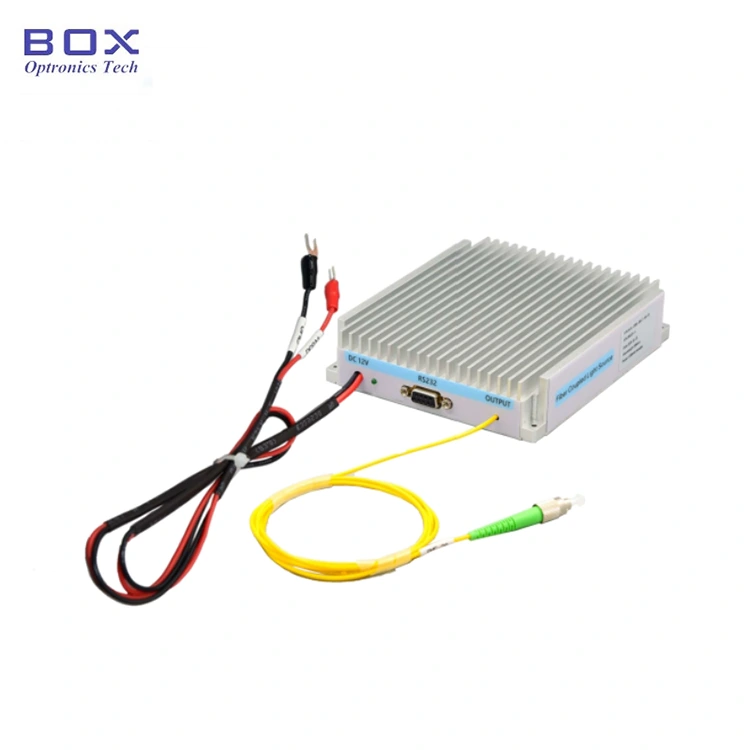

1064 нм жоғары қуатты лазер көзі а негізінде жасалған 105/125um талшықпен біріктірілген өнімділігі жоғары жартылай өткізгіш лазерлік чип, және қауіпсіз және тұрақтылықты қамтамасыз ету үшін жасалған тұрақты ток жүргізу тізбегі лазердің жұмысы. талшықты лазерлік айдауда қолдану үшін жарамды, биомедицина және т.б. Ұзақ мерзімді пайдалану кезінде мыналарға назар аудару керек лазер көзінің жылу диссипациясы.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Жоғары тұрақтылық;

● Жоғары шығыс қуаты;

● Модуль пакеті бар оңай интеграциялау үшін байланыс мониторингі;

● FC/UPC немесе SMA905 қосқышын қамтамасыз етіңіз.

Өнім қолданбалары

● Талшықты лазерді айдау;

● биомедицина;

● Материалды лазерлік өңдеу.

Өнім Мәліметтер

● Стандартты керек-жарақтар

Операция Қадамдар

1-қадам. Қаптаманы ашу: Құрамас бұрын тексеріңіз сорғы көзі модулін, USB деректерін қоса, барлық керек-жарақтардың толық болуын кабель, қуат адаптері, сынақ есебі және т.б.

2-қадам. Қуат көзі: тұрақты токқа қосылған коммутациялық қуат көзі немесе олардың қуатына сәйкес келетін реттелетін қуат көзі қамтамасыз ету талаптары. Түпнұсқа сәйкес келетін қуат адаптерін (DC12V) ғана пайдаланыңыз. Дұрыс емес қуат адаптерлері жарық көзін зақымдауы мүмкін. (Қуат адаптері берілген жергілікті кернеу стандарттарына сәйкес.)

3-қадам. Шығыс талшықты қосу: ашыңыз талшық қосқышындағы немесе фланецтегі шаң қақпағын жабыңыз, талшықтың ұшын тексеріңіз және талшықты қосыңыз немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз ластануы мен зақымдануының жоқтығын растағаннан кейін.

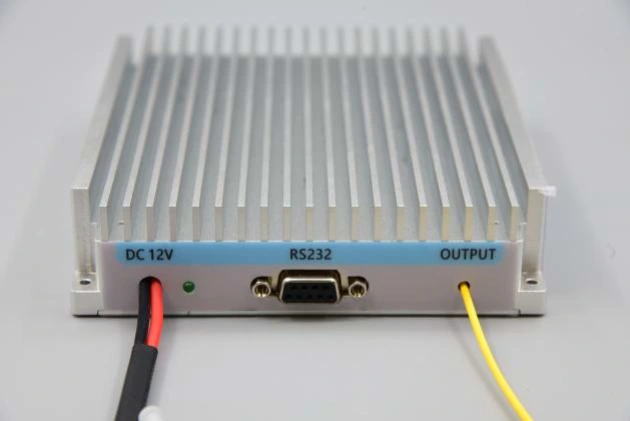

Setp4. Негізгі компьютерге қосылу: Қолдану 1064нм мультимодалы талшықты жоғары қуатты қосу үшін USB-RS232 DB9 деректер кабелі Сорғы көзі және компьютер; компьютер алдымен арнайы орнату керек USB-RS232 сериялық порт деректер кабелін анықтау үшін сериялық порт драйвері, әйтпесе негізгі компьютердің бағдарламалық құралы мен жарық көзі модулі дұрыс болуы мүмкін емес қосылған және байланысқан. Драйверді Box Optronics компаниясынан сұраңыз.

Step5.Control бағдарламалық құралы: Box Optronics сериялық пәрменді немесе ДК бағдарламалық құралын қамтамасыз етеді 1064 нм мультимодалы талшықтың LD тогын және LD температурасын басқарыңыз Жоғары қуатты сорғы көзі. Дұрыс портты таңдаңыз, ағымдағы және орнатыңыз температураны таңдаңыз, содан кейін ашу түймесін басыңыз. (Зақымданудың алдын алу үшін дискіні жоғарылатыңыз бастапқы жұмыс кезінде ток баяу. Толық токты бірден қолданбаңыз.)

6-қадам. Пайдаланғаннан кейін жабу түймесін басып, қуат көзін өшіріп, ажыратыңыз талшықты байланыс.

Тапсырыс беру ақпарат

мысалы: BFL-1064-20M1 -FU-M

(Тапсырыс туралы ақпарат: 1064 нм көп режимді талшықты жоғары қуатты сорғы көзі, 20 Вт шығыс қуаты, 105/125um 0,22NA талшықты, FC/UPC қосқышы, модуль пакеті).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 15 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер және Техникалық қызмет көрсету

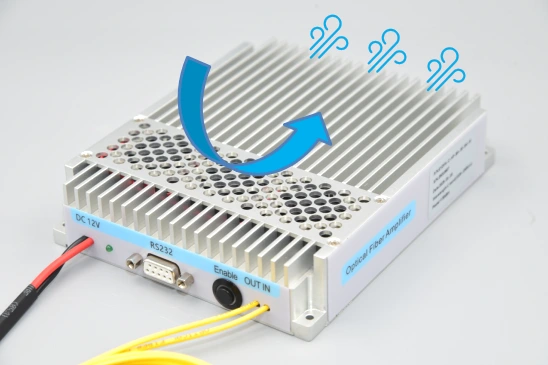

● Ұзақ уақыт пайдалану кезінде ыстыққа назар аудару керек лазер көзінің диссипациясы. Лазер көзі ыстықта бекітілуі керек раковина және желдеткішпен салқындатылады.

● Талшықты қосқышы бар лазер көзін пайдаланбас бұрын бұл қажет талшықты-оптикалық қосқыштың соңғы бетін болдырмау үшін таза болуын қамтамасыз ету тегін кепілдікке кірмейтін талшықты-оптикалық штепсельді жағу.

● Аймақтағы барлық адамдар тиісті лазерлік қауіпсіздік құралдарын киіп жүргеніне көз жеткізіңіз лазер тудыратын сәулеленуден қорғайтын көзілдірік. Болжамдалады оператордың лазерлік операция кезіндегі қауіптермен таныс екенін және лазерлік қауіпсіздік әдістері.

● Құрылғы пайдаланылып жатқанда, құрылғы көптеген ватт оптикалық қуат шығара алады радиация. Бұл көз қауіпсіздігіне қауіп төндіреді және ықтимал жылу көзі болып табылады жанғыш заттарды тұтандыру үшін.

● Оптикалық сәулеленуді түсіру үшін тиісті сәуле тоқтатқышын орнатыңыз талшықтың соңы. Шығудың тиісті сәуленің тоқтауына немесе бағытталғанына көз жеткізіңіз жоспарланған мақсат.

● Құрылғыға қолданылатын токты әрқашан нөлден жоғарылатыңыз қалаған деңгей. Диодты өшірген кезде бұл процедураны керісінше орындаңыз.

● Қуат пен температурада жұмыс спецификациядан жоғары болады құрылғының қартаюын тездетеді және құрылғыны бұзуы мүмкін.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
