1. Кіріспе C-диапазонды ASE кең жолақты жарық көзі
2. Техникалық Техникалық сипаттамалар
3. Өнімнің ерекшеліктері
4. Типтік қолданбалар

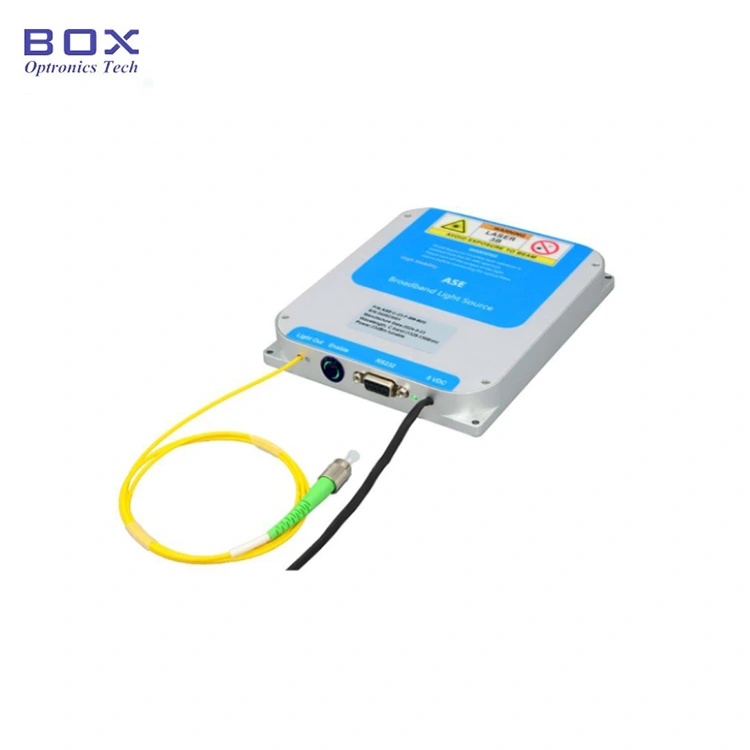

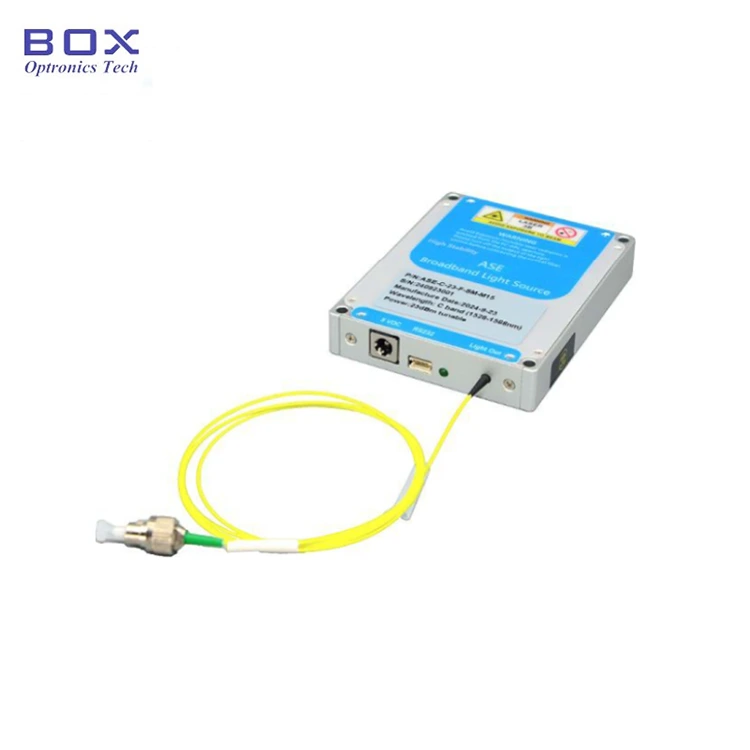

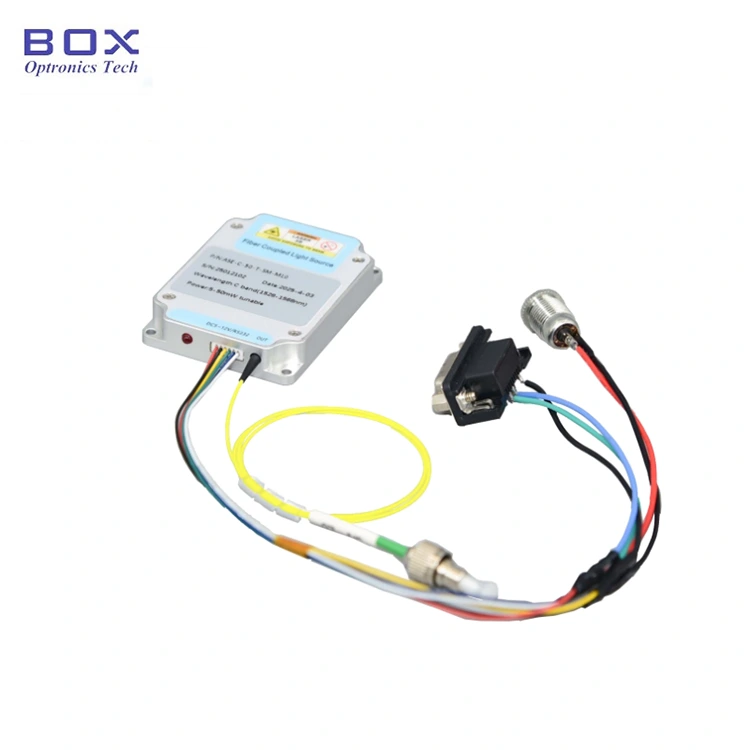

5. Өнім туралы мәліметтер
6. Жұмыс қадамдары
7. Тапсырыс беру туралы ақпарат
8. Деректер парағы және сынақ парағы
9. Баға ұсыныстары және төлем
10. Жеткізу уақыты
11. Операциялық ескертулер және Техникалық қызмет көрсету
12. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету
Бұл ASE кең жолақты жарық көзі a когерентсіз жарық көзі, яғни а жартылай өткізгішті лазермен айдалатын эрбий қосылған кварц талшығы. Спектрлік тегістеу технология кең жолақты жалпақ спектрлерге қол жеткізеді, ал толқын ұзындығы C диапазонын қамтиды, және SM Fiber немесе PM талшығы арқылы қол жеткізілетін спектрлік тегістік <2дБ шығыс, көп деңгейлі қуат опциясы, талшықты-оптикалық зондтау қолданбаларына жарамды.
|
Элемент |
Бірлік |
Мәндер |
Ескертпелер |
||||||
|
Спектрлік диапазон |
nm |
1528~1569 |
|
||||||
|
Шығу қуаты |
мВт |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
Қуат спектрлік тығыздығы |
дБм/нм |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
Қуатты реттеу диапазоны |
- |
10%~100% |
Қосымша |
||||||
|
Спектрлік тегістік |
дБ |
≤2 (10~200мВт); ≤3 (400~500мВт) |
|
||||||
|
Спектрлік толқын |
дБ |
≤0,1 |
|
||||||
|
Шығуды оқшаулау |
дБ |
≥35 |
|
||||||
|
Қуат тұрақсыздығы |
дБ |
≤±0,02 (15мин.); |
≤±0,5%; ≤±1,2% |
||||||
|
Поляризация күйі |
- |
Кездейсоқ |
Сызықтық поляризация |
|
|||||
|
PER |
дБ |
≤0,2 |
≥23 |
|
|||||
|
Шошқа талшығы |
- |
SMF-28 |
PM1550 |
FC/APC |
|||||
|
Коммуникациялық интерфейс |
- |
Сенсорлық экран / DB9 Әйел (RS232) |
Үстелдік |
||||||
|
DB9 әйел (RS232) |
Модуль |
||||||||
|
Нәр беруші |
- |
Айнымалы ток 110~240В, <30Вт |
Үстелдік |
||||||
|
Тұрақты ток 5В, <15Вт |
Модуль |
||||||||
|
Өлшемдері |
мм |
260(В)×280(D)×120(H) |
Үстелдік |
||||||
|
150(В)×125(D)×20(H) |
Модуль |
||||||||
|
10~200мВт:70(В)×90(D)×15(H) |
SM Қосымша |
||||||||
|
Жұмыс температурасы |
℃ |
-5 ~ +55 |
|
||||||
|
Жұмыс ылғалдылығы |
℃ |
0~70% |
|
||||||
● Жоғары тұрақтылық Шығару;
● Тегіс спектр;
● DB9 Оңай біріктіру үшін әйел (RS232) байланыстары.
● Талшықты оптикалық сезіну;
● Медициналық бейнелеу;
● телекоммуникация;
● Оптикалық құрылғыны сынау.

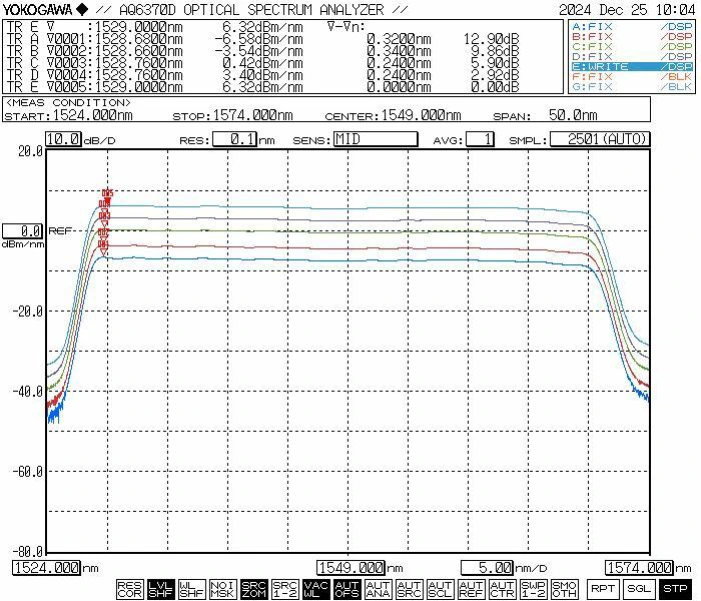

● Әдеттегі спектр:
● Стандартты керек-жарақтар
|
|
Аксессуарлар |
Саны |
|
1 |
ASE жарық көзі (модуль хосты) |
1 |
|
2 |
Деректер кабелі |
1 |
|
3 |
Қуат адаптері (қосымша) |
1 |
|
4 |
Өнімді сынау туралы есеп |
1 |
|
5 |
Пайдалану жөніндегі нұсқаулық |
1 |
1-қадам. Қаптаманы ашу және құрастыру: Құрастыру алдында керек-жарақтардың аяқталғанын тексеріңіз.
2-қадам. Талшықты секіргіштерді қосу: Ашық талшық қосқышындағы немесе фланецтегі шаң қақпағын, талшықтың ұшын тексеріңіз және талшықты қосыңыз немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз ластанбаған немесе зақымдалмағанын растағаннан кейін.

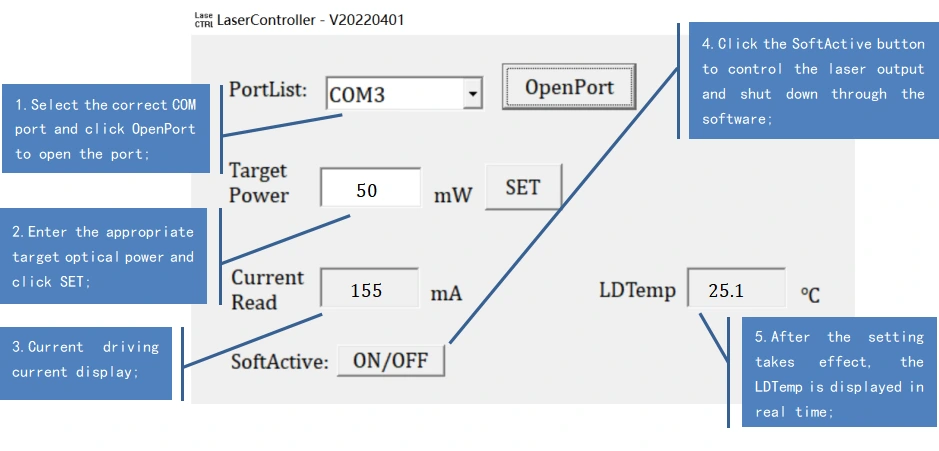

3-қадам. Қуат адаптерін және сериялық кабельді қосу: Жарық көзі модулін және қуат адаптерін қосыңыз; жалғаңыз жарық көзі модулі және USB-RS232 сигнал кабелі бар компьютер. (Ескерту: The компьютер алдымен сериялық порт драйверін орнатуы керек. Жүргізушіні табуға болады CD-ROM дискісінде немесе Box Optronics компаниясынан алынған.)
Setp4. Қолдану: Жарық көзін ашыңыз белсендіру қосқышы; жарық көзінің шығыс индикатор шамы қосулы және бар оптикалық қуат шығысы. Осы уақытта жұмыс тогы және оптикалық қуат мәні соңғы өшіру кезінде негізгі компьютер орнатқан параметрлер болып табылады. Олар болуы мүмкін өзгертілген және негізгі компьютердің бағдарламалық құралында сақталған (тек үлгі нұсқасы үшін реттелетін қуатпен).
5-қадам. Қолданғаннан кейін: Жабу түймесін басыңыз түймесін басып, қуат көзін өшіріп, талшықты қосылымды ажыратыңыз.
|
Аты |
Толқын ұзындығы |
Шығу қуаты |
Талшық түрі |
Қуатты реттеуге болады (Міндетті емес) |
Өлшем |
|
ASE |
-ХХХХ |
-XX |
-XX |
-Т |
-X |
|
ASE жарық көзі |
C:C-диапазоны |
10:10мВт 20:20 мВт 30:30 мВт 50:50 мВт 1H:100mW 2H:200mW 4H:400mW 5H:500mW |
SM: SMF-28 PM: PM1550 |
Т: бірге |
M15: Модуль M20: Модуль Б: Үстелдік |
мысалы: ASE-C-50-SM-T-M
(Тапсырыс туралы ақпарат: C-диапазонды ASE кең жолақты жарық көзі, 50 мВт шығыс қуат, SM талшығы бар, қуат реттелетін, модуль пакеті).
Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com
● Баға ұсыныстары
(1) EXW:
Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.
(2) DAP:
Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.
(3) Басқа
● Төлем шарттары
PayPal және T/T қол жетімді.
Өндіріске шамамен 10-15 жұмыс күні кетеді. (Егер бар болса Кейбіреулер қоймада болса, ол тезірек жөнелтіледі.)
Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.
● Оптикалық талшықты жиі қосу және ажырату ұсынылмайды шығыс ұшындағы қосқыш. Бұл шаңмен ластануды болдырмауға көмектеседі кірістіру жоғалуын арттырыңыз немесе қосқыштың ұшын күйдіріңіз.
● Іске қосу кезінде алдымен қуат қосқышы мен перне қосқышы екенін тексеріңіз өшірілген, содан кейін қуат көзіне қосыңыз. Өшірген кезде алдымен өшіріңіз кілт ауыстырғышы; күй индикатор шамы сөнгеннен кейін қуат көзінен ажыратыңыз. Жасаңыз жарық көзі жұмыс істеп тұрған кезде қуатты тікелей өшірмеңіз.
● Шығу қуаты азырақ ASE кең жолақты жарық көзі үлгілері үшін 200 мВт-тан жоғары болса, шығыс талшықты қосқышты басқа бір режимге қосуға болады алынбалы адаптер (талшықты фланец) арқылы талшықты құрылғылар. Алайда, егер соңғы бет талшық қосқышы ластанған, ол күйіп қалуға өте сезімтал лазер іске қосылғанда — тіпті лазер қуаты өте төмен болса да. Сондықтан, талшықты қосқышты жалғамас бұрын арнайы талшықты пайдалану керек соңғы бетті мұқият тазалауға арналған тазалау құралдары. Бұған қоса, талшықты пайдаланыңыз бетті мұқият тексеріп, оның толық болуын қамтамасыз ету үшін соңғы бет инспекторы талшық арқылы қосылмас бұрын шаң мен ластаушы заттардан таза фланец. Талшықты қосқышты тазалау, тексеру және қосу кезінде, жарық көзінің өшірілген күйде болуын қамтамасыз ету керек; № астында жағдайларда бұл әрекеттер жарық көзі тұрғанда орындалуы керек жарық шығару. Пайдалану аяқталып, қосқыш ажыратылғаннан кейін басқа талшық құрамдас бөліктерінен талшық қосқышын дереу жабу керек қорғаныш шаң қақпағы бар.
● 200 мВт шығыс қуаты бар кең жолақты ASE жарық көзі үлгілері немесе жоғарырақ FC/APC қосқышымен аяқталатын шығыс пигтейль болуы мүмкін. Дегенмен, бұл қосқыш тек пайдаланушы бастаған шығыс қуатына арналған бақылау (оптикалық қуат өлшегішке қосу арқылы) немесе интерфейспен байланысу үшін Лазер шығысын бос кеңістікке бағыттау үшін FC-ұшы бар талшықты коллиматор. Ол оны тікелей байланыстыру үшін фланецті адаптерді пайдаланбау қатаң түрде ұсынылады пайдаланушыға тиесілі басқа талшықтардың немесе құрылғылардың шоқтары бар қосқыш; осылай жасау талшықты қосқышты да, қосқышты да зақымдау қаупі бар күшейткіш блогының өзі. Басқа талшықтармен өзара байланыс қажет болса, ол фьюжн сплайсинг қолдану ұсынылады; сонымен қатар түрлеріне көз жеткізіңіз қосылған талшықтар өзара үйлесімді.
● Ылғалға, шаңға және коррозияға қарсы сақтық шараларын қолданыңыз; дүкен құрғақ жерде.
● Кепілдік мерзімі:
1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.
● Тегін кепілдіктен ерекшеліктер:
Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:
(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.
(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.
(3) Адам қателігінен туындаған айқын физикалық зақым.
(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.
(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.
(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
