C-диапазонды ASE кең жолақты жарық көзі микро модулі

Box Optronics - C-диапазонды ASE кең жолақты жарық көзі микромодульдерінің жетекші жеткізушісі. Шектеулі кеңістік қолданбалары үшін өте шағын өлшеммен, кең жолақты спектрмен және жоғары тұрақты шығыс қуатымен. Біз жаһандық клиенттерге теңшелген RS232 немесе TTL басқару режимі ASE жарық көздерін, медициналық бейнелеу және талшықты сезу сценарийлеріндегі қолданбаларды қолдаймыз.

Сұрау жіберу

Өнім Сипаттамасы

Мазмұны

1. Кіріспе C-диапазонды ASE кең жолақты жарық көзі микро модулі

2. Техникалық Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Өнім туралы мәліметтер

6. Жұмыс қадамдары

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы

9. Баға ұсыныстары және төлем

10. Жеткізу уақыты

11. Операциялық ескертулер және Техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

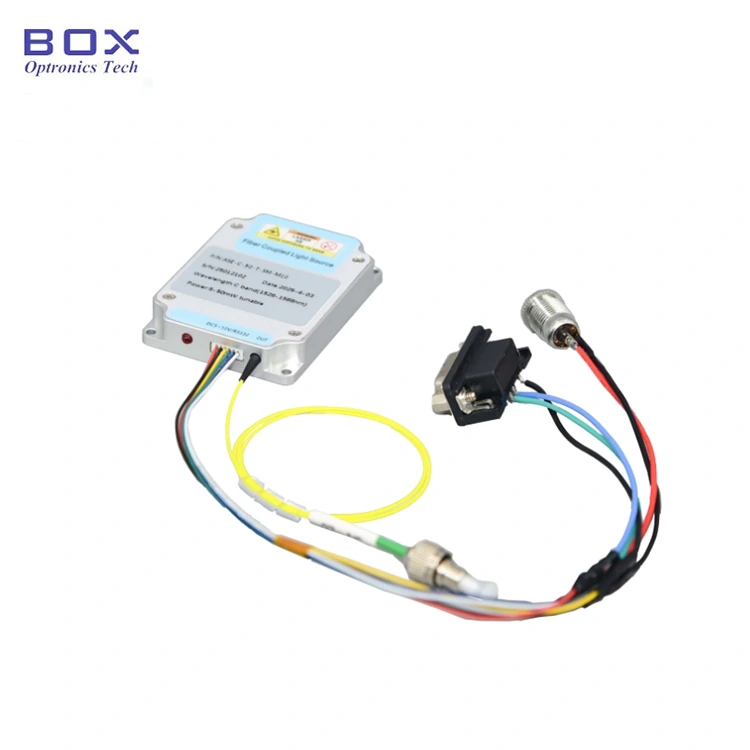

Өніммен таныстыру

C-диапазонды ASE кең жолақты жарық көзі микромодуль болып табылады шағын өлшемді, кең жолақты спектрді және жоғары талап ететін қолданбаларға арналған шығыс тұрақтылығы. Өте шағын ізі бар, ол үшін өте қолайлы тамаша оптикалық өнімділікті сақтай отырып, кеңістік шектеулі жүйелер. The модуль 10/20/50 мВт бекітілген шығыс қуаты бар RS232 немесе TTL басқаруын қолдайды. Өтінемін температура мен ылғалдылықты бақылаумен пайдаланыңыз, жақсы жылудың таралуын қамтамасыз етіңіз және аулақ болыңыз шығыстың шамадан тыс жүктелуі.

Өнім Техникалық сипаттамалар

Элемент	Бірлік	Мәндер			Ескертпелер
Спектрлік диапазон	nm	1528~1568 жж
Шығу қуаты	мВт	10	20	50	Реттелмейтін
Қуат спектрлік тығыздығы	дБм/нм	-6	-3	1
Спектрлік тегістік	дБ	≤2
Шығуды оқшаулау	дБ	≥35
Қуат тұрақсыздығы	дБ	≤±0,02(15мин.); ≤±0,05(8сағ)			≤±0,5%; ≤±1,2%
PER	дБ	≤0,2
Шошқа талшығы	-	SMF-28			FC/APC
Басқару режимі	-	RS232 немесе TTL
Коммуникациялық интерфейс	-	PIN1~4: +5V/GND/TX/RX			ZH2.54-4PIN
Нәр беруші	-	5В тұрақты ток, <10 Вт
Өлшемдері	мм	50(В)×50(D)×15(H)
Жұмыс температурасы	℃	-5 ~ +55
Жұмыс ылғалдылығы	℃	0~70%

Өнім ерекшеліктері

● Ультра шағын өлшемі 50*50*15мм;

● Жоғары тұрақтылық 10/20/50 мВт шығыс қуаты;

● Спектрлік тегістік ≤2дБ;

● Оңай біріктіру үшін RS232 / TTL басқаруын қолдайды.

1. Өнім қолданбалары-C-диапазоны ASE Кең жолақты жарық көзінің микромодульі

● Оптикалық компоненттерді сынау;

● Оптикалық байланыс ҒЗТКЖ;

● Талшықты-оптикалық зондтау.

Өнім Мәліметтер

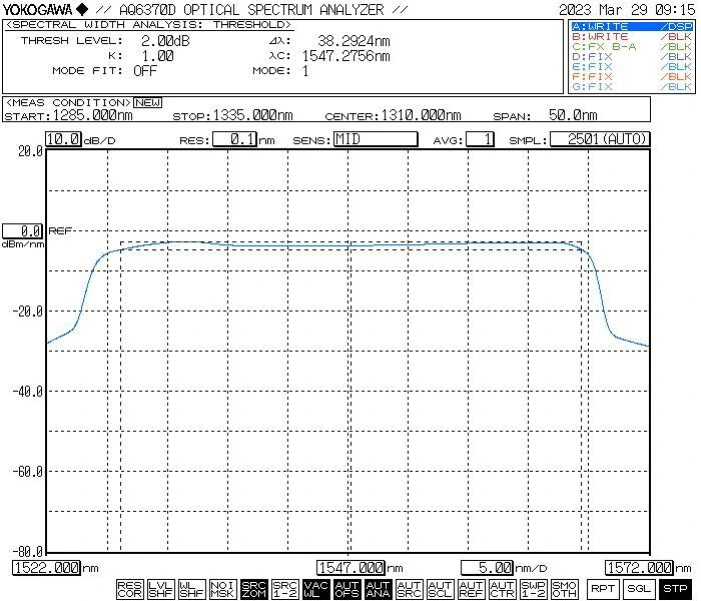

● Әдеттегі спектр

C-band ASE Broadband Light Source Micro-Module

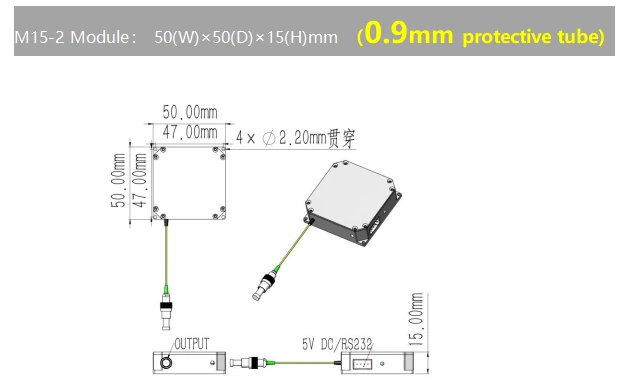

● Өлшем(мм): микромодуль

C-band ASE Broadband Light Source Micro-Module

Операция Қадамдар

Step1.Unpacking

Құрастыру алдында барлық керек-жарақтардың аяқталғанын тексеріңіз.

2-қадам. Қуат пен талшықты патчты қосыңыз Бау

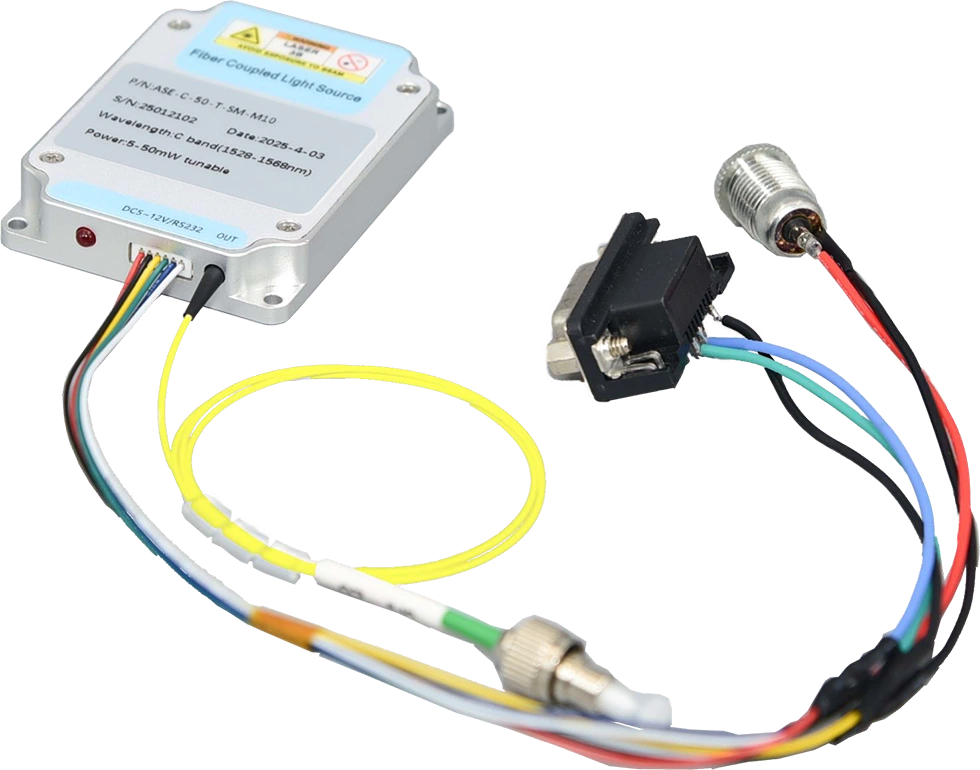

Қуат көзін қосыңыз; арқылы жарық көзінің шығыс портын қосыңыз талшықты патч сымы.

C-band ASE Broadband Light Source Micro-Module

3-қадам. Жарық көзін белсендіру

Жарық көзінің қуат көзін қосыңыз. Ескерту: Бұл кезеңде жұмыс тогы мен қуаты хост орнатқан параметрлерге сәйкес келеді соңғы өшіру кезінде компьютер; реттеу қажет болса, бұлар параметрлерді бағдарламалық құрал арқылы өзгертуге болады. Ескерту: Оған қатаң тыйым салынады жарық көзі тұрғанда талшықты-оптикалық қосқыштарды қосу немесе ажырату белсенді.

Setp4.Өшіру

Пайдаланғаннан кейін қуат сымын ажыратыңыз.

Тапсырыс беру ақпарат

Аты

Толқын ұзындығы

Шығу қуаты

Талшық түрі

Өлшем

ASE

-С

-XX

-MC

ASE жарық көзі

C: C диапазоны

10:10 мВт

20:20 мВт

50:50 мВт

SM: SMF-28

MC: модуль

мысалы: ASE-C-20-SM-MC

(Тапсырыс туралы ақпарат: C-диапазонды ASE кең жолақты жарық көзі микромодуль, 20 мВт шығыс қуаты, SM талшығы бар, микромодуль пакеті).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер және Техникалық қызмет көрсету

● Алдын алу үшін талшықты қосқыштарды жиі қосудан/ажыратудан аулақ болыңыз шаңның жиналуы және бет жағының зақымдалуы.

● Талшықты қосқыштарды түксіз майлықпен тазалап, а көмегімен тексеріңіз қосу алдында талшықты бет детекторы. Әрқашан талшықтарды қосыңыз/ажыратып отырыңыз беті жанып қалмас үшін қуатсыз. Пайдаланылмаған қосқыштарды шаң қақпақтарымен жабыңыз.

● Жабдықты құрғақ, ылғалсыз жерде сақтаңыз.

2. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету-C-диапазонды ASE Broadband Light Бастапқы микромодуль

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
