1. FP коаксиалды пигтейльді лазерлік диодты енгізу
2. Техникалық сипаттамалар
3. Өнімнің ерекшеліктері
4. Қолданбалар

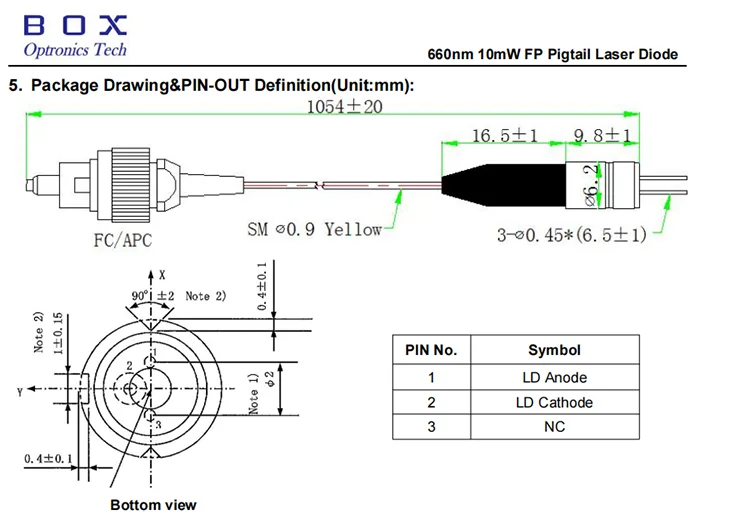

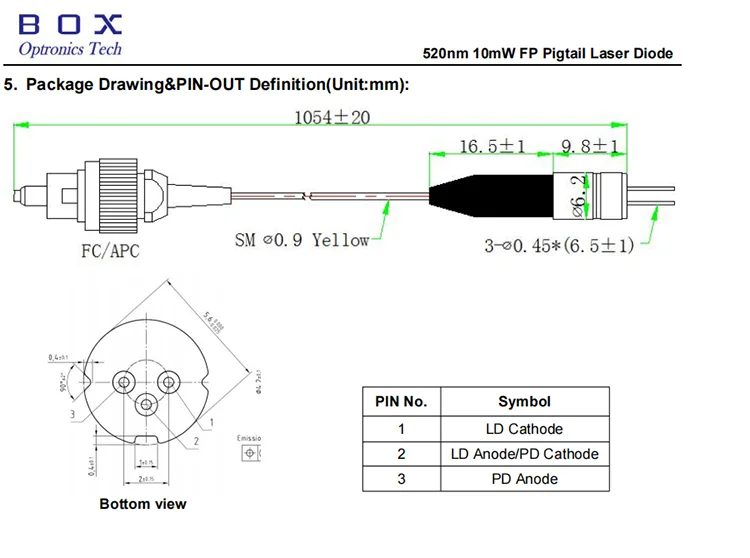

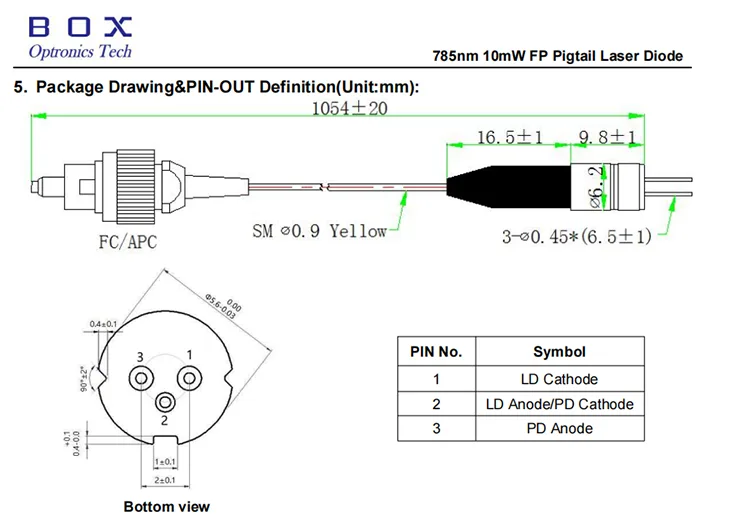

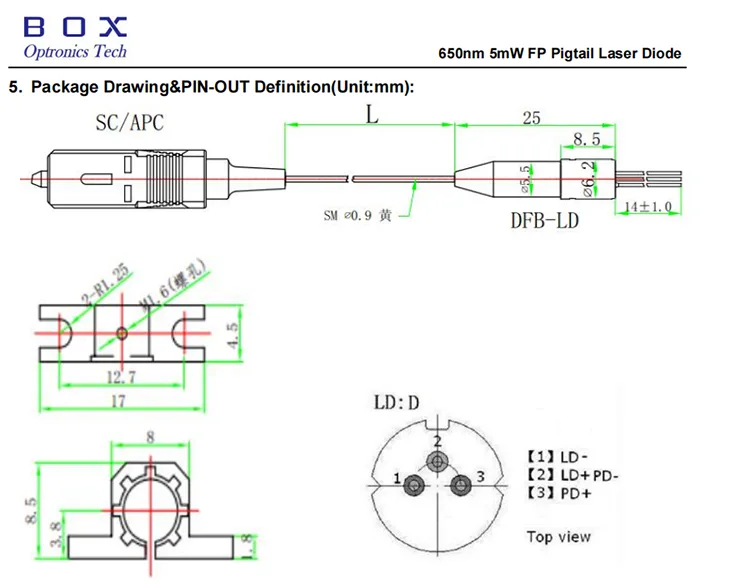

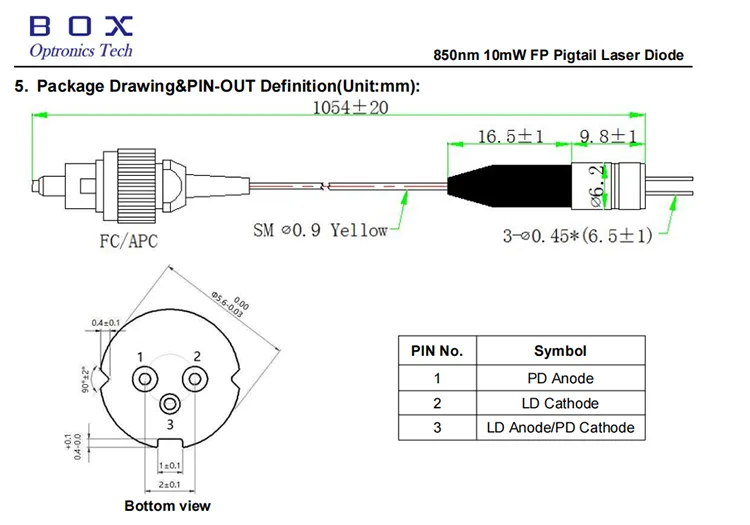

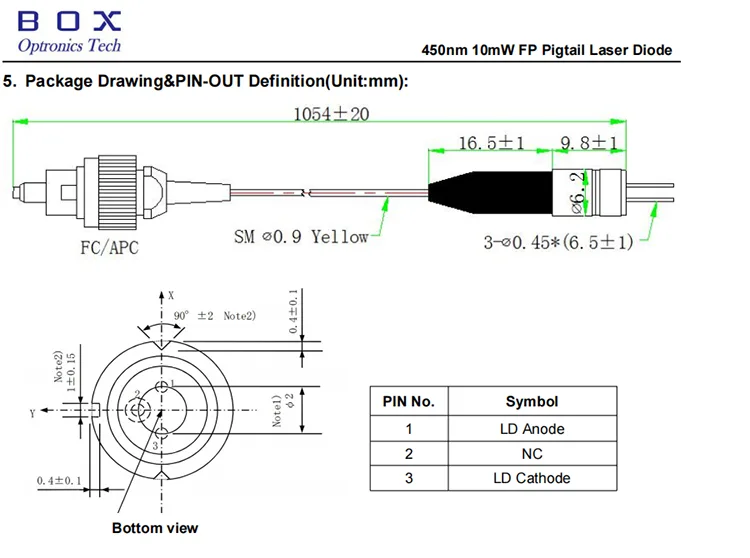

5. Бума сызбасы және PIN-OUT анықтамасы (бірлік: мм)
6. Тапсырыс беру туралы ақпарат
7. Деректер парағы
8. Баға белгілеу және төлеу шарттары
9. Жеткізу уақыты
10. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

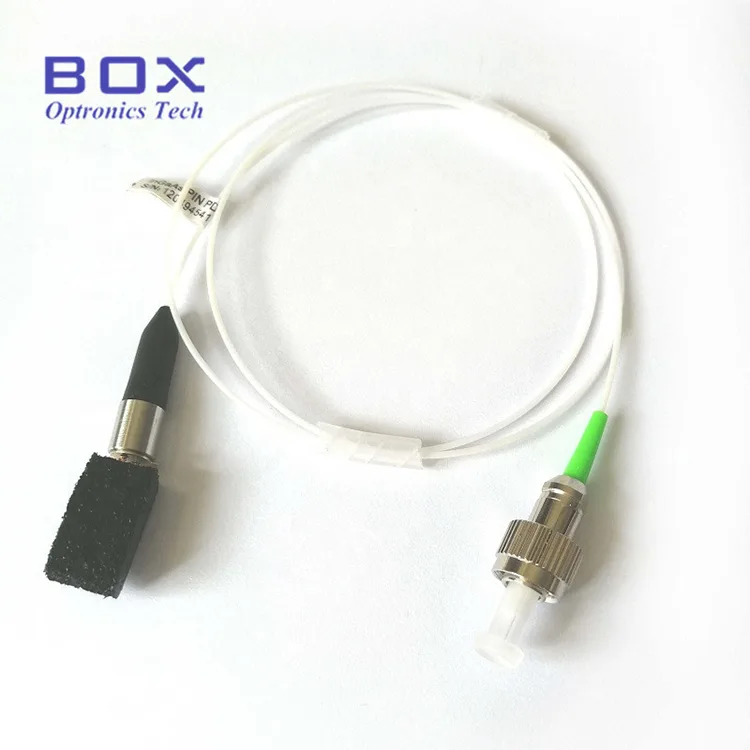

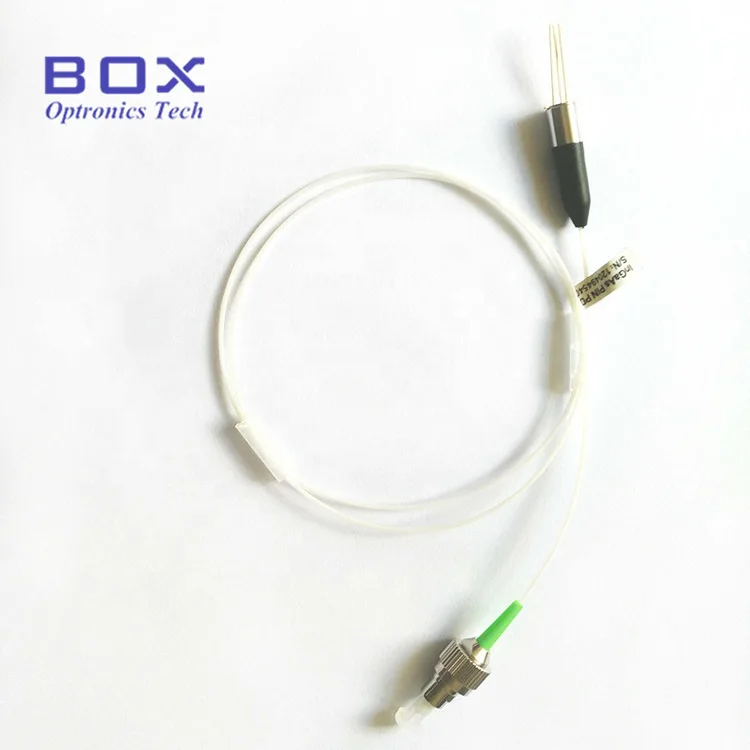

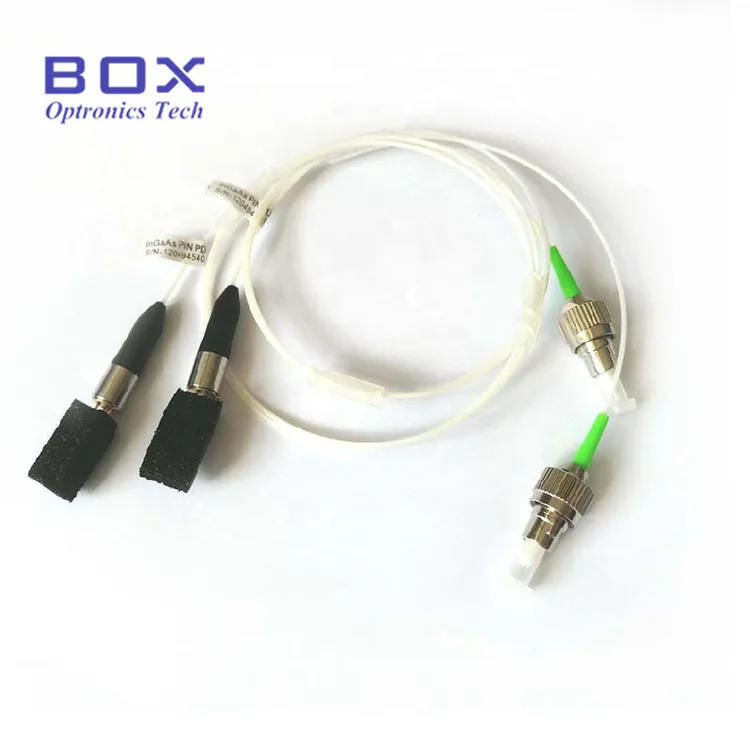

Бұл FP коаксиалды пигтейлдік лазерлік диод - бір режимді Fabry-Perot лазерлік диод, толқын ұзындығы 450нм, 520нм, 650нм, 660нм, 785нм, 850нм және 980нм қол жетімді және шығыс қуаты 510нм Вт. Коннектор FC/APC немесе SC/APC болып табылады. Жоғары сенімділік және ұзақ қызмет ету. Telcordia GR-468 сенімділік сынағы стандарты. Бұл көп толқынды FP лазерлік диодтар әртүрлі көрінетін және жақын инфрақызыл қолданбалар үшін икемді, сенімді және жоғары өнімді шешімдерді қамтамасыз етеді.
|
Параметр |
Таңба |
Сынақ шарты |
Мин |
Түр |
Макс |
Бірлік |
|
Орталық толқын ұзындығы |
λC |
POP = PF |
440 |
450 |
460 |
nm |
|
Оптикалық шығыс қуаты |
ҚҚ |
IF = 65 мА |
10 |
20 |
- |
мВт |
|
Шекті ток |
ITH |
CW |
- |
22 |
40 |
мА |
|
Жұмыс кернеуі |
В.Ф |
CW |
- |
5.1 |
6.0 |
V |
|
Жұмыс тогы |
ЕГЕР |
CW |
- |
70 |
90 |
мА |
|
Талшық түрі |
- |
- |
460-ат күші |
|||
|
Параметр |
Таңба |
Сынақ шарты |
Мин |
Түр |
Макс |
Бірлік |
|
Орталық толқын ұзындығы |
λC |
POP = PF |
510 |
520 |
530 |
nm |
|
Оптикалық шығыс қуаты |
ҚҚ |
IF = 65 мА |
5.0 |
- |
- |
мВт |
|
Шекті ток |
ITH |
CW |
- |
22 |
40 |
мА |
|
Жұмыс кернеуі |
В.Ф |
CW |
- |
5.8 |
6.5 |
V |
|
Жұмыс тогы |
ЕГЕР |
CW |
- |
60 |
80 |
мА |
|
Талшық түрі |
- |
- |
460-ат күші |
|||
|
Параметр |
Таңба |
Сынақ шарты |
Мин |
Түр |
Макс |
Бірлік |
|
Орталық толқын ұзындығы |
λC |
POP = PF |
640 |
650 |
660 |
nm |
|
Оптикалық шығыс қуаты |
ҚҚ |
IF = 65 мА |
- |
5 |
- |
мВт |
|
Шекті ток |
ITH |
CW |
- |
55 |
- |
мА |
|
Жұмыс кернеуі |
В.Ф |
CW |
- |
2.1 |
2.5 |
V |
|
Жұмыс тогы |
ЕГЕР |
CW |
- |
- |
105 |
мА |
|
Параметр |
Таңба |
Сынақ шарты |
Мин |
Түр |
Макс |
Бірлік |
|
Орталық толқын ұзындығы |
λC |
POP = PF |
652 |
660 |
670 |
nm |
|
Оптикалық шығыс қуаты |
ҚҚ |
ЕГЕР =70мА |
10 |
- |
- |
мВт |
|
Шекті ток |
ITH |
CW |
- |
40 |
90 |
мА |
|
Жұмыс кернеуі |
В.Ф |
CW |
- |
2.4 |
3.0 |
V |
|
Жұмыс тогы |
ЕГЕР |
CW |
- |
70 |
120 |
мА |
|
Талшық түрі |
- |
- |
630 ат күші |
|||
|
Параметр |
Таңба |
Сынақ шарты |
Мин |
Түр |
Макс |
Бірлік |
|
Орталық толқын ұзындығы |
λC |
POP = PF |
780 |
790 |
800 |
nm |
|
Оптикалық шығыс қуаты |
ҚҚ |
ЕГЕР =70мА |
10 |
- |
-- |
мВт |
|
Шекті ток |
ITH |
CW |
- |
30 |
45 |
мА |
|
Жұмыс кернеуі |
В.Ф |
CW |
- |
1.9 |
2.2 |
V |
|
Жұмыс тогы |
ЕГЕР |
CW |
- |
70 |
120 |
мА |
|
Еңістің тиімділігі |
SE |
CW |
1 |
1.1 |
1.2 |
W/A |
|
PD мониторы |
IM |
- |
- |
0.2 |
0.2 |
мА |
|
Талшық түрі |
- |
- |
780 ат күші |
|||
|
Параметр |
Таңба |
Сынақ шарты |
Мин |
Түр |
Макс |
Бірлік |
|
Орталық толқын ұзындығы |
λC |
POP = PF |
840 |
850 |
860 |
nm |
|
Оптикалық шығыс қуаты |
ҚҚ |
ЕГЕР =60мА |
10 |
- |
- |
мВт |
|
Шекті ток |
ITH |
CW |
- |
16 |
20 |
мА |
|
Жұмыс кернеуі |
В.Ф |
CW |
- |
2.1 |
2.3 |
V |
|
Жұмыс тогы |
ЕГЕР |
CW |
- |
45 |
60 |
мА |
|
Еңістің тиімділігі |
SE |
CW |
- |
0.95 |
- |
W/A |
|
PD мониторы |
IM |
- |
0.05 |
0.13 |
0.5 |
мА |
|
Талшық түрі |
- |
- |
780 ат күші |
|||
|
Параметр |
Таңба |
Сынақ шарты |
Мин |
Түр |
Макс |
Бірлік |
|
Орталық толқын ұзындығы |
λC |
POP = PF |
965 |
980 |
990 |
nm |
|
Оптикалық шығыс қуаты |
ҚҚ |
ЕГЕР =60мА |
5 |
- |
- |
мВт |
|
Шекті ток |
ITH |
CW |
- |
12 |
20 |
мА |
|
Жұмыс кернеуі |
В.Ф |
CW |
- |
1.55 |
2.0 |
V |
|
Жұмыс тогы |
ЕГЕР |
CW |
- |
30 |
50 |
мА |
|
Еңістің тиімділігі |
SE |
CW |
0.64 |
0.8 |
- |
W/A |
|
PD мониторы |
IM |
- |
0.08 |
0.3 |
0.5 |
мА |
|
Талшық түрі |
- |
- |
Hi1060 |
|||
● Бір режимді Fabry-Perot(FP) лазерлік диоды;
● Толқын ұзындығы опциялары: 450–980нм;
● Коаксиалды талшықпен байланыстырылған шығыс, CW жұмысы;
● Жоғары сенімділік, ұзақ қызмет ету мерзімі;
● Telcordia GR-468 сенімділік сынағы стандарты.
● Көрсеткіш;
● Жеңіл қалам;
● Принтерлер;
● зертханалық және биомедициналық лазер;
● Оптикалық сенсорлық.
|
BLD |
-X |
XX |
XX |
X |
-XX |
|
LD |
Чип түрі |
Толқын ұзындығы |
Шығу қуаты |
PIN-OUT |
Қосқыш |
|
Лазерлік диод |
F: FP |
450: 450нм 520: 520нм |
10: 10 мВт Басқа |
F: F түрі |
FA: FC/APC |
|
650: 650нм |
02: 2мВт 05: 5мВт Басқа |
D: D түрі |
FA: FC/APC SA: SC/APC Басқа |
||
|
660: 660нм 785: 785нм 850: 850нм |
10: 10 мВт Басқа |
D: D түрі |
FA: FC/APC |
||
|
980: 980нм |
5: 5мВт Басқа |
D: D түрі |
FA: FC/APC |
мысалы: BLD-F78510D-FA
(Тапсырыс туралы ақпарат: FP коаксиалды пигтейлдік лазерлік диод, 785 нм 10 мВт, D типті түйреуіш, FC/APC қосқышы бар).
● Баға ұсыныстары
(1) EXW:
Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics EXW пайдалануды ұсынады. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.
(2) DAP:
Есептік жазбаңыз болмаса, өнімдердің жеткізу құнын алдын ала төлеңіз.
(3) Басқа
● Төлем шарттары
PayPal және T/T қол жетімді.
Өндіріс: шамамен 10 жұмыс күні. (Егер қоймада бар болса, ол тезірек жөнелтіледі.)
Халықаралық логистика: 3-5 жұмыс күні.
● Кепілдік мерзімі:
Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.
● Тегін кепілдіктен ерекшеліктер:
Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды:
(1) Табиғи факторлардан (мысалы, найзағай, шаң) немесе қоршаған орта әсерінен болатын зақым.
(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.
(3) Адам қателігінен туындаған айқын физикалық зақым.
(4) Рұқсат етілмеген бөлшектеу, өзгерту немесе жөндеу.
(5) Корпустағы өзгертілген немесе толық емес кепілдік белгілері.
(6) Тасымалдау кезіндегі зақымдану немесе жоғалту.
