1310нм 80мВт SLD жоғары қуатты Жарық көзі

Мазмұны

1. 1310нм 80мВт SLD жоғары қуатты жарық көзін енгізу

2. Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Өнім туралы мәліметтер

6. Қауіпсіз пайдалану нұсқаулығы

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы және сынақ парағы

9. Баға белгілеу және төлеу шарттары

10. Жеткізу уақыты

11. Пайдалану ескертулері және техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

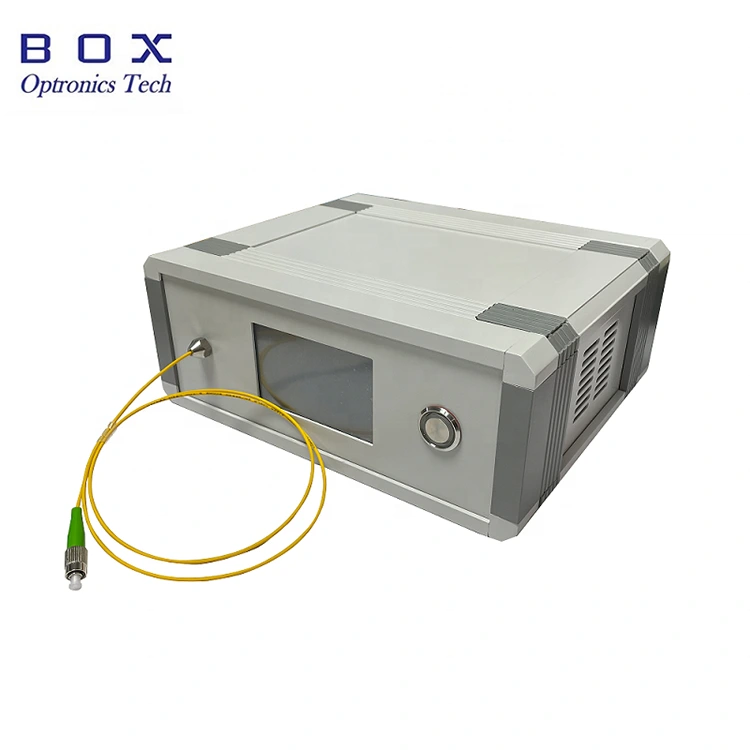

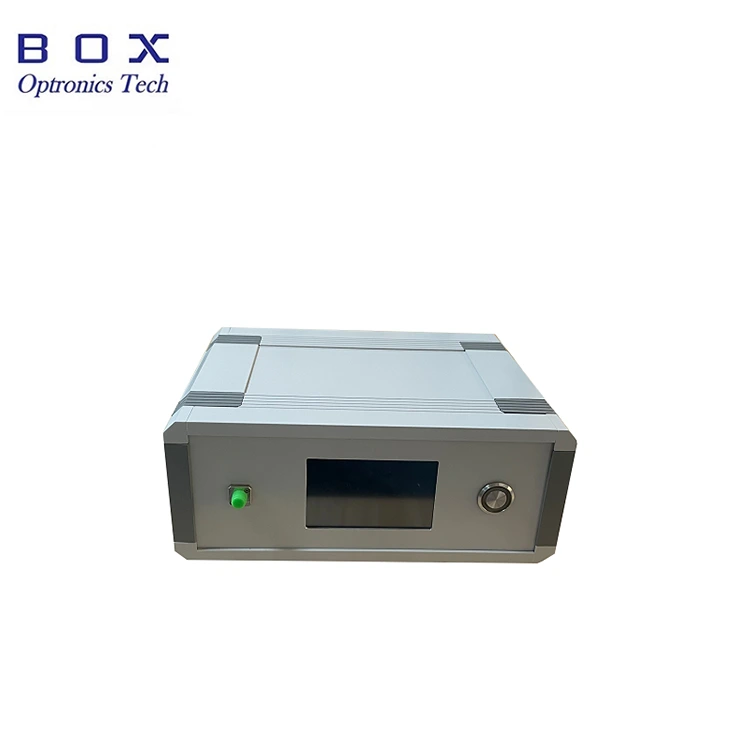

Өнімнің кіріспесі-1310нм 80мВт SLD жоғары қуатты жарық көзі

Box Optronics '1310nm 80mW SLD жоғары қуатты Жарық көзі жоғары қуатты, ерекше тұрақтылықты және төмен қуат тұтынуды қамтамасыз ету үшін жетілдірілген жартылай өткізгіш лазерлік чиптерді және арнайы интегралды схемаларды пайдаланады. Бұл жарық көзі бір режимді немесе поляризацияны сақтайтын талшық арқылы біріктірілген кемінде 80 мВт (әдеттегі мәні 100 мВт) шығыс қуатын қамтамасыз етеді. Ол жарық көзінің ток күшін және шығыс қуатын реттеуге мүмкіндік беретін сенсорлық экран интерфейсімен жабдықталған.

Өнім сипаттамалары-1310нм 80мВт SLD жоғары қуатты жарық көзі

Өнім мүмкіндіктері-1310нм 80мВт SLD жоғары қуатты Жарық көзі

● Жоғары қуат: мин.80мВт, тип.100мВт.

● Қуат және спектрлік тұрақты;

● СКД сенсорлық экран, басқару оңай;

● SMF-28e/PM Fiber.

Өнім қолданбалары-1310нм 80мВт SLD жоғары қуатты жарық көзі

● талшықты оптикалық сезу;

● Пассивті құрамдас кірістіру жоғалуын сынау;

● Терең медициналық/биологиялық бейнелеу.

Өнім туралы мәліметтер-1310нм 80мВт SLD жоғары қуатты жарық көзі

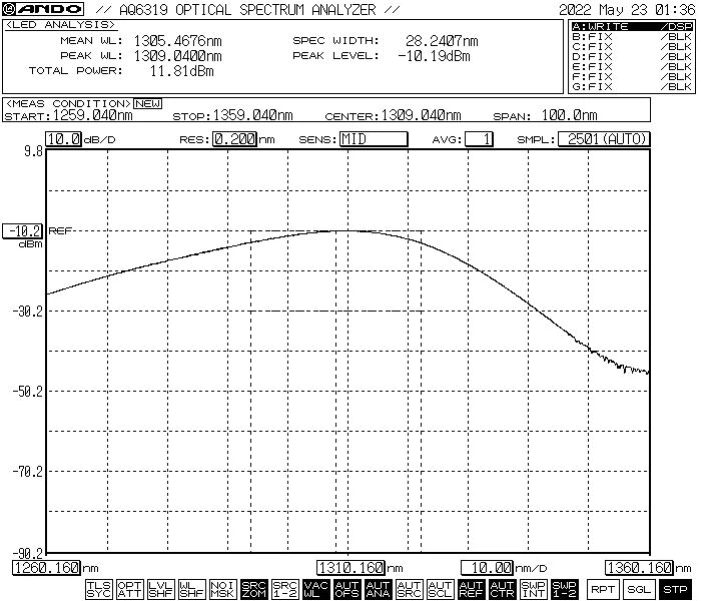

● Әдеттегі спектр

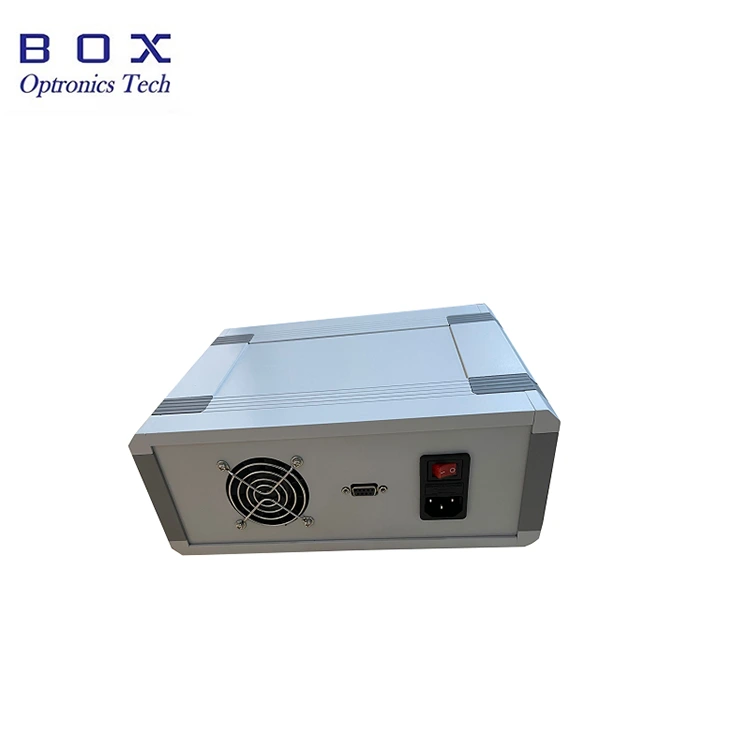

● Артқы көрініс: желдеткіш салқындату, байланыс интерфейсі, қуат қосқышы, қуат порты бар.

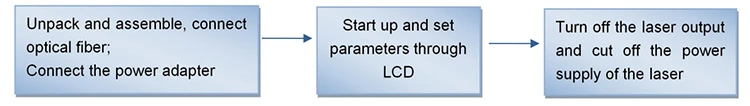

Жұмыс қадамдары-1310нм 80мВт SLD жоғары қуатты Жарық көзі

1-қадам. Ашу және құрастыру:

Құрастыру алдында керек-жарақтардың аяқталғанын тексеріңіз.

2-қадам. Қуат көзін қосыңыз:

Қуат сымын шассидің артқы панелінің қуат сымының ұясына салып, қуат көзін қосыңыз.

3-қадам. Шығу талшығын қосу: талшық қосқышындағы немесе фланецтегі шаң қақпағын ашыңыз, талшықтың шеткі жағын тексеріңіз және ластану мен зақым жоқтығын растағаннан кейін талшықты немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз.

Setp4. Жарық көзін қосыңыз:

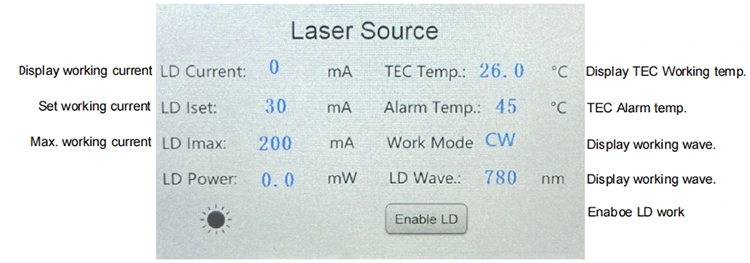

Артқы жағындағы қуат қосқышын қосыңыз. Ескертпе: бұл уақытта жұмыс тогы мен қуат мәндері соңғы өшіру кезінде орнатылған параметрлер болып табылады. Оларды реттеу қажет болса, оларды СКД экраны арқылы түртуге және өзгертуге болады. Сәйкес жұмыс тогын орнатқаннан кейін, "LD қосу" қосқышы арқылы лазер шығысын белсендендіру.

5-қадам. Өшіру

Пайдаланғаннан кейін лазер шығысын өшіру және қуат қосқышын өшіру үшін алдыңғы панельді "LD қосу" өшіріңіз, қуат сымын ажыратыңыз.

Тапсырыс беру туралы ақпарат-1310нм 80мВт SLD жоғары қуатты Жарық көзі

мысалы: BSLD-1310-1HSM-FA-B

(Тапсырыс туралы ақпарат: 1310нм 100мВт SLD жоғары қуатты жарық көзі, SM талшығы бар, FC/APC қосқышы, үстел үсті пакеті).

Деректер парағы and Testsheet-1310nm 80mW SLD жоғары қуатты Жарық көзі

Деректер парағы

Тест парағы

Баға ұсыну және төлеу шарттары-1310нм 80мВт SLD жоғары қуатты Жарық көзі

● Баға ұсыныстары

(1) EXW:

DHL/ UPS/ FedEx тіркелгіңіз болса, Box Optronics  EXW пайдалануды ұсынады. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, өнімдердің жеткізу құнын алдын ала төлеңіз.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Жеткізу уақыты-1310нм 80мВт SLD жоғары қуатты Жарық көзі

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер қоймада бар болса, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Пайдалану ескертулері және техникалық қызмет көрсету-1310нм 80мВт SLD жоғары қуатты Жарық көзі

● Іске қосу кезінде алдымен қуат қосқышы мен түйме қосқышы өшірулі екенін растаңыз, содан кейін қуат көзін қосыңыз. Өшіру кезінде алдымен LD өшіру қосқышын растаңыз, содан кейін түйме қосқышын өшіріңіз, содан кейін қуат көзін ажыратыңыз. Жабдық жұмыс істеп тұрған кезде қуат көзін тікелей өшірмеңіз.

● Оптикалық талшықты қосқышты қоспас бұрын, оны шаңсыз айна қағазымен сүртіңіз және бақылау үшін оптикалық талшықты бет детекторымен жұмыс істеуді ұмытпаңыз. Тазалауды растағаннан кейін оны фланец арқылы қосыңыз; лазер қосылған кезде талшықты оптикалық қосқыштың соңғы беті күйіп қалуы мүмкін. Фланецті жалғаған кезде жарық жұмысының болмауын қамтамасыз ету керек. Пайдаланбаған кезде оптикалық талшық қосқышының шаң қақпағын жабыңыз.

● Оптикалық талшықты қосқыштың соңғы беті шаңмен күйіп қалмас үшін, алдыңғы панельдегі оптикалық талшық қосқышын жиі қосып, ажыратпаңыз.

● Ылғалға төзімділігіне назар аударыңыз және оны құрғақ жерге қойыңыз.

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету-1310нм 80мВт SLD жоғары қуатты жарық көзі

● Кепілдік мерзімі:

Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды:

(1) Өнім табиғи факторлардың немесе қоршаған орта әсерлерінің (тоқ соғу, шаң) әсерінен зақымдалған немесе зақымдалған;

(2) Пайдаланушының стандартты емес жұмысына байланысты өнім зақымдалған;

(3) Өнімнің анық техногендік зақымдануы бар;

(4) Өнім компанияның рұқсатынсыз бөлшектелген, өзгертілген немесе жөнделген;

(5) Жарық көзі корпусының кепілдік жапсырмасы өзгертілген немесе толық емес;

(6) Тасымалдау кезінде өнім зақымдалған немесе жоғалған.
