1. Кіріспе Жоғары қуатты 1653,7нм 40мВт DFB Butterfly Laser
2. Техникалық сипаттамалар
3. Өнім ерекшеліктері
4. Типтік қолданбалар
5. Өнім мәліметтері
6. Тапсырыс беру туралы ақпарат
7. Деректер парағы және сынақ парағы
8. Баға ұсыну және төлеу шарттары
9. Жеткізу уақыты
10. Операциялық ескертпелер
11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету
Жоғары қуатты 1653,7нм 40мВт DFB Butterfly Laser пайдаланады орталық толқын ұзындығы 1653,7 нм болатын жоғары өнімді MQW DFB чипі, +/-1нм толқын ұзындығына төзімділік және бүйірлік режимді қабылдамау коэффициенті (SMSR) >35дБ. Оның төменгі шекті кернеуі, төмен қуат тұтынуы және жоғары мүмкіндіктері бар сенімділік. Термисторды, термоэлектрлік салқындатқышты (ТЭК) біріктіру және бақылау диоды, ол ұзақ мерзімді тұрақты жұмысты қолдайды және кеңінен қолданылады газды анықтау жүйелері, пассивті құрылғыларды сынау және талшықты-оптикалық зондтау. Дұрыс жұмыс кезінде сымдарды, температураны және токты бақылау қажет талшықтың майысуын және зақымдануын болдырмайды.
|
Параметр |
Таңба |
Шарт |
Мин. |
Түр. |
Макс. |
Бірлік |
|
Сақтау температурасы |
Ц |
– |
-40 |
– |
85 |
℃ |
|
Жұмыс корпусының температурасы |
Жоғарғы |
– |
-20 |
– |
70 |
℃ |
|
LD алға ток |
ЕГЕР |
CW |
– |
– |
500 |
мА |
|
LD кері ток |
Ir |
– |
– |
– |
2 |
мА |
|
LD кері кернеу |
VLR |
– |
– |
– |
3 |
V |
|
PD алға ток |
IFPD |
– |
– |
– |
-10 |
мА |
|
PD кері кернеуі |
VRPD |
– |
– |
– |
20 |
V |
|
TEC тогы |
ITEC |
– |
– |
– |
2 |
A |
|
TEC кернеуі |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Талшықты иілу радиусы |
– |
– |
30 |
– |
– |
мм |
|
Салыстырмалы ылғалдылық |
RH |
Конденсацияланбайтын |
0 |
– |
95% |
– |
|
Қорғасынды дәнекерлеу уақыты |
– |
260℃ |
– |
– |
10 |
Екінші |
|
Талшықты осьтік тарту күші |
– |
– |
– |
– |
5 |
N |
|
Талшықты бүйірлік тарту күші |
– |
– |
– |
– |
2.5 |
N |
● Салалық стандарт 14 істікшелі көбелек пакеті;
● Кірістірілген TEC және монитор ПД;
● Жоғары тұрақтылық 40 мВт оптикалық шығыс;
● Жоғары өнімділік, көп кванттық ұңғыма (MQW) таратылған кері байланыс (DFB) лазері.
● Реттелетін диодты лазер абсорбциялық спектроскопия TDLAS;
● CH4 мониторингі;
● үшін жарық көзі қоршаған ортаны бақылау және газ анализаторлары.

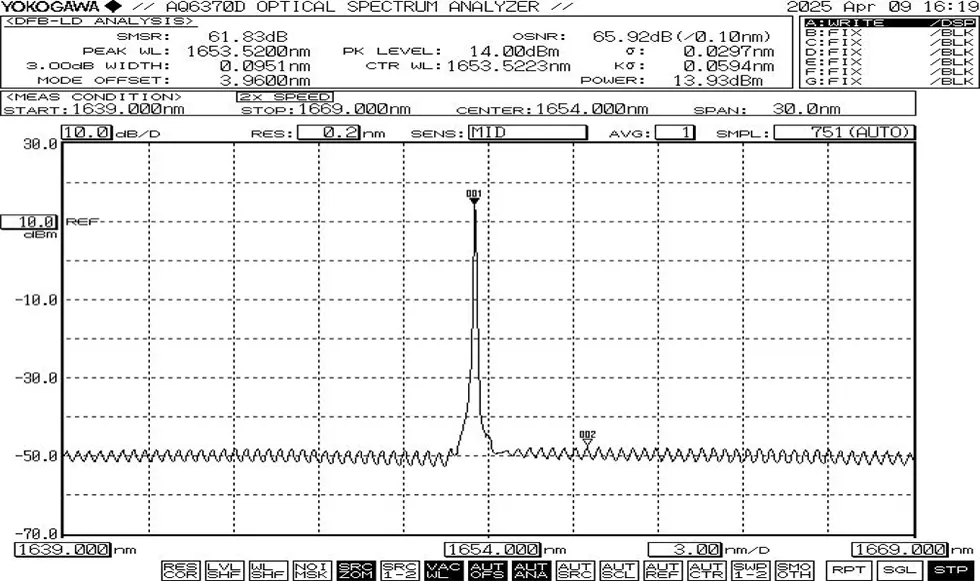

● Әдеттегі спектр: 1653,7нм, WL төзімділігі +/-1нм.

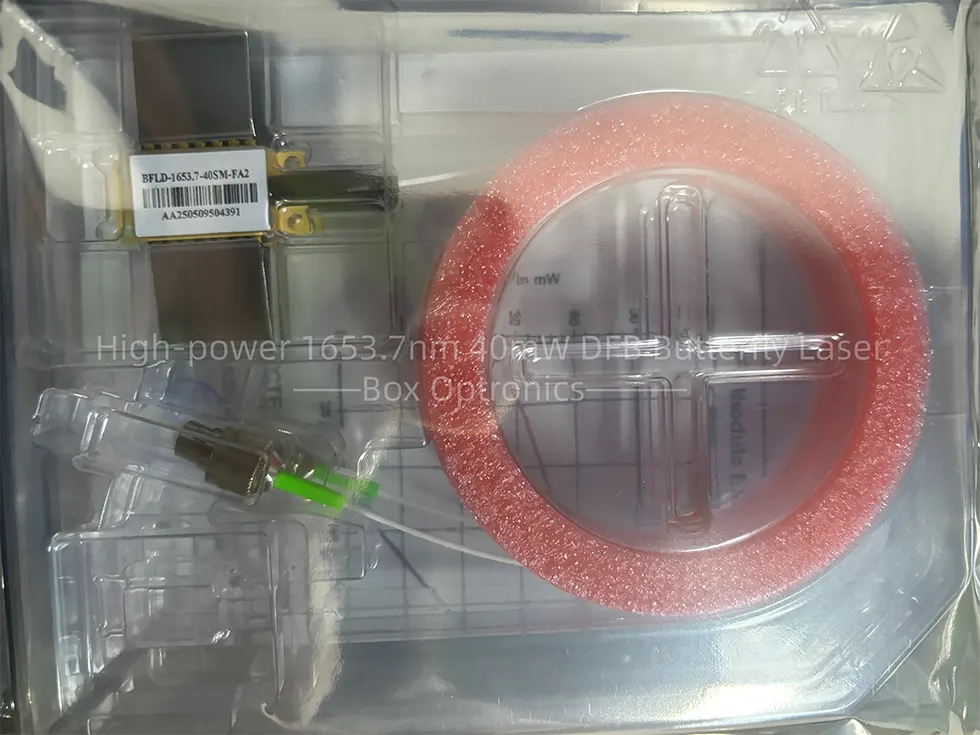

● Орау үлгісі
|
|
Аксессуарлар |
Саны |
|
1 |
Жоғары қуатты 1653,7нм 40мВт DFB Butterfly Laser |
1 |
|
2 |
Өнімді сынау туралы есеп |
1 |
|
Аты |
Толқын ұзындығы |
Шығу қуаты |
Талшық түрі |
Қосқыш |
PIN-OUT |
|
BFLD |
-ХХХХ |
-XX |
XX |
-XX |
X |
|
DFB лазерлік диоды |
1653:1653,7нм Басқа |
10:10 мВт 40:40 мВт Басқа |
SM: жалғыз режим PM: Поляризацияны сақтау
|
FA: FC/APC SA: SC/APC Басқа |
NULL:Түр 1 2: 2 түрі |
мысалы: BFLD-1653-40SM-FA
(Тапсырыс туралы ақпарат: жоғары қуатты 1653,7нм 40мВт DFB Butterfly Laser, SM талшығымен, FC/APC қосқышымен, 1 типті түйреуішпен).
● Баға ұсыныстары
(1) EXW:
Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.
(2) DAP:
Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.
(3) Басқа
● Төлем шарттары
PayPal және T/T қол жетімді.
Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)
Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.
● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.
● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде және дәнекерлеу үтік дұрыс болуы керек жерге қосылған.
● Құрылғыны қосар алдында алдымен салқындатқышты іске қосыңыз, содан кейін чиптің қызып кетуіне жол бермеу үшін қуатты шағын қадамдармен қолданыңыз немесе шамадан тыс жүктелуде.
● Кепілдік мерзімі:
1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.
● Тегін кепілдіктен ерекшеліктер:
Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:
(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.
(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.
(3) Адам қателігінен туындаған айқын физикалық зақым.
(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.
(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.
(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
