1580нм DFB SM PM лазерлік диод

Мазмұны

1. 1580нм DFB SM PM лазерлік диодты енгізу

2. Техникалық сипаттамалар

3. Өнім мүмкіндіктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

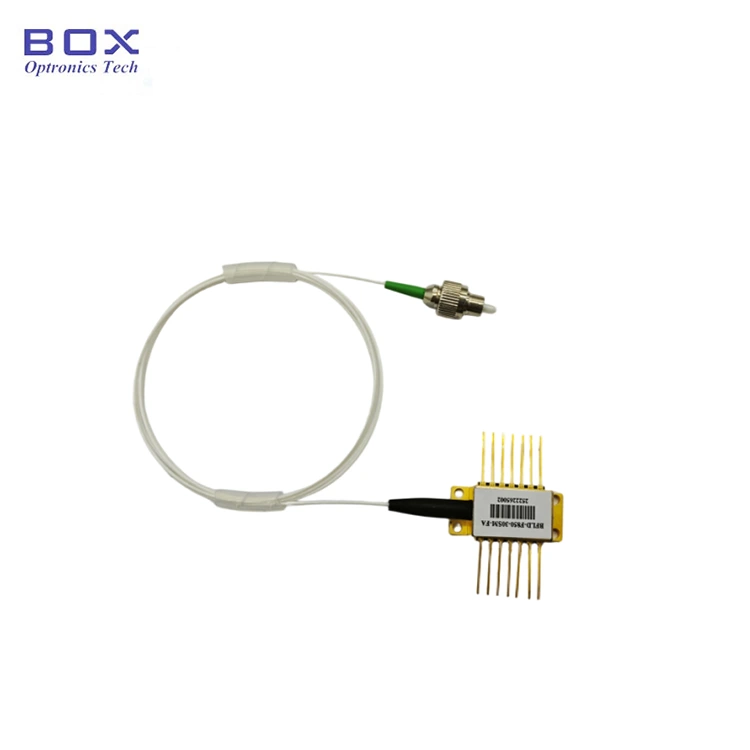

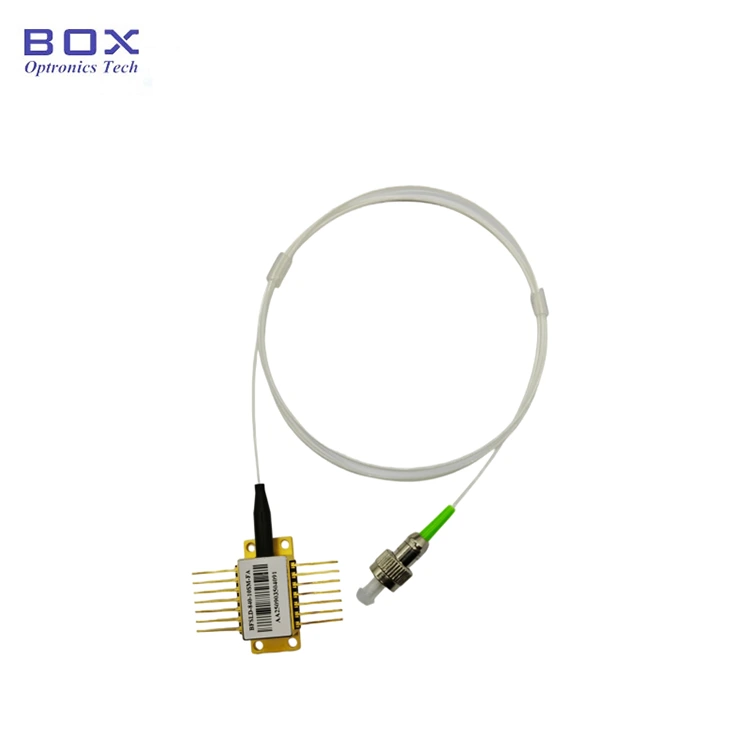

Өнімді енгізу-1580нм DFB SM PM лазерлік диод

1580 нм DFB SM PM лазерлік диодтың ортаңғы толқын ұзындығы 1580 нм (±1 нм төзімділік) және әдеттегі 40 дБ бүйірлік режимді басу коэффициенті бар жоғары сапалы MQW DFB чипі бар. Төмен шекті токпен, төмен қуат тұтынумен және жоғары сенімділікпен жобаланған ол үздіксіз тұрақты өнімділік үшін термистормен, TEC және бақылау диодымен толығымен біріктірілген. Газды анықтау, пассивті құрылғыны сынау және талшықты-оптикалық сенсорлық қолданбалар үшін өте қолайлы.

Өнімнің техникалық сипаттамалары-1580нм DFB SM PM лазерлік диод

Өнім мүмкіндіктері-1580нм DFB SM PM лазерлік диод

● Көп кванттық ұңғыма (MQW) таратылған кері байланыс (DFB) лазерлері;

● жоғары тұрақтылығы бар 14 істікшелі көбелек пакеті;

● Біріктірілген термистор, ТЭК және монитор фотодиод;

● Төмен шекті ток және аз қуат тұтыну;

● Талшық түрі SMF-28e немесе PM талшығы болуы мүмкін.

Өнім қолданбалары-1580нм DFB SM PM лазерлік диод

● талшықты оптикалық сенсор;

● Сынақ пен өлшеуге арналған жарық көзі;

● газды анықтау жүйелері;

● пассивті оптикалық құрылғыны сынау;

● Оптикалық талшықты байланыстар.

Өнім туралы мәліметтер-1580нм DFB SM PM лазерлік диод

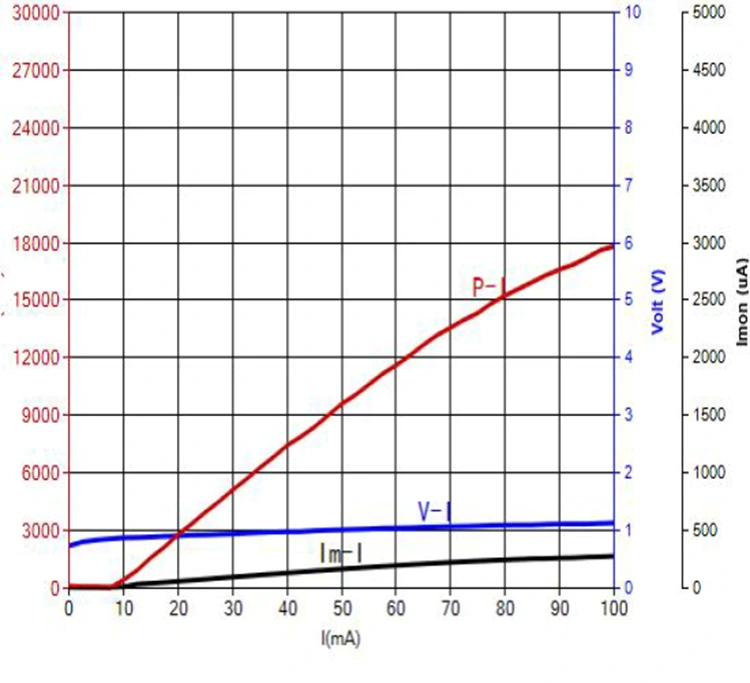

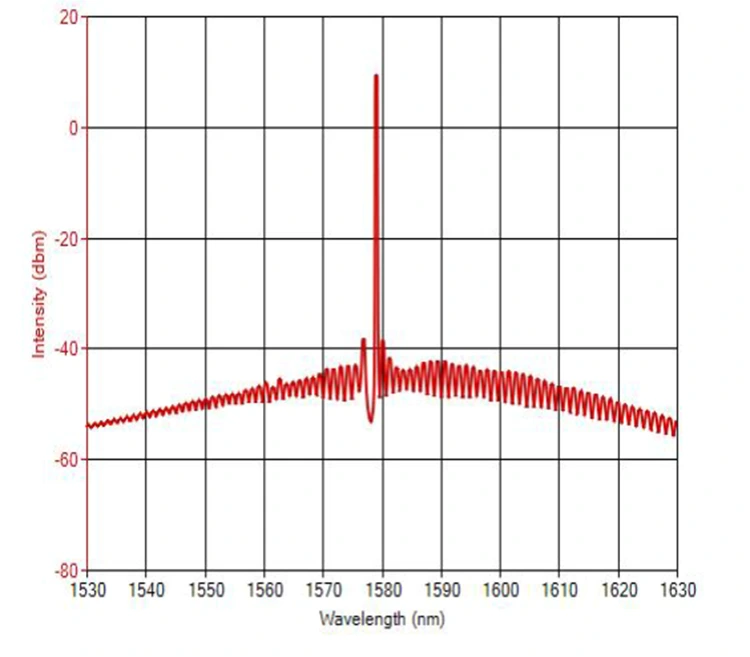

● Әдеттегі спектр және PIV: 1580нм 10мВт, +/-1нм WL төзімділігі.

● Пакет сызбасы&PIN-OUT анықтамасы(бірлік:мм)-1580нм DFB SM PM лазерлік диод

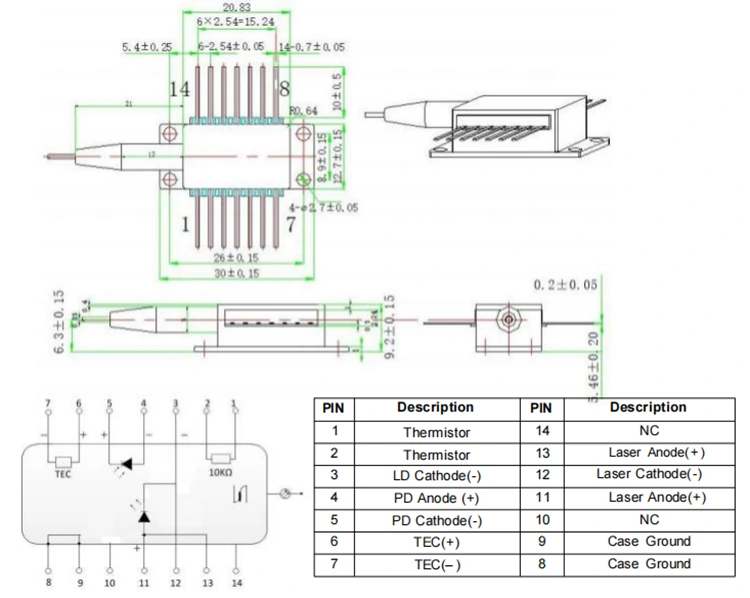

>>>1-ші түйреуіш

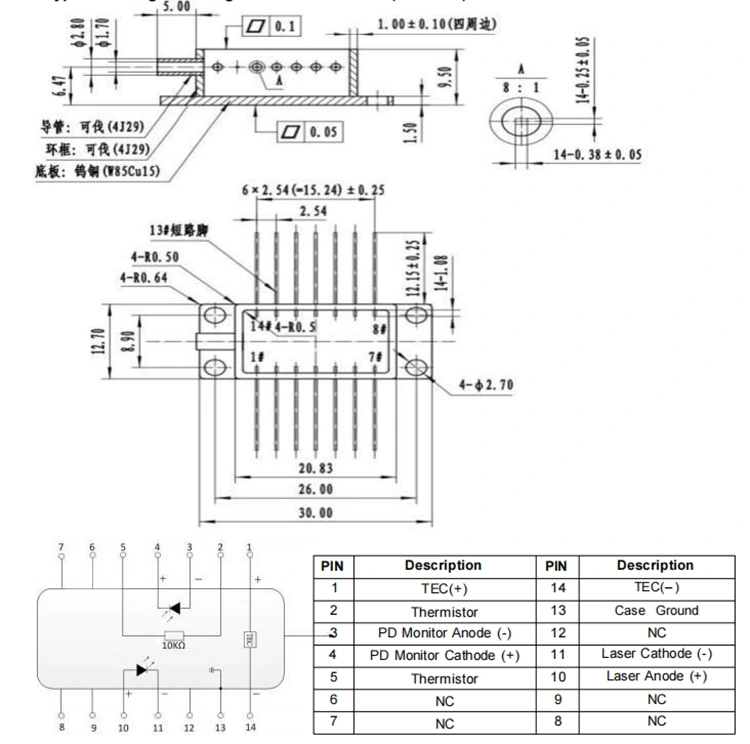

>>>2 типті түйреуіш

Тапсырыс беру туралы ақпарат-1580нм DFB SM PM лазерлік диод

мысалы: BFLD-1580-10SM-FA2
(Тапсырыс туралы ақпарат: 1580 нм DFB лазерлік диод, 14 істікшелі көбелек пакеті, 10 мВт шығыс қуаты, SM талшығы бар, FC/APC қосқышы, 2 типті түйреуіш).

Деректер парағы және сынақ парағы-1580нм DFB SM PM лазерлік диод

Деректер парағы

Тест парағы

Баға ұсыну және төлеу шарттары-1580nm DFB SM PM лазерлік диод

● Баға ұсыныстары

(1) EXW:

DHL/ UPS/ FedEx тіркелгіңіз болса, Box Optronics  EXW пайдалануды ұсынады. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, өнімдердің жеткізу құнын алдын ала төлеңіз.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Жеткізу уақыты-1580нм DFB SM PM лазерлік диод

Өндіріс: 10 жұмыс күні. (Егер қоймада бар болса, ол тезірек жөнелтіледі.)

Халықаралық логистика: 3-5 жұмыс күні.

Жұмыс жазбалары-1580нм DFB SM PM лазерлік диод

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткасынан салғанда немесе шығарған кезде құрылғы корпусының артқы жағында орналасқан жеңге қысым жасамаңыз немесе тартпаңыз. Қосқыштармен жабдықталған құрылғылар үшін орнату немесе алу кезінде құрылғының да, талшықты қосқыштың да бір уақытта көтерілуін қамтамасыз етіңіз.

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы 260°C аспауы керек, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Төмендегілерге ерекше назар аудару керек: дәнекерлеу процесінде құрылғы қуатсыз күйде болуы керек, ал дәнекерлеу үтік дұрыс жерге тұйықталған болуы керек.

● Құрылғыны қосар алдында алдымен салқындатқышты іске қосыңыз, содан кейін чиптің қызып кетуіне немесе шамадан тыс жүктелуіне жол бермеу үшін қуатты шағын қадамдармен қолданыңыз.

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету-1580нм DFB SM PM лазерлік диод

● Кепілдік мерзімі:

Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды:

(1) Табиғи факторлардан (мысалы, найзағай, шаң) немесе қоршаған орта әсерінен болатын зақым.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсат етілмеген бөлшектеу, өзгерту немесе жөндеу.

(5)  Корпустағы өзгертілген немесе толық емес кепілдік белгілері.

(6) Тасымалдау кезіндегі зақымдану немесе жоғалту.
