1567нм DFB көбелек лазерлік диод

Мазмұны

1. 1567 нм енгізу DFB Butterfly лазерлік диод

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

Көп кванты бар 1567нм DFB көбелек лазерлік диоды құдық DFB құрылымы және 14 істікшелі көбелек пакеті. Ол TEC және біріктіреді термистор, SMF 28e жалғыз режимін немесе талшықты қолдайтын поляризацияны қолдайды шығыс, әдеттегі 10 мВт шығыс қуатымен, жұмыс температурасы -20~+70℃, RoHS сәйкес. Ескертпе ESD қорғаңыз және абсолютті максималды рейтингтерден аспаңыз.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Көп кванттық Ұңғылық (MQW) таратылған кері байланыс (DFB) лазерлері;

● Талшық түрі SMF-28e немесе PM талшығы болуы мүмкін;

● 14 істікшелі жоғары тұрақтылықпен көбелек пакеті;

● Тұрақты 10 мВт шығыс, жоғары SMSR және жақсы оптикалық оқшаулау.

Өнім қолданбалары

● талшықты оптикалық сенсор;

● Жарық көзі;

● Көміртек тотығы CO газы сезіну;

● Орташа және ұзақ қашықтыққа талшықты байланыс және сынақ жүйелері.

1. Өнім туралы мәліметтер-1567нм DFB Butterfly лазерлік диод

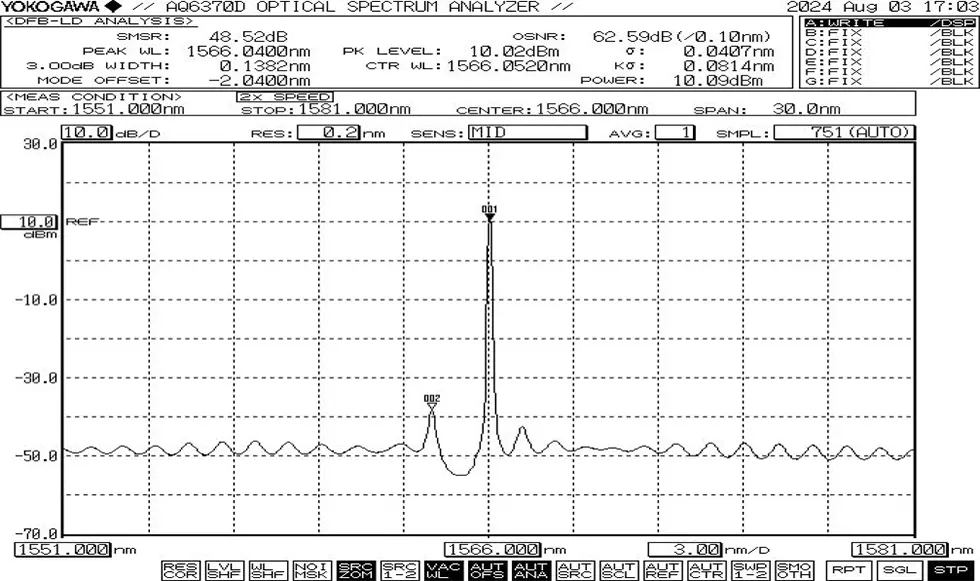

Әдеттегі спектр: 1567нм, +/-1нм WL төзімділігі.

● Пакет сызбасы және PIN-OUT анықтамасы(бірлік:мм)-1567нм DFB Butterfly Лазерлік диод

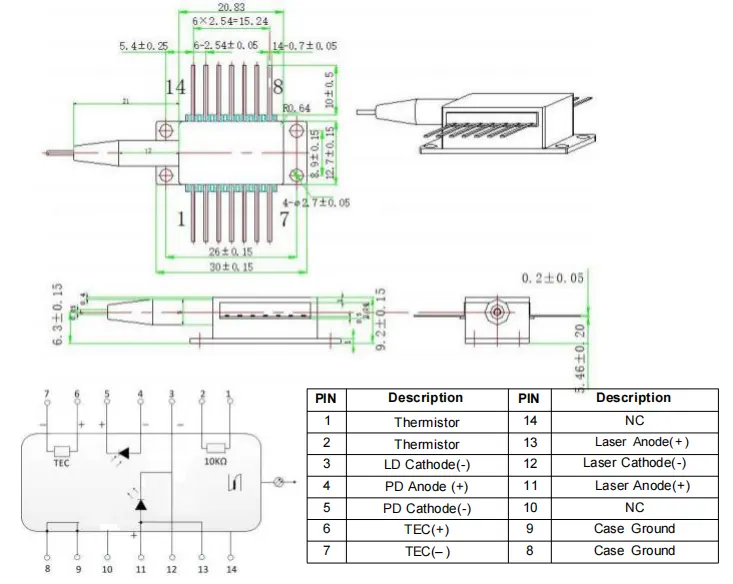

>>>1-ші түйреуіш

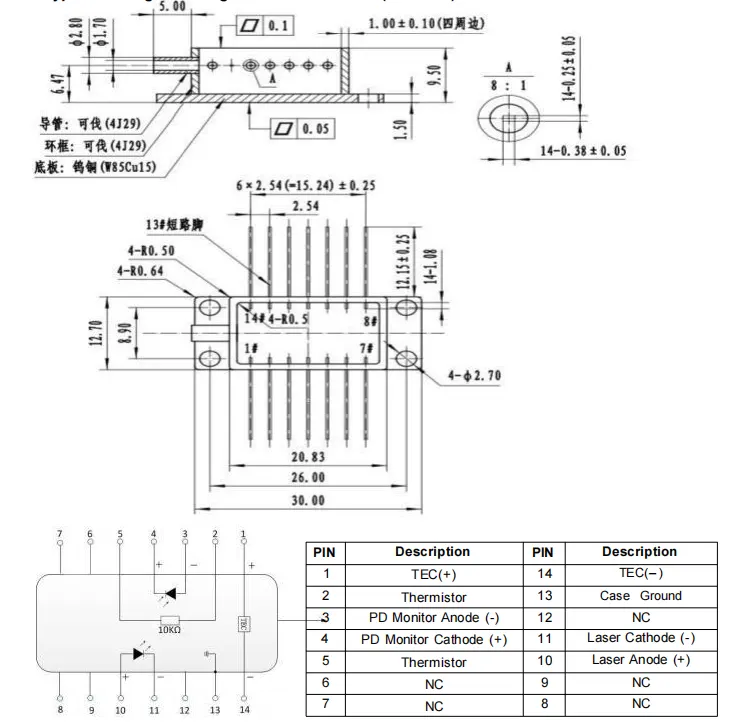

>>>2 типті түйреуіш

Тапсырыс беру ақпарат

мысалы: BFLD-1567-10SM-FA

(Тапсырыс туралы ақпарат: 1567 нм DFB Butterfly лазерлік диод, 14 істікшелі көбелек пакет, 10 мВт шығыс қуаты, SM талшығы бар, FC/APC қосқышы, 1 типті түйреуіш).

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Ескертпелер

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; істеу талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан қатаң сақтау орау кезінде антистатикалық қорғаныс шаралары қажет, тасымалдау, пайдалану. Бұған қоса, алдын алу үшін сақтық шараларын қабылдау қажет қуат көзінің асқынуы, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін құрылғы (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикті кию білезік бау).

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде және дәнекерлеу үтік дұрыс болуы керек жерге қосылған.

● Барлық компоненттерді қоспас бұрын, алдымен салқындатқышты іске қосыңыз және содан кейін чиптің қызып кетуін және алдын алу үшін қосымша қуат қосу қадамдарын орындаңыз шамадан тыс жүктеме.

2. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету-1567nm DFB Butterfly Laser Диод

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
