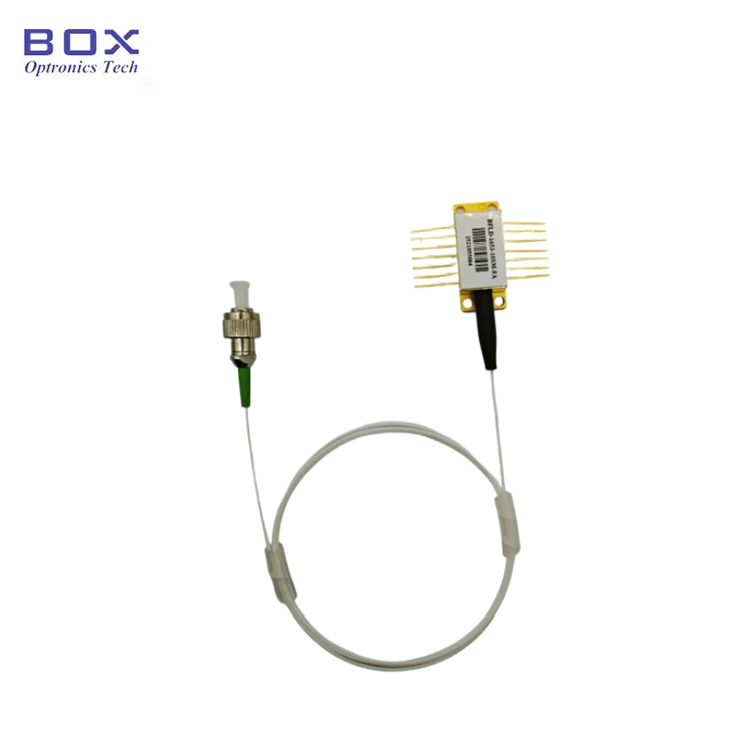

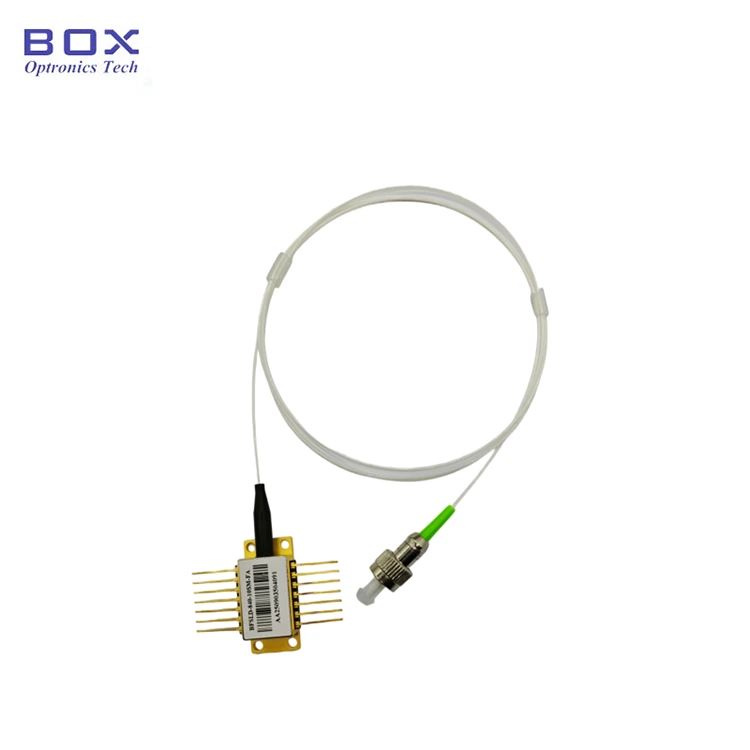

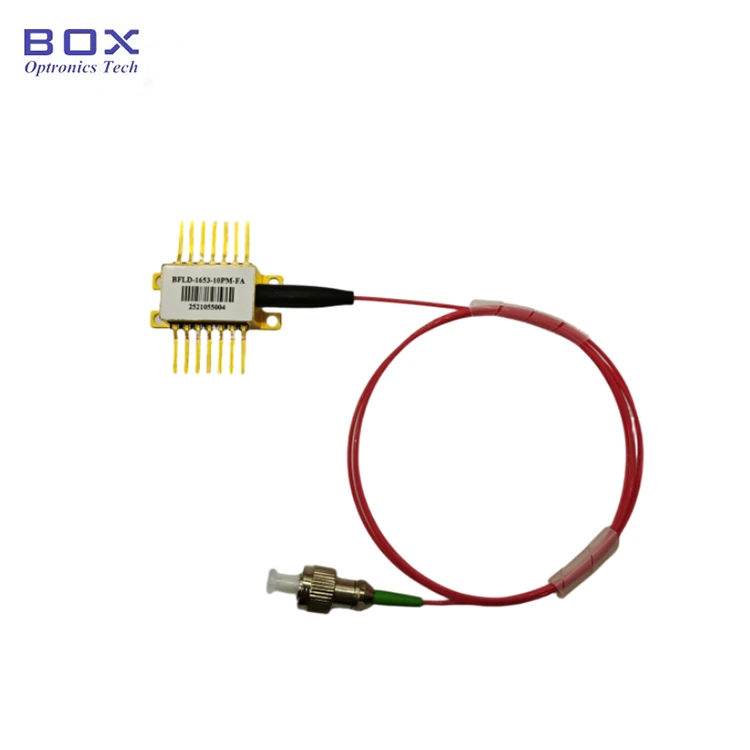

1574нм DFB лазерлік диоды CO2 сенсоры үшін

Өнімге шолу-1574 нм DFB лазерлік диод CO2 датчиктеріне арналған

The1574nm DFB Laser Diodefor CO2 Sensing delivers 10mWor 20mW optical output power through single-mode fiber or polarization-maintaining fiber withanFC/APC connector.

Типтік 3МГц (FWHM) тар спектрлік ені және ≥35дБ (типтік 40дБ) жоғары бүйірлік режимді басу коэффициенті бар DFB лазері реттелетін диодты лазерлік абсорбциялық спектроскопия және газды анықтаудың жоғары әдістері (TD-LASзолды анықтау әдістері) үшін қажетті спектрлік тазалық пен толқын ұзындығының дәлдігін қамтамасыз етеді.

TEC, термистор, монитор PD және изолятормен біріктірілген екі түйреуіш конфигурациясының опциялары бар салалық стандартты 14 істікшелі көбелек пакетінде орналасқан. Лазер стандартты көбелек лазерлік драйвер тақталарымен және жүйелік конструкциялармен үйлесімді.

Негізгі мүмкіндіктер-1574 нм DFB лазерлік диод CO2 сенсоры үшін

· Орталық толқын ұзындығы: 1574нм (диапазон 1573–1575нм), CO2 газын сіңіру желісіне сәйкес келеді

· Жоғары оптикалық шығыс қуаты: 10мВт немесе 20мВт

· Кең модуляция өткізу жолағы: әдеттегі 2,5 ГГц (-3дБ)

· Кірістірілген оптикалық изолятор: ≥30дБ оқшаулау

· Кіріктірілген термоэлектрлік салқындатқыш (TEC) және толқын ұзындығын тұрақтандыруға арналған 10кОм термистор

· Толқын ұзындығының температура коэффициенті: әдеттегі 0,09нм/°C (15°C - 35°C)

· Толқын ұзындығының ток коэффициенті: толқын ұзындығын реттеуге  тән 0,01нм/мА

· Өнеркәсіптік стандартты 14 істікшелі көбелек пакеті, 1 типті және 2 типті түйреуіш опциялары

· Төмен шекті ток: 10mA~35mA

· Қуатты бақылау үшін біріктірілген фотодиодты монитор

Типтік қолданбалар-1574 нм DFB лазерлік диод CO2 сезіну үшін

· Реттелетін диодты лазерлік абсорбциялық спектроскопия (TDLAS) негізінде CO2 газын анықтау және бақылау

· Жоғары сезімталдықтағы CO₂ және іздік газды анықтауға арналған толқын ұзындығын модуляциялау спектроскопиясы (WMS)

· ФБГ және интерферометриялық өлшеу әдістеріне негізделген талшықты-оптикалық зондтау жүйелері

· Оптикалық талшықты байланыс сынағы және өлшеу жабдығы

· Тыныс талдауы және биомедициналық газды анықтау қолданбалары

· Фотоника және оптикалық зондтау зертханаларындағы зерттеулер мен әзірлемелер

· OEM газ анализаторларына және қоршаған ортаны бақылау құралдарына біріктіру

Өнімнің техникалық сипаттамалары - 1574 нм DFB лазерлік диод CO2 сенсоры үшін

Абсолютті максималды рейтингтер

Электроптикалық сипаттамалар (T = 25°C лазер температурасы)

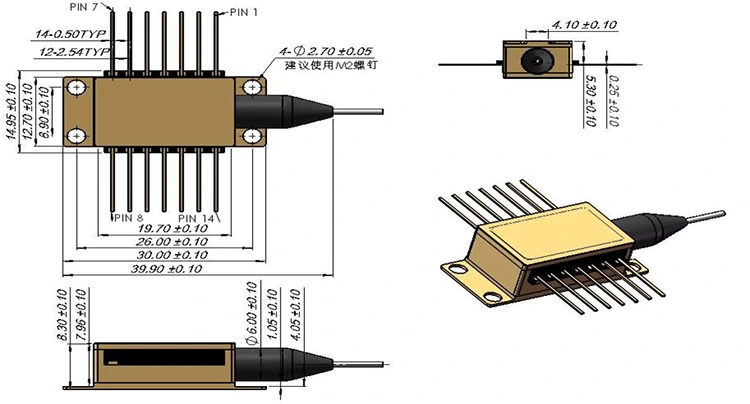

Пакет және түйреуіш анықтамасы -1574нм DFB лазерлік диод үшін CO2 сенсоры

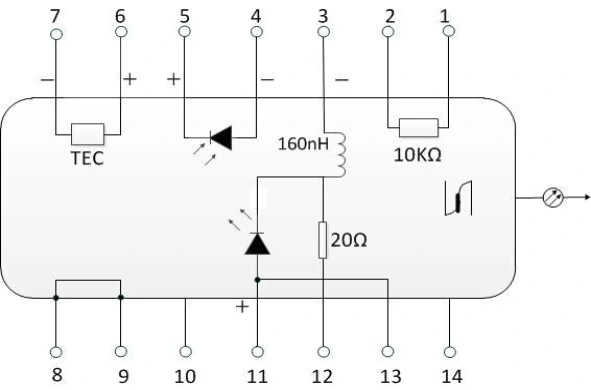

1 пин конфигурациясын теріңіз

2 істікшелі конфигурацияны теріңіз

Тапсырыс беру туралы ақпарат

Модельдік номенклатура

BFLD - ХХХ - ХХ - ХХ - ХХ X

Мысал: BFLD-1574-20PM-FA2

Жиі қойылатын сұрақтар (ЖҚС) -1574нм DFB лазерлік диод үшін CO2 сенсоры

С: Біріктірілген TEC CO2 сезгіштігін қалай жақсартады?

A: Біріктірілген TEC және термистор толқын ұзындығы мен шығыс қуатының ауытқуын азайта отырып, лазер чипінің температурасын тұрақтандырады. DFB лазерінің толқын ұзындығы температураға тәуелді болғандықтан, дәл термиялық бақылау мақсатты CO₂ сіңіру мүмкіндігімен теңестіруді сақтауға көмектеседі. TEC өрескел толқын ұзындығын реттеуді қамтамасыз етеді, ал дәл толқын ұзындығын реттеуге инъекциялық ток модуляциясы арқылы қол жеткізуге болады.

С: Кірістірілген оптикалық изолятор газды анықтау жүйелері үшін неліктен маңызды?

Ж: Кірістірілген оптикалық оқшаулағыш талшықты қосылымдар мен оптикалық құрамдас бөліктердің шағылысуынан туындаған оптикалық кері байланысты азайтады. Бұл лазер шығысының тұрақтылығын жақсартады және сыртқы оптикалық бұзылуларға сезімталдықты азайтады, бұл әсіресе сезімталдығы жоғары TDLAS және WMS газ анықтау жүйелері үшін маңызды.

С: Басқа газ түрі үшін арнаулы толқын ұзындығын ала аламын ба?

Ж: Иә, Box Optronics CO2 (1574 нм), CH4 (1653 нм), H2O (1392 нм) және O2 (760 нм) қоса, бірақ олармен шектелмей, әр түрлі газды анықтау қолданбалары үшін оңтайландырылған толқын ұзындықтарындағы DFB лазер көздерін ұсынады. Біз сондай-ақ байланыс қолданбалары үшін CWDM және DWDM арна толқын ұзындығын қолдаймыз. Толқын ұзындығының нақты талаптары бойынша бізге хабарласыңыз және біздің инженерлік топ мүмкіндігін қарастырады.

С: Бұл лазер үшін қандай жетек және басқару схемасы қажет?

A: 1574 нм DFB лазері тиісті ток шектеуі бар лазерлік диод драйверін, біріктірілген TEC үшін температура реттегішін және TDLAS қолданбаларында толқын ұзындығын сканерлеу үшін қосымша модуляция кірісін қажет етеді. Монитордың фотодиодын қуатты автоматты басқару (APC) үшін пайдалануға болады.
