1392нм 10мВт DFB Butterfly лазерлік диод

Мазмұны

1. 1392 нм енгізу 10 мВт DFB көбелек лазерлік диод

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

14 істікшелі көбелегі бар 1392 нм DFB талшықты біріктірілген лазер пакет, орталық толқын ұзындығы 1392 нм, әдеттегі шығыс қуаты 10 мВт. Кірістірілген TEC, термистор және SM талшықты немесе PM талшықты қолдайтын PD мониторы. Ол негізінен пайдаланылады H2O сенсорында, оптикалық аспаптарда және сынақ жарық көздерінде. Ескерту: сым арқылы PIN кодын дұрыс анықтау, талшықтың ұшын TEC бақылауында таза ұстаңыз. Артық кернеу, артық ток, ESD, жоғары температурада дәнекерлеу және шамадан тыс талшықтарды майыстыруға тыйым салынады.

Өнім Техникалық сипаттамалар

Өнім Ерекшеліктер

● Жоғары өнімділік, көп кванттық ұңғыма (MQW) таратылған кері байланыс (DFB) лазері;

● SMF-28e немесе PM1550 талшығы;

● Өнеркәсіп стандартты герметикалық жабылған 14 істікшелі көбелек пакеті;

● Кірістірілген TEC және PD.

Өнім Қолданбалар

● Таратылған талшықты-оптикалық сезіну;

● Талшықты-оптикалық байланыс сынақ жабдықтары

● Су буының концентрациясы анықтау;

● Негізгі жарық көзі үшін TDLAS (Tunable Diode Laser Absorbtion Spectroscopy) жүйелері;

● Зерттеу және зертхана Құралдар.

Өнім Мәліметтер

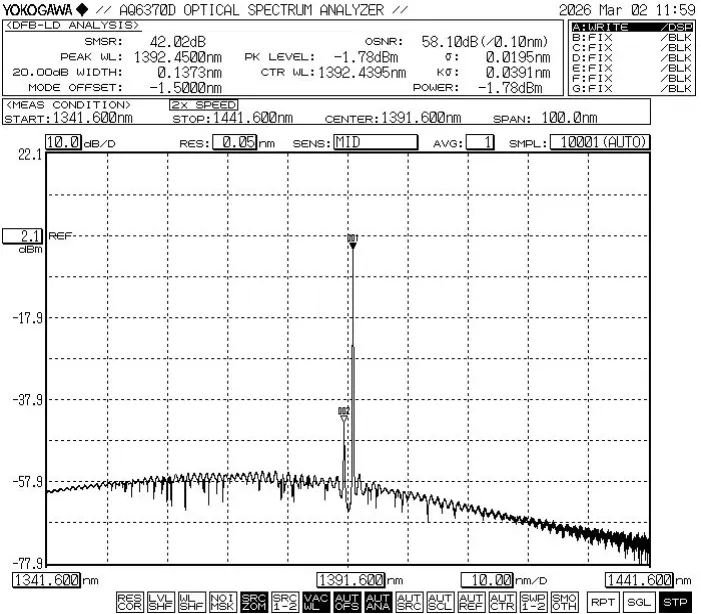

● Әдеттегі спектр: 1392нм, +/-1нм WL төзімділігі.

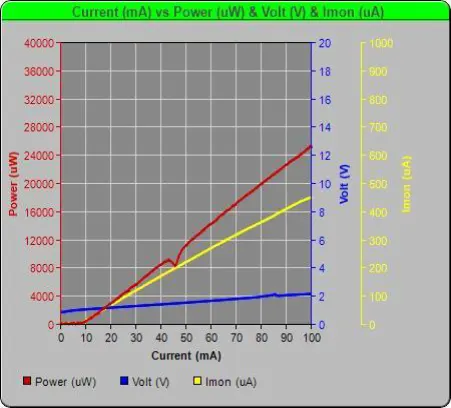

● PIV-1392nm 10mW DFB көбелегі лазерлік диод

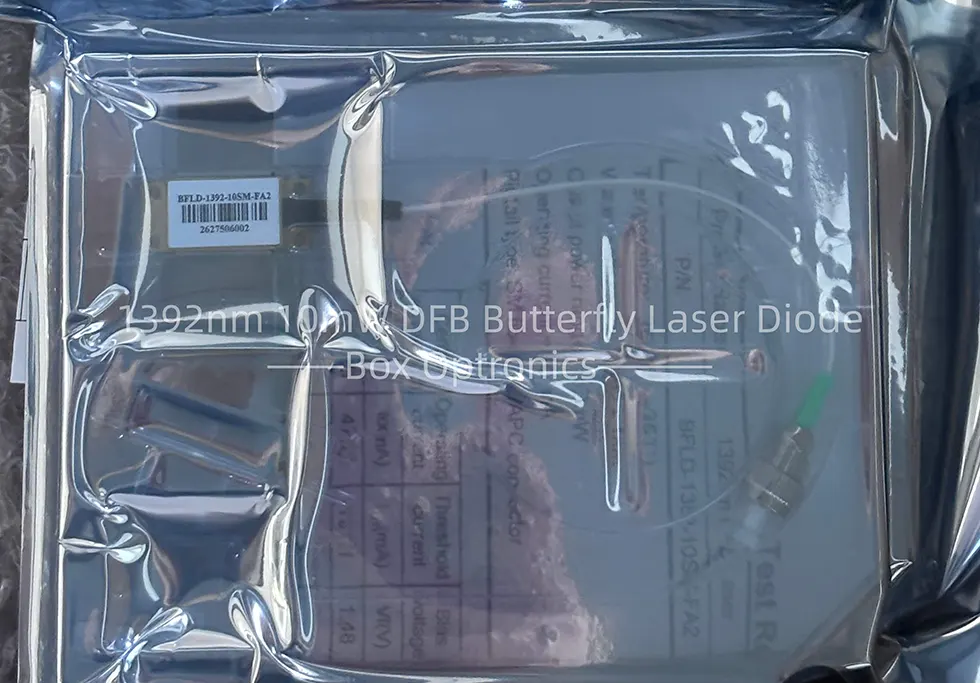

● Орау үлгісі

Тапсырыс беру ақпарат

мысалы: BFLD-1392-10SM-FA2

(Тапсырыс туралы ақпарат: 1392нм 10мВт DFB көбелек лазерлік диод, SM бар талшық, FC/APC қосқышы, 2 типті түйреуіш).

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; істеу талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан қатаң сақтау орау кезінде антистатикалық қорғаныс шаралары қажет, тасымалдау, пайдалану. Бұған қоса, алдын алу үшін сақтық шараларын қабылдау қажет қуат көзінің асқынуы, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін құрылғы (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикті кию білезік бау).

● Алдын алу үшін өнімнің жұмыс тізбегінің тұрақтылығын тексеріңіз импульстік токтардан туындаған зақым.

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде және дәнекерлеу үтік дұрыс болуы керек жерге қосылған.

● Құрылғыны пайдаланған кезде жұмыс кернеуін қатаң сақтаңыз және деректер парағында көрсетілген ағымдағы ауқымдар. Негізгі параметрлер, соның ішінде Ith (Шекті ток), Iop max (максималды жұмыс тогы), Vop max (максималды) Жұмыс кернеуі) және λc (Орталық толқын ұзындығы) — сілтеме жасау керек атап айтқанда жөнелту кезінде берілген сынақ есебінде.Ескерту: Пайдалану абсолютті максимум көрсеткіштерден асып кетсе, құрылғыға тұрақты зақым келтіруі мүмкін.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
