1532нм DFB BTF лазерлік диод

Мазмұны

1. 1532 нм енгізу DFB BTF лазерлік диод

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

Орталық толқын ұзындығы бар 1532нм DFB BTF лазерлік диод 1532,68нм (ITU CH56), оптикалық шығыс қуаты 10мВт. Кірістірілген TEC және термистор тұрақты жұмыс істеуге мүмкіндік береді. Жұмыс кезінде мынаған сәйкес дұрыс жалғаңыз pin-out анықтамасы, басқару тогы мен номиналды температура шегінде диапазонын және ESD зақымдалуын және шамадан тыс кернеу жұмысын болдырмаңыз.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Көбелек пакет, кіріктірілген TEC;

● Кең температура сенімділік; 

● Жоғары сенімділік, жылдам жауап беру, жақсы тұрақтылық.

Өнім қолданбалары

● C2H2 Ацетилен газы сезіну; 

● Оптикалық талшық Байланыс және микротолқынды фотонды беру;

● Лазерлік диапазонды өлшегіштер.

Өнім Мәліметтер

● Әдеттегі спектр: 1532,68нм, толқын ұзындығына төзімділік +/-0,5нм.

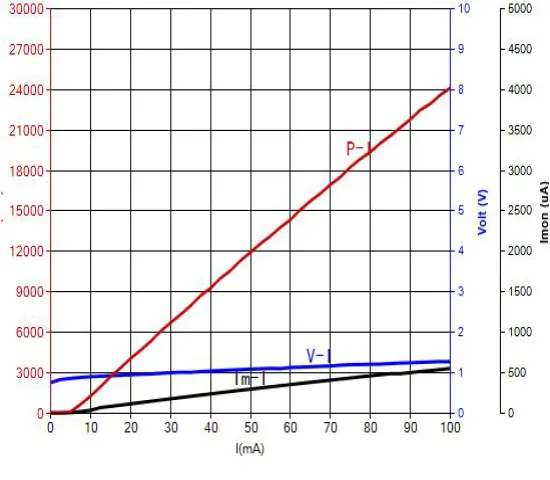

● PIV-1532nm 10mW DFB BTF лазері Диод

● FAQ-1532nm DFB BTF лазерлік диод

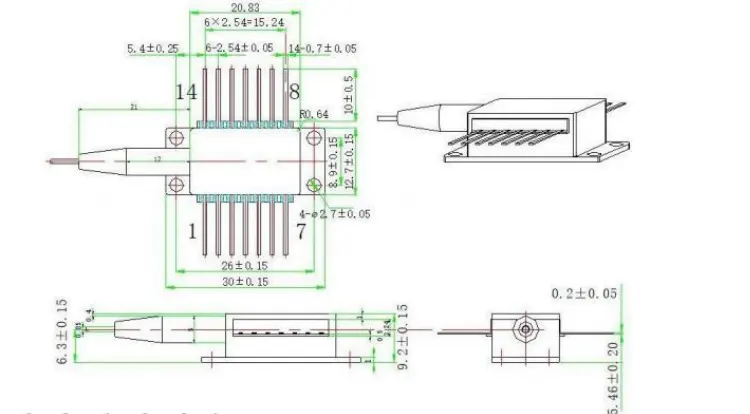

(1) BTF пакеті дегеніміз не?

--BTF (Butterfly) пакеті стандартты 14 істікшелі көбелек пакеті, оптоэлектроникадағы ең негізгі өнеркәсіптік қаптама пішімі өнеркәсіп. Бұл пакет лазерлік чипті, TEC температураны бақылауды, тамаша герметикалық және термиялық ұсынатын термистор және фотодиод басқару өнімділігі. Стандарттан айтарлықтай айырмашылық жоқ көбелек орау; «BTF» әдетте өнімде «Көбелек» аббревиатурасы ретінде пайдаланылады атау.

(2) Бұл өнім қандай диск режимдерін қолдайды?

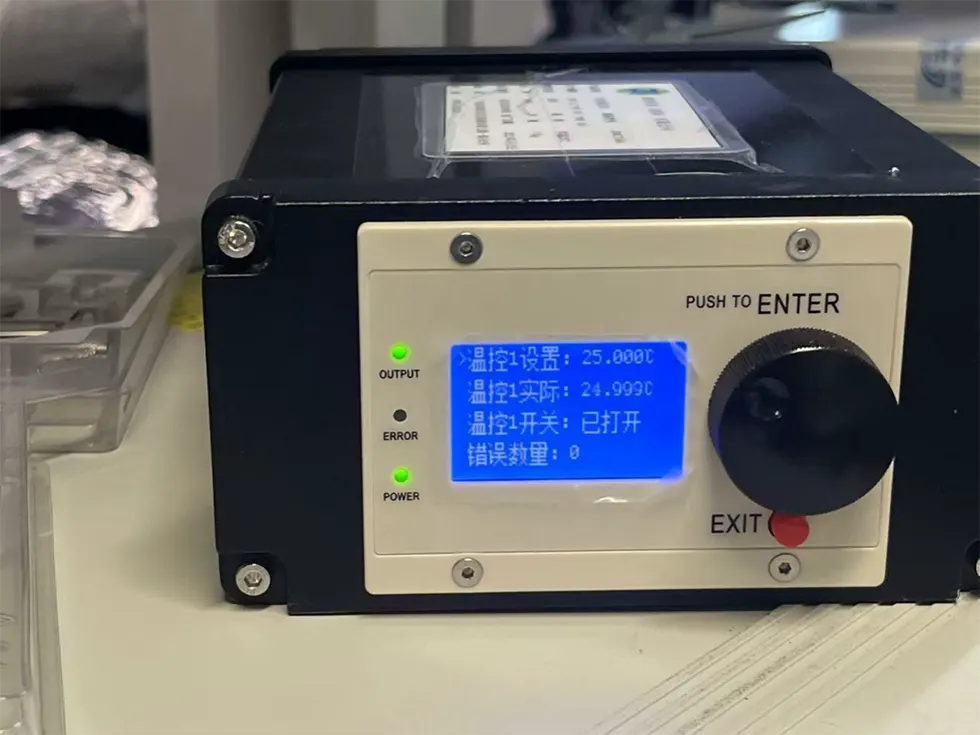

--1532нм DFB BTF лазерлік диод үздіксіз толқынды (CW) қолдайды операция. Төмен шулы тұрақты ток көзі ұсынылады (шегі ток шамамен 5-20 мА, жұмыс тогы 50-90 мА), ТЭК-мен бірге температураны тұрақтандыруға арналған контроллер (әдетте 25℃ температурада орнатылған).

(3) Үлгі сынағы қолжетімді ме?

--Үлгілерді сынауға және шағын көлемді сынақ өндірісіне қолдау көрсетіледі. Жаппай сатып алу үшін біз көлемді баға белгілеуді және деңгейлік баға ұсыныстарын ұсынамыз.

Тапсырыс беру ақпарат

мысалы: BFLD-CH56-10SM-FA

(Тапсырыс туралы ақпарат: 1532 нм DFB BTF лазерлік диод, шығыс қуаты 10 мВт, SM талшығы, FC/APC қосқышы, 1 типті түйреуіш).

Деректер парағы және сынақ парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Ескертпелер

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; істеу талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан қатаң сақтау орау кезінде антистатикалық қорғаныс шаралары қажет, тасымалдау, пайдалану. Бұған қоса, алдын алу үшін сақтық шараларын қабылдау қажет қуат көзінің асқынуы, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін құрылғы (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикті кию білезік бау).

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.

● Барлық компоненттерді қоспас бұрын, алдымен салқындатқышты іске қосыңыз және содан кейін чиптің қызып кетуін және алдын алу үшін қосымша қуат қосу қадамдарын орындаңыз шамадан тыс жүктеме.

● Қуатты қосу процесі кезінде ешқашан жоғары токты тікелей қолданбаңыз бұл чипті зақымдау қаупін тудырады. Оның орнына құрылғыны ағымдағы деңгейде қосыңыз чиптің табалдырығына жақын, содан кейін аздап токты біртіндеп арттырыңыз қажетті деңгейге жеткенше өседі.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
