CATV үшін DWDM 14PIN Butterfly аналогтық лазері

Мазмұны

1. DWDM енгізу CATV үшін 14PIN Butterfly аналогтық лазер

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

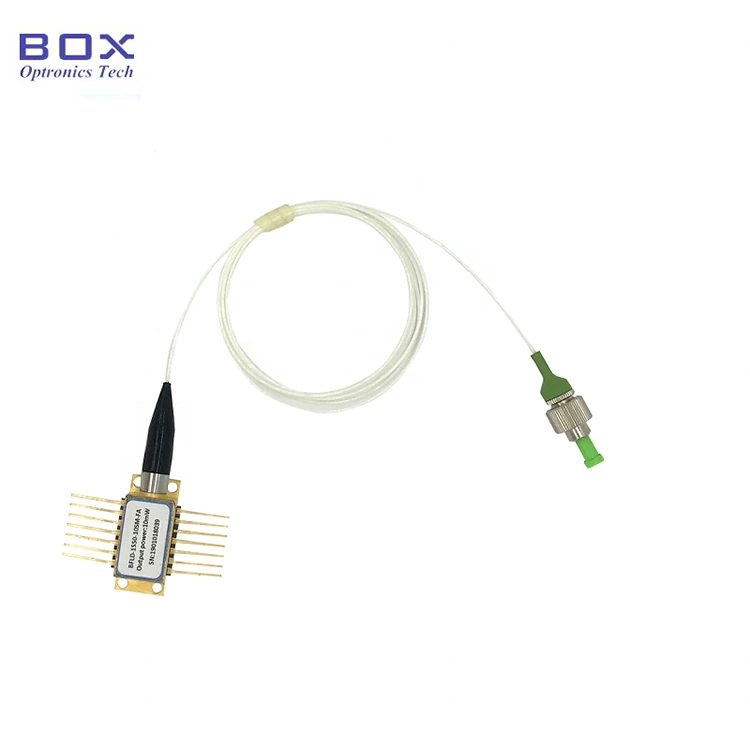

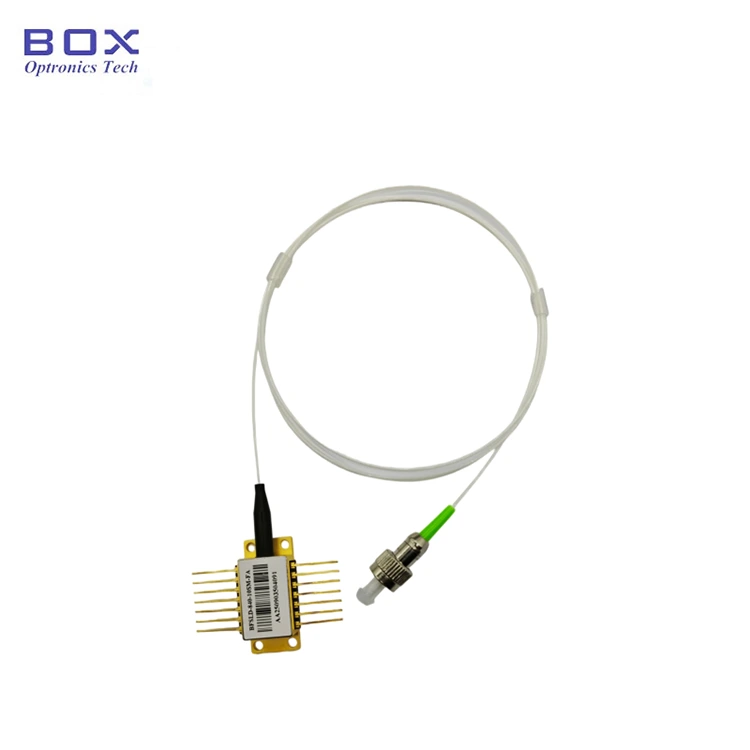

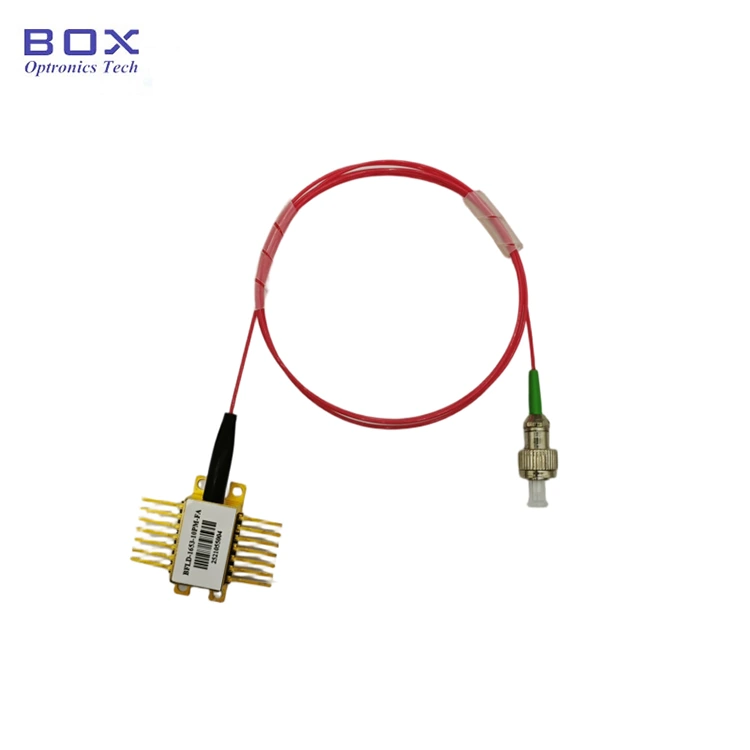

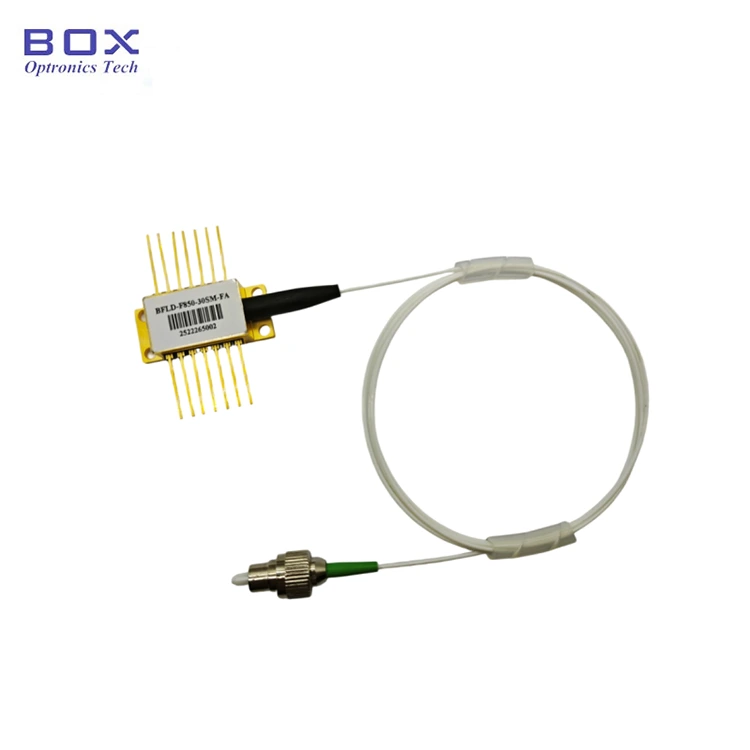

CATV үшін DWDM 14PIN Butterfly аналогтық лазері жасалған жетілдірілген аналогтық чиппен, оптикалық изолятормен және 10 мВт шығыс қуатымен. Буып-түйілген кірістірілген термоэлектрлік салқындатқышпен (TEC) және монитордың фотодиодымен ол жеткізеді тамаша сызықтық, төмен бұрмалану және жоғары толқын ұзындығы бойынша тұрақтылық DWDM торы. Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болуы керек 260°C аспауы керек, ал дәнекерлеу уақыты 10 секундтан аспауы керек.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Талшық түрі SMF-28e болуы мүмкін немесе PMF-1550;

● Шығыс қуаты 10 мВт немесе теңшелген;

● 14 істікшелі TEC және Monitor PD бар BTF пакеті.

Өнім қолданбалары

● талшықты-оптикалық байланыс;

● DWDM жүйелері;

● CATV тарату;

● Зертханалық сынақ жабдықтары.

Өнім мәліметтері

● ITU тор арнасының нөмірленуі

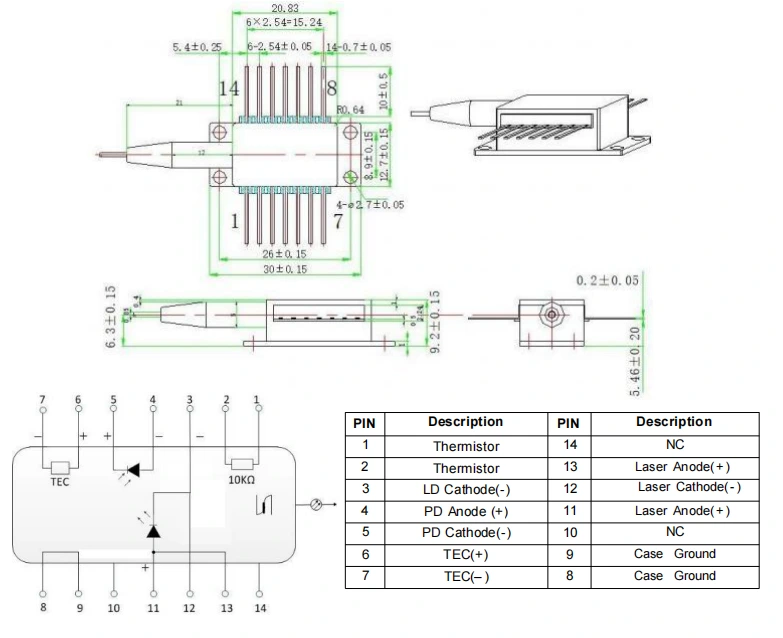

● 1 типті бума суреті&PIN-OUT анықтамасы(бірлік:мм):DWDM 14PIN CATV үшін Analog Laser Butterfly

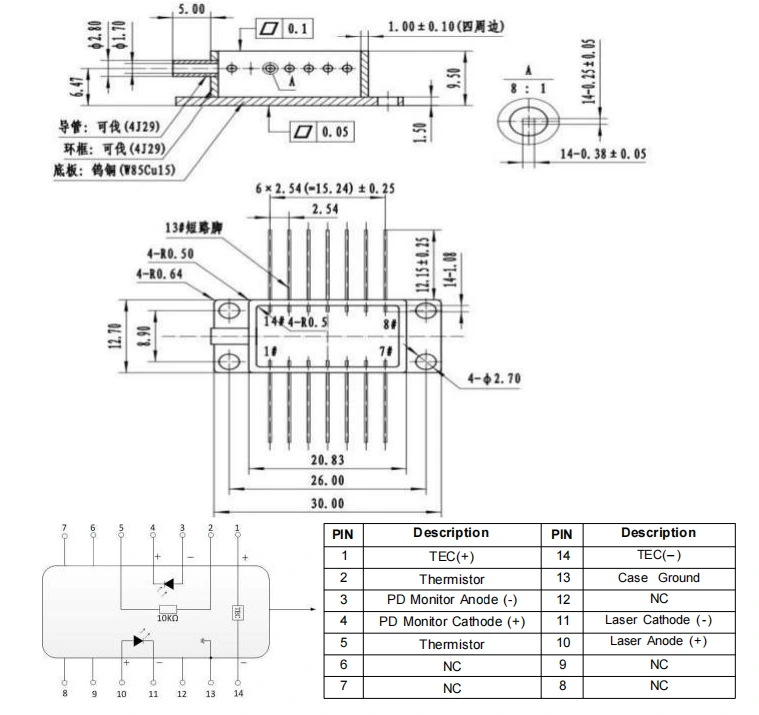

● 2 типті бума суреті&PIN-OUT анықтамасы(бірлік:мм)-DWDM 14PIN CATV үшін Analog Laser Butterfly

Тапсырыс беру ақпарат

мысалы: BFLD-CH56-10SM-FA

(Тапсырыс туралы ақпарат: CATV, CH56 үшін DWDM 14PIN Butterfly Analog Laser: 1532,68нм, шығыс қуаты 10 мВт, SM талшығы, FC/APC қосқышы, 1-түрдегі түйреуіш).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер

● ESD қорғанысы: Бұл құрылғы электростатикалық сезімтал. Сондықтан антистатикалық қорғаныс шараларын қатаң сақтау керек орау, тасымалдау және пайдалану кезінде сақталуы тиіс. Оған қоса, қуат көзінің кернеуінің жоғарылауын болдырмау үшін сақтық шараларын қабылдау қажет, себебі олай істемеу құрылғыға тұрақты зақым келтіруі мүмкін (мысалы, дұрыс жабдықты қамтамасыз етіңіз жерге қосу және антистатикалық білезікті кию).

● Істікпен дәнекерлеуге қойылатын талаптар: түйреуіштер болса дәнекерлеу қажет, дәнекерлеу температурасы 260°C аспауы керек, және дәнекерлеу уақыты 10 секундтан аспауы керек. -ға ерекше назар аударыңыз мыналар: дәнекерлеу процесі кезінде құрылғы қуатсыз күйде болуы керек күйіне, ал дәнекерлеу үтік дұрыс жерге тұйықталған болуы керек.

● Токты қолдану:Қосу кезінде процесс үшін ешқашан жоғары токты тікелей қолданбаңыз, себебі бұл чипті зақымдау қаупі бар. Оның орнына, құрылғыны чиптің шегіне жақын ағымдағы деңгейде қосыңыз, содан кейін қажет болғанша токты шағын қадамдармен біртіндеп арттырыңыз деңгейге жетті.

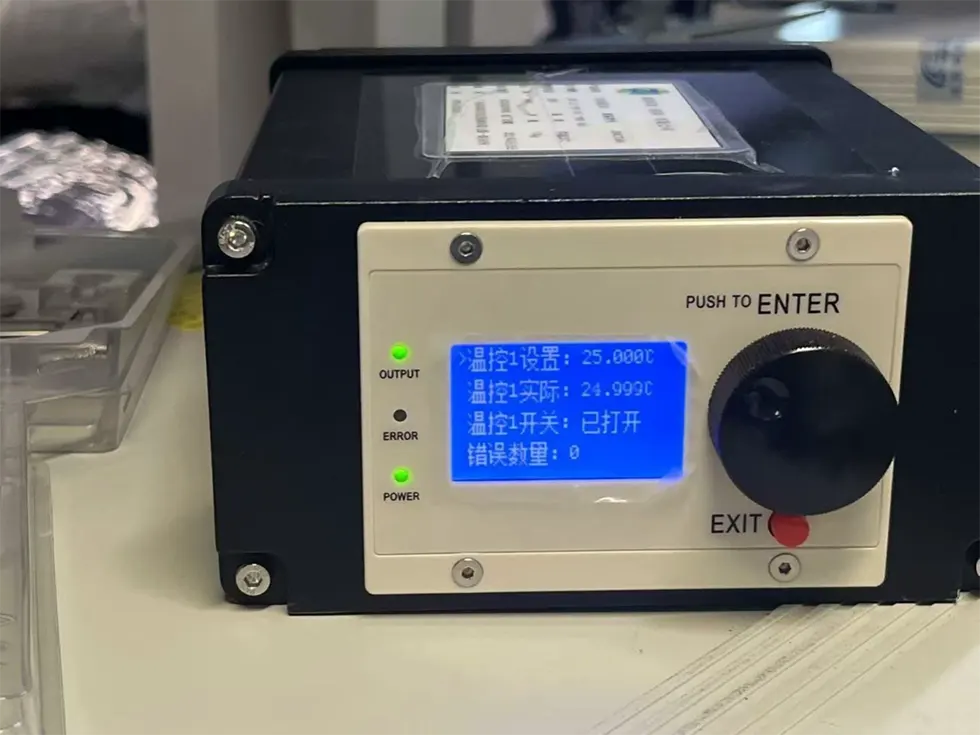

● TEC салқындатқышы: Барлық құрамдастарды қоспас бұрын, алдымен салқындатқышты іске қосыңыз, содан кейін қосымша қуат қосу қадамдарын орындаңыз чиптің қызып кетуін және шамадан тыс жүктелуін болдырмайды.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
