1310нм 100мВт DFB лазері

Box Optronics 1310 нм 100 мВт DFB лазерін қамтамасыз етеді, оптикалық байланыс, сезу және тестілеу қосымшаларына арналған жоғары сапалы талшықты біріктірілген лазер көзі. Бұл құрылғы толқын ұзындығының ерекше тұрақтылығын, жоғары бүйірлік режимді басу коэффициентін және 120 мВт-қа дейінгі бір режимді талшық шығыс қуатын қамтамасыз ететін көп кванттық ұңғыма (MQW) таратылған кері байланыс (DFB) құрылымын ұсынады.

Біріктірілген TEC салқындатқышы, термисторы, оптикалық изоляторы және монитор фотодиоды бар стандартты 14 істікшелі көбелек қаптамасында орналасқан бұл лазер OC-48 пинут стандарттарымен үйлесімді. Қуатты тестілеу жүйелері, талшықты-оптикалық сенсорлық желілер немесе жаңа буын байланыс жүйелері үшін болсын, Box Optronics қатаң сапаны бақылау және жаһандық техникалық қолдау арқылы сенімді өнімділікті қамтамасыз етеді.

Негізгі мүмкіндіктер-1310нм 100мВт DFB лазері

● Жоғары оптикалық шығыс қуаты: әдеттегі 120 мВт-қа дейін (SM талшығы)

● Жоғары толқын ұзындығы тұрақтылығы үшін көп кванттық ұңғыма (MQW) DFB құрылымы

● Жоғары бүйірлік режимді басу коэффициенті (SMSR): әдеттегі >35дБ

● Артқы көріністі қорғауға арналған кірістірілген оптикалық изолятор

● Толқын ұзындығын дәл басқару үшін біріктірілген TEC салқындатқышы мен термисторы

● Нақты уақытта қуатты бақылау үшін фотодиодты монитор

● Бір режимді (SM) немесе поляризацияны сақтайтын (PM) талшық опциялары

● Стандартты FC/APC талшық қосқышы (теңшелетін)

● OC-48 түйреуішпен үйлесімді, салалық стандартты 14 істікшелі көбелек пакеті

Типтік қолданбалар-1310нм 100мВт DFB лазері

● Жоғары қуатты оптикалық сынақ және өлшеу жүйелері

● талшықты-оптикалық байланыс таратқыштары мен қабылдағыштары

● Оптикалық күшейткіштің негізгі көздері

● FMCW LiDAR

● Зерттеу және әзірлеу зертханалары

● Өндірістік процесті бақылау және бақылау

Техникалық сипаттамалары-1310нм 100мВт DFB лазері

Абсолютті максималды рейтингтер

Оптикалық-электрлік сипаттамалары (T=25°C, IF=IOP)

Өнім туралы мәліметтер-1310нм 100мВт DFB лазері

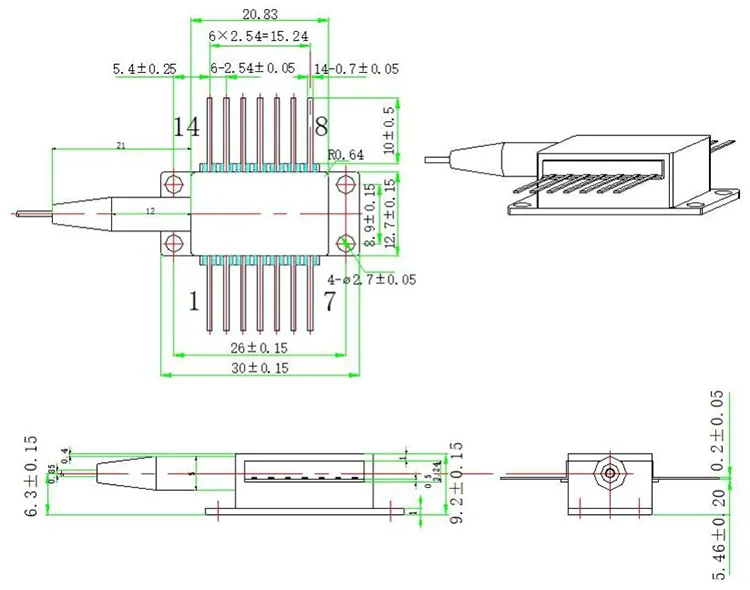

Пакет өлшемдері

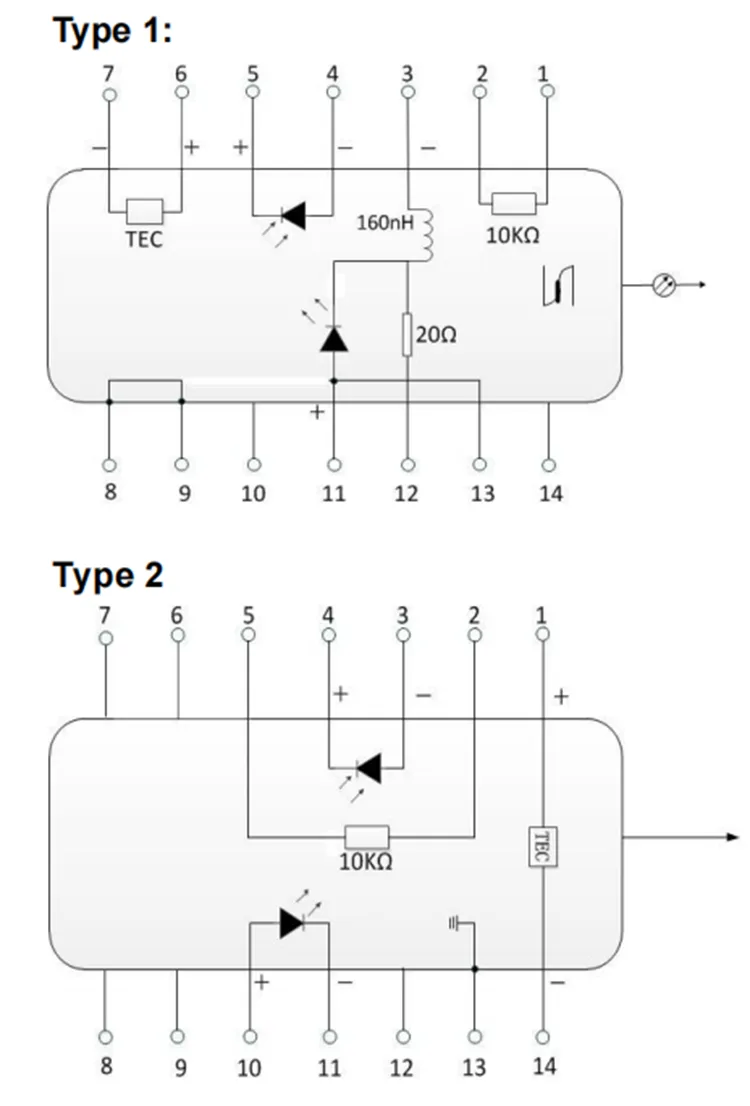

Pinout анықтамасы (1 түрі)

Pinout анықтамасы (түрі2)

Неліктен Box Optronics таңдау керек?

● ✓ 10 жылдан астам кәсіби лазерлік диодтарды өндіру тәжірибесі

● ✓ Жіберер алдында 100% сынақтан өткізілетін қатаң сапаны бақылау

● ✓ Тұрақты жаппай жеткізу мүмкіндігі бар бәсекеге қабілетті баға

● ✓ Толқын ұзындығы, қуат, талшық және бума үшін икемді теңшеу опциялары

● ✓ 7×24 сағат техникалық қолдау және жылдам жауап беру

● ✓ Бағалау үшін қол жетімді сынақ үлгісі

● ✓ ISO9001:2015 сертификатталған сапа менеджменті жүйесі

● ✓ DHL, UPS, FedEx жедел жеткізілімі арқылы жаһандық жеткізу

Тапсырыс беру туралы ақпарат

Бөлшек нөмірі

BFLD - XXXX - XX - XX - X

Мысалы: BFLD-1310-1HPM-FA2

1310нм 100мВт DFB14-pinButterfly лазерлік диод, PM талшық, FC/APC коннекторы, 2 түрдегі түйреуіш

Қолжетімді теңшеу опциялары

● Орталық толқын ұзындығы: 1270~1650нм (арнаулы толқын ұзындығы қол жетімді)

● Шығу қуаты: 10мВт, 20мВт, басқалары

● Талшық түрі: бір режимді талшық, поляризацияны сақтайтын талшық

● Талшық ұзындығы: 1м, 1,5м, 2м (арнайы ұзындықтар)

● Қосқыш түрі: FC/APC, FC/UPC, SC/APC, LC/APC, жалаң талшық

● Pinout конфигурациясы: 1-түр, 2-түр

Жеке талаптар үшін біздің сату тобына хабарласыңыз:

Электрондық пошта: sales06@boxoptronics.com

Тел: +86-13322933691

Веб-сайт: www.boxphotoniks.com

Деректер парағы және сынақ есебі

Әрбір құрылғы өлшенген өнімділік параметрлерін құжаттайтын кешенді сынақ есебімен бірге жеткізіледі. Сынақ парағында егжей-тегжейлі сипаттамалар, өнімділік қисықтары және назар аудару туралы ескертпелер бар.

● Әр бірлікке жеке сынақ есебі кіреді

● Типтік спектрлік және қуат қисықтары берілген

Деректер парағы

Анықтама үшін сынақ есебі

Баға ұсыну және төлеу шарттары

Дәйексөз шарттары

● EXW (Ex Works): DHL/UPS/FedEx тіркелгіңіз болса ұсынылады. Біз сіздің тіркелгіңізді пайдалана отырып жеткіземіз; жеткізу құны бізден алынбайды.

● DAP (Орында жеткізіледі): Курьерлік есептік жазбаңыз болмаса, біз алдын ала төленген жүкпен жеткізуді ұйымдастыра аламыз.

● Басқа шарттар: талқылау үшін бізге хабарласыңыз.

Төлем шарттары

● PayPal: үлгілер мен шағын тапсырыстар үшін жылдам және қауіпсіз төлем

● T/T (банк аударымы): қалыпты өндірістік тапсырыстар үшін стандартты төлем әдісі

● Alibaba сауда кепілдігі: сатып алушы кепілдігімен онлайн транзакциялар үшін тапсырысты қауіпсіз қорғау

● Икемді төлем шарттары: ұзақ мерзімді немесе стратегиялық серіктестер үшін келісуге болады

Тоқтау

● Стандартты өндіріс: ~10 жұмыс күні

● Қоймадағы заттар: жөнелтуге 2-3 жұмыс күні

● Арнаулы конфигурациялар: 15-20 жұмыс күні

● Тапсырыстар көлемі: Өндіріс кестесін білу үшін хабарласыңыз

● Халықаралық жеткізу: 3-5 жұмыс күні (DHL/UPS/FedEx экспресс)

● Жылдам қызмет: сұрау бойынша қолжетімді (қосымша ақы алынуы мүмкін)

Операциялық ескертпелер және өңдеу

ESD қорғанысы

Бұл құрылғы электростатикалық токқа сезімтал. Орау, тасымалдау және пайдалану кезінде антистатикалық қорғаныс шараларын қатаң сақтау қажет. Бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін.

● Ұстаған кезде әрқашан антистатикалық білезікті киіңіз

● Дұрыс жерлендірілген антистатикалық төсеніште жұмыс істеңіз

● Барлық жабдықтың жерге дұрыс қосылғанына көз жеткізіңіз

● Іштіктерге және талшық қосқышына тікелей тиіп кетпеңіз

Қуат көзін қарастыру

● Реттелетін, шуы аз ток көзін пайдаланыңыз

● Зақымды болдырмау үшін дұрыс ток шектеуін енгізіңіз

● Қуат көзінің асқынуын және кернеудің жоғарылауын болдырмаңыз

● Ешқашан максималды тура ток рейтингінен асырмаңыз

● Лазер тогын қолданбас бұрын әрқашан TEC салқындатуды қосыңыз

Талшықты өңдеу

● Талшықтың шамадан тыс майысуын болдырмаңыз

● Талшықты бұрауды тартпаңыз немесе бұрамаңыз

● Қосылмас бұрын талшықты қосқыштарды тазалаңыз

● Қосқыш пайдаланылмаған кезде әрқашан шаң қақпақтарын пайдаланыңыз

● Қолданар алдында талшықтың соңғы бетін зақымданбағанын тексеріңіз

Жылулық басқару

● Оңтайлы өнімділік үшін құрылғыны тиісті қыздырғышқа орнатыңыз

● Қаптама мен жылытқыштың арасында жақсы жылу байланысын қамтамасыз етіңіз

● Жақсы жылу беру үшін термиялық интерфейс материалын (термиялық май/пластикалық) пайдаланыңыз

● Operate within the specified temperature range for reliability

● Толқын ұзындығын тұрақтандыру үшін жеткілікті қыздыру уақытын беріңіз

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

Кепілдік мерзімі

Box Optronics бұл өнімге сатып алынған күннен бастап 12 ай бойына материалдар мен өңдеу ақауларының болмауына кепілдік береді. Кепілдік мерзімі ішінде біз ақаулы өнімдерді өз қалауымыз бойынша тегін жөндейміз немесе ауыстырамыз.

Кепілдік алып тастаулар

Келесі шарттар тегін кепілдікке жатпайды:

● Табиғи факторлардың (найзағай, су тасқыны, т.б.) немесе қоршаған орта әсерінен болатын зиян

● Дұрыс жұмыс істемеу немесе пайдаланушы дұрыс пайдаланбау салдарынан ақаулар

● Адам қателігінен туындаған айқын физикалық зақым

● Рұқсат етілмеген бөлшектеу, өзгерту немесе жөндеу әрекеттері

●  Корпустағы өзгертілген немесе толық емес кепілдік белгілері

● Жіберілгеннен кейін тасымалдау кезінде зақымдану немесе жоғалту

● Ең жоғары көрсеткіштерден немесе жұмыс жағдайларынан асып кеткен зақым

Сатудан кейінгі қолдау

● Жылдам жауап беру уақыты: жұмыс күндері 24 сағат ішінде

● Қашықтан ақауларды жою және қолданбаны қолдау

● Ақылы техникалық қызмет көрсету қызметі кепілдік мерзімінен кейін қолжетімді

● Арнаулы техникалық кеңес беру қызметтері
