1530нм 40мВт DFB талшықты біріктірілген лазер

Өнімге шолу-1530нм 40мВт DFB талшықты қосылатын лазер

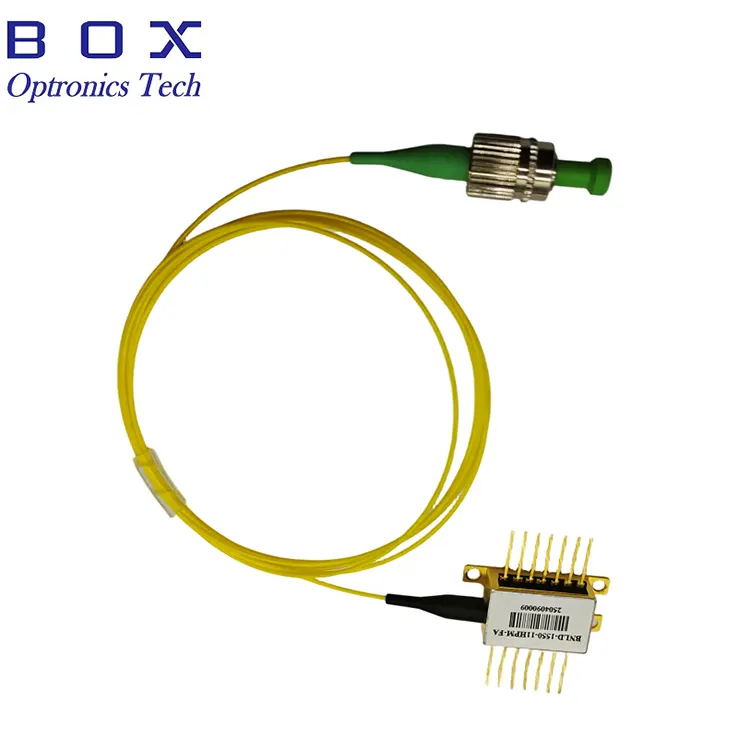

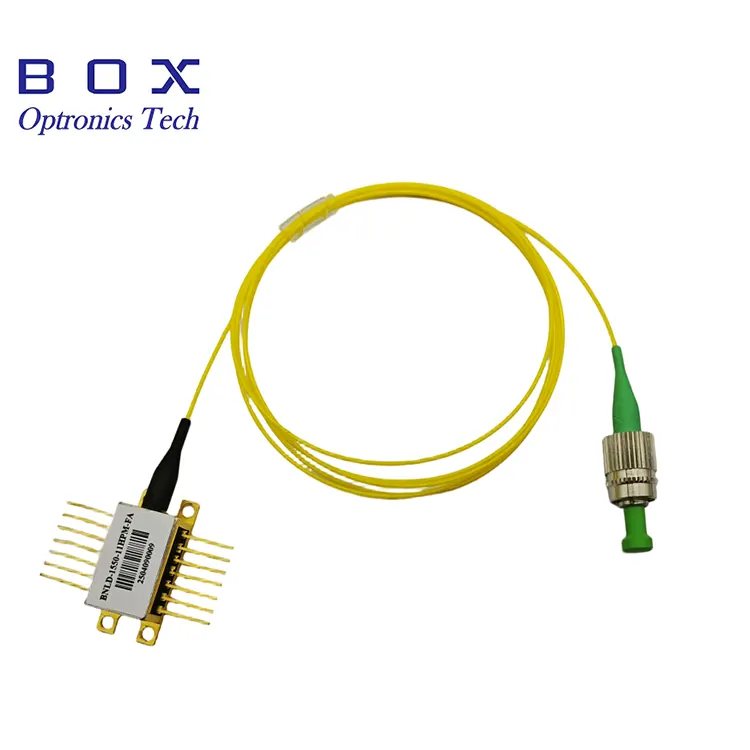

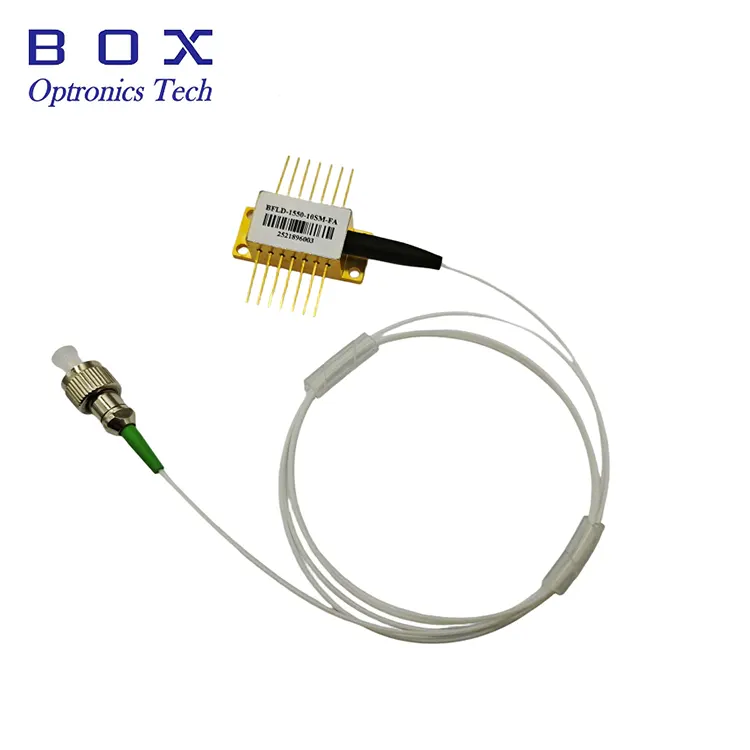

1530 нм 40 мВт DFB талшықты қосылатын лазер (BFLD-1530-40SM-FA үлгісі)  тұрақты, жоғары қуатты бір режимді оптикалық шығысты қажет ететін қолданбаларға арналған жоғары өнімділігі бар таратылған кері байланыс лазерлік диоды. FC/APC қосқышы бар бір режимді талшық арқылы кемінде 40 мВт оптикалық шығыс қуатын жеткізе отырып, бұл құрылғы кері шағылысуды болдырмайтын және тұрақты жұмысты қамтамасыз ететін кірістірілген оптикалық изоляторға ие.

Дәл толқын ұзындығы мен қуатты тұрақтандыруға арналған кіріктірілген термоэлектрлік салқындатқышы (TEC) және термисторы бар 14 істікшелі көбелек қаптамасында орналасқан лазер бүйірлік режимді басу коэффициентін (≥35dB) және жұмыс температурасының диапазонында сенімді өнімділікті ұсынады. OC-48 үйлесімді түйреуіш бар жүйе конструкцияларына біріктіруді жеңілдетеді.

Бұл лазер оптикалық тестілеу жүйелеріне, жоғары қуатты оптикалық жүйелерге, талшықты-оптикалық сенсорлық қолданбаларға және тұрақты, жоғары қуатты 1530 нм лазер көздерін қажет ететін аспаптарға өте қолайлы.

Негізгі мүмкіндіктер-1530нм 40мВт DFB талшықты қосылатын лазер

· Жоғары оптикалық шығыс қуаты: ең аз 40 мВт, әдеттегі 50 мВт (SM талшықты шығысы)

· Орталық толқын ұзындығы: 1530нм (диапазон: 1527–1533нм)

· Жоғары бүйірлік режимді басу коэффициенті (SMSR): ≥35дБ

· Артқы көріністі қорғауға арналған кірістірілген оптикалық изолятор

· FC/APC қосқышы бар бір режимді талшықты пигтейль

· Біріктірілген TEC және термисторы бар 14 істікшелі көбелек пакеті

· Жүйені оңай біріктіру үшін үйлесімді OC-48 түйреуіш

· Қуатты бақылауға арналған біріктірілген монитор фотодиоды

· Дәл толқын ұзындығы және TEC басқару арқылы қуатты тұрақтандыру

· Төмен шекті ток: әдеттегі 20мА

· Ұзақ мерзімді сенімділік үшін герметикалық көбелек пакеті

Типтік қолданбалар-1530нм 40мВт DFB талшықты қосылатын лазер

· Оптикалық сынақ және өлшеу жүйелері

· Оптикалық талшықты зондтау және таратылған зондтау қолданбалары

· Оптикалық күшейткіш тұқымдық лазерлер және сигнал көздері

· Толқын ұзындығын бөлу мультиплексирлеу (WDM) жүйелері

· Оптикалық байланысты тексеру жабдығы

· Зертханалық және зерттеу құралдары

· Фотониктік құрамдастарды сипаттау және сынау

· Оптикалық спектрді талдау және өлшеу

· Өндірістік лазерлік жүйелер және OEM интеграциясы

Өнімнің техникалық сипаттамалары-1530нм 40мВт DFB талшықты қосылатын лазер

Абсолютті максималды рейтингтер

Электроптикалық сипаттамалар (T = 25°C, IF = IOP)

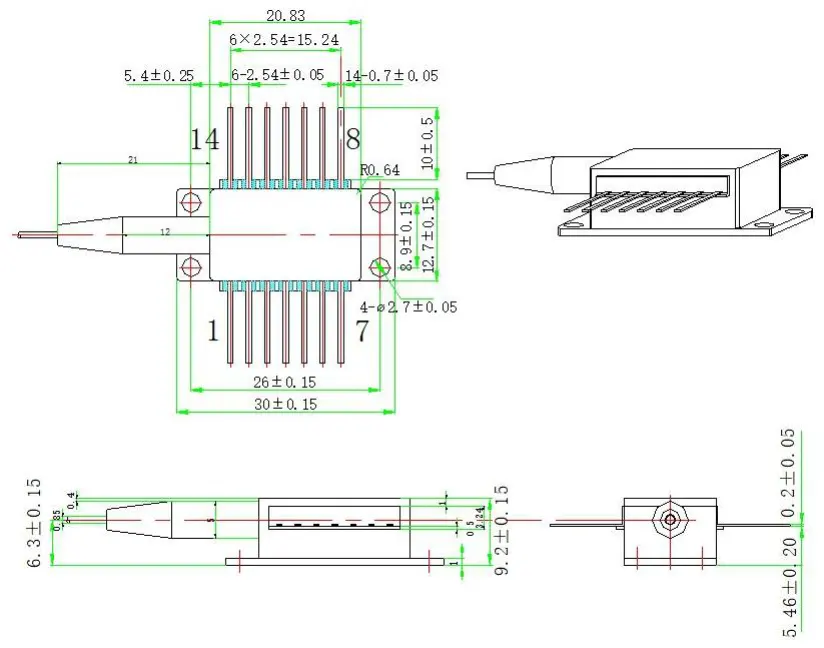

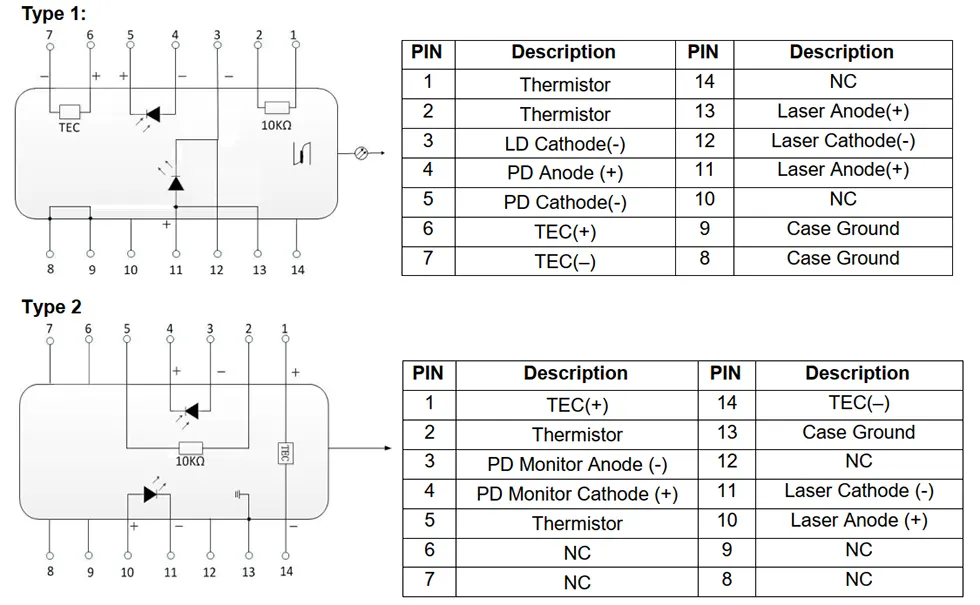

Пакет және түйреуіш анықтамасы-1530нм 40мВт DFB талшықты қосылатын лазер

Тапсырыс беру туралы ақпарат-1530нм 40мВт DFB талшықты біріктірілген лазер

Қолжетімді үлгілер

Ескертпе: C-диапазонындағы реттелетін толқын ұзындықтары, баламалы қуат деңгейлері, әртүрлі талшық ұзындықтары және қосқыш опциялары сұрау бойынша қол жетімді. Теңшелетін конфигурация бағасы мен жеткізу уақыты үшін біздің сату тобына хабарласыңыз.

Неліктен Box Optronics DFB лазерлерін таңдау керек?

· Дәлелденген толқын ұзындығы мен қуат сипаттамалары бар DFB лазерлік чипінің технологиясы

· Жіберу алдында 100% функционалдық сынақ және күйіп қалу скринингі

· Тікелей зауыттан жеткізілетін бәсекеге қабілетті баға

· Икемді тапсырыс саны — ҒЗТКЖ прототиптеріне де, көлемді өндіріске де қолдау көрсету

· Толқын ұзындығы, қуат, талшық ұзындығы, қосқыш және түйреуіш конфигурациясына арналған теңшеу опциялары

· Өндірістік бағдарламалар мен жүйе интеграциясы үшін ұзақ мерзімді жеткізу тұрақтылығы

· Сенімді жұмыс үшін біріктірілген TEC бар герметикалық көбелектің қаптамасы

· Толық бақылаумен DHL/UPS/FedEx арқылы халықаралық жеткізу

Жиі қойылатын сұрақтар (ЖҚС)

С: DFB және FP лазерлерінің айырмашылығы неде?

A: DFB (Таратылған кері байланыс) лазерлері тар сызық ені және жоғары бүйірлік режимді басу коэффициентімен (осы құрылғы үшін SMSR ≥35дБ) бір бойлық режимде (SLM) жұмыс істеуге мүмкіндік беретін кіріктірілген тор құрылымын қамтиды. FP (Fabry-Perot) лазерлері әдетте бірнеше бойлық режимдермен жұмыс істейді және кеңірек спектрлік шығысқа ие.

DFB лазерлері толқын ұзындығын дәл бақылауды және жоғары тұрақтылықты қажет ететін қолданбалар үшін қолайлы, мысалы, WDM жүйелері, талшықты зондтау және дәлдік аспаптары, ал FP лазерлері әдетте толқын ұзындығын қатаң бақылау онша маңызды емес шығындарды қажет ететін қолданбалар үшін қолданылады.

С: Кірістірілген изолятор неліктен маңызды?

A: Талшықты қосылымдардан, оптикалық құрамдас бөліктерден немесе талшық ұштарынан кері шағылысу лазерлік диодқа қайта қосылып, шығыс қуатының ауытқуына, толқын ұзындығының тұрақсыздығына және шуды жоғарылатуы мүмкін. Кірістірілген оптикалық оқшаулағыш оптикалық кері байланысты азайтып, тұрақты шығыс қуатын, толқын ұзындығының тұрақтылығын және төмен шу өнімділігін сақтауға көмектеседі.

С: ТЭК пен термистордың рөлі қандай?

A: Термоэлектрлік салқындатқыш (TEC) және термистор пакеттің температурасын дәл бақылау арқылы лазер чипінің температурасын ұстап тұру үшін бірге жұмыс істейді. Лазердің толқын ұзындығы мен шығыс қуаты температураға тәуелді болғандықтан, температураны дәл бақылау әртүрлі қоршаған орта жағдайларында тұрақты өнімділікті қамтамасыз етеді. 10кОм термистор (B-мәні 3950K) орнатылған температураны ұстап тұру үшін TEC тогын реттейтін TEC контроллеріне температуралық кері байланысты қамтамасыз етеді. Бұл тұрақты толқын ұзындығы мен қуатты қажет ететін қолданбалар үшін өте маңызды.

Q: OC-48 pinout үйлесімді деген нені білдіреді?

A: OC-48 үйлесімді түйреуіш OC-48 (2,5 Гбит/с SONET/SDH) оптикалық байланыс қолданбаларында әдетте қабылданған көбелек пакетінің түйреуіш тағайындауын білдіреді. Бұл үйлесімділік ұқсас электрлік және механикалық интерфейстерді қолданатын жүйелерге біріктіруді жеңілдетеді. Әртүрлі жүйе конструкцияларын орналастыру үшін екі түйреуіш опциясы (1-түр және 2-түр) қол жетімді.

С: Ең аз тапсырыс саны (MOQ) қандай?

A: MOQ 1 дана. Біз икемді тапсырыс мөлшерін қолдаймыз. Стандартты үлгілер ҒЗТКЖ және прототиптеу үшін аз мөлшерде, сондай-ақ өндіріс үшін үлкен көлемде жеткізілуі мүмкін. Қажетті мөлшерде нақты баға белгілеу үшін біздің сату тобына хабарласыңыз.

С: Мен реттелетін толқын ұзындығын немесе қуат деңгейін ала аламын ба?

Ж: Иә, біз теңшеу опцияларын, соның ішінде CWDM-үйлесімді толқын ұзындығын және қол жетімді диапазондағы басқа теңшелген толқын ұзындығын, балама шығыс қуат деңгейлерін, реттелетін талшық ұзындықтарын, әртүрлі қосқыш түрлерін (FC/APC, FC/UPC, LC, т.б.) және арнайы түйреуіш конфигурацияларын ұсынамыз. Арнайы талаптарыңызбен бізбен байланысыңыз, біздің инженерлік командамыз техникалық-экономикалық негіздемелерді қарап, баға ұсынысын береді.

С: 40 мВт шығысқа жету үшін қандай жетек тогы қажет?

A: 25°C температурадағы әдеттегі жұмыс тогы 200 мА, ең көбі 300 мА. Шекті ток әдетте 20 мА (ең аз 14 мА, максимум 50 мА) болады. Нақты жұмыс тогы жеке құрылғылар мен температураға байланысты өзгеруі мүмкін. Тұрақты жұмыс үшін тиісті ток шектеуі және APC (қуатты автоматты басқару) функциясы бар лазерлік диод драйверін пайдалануды ұсынамыз.

С: Көбелек орамы герметикалық түрде жабылған ба?

Ж: Иә, 14 істікшелі көбелектің орамы герметикалық түрде жабылған, ол лазерлік чипті, оқшаулағышты және ішкі құрамдастарды ылғалдан, шаңнан және қоршаған ортаны ластаушы заттардан қорғайды. Бұл сенімді ұзақ мерзімді жұмысты қамтамасыз етеді және өнімнің қызмет ету мерзімі ішінде тұрақты өнімділікті сақтау үшін маңызды.
