1064nm 30mW DFB Butterfly лазерлік диод

Мазмұны

1. 1064 нм енгізу 30 мВт DFB көбелек лазерлік диод

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

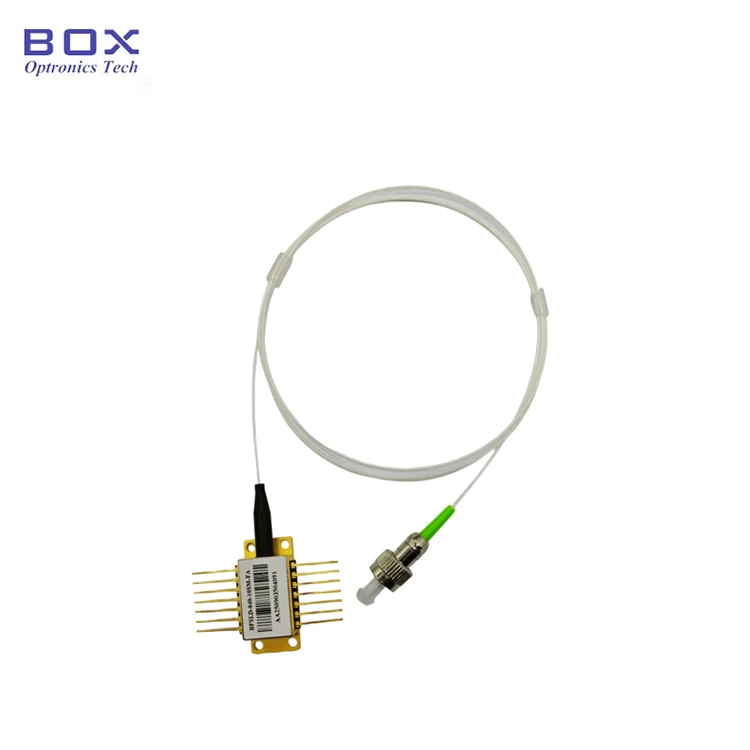

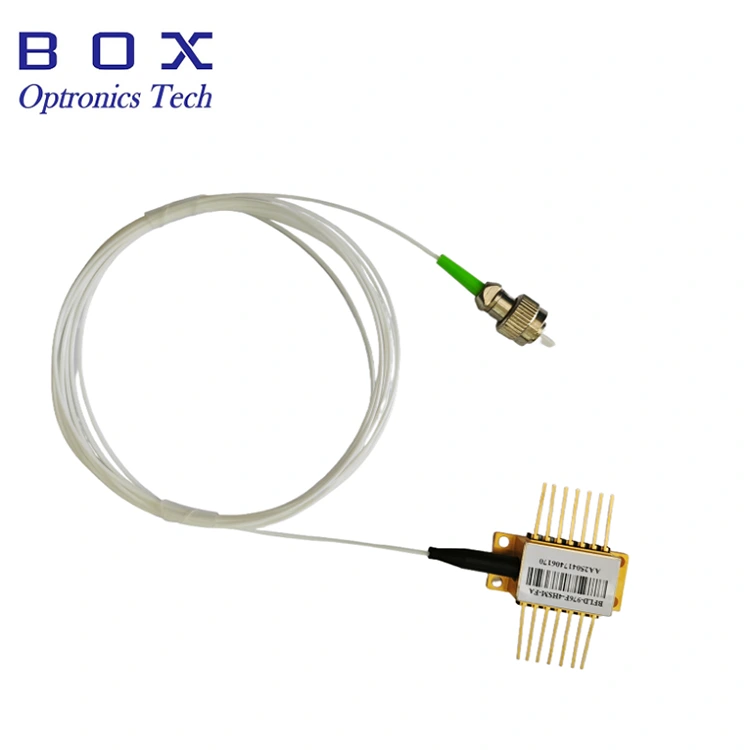

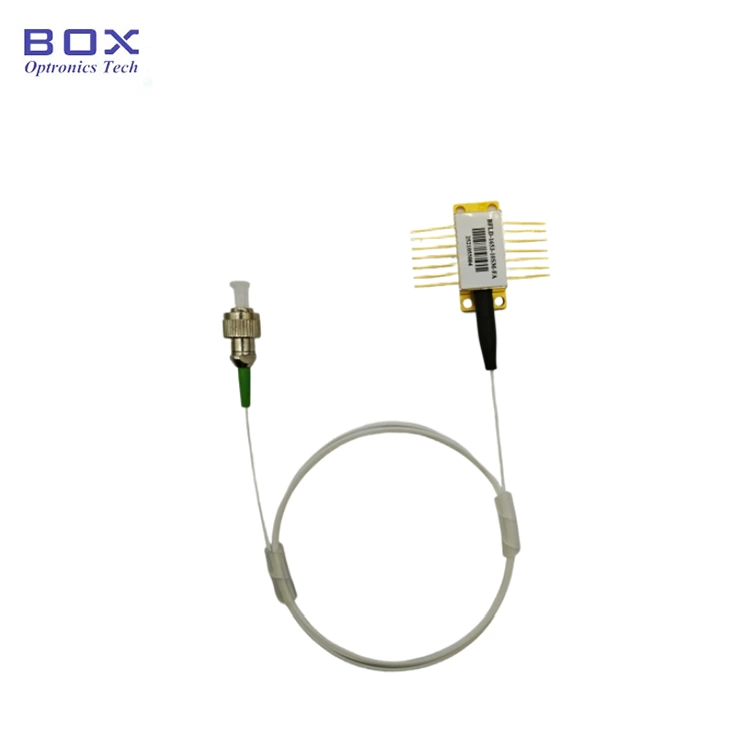

Бұл 14 істікшелі 1064 нм DFB лазерлік диод стандартты көбелек пакеті, орталық толқын ұзындығы 1064 нм, толқын ұзындығына төзімділік +/-1нм және әдеттегі шығыс қуаты 30мВт. Кірістірілген TEC, термистор, изолятор және ұзақ мерзімді тұрақты жұмыс үшін тамаша толқын ұзындығы тұрақтылығымен PD мониторы. Ол негізінен талшықты оптикалық байланыста және зондалауда қолданылады. Қатаң сым түйреуіш анықтамасына сәйкес, TEC бақылауында және талшықтың шамадан тыс иілуі өнімділігі мен қызмет ету мерзімін қамтамасыз ету.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Көп кванттық Ұңғылық (MQW) таратылған кері байланыс (DFB) лазерлері;

● Шығу қуатын қосу 30 мВт дейін;

● SM немесе PM талшықтары;

● 14 істікшелі Термисторы бар BTF пакеті, TEC, изолятор және монитор PD.

Өнім қолданбалары

● Оптикалық талшық коммуникациялар;

● оптикалық құрал;

● талшықты оптикалық сенсор;

● Жарық көзі.

Өнім Мәліметтер

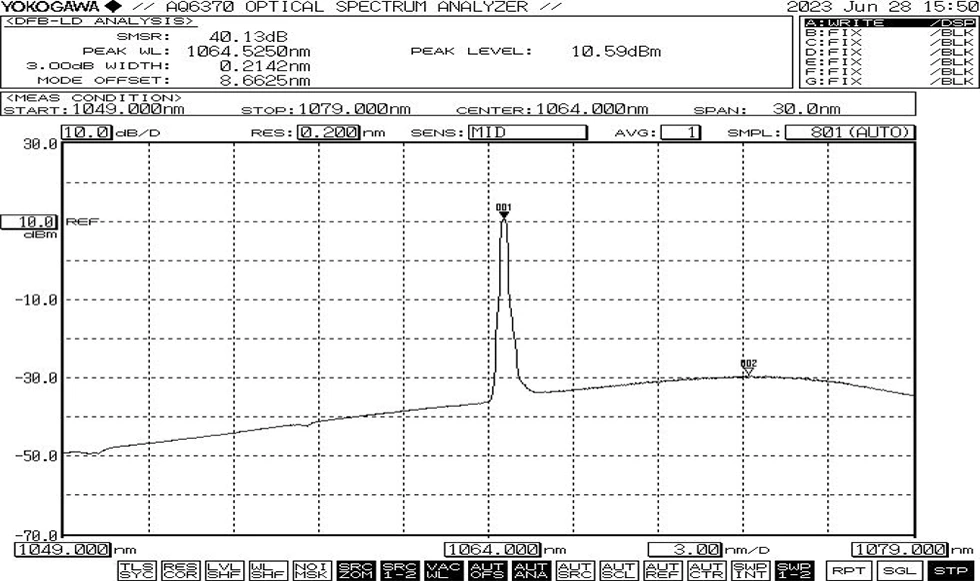

● Әдеттегі спектр: 1064нм, +/-1 WL төзімділігі

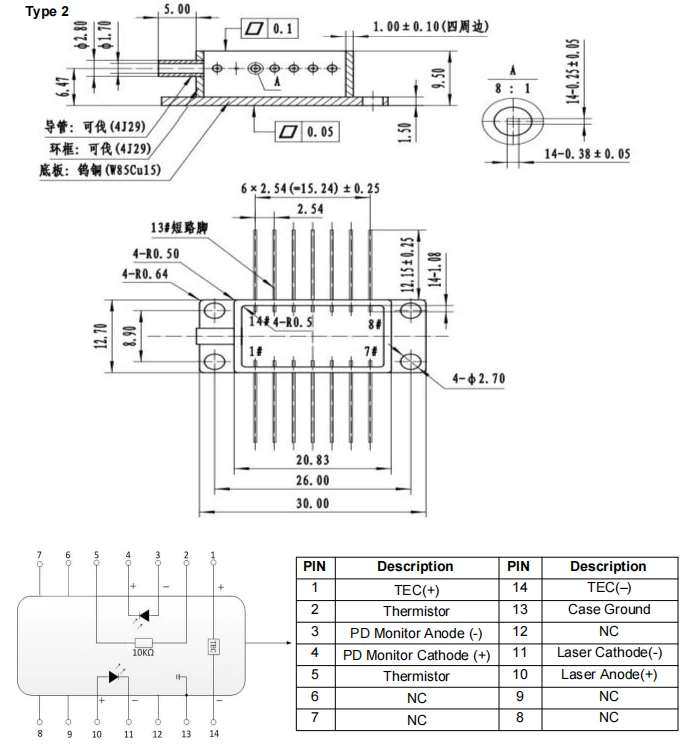

● Пакет сызбасы&PIN-OUT анықтамасы(бірлік:мм)-1064нм 30мВт DFB Көбелек лазерлік диод

● Стандартты керек-жарақтар

* Дербес құрылғы; кірістірілген драйвер жоқ (сыртқы драйвер міндетті емес).

Тапсырыс беру ақпарат

мысалы: BFLD-1064-30SM-FA

(Тапсырыс туралы ақпарат: SM талшығы бар 1064нм 30мВт DFB Butterfly Laser Diode, FC/APC қосқышы, сорғы істікшесі).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Ескертпелер

● Барлық компоненттерді қоспас бұрын, алдымен салқындатқышты іске қосыңыз және содан кейін чиптің қызып кетуін және алдын алу үшін қосымша қуат қосу қадамдарын орындаңыз шамадан тыс жүктеме.

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; істеу талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде және дәнекерлеу үтік дұрыс болуы керек жерге қосылған.

● Қуатты қосу процесі кезінде ешқашан жоғары токты тікелей қолданбаңыз бұл чипті зақымдау қаупін тудырады. Оның орнына құрылғыны ағымдағы деңгейде қосыңыз чиптің табалдырығына жақын, содан кейін аздап токты біртіндеп арттырыңыз қажетті деңгейге жеткенше өседі.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
