1030 нм 50 мВт DFB лазерлік диод модулі

Мазмұны

1. 1030 нм енгізу 50 мВт DFB лазерлік диод модулі

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

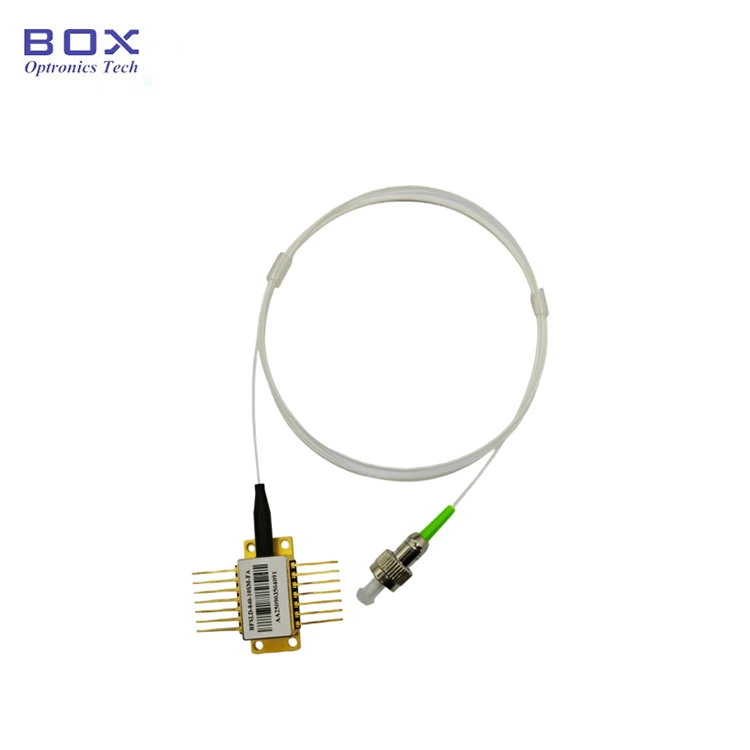

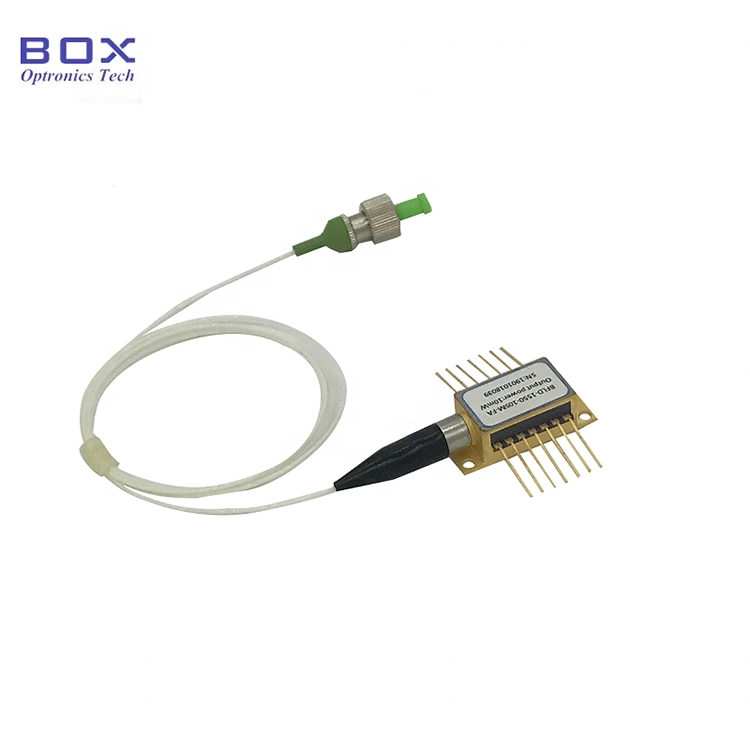

1030нм 50мВт DFB лазерлік диод модулі герметикалық 14 істікшелі көбелек қаптамасында тығыздалған. Ол CW немесе импульстік жұмысты қолдайды және тұрақты спектр үшін TEC салқындатқыш пен термисторды біріктіреді. Спектроскопияға жарамды, телекоммуникация, жарықтандыру және сезу. Қуатты қосар алдында алдымен TEC салқындатқышын іске қосыңыз, содан кейін чиптің қызып кетуіне жол бермеу үшін қуатты шағын қадамдармен қолданыңыз немесе шамадан тыс жүктелуде.

Өнімнің техникалық сипаттамалары

Өнім ерекшеліктері

● Таратылған кері байланыс лазері;

● CW немесе импульстік жұмыс;

● Кірістірілген монитор PD, термоэлектрлік салқындатқыш және термистор;

● Қосымша FC/APC қосқышы.

Өнім қолданбалары

● спектроскопия;

● телекоммуникация;

● Жарықтандыру;

● Сезімдеу.

Өнім Мәліметтер

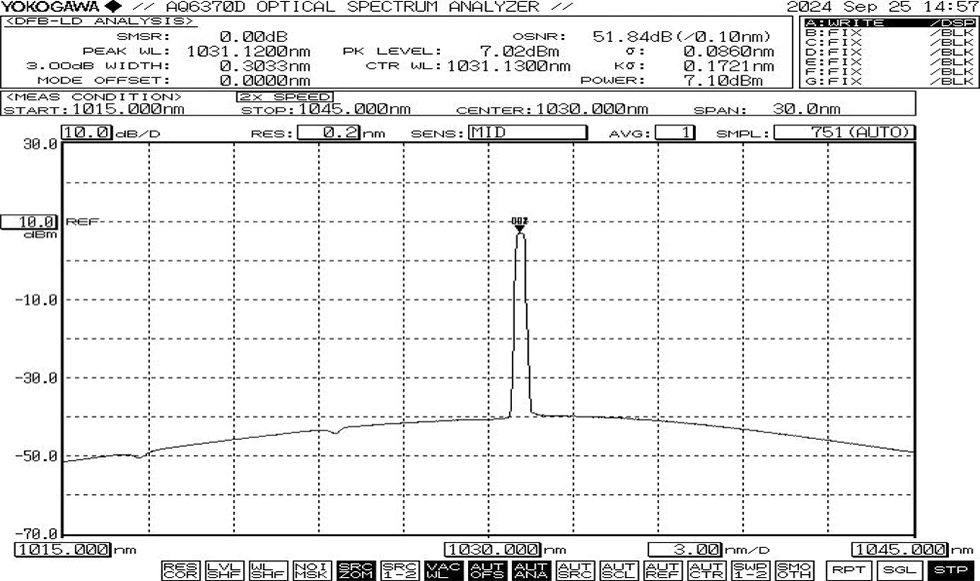

● Әдеттегі спектр: 1030нм, +/-2нм WL төзімділігі

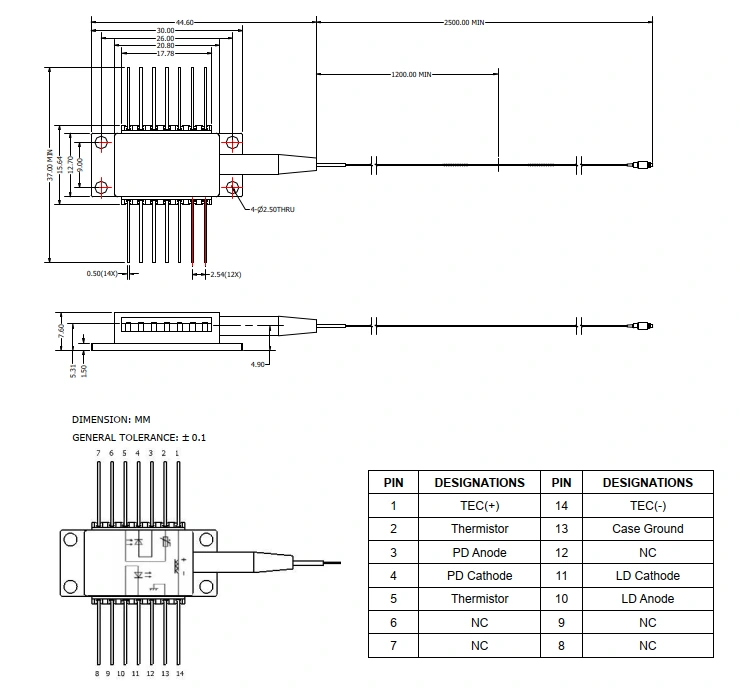

● Пакет сызбасы және түйреуіш анықтамасы (бірлік:мм)

Жиі қойылатын сұрақтар

(1) Бұл температураны өзгерту арқылы толқын ұзындығын реттеуге болады ма? Бұл не коэффициент?

--Толқын ұзындығы/температура коэффициенті 0,01нм/℃.

(2) бұл не талшық түрі?

--Corning HI1060 ,NA=0,14 ,MFD=6,2um@1060nm.

(3) Бұл не қуатты реттеу диапазоны?

--10~100%.

(4) Сіз жасайсыз LD үшін қорғаныш түтік пен қосқышты қамтамасыз ету керек пе?

--Иә. 900um бос түтік және FC/APC қосымша болып табылады.

Тапсырыс беру ақпарат

мысалы: BFLD-D1030-50SM-FA

(Тапсырыс туралы ақпарат: 1030нм 50мВт DFB лазерлік диод модулі, көбелек пакет, SM талшықты, FC/APC қосқышы бар).

Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Ескертпелер

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; істеу талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде және дәнекерлеу үтік дұрыс болуы керек жерге қосылған.

● Құрылғыны пайдаланған кезде жұмыс кернеуін қатаң сақтаңыз және деректер парағында көрсетілген ағымдағы ауқымдар. Негізгі параметрлер, соның ішінде Ith (Шекті ток), Iop max (максималды жұмыс тогы), Vop max (максималды) Жұмыс кернеуі) және λc (Орталық толқын ұзындығы) — сілтеме жасау керек атап айтқанда жөнелту кезінде берілген сынақ есебінде.Ескерту: Пайдалану абсолютті максимум көрсеткіштерден асып кетсе, құрылғыға тұрақты зақым келтіруі мүмкін.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
