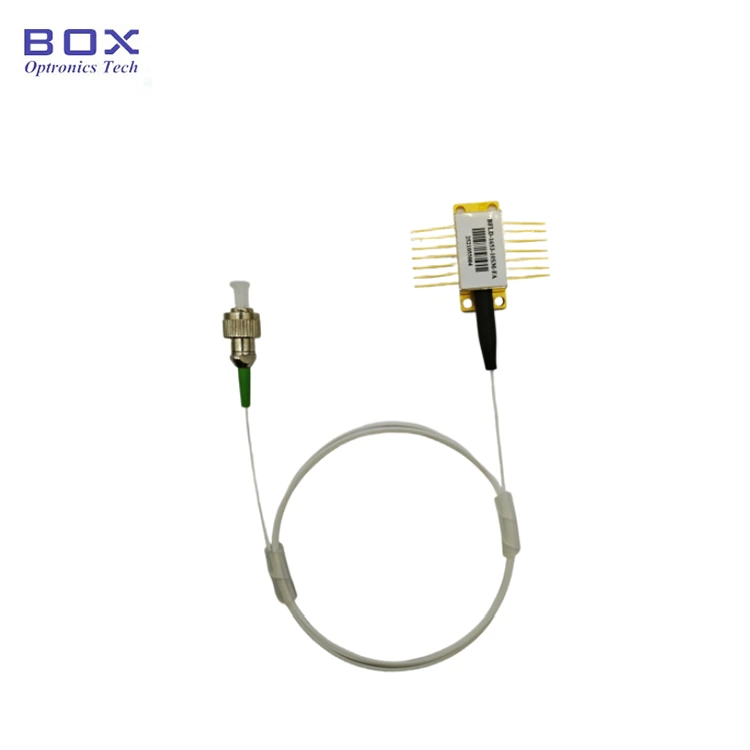

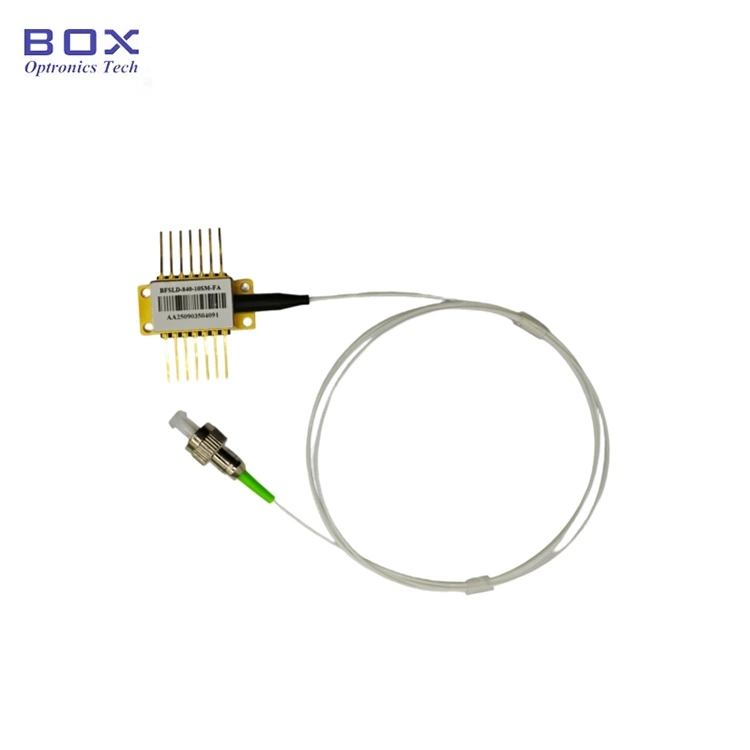

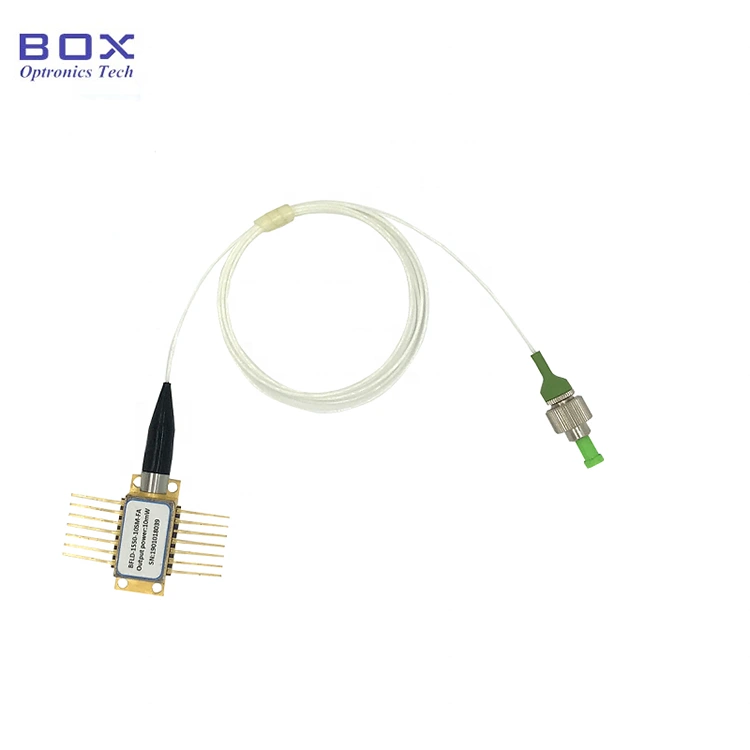

10 мВт C+L жолағы DWDM DFB лазерлік диод

Box Optronics, кәсіпқой оптоэлектрондық құрамдастарды өндіруші, DWDM жүйелері, талшықты-оптикалық зондтау және дәл лазер көзі қолданбалары үшін ±0,2 нм толқын ұзындығы дәлдігі бар жоғары дәлдіктегі таратылған кері байланыс лазері 10 мВт C+L диапазонды DWDM DFB лазерлік диодты ұсынады. С диапазонында және L диапазонында 1527,22 нм (C63) пен 1610,92 нм (L61) аралығындағы қосымша ультра кең толқын ұзындығымен бұл лазер 10 мВт CW оптикалық шығыс қуатын береді. Біріктірілген термоэлектрлік салқындатқышы (TEC), термистор, монитор фотодиоды және кірістірілген оптикалық изоляторы бар салалық стандартты 14 істікшелі көбелек қаптамасында орналасқан.

Сұрау жіберу

Өнім Сипаттамасы

Өнімге шолу-10 мВт C+L диапазоны DWDM DFB лазерлік диод

Box Optronics 10 мВт C+L жолағы DWDM DFB лазерлік диоды — толқын ұзындығы ±0,2 нм дәлдігі және 10 мВт оптикалық шығыс қуаты бар қосымша 1527,22~1610,92нм C+L жолағы толқын ұзындығы бар дәл толқын ұзындығы лазер көзі. Толқын ұзындығын тұрақты басқаруды, шусыз жұмысты және OEM жүйесін оңай біріктіруді қамтамасыз ететін стандартты 14 істікшелі көбелек пакетіндегі біріктірілген TEC, термистор, монитор фотодиод және оптикалық изолятор. DWDM байланыс жүйелеріне, талшықты датчиктерге және дәл оптикалық аспаптарға арналған.

Негізгі мүмкіндіктер-10мВт C+L диапазоны DWDM DFB лазерлік диод

· C+L жолақ ұзындықтары міндетті емес: 1527,22 нм (C63) - 1610,92 нм (L61)

· Жоғары бүйірлік режимді басу коэффициенті: ≥40дБ минимум, 50дБ типтік (CW)

· Төмен салыстырмалы қарқынды шу (RIN): ≤ -145дБ/Гц (20-1000МГц)

· Кірістірілген оптикалық изолятор: ≥30дБ оқшаулау

· Толқын ұзындығын тұрақтандыруға арналған біріктірілген термоэлектрлік салқындатқыш (TEC) және 10 кОм термистор

· Талшық опциялары: SMF-28e бір режимді немесе PM1550 поляризациясын сақтайтын талшық

· Стандартты FC/APC талшық қосқышы немесе теңшелген

· Шығу қуатын бақылау үшін біріктірілген фотодиодты монитор

· Telcordia GR-468 сенімділігіне сәйкес, RoHS сәйкес

Типтік қолданбалар-10мВт C+L диапазоны DWDM DFB лазерлік диод

· С диапазоны және L диапазоны бойынша тығыз толқын ұзындығын бөлу мультиплекстеу (DWDM) беру жүйелері

· DWDM таратқыш модульдері және телекоммуникациялық желілерге арналған транспондер карталары

· Температураны, деформацияны және дірілді өлшеуге арналған талшықты-оптикалық сенсорлық жүйелер

· Оптикалық спектр талдауы және толқын ұзындығының анықтамалық көздері

· Оптикалық құрамдастарды сынау және сипаттау жабдығы

· Фотоника және оптикалық байланыс зертханаларындағы зерттеулер мен әзірлемелер

· Телекоммуникациялық тасымалдау жабдығына және сынақ құралдарына OEM интеграциясы

Өнім сипаттамалары-10 мВт C+L диапазоны DWDM DFB лазерлік диод

Абсолютті максималды рейтингтер

Параметр	Таңба	Шарт	Мин.	Түр.	Макс.	Бірлік
Сақтау температурасы	Ц	-	-40	-	85	°C
Жұмыс корпусының температурасы	Жоғарғы	-	-20	-	70	°C
Алға ток	ЕГЕР	CW	-	-	200	мА
Лазерлік кері кернеу	VLR	-	-	-	2	V
PD алға ток	IFPD	-	-	-	5	мА
PD кері кернеуі	VRPD	-	-	-	10	V
TEC ток	ITEC	-	-	-1.5	+1,5	A
TEC кернеуі	VTEC	-	-	-3.5	+3,5	V

Оптикалық сипаттамалар (T = 25°C лазер температурасы)

Параметр	Таңба	Сынақ шарты	Мин.	Түр.	Макс.	Бірлік
Орталық толқын ұзындығы	λc	TL=15~35°C, CW	Таңдалған арналарда көрсетіледі			nm
Ең жоғары оптикалық шығыс қуаты	PO	-	10	-	-	мВт
Спектрлік сызық ені	LW	FWHM	-	3	5	МГц
Бүйірлік режимді басу коэффициенті	SMSR	CW	40	50	-	дБ
Оптикалық оқшаулау	-	-	30	-	-	дБ
Шудың салыстырмалы қарқындылығы	RIN	20–1000 МГц	-	-	-145	дБ/Гц
Толқын ұзындығының ауытқуы (EOL)	Δλ	25 жыл өмір сүру	-	-	±0,1	nm
Толқын ұзындығының температуралық коэффициенті	Δλ/ΔT	TEC 15°C - 35°C	-	0.09	-	нм/°C
Толқын ұзындығының ток коэффициенті	Δλ/ΔI	-	-	0.01	-	нм/мА

Электрлік сипаттамалар (T = 25°C лазер температурасы)

Параметр	Таңба	Сынақ шарты	Мин.	Түр.	Макс.	Бірлік
Шекті ток	Ith	-	-	10	35	мА
Еңістің тиімділігі	η	PO=10mW, CW	0.05	0.13	0.2	мВт/мА
Жұмыс тогы	Iop	PO=10mW, CW	-	100	150	мА
TEC Температураны орнату	Ц	-	15	-	35	°C
Лазерлік алға кернеу	В.Ф	PO=10mW, CW	-	1.2	3.0	V
PD ағынын бақылау	IMPD	PO=10mW, CW	10	-	2500	мкА
Қараңғы токты бақылау	ID	IF=0mA, VRPD=5V	-	-	0.1	мкА
Термисторлық ток	ITC	-	10	-	100	мкА
Термистор кедергісі	RTH	TL=25°C	9.5	10	10.5	кОм
Термистор тұрақтысы	B	-	3800	-	4100	K
TEC ток	ITEC	TL=25°C, TC=70°C	-1.5	-	+1,5	A
TEC кернеуі	VTEC	TL=25°C, TC=70°C	-3.5	-	+3,5	V
TEC сыйымдылығы	ΔT	Tc=70°C	-	-	50	°C

Таңдалған арналар: Бөлшек нөмірі және төмендегідей лазерлік орталық толқын ұзындығы тізімі

Арна	Бөлшек нөмірі	Мин. Толқын ұзындығы (нм)	Түр. Толқын ұзындығы (нм)	Макс. Толқын ұзындығы (нм)	Бірлік
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

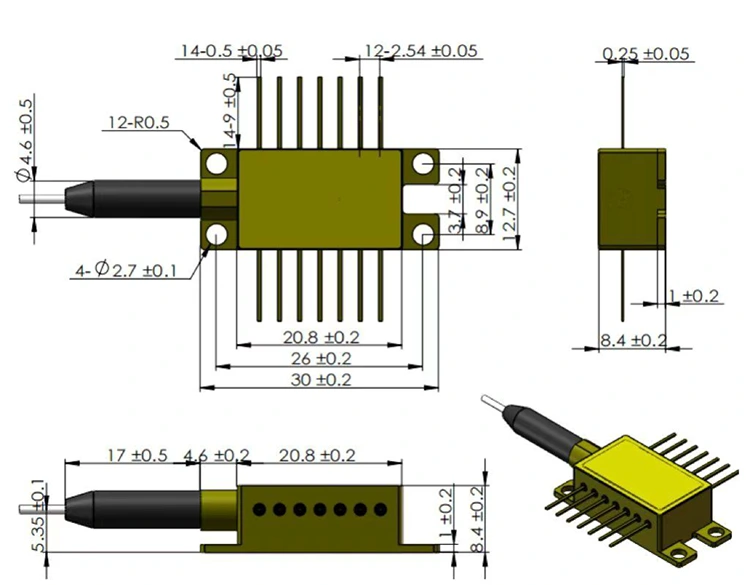

Пакет және PIN анықтамасы

Пакет түрі: 14 істікшелі герметикалық көбелек пакеті

Кірістірілген компоненттер: оптикалық изолятор, термоэлектрлік салқындатқыш (ТЭК), термистор, монитор фотодиод

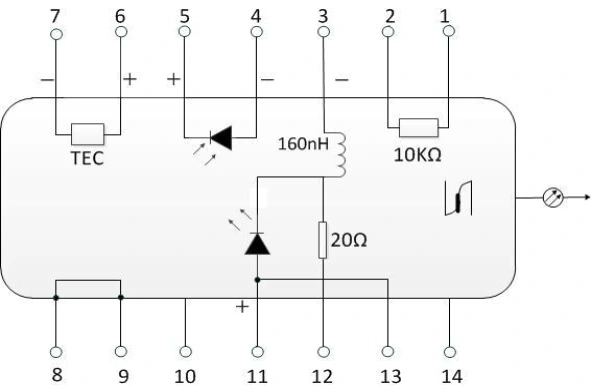

1 PIN-out теріңіз

Pin	Сипаттама	Pin	Сипаттама
1	Термистор	14	NC (байланыс жоқ)
2	Термистор	13	Лазерлік анод (+)
3	Лазерлік тұрақты ығысу (катод) (-)	12	Лазерлік радиожиілік катод (-)
4	PD мониторының аноды (-)	11	Лазерлік анод (+)
5	PD мониторы катод (+)	10	NC (байланыс жоқ)
6	TEC (+)	9	Кейс негізі
7	TEC (-)	8	Кейс негізі

2 PIN-out теріңіз

Pin	Сипаттама	Pin	Сипаттама
1	TEC (+)	14	TEC (-)
2	Термистор	13	Кейс негізі
3	PD мониторының аноды (-)	12	NC (байланыс жоқ)
4	PD мониторы катод (+)	11	Лазерлік катод (-)
5	Термистор	10	Лазерлік анод (+)
6	NC (байланыс жоқ)	9	NC (байланыс жоқ)
7	NC (байланыс жоқ)	8	NC (байланыс жоқ)

Тапсырыс туралы ақпарат-10мВт C+L диапазоны DWDM DFB лазерлік диод

Модельдік номенклатура

BFLD - XXXX - XX - XX - XX (-X)

Мысал: BFLD-C34-10SM-FA

Өріс	Код	Сипаттама
Лазер түрі	BFLD	ButterflyDFB лазерлік диод
Толқын ұзындығы	Cxx /Hxx/ Lxx/Qxx	C63-C01orH62-H01 немесе L00-L61 немесе Q00-Q61
Шығу қуаты	10	10 мВт
Талшық түрі	SM / PM	SM = Бір режимді (SMF-28e); PM = Поляризацияны сақтау (PM1550)
Қосқыш түрі	FA / SA	FA = FC/APC; SA = SC/APC; Басқа қосқыштар қол жетімді
Белгілеу	NULL / 2	NULL = 1-түр (әдепкі); 2 = 2 типті сорғы

Жиі қойылатын сұрақтар (ЖҚС)

С: 1 типті және 2 типті түйреуіш конфигурацияларының айырмашылығы неде?

A: 1 түр әдетте DWDM таратқыштары мен жоғары жылдамдықты оптикалық байланыс қолданбалары үшін пайдаланылатын стандартты телекоммуникациялық көбелек түйреуіш конфигурациясына сәйкес келеді. Ол телекоммуникациялық лазерлік драйвер схемаларымен үйлесімділікті қамтамасыз ету үшін лазерлік ығысу, РЖ модуляциясы, TEC, термистор және монитор фотодиод сигналдары үшін арнайы қосылымдарды қамтамасыз етеді.

2 түрі жеңілдетілген электр интерфейсі және жоғары қуатты сорғы жұмысы мен жылуды басқару үшін басқа TEC құрылымы бар сорғы лазерлік қолданбалары үшін оңтайландырылған.

Екі конфигурацияда бірдей 14 істікшелі көбелектің механикалық пакеті пайдаланылады, бірақ олардың электрлік түйреуіш тағайындаулары әртүрлі. Олар механикалық үйлесімді, бірақ әртүрлі ПХД орналасулары мен драйвер конструкцияларын қажет етеді.

С: Неліктен кіріктірілген оптикалық изолятор DWDM және сенсорлық қолданбалар үшін маңызды?

A: DWDM беру және талшықты анықтау жүйелерінде қосқыштардан, талшықты интерфейстерден және оптикалық компоненттерден алынған оптикалық шағылыстар лазер қуысына қайта қосылуы мүмкін. Бұл оптикалық кері байланыс режимнің тұрақсыздығына, толқын ұзындығының ауытқуына, шудың жоғарылауына және жүйе өнімділігінің төмендеуіне әкелуі мүмкін.

≥30 дБ оқшаулауы бар кіріктірілген оптикалық оқшаулағыш бұл кері шағылысуларды басады, толқын ұзындығының тұрақтылығын жақсартады, кері байланыс тудыратын шуды азайтады және когерентті анықтау, талшықты сезу және шуылсыз оптикалық беру сияқты қолданбаларда сенімді жұмысты қамтамасыз етеді.

С: Стандартты C+L жолағы тізімінен тыс реттелетін толқын ұзындығын ала аламын ба?

A: Иә. Біз арнайы қолданба талаптарына негізделген теңшелген толқын ұзындығын қолдаймыз. DWDM лазерлік өнімдері үшін теңшелген толқын ұзындығы біздің білікті толқын ұзындығы диапазонында қолжетімді (мысалы, чиптің қолжетімділігіне байланысты 1527–1611 нм).

Толқын ұзындығының басқа жолақтары, соның ішінде O-диапазоны (1260–1360 нм) және S-диапазондары (1460–1530 нм) арнайы қолданбалар үшін де қарастырылуы мүмкін.

Таңдамалы толқын ұзындығының мүмкіндігі лазерлік чиптің қолжетімділігіне, тор дизайнына және өндіріс кестесіне байланысты. Бағалау үшін мақсатты толқын ұзындығы мен қолданба туралы мәліметтермен бізге хабарласыңыз.

Қатысты өнімдер

· CATV -ITU-T Grid CH18-64 1526,44~1563,05 нм үшін DWDM 14PIN Butterfly аналогтық лазері, жоғары сызықты RF-талшықты тарату

· LAN-WDM 10 мВт талшықты қосылатын лазер - 1266,5~1345,5нм қосымша, 400G/800G оптикалық қабылдағыштарға арналған

· CWDM 1270-1650nm DFB лазер көзі - оптикалық байланыс және таратылған талшықты-оптикалық зондтау үшін

· 1550нм 1 Вт талшықты біріктірілген лазер - талшықты лазерді себуге, оптикалық күшейтуге және өнеркәсіптік фотоникаға арналған жоғары қуат көзі

· 1550нм DFB 100KHz BTF Тар сызықты лазер - когерентті байланыс, LiDAR және дәлдікпен сезіну үшін төмен фазалық шу көзі

Деректер парағы-10мВт C+L диапазоны DWDM DFB лазерлік диод

Деректер парағы

Болашақта оңай анықтама алу үшін осы бетті белгілеңіз.

Hot Tags: Қытай 10 мВт C L жолағы DWDM DFB лазерлік диод өндіруші, жеткізуші, зауыт

Қатысты санат

Сұрау жіберу

Байланыс ақпараты



Мекенжай

901-бөлме, А корпусы, Rongchao New Era Plaza, №3 Lanqing 1st Road, Luhu қауымдастығы, Гуанху шағын ауданы, Лонхуа ауданы, Шэньчжэнь, 518110, Қытай


Тел

+86-13322933691


Электрондық пошта

sales06@boxoptronics.com

Жаппай тапсырыстар бойынша бәсекеге қабілетті бағаны іздеп жүрсіз бе? Өнімділігі жоғары DFB лазерлері, SLED құрылғылары және PM талшықты құрылғылары үшін Box Optronics-ке сұрау жіберіңіз. 24 сағат ішінде кәсіби баға ұсынысын алыңыз.
