CWDM 1270-1650nm DFB лазер көзі

Мазмұны

1. Кіріспе Кірістірілген жетек тізбектері бар CWDM 1270-1650nm DFB лазерлік көзі

2. Техникалық Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Өнім туралы мәліметтер

6. Қауіпсіз пайдалану нұсқаулығы

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы және сынақ парағы

9. Баға ұсыныстары және төлем

10. Жеткізу уақыты

11. Операциялық ескертулер және Техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

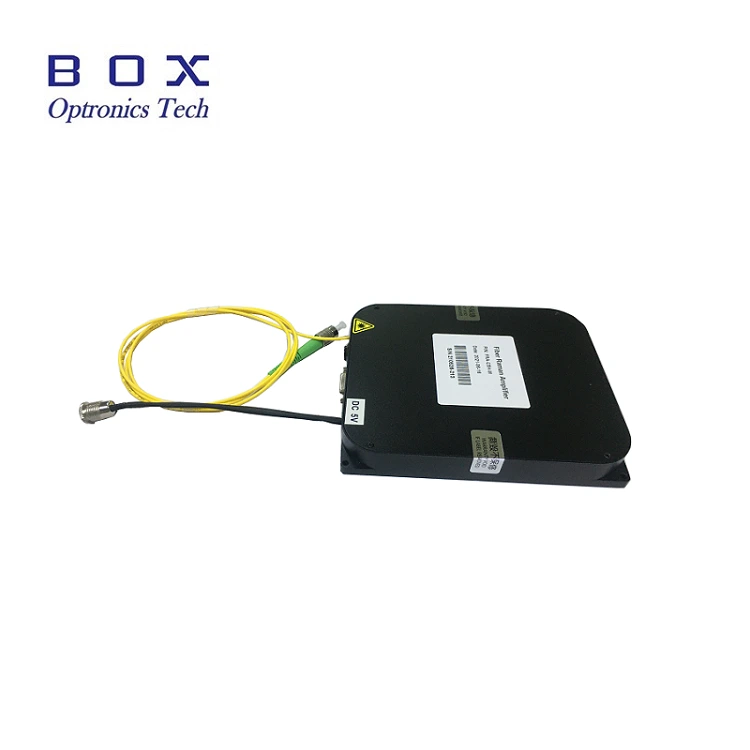

Бұл CWDM 1270-1650nm DFB лазер көзі DFB жартылай өткізгіш лазер чипін қабылдайтын кірістірілген жетек схемалары, шығысы бар 10 мВт-тан жоғары қуат, SM/PM талшығы және тамаша қуат пен спектрлік тұрақтылық. Ол байланыс интерфейсі бар үстел үсті және модульдік конфигурацияларды қолдайды немесе жүйелерді біріктіруге арналған мониторинг бағдарламалық құралы. Сызықты емес оптика үшін қолайлы зерттеу, талшықты лазерлік айдау және оптикалық сынақ жүйелері. Жиі қосылудан аулақ болыңыз/ шаңның жиналуын және соңғы бетті болдырмау үшін талшықты қосқыштарды ажырату зақымдану.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Қуат және спектрлік тұрақтылық;

● Шығу қуаты реттелетін 10~100%;

● Модуль/үстел қосымша, оңай байланыс бақылауы бар интеграция;

● Қолдайды Әр түрлі оптикалық жүйелерге сәйкес келетін SM/PM талшықты теңшеу.

Өнім қолданбалары

● Оптикалық тарату жүйелері;

● Талшықты лазерді айдау;

● Сызықты емес оптиканы зерттеу.

Өнім мәліметтері

● CWDM толқын ұзындығы 1270~1650нм, WL төзімділігі +/-3нм.

(Әрбір 20 нм бір толқын ұзындығы қол жетімді.)

1270нм 1290нм 1310нм 1330нм 1350нм 1370нм 1390нм 1410нм 1430нм 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

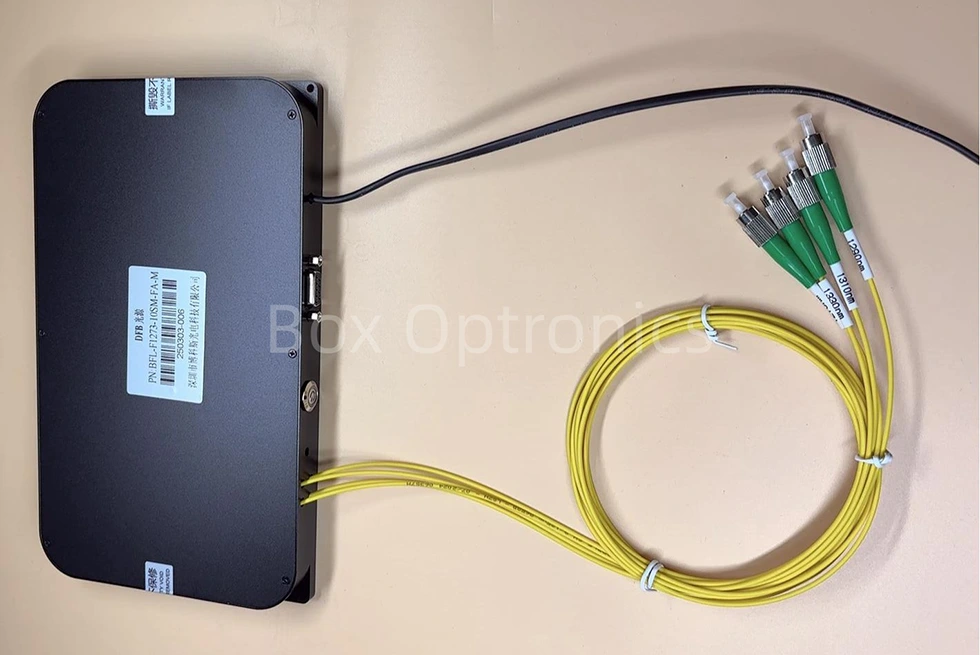

* Теңшелген көп арналы DFB лазер көзін қолдау

● Стандартты керек-жарақтар

Операция қадамдары

1-қадам. Қаптаманы ашу: Құрамас бұрын тексеріңіз барлық керек-жарақтар, соның ішінде лазерлік бастапқы модуль, USB деректері толық ма кабель, қуат адаптері, сынақ есебі және т.б.

2-қадам. Қуат көзі: тұрақты токқа қосылған коммутациялық қуат көзі немесе олардың қуатына сәйкес келетін реттелетін қуат көзі қамтамасыз ету талаптары. Түпнұсқаға сәйкес келетін қуат адаптерін ғана пайдаланыңыз (DC5V немесе DC12V). Дұрыс емес қуат адаптерлері жарық көзін зақымдауы мүмкін. (Қуат адаптері жергілікті кернеу стандарттарына сәйкес жеткізіледі.)

3-қадам. Шығыс талшықты қосу: ашыңыз талшық қосқышындағы немесе фланецтегі шаң қақпағын жабыңыз, талшықтың ұшын тексеріңіз және талшықты қосыңыз немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз ластануы мен зақымдануының жоқтығын растағаннан кейін.

Setp4. Негізгі компьютерге қосылу: Қолдану DFB лазер көзі мен компьютерді қосу үшін USB-RS485 DB9 деректер кабелі; анықтау үшін компьютер алдымен арнайы сериялық порт драйверін орнатуы керек USB-RS485 сериялық портының деректер кабелі, әйтпесе негізгі компьютердің бағдарламалық құралы және жарық көзі модулін дұрыс қосу және байланыстыру мүмкін емес. Сұраңыз Жүргізушіге арналған қорап оптроникасы.

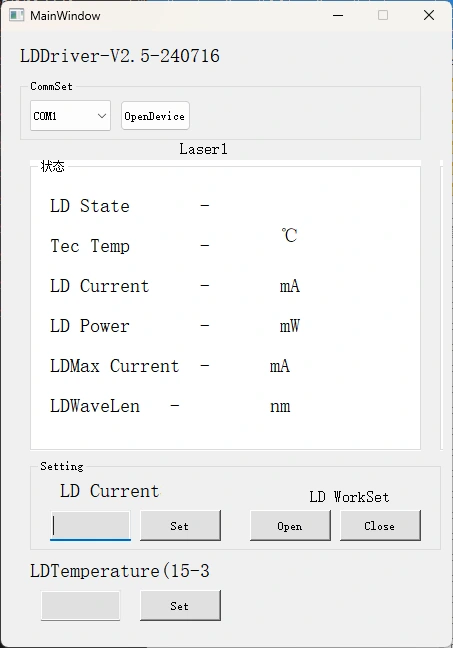

Step5.Control бағдарламалық құралы: Box Optronics сериялық пәрменді немесе ДК бағдарламалық құралын қамтамасыз етеді DFB лазер көзінің LD тогы мен LD температурасын басқарыңыз. таңдаңыз дұрыс портты таңдап, ағымдағы және температураны орнатыңыз, содан кейін ашу түймесін басыңыз. (Кімге зақымдануды болдырмаңыз, бастапқы жұмыс кезінде жетек тогын баяу арттырыңыз. Болма толық токты дереу қолданыңыз.)

6-қадам. Пайдаланғаннан кейін жабу түймесін басып, қуат көзін өшіріп, ажыратыңыз талшықты байланыс.

Тапсырыс беру ақпарат

мысалы: BLD-1550-1HSM-FA-M

(Тапсырыс туралы ақпарат: кірістірілген дискісі бар CWDM 1550nm DFB лазер көзі Схемалар, шығыс қуаты 100 мВт, SMF-28e талшығы бар, FC/APC қосқышы, модуль пакет).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер және Техникалық қызмет көрсету

● Алдын алу үшін талшықты қосқыштарды жиі қосудан/ажыратудан аулақ болыңыз шаңның жиналуы және бет жағының зақымдалуы.

● Талшықты қосқыштарды түксіз майлықпен тазалап, а көмегімен тексеріңіз қосу алдында талшықты бет детекторы. Әрқашан талшықтарды қосыңыз/ажыратып отырыңыз беті жанып қалмас үшін қуатсыз. Пайдаланылмаған қосқыштарды шаң қақпақтарымен жабыңыз.

● Жабдықты құрғақ, ылғалсыз жерде сақтаңыз.

● Лазер көзі модулін ұзақ уақыт пайдаланған кезде мынаны есте сақтаңыз модульдің жылу бөлінуін және желдетуін қарастырып, орнатыңыз радиатордағы модуль.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
