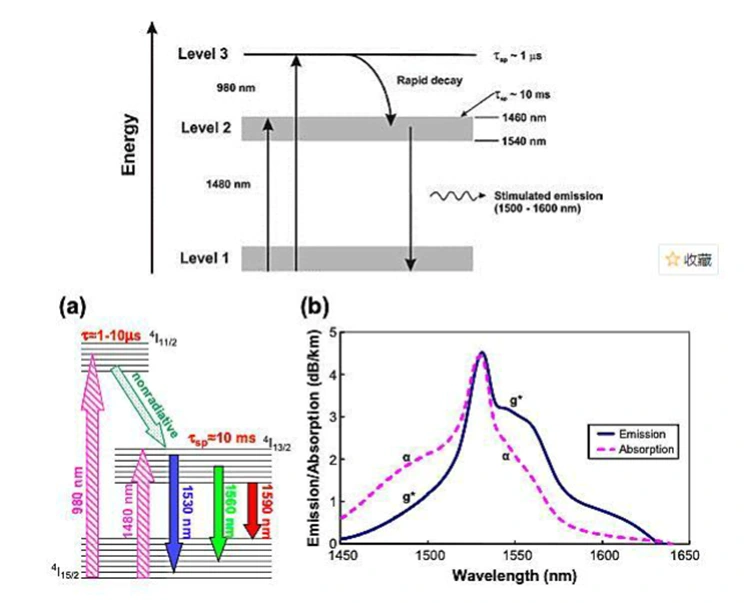

● Энергия эрбий қосылған талшыққа 980 нм немесе 1480 нм сорғы көздерін пайдалана отырып, негізгі күйдегі эрбиум иондарын (Er³⁺) жоғары энергия деңгейлеріне шығарады; содан кейін бұл иондар метастабилді күйге дейін тез босаңсып, осылайша популяциялық инверсияға қол жеткізеді.
● 1550 нм сигнал шамы эрбий қосылған талшық арқылы өткенде, ол ынталандырылған эмиссия процесін іске қосады; бұл метатұрақты эрби иондарының (Er³⁺) негізгі күйге қайта ауысуын тудырады, сигнал жарығына бірдей когерентті фотондарды босатады, осылайша сигнал қуатының экспоненциалды күшейтуіне қол жеткізеді (кіші сигнал режимінде).
● Көпмодты сорғыны біріктіру технологиясымен біріктірілген эрбиум-иттербийді біріктірілген талшықтарды қолдану арқылы қаныққан шығыс қуатын айтарлықтай арттыруға болады (бірнеше ватт қуат деңгейіне жету), осылайша өте ұзақ қашықтыққа суасты кабельдерінің, жоғары қуатты CATV жүйелерінің және жоғары тығыздықтағы тарату сценарийлерінің талаптарына жауап береді.
|

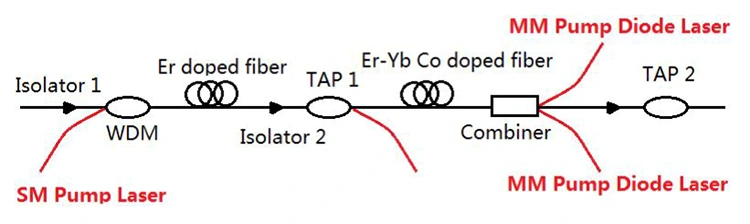

Құрамдас |
Сипаттама |
|
Оптикалық изолятор |
Оптикалық сигналдарды бір бағытта өткізеді, шағылысқан жарықтың өздігінен тербеліс тудыруына жол бермейді және сорғы көзі мен сигнал байланысының тұрақтылығын қорғайды. |
|
WDM қосқышы |
Бір режимді (SM) 980/1480 нм сорғы жарығы мен 1550 нм сигнал жарығын бір уақытта энергия мен сигнал беру үшін эрбий қосылған талшыққа тиімді біріктіреді. |
|
Эр-қоспаланған талшық |
Негізгі күшейту ортасы, ол эрбиум иондарының энергетикалық деңгейге ауысуы арқылы оптикалық сигналдарды күшейтеді, негізгі күшейту мен шу өнімділігін анықтайды. |
|
TAP Splitter |
Негізгі сілтемеге әсер етпестен қуатты бақылау үшін нақты уақытта оптикалық сигналдың бір бөлігін түртіп, жүйе күйінің визуализациясын қосады. |
|
Er-Yb Бірлескен қоспаланған талшық |
Сорғыны сіңіру тиімділігін және қаныққан шығыс қуатын жақсартады, жоғары қуатты және ұзақ қашықтыққа күшейту қолданбалары үшін жарамды. |
|
Комбайнер |
Жоғары қуатты сорғы инъекциясын жүзеге асыру және кезеңнен кейінгі кірісті арттыру үшін алдын ала күшейтілген сигнал шамы бар көп режимді (ММ) сорғы жарығын біріктіріңіз; жоғары қуатты EYDFA конструкцияларында кеңінен қолданылады. |
|
PumpLaserSource |
980 нм / 1480 нм қозу энергиясын қамтамасыз етеді: • 980 нм сорғы: төмен шу, жоғары тиімділік, орташа және қысқа қашықтыққа арналған қолданбаларға жарамды • 1480 нм сорғы: жоғары қанықтыру қуаты, ультра ұзақ қашықтыққа және суасты кабельдік қолданбаларына жарамды • Көп режимді сорғы: жоғары қуатты күшейту талаптарына сай келеді |
980нм TEC салқындатылған сорғы лазерлік диод
Кірістірілген жетек тізбектері бар 980нм сорғы диодты лазерлік модулі
C-диапазонында эрбиум қосылған талшықты күшейткіш күшейткіш
1457нм Раман сорғысының лазерлік көзі
1-сұрақ: сәйкесінше 980 нм және 1480 нм айдаудың артықшылықтары қандай?
A1: 980 нм айдаудың артықшылықтары: сорғыны түрлендірудің жоғары тиімділігі және төмен шу көрсеткіші. Бұл астаналық желілерде, кіру желілерінде және кейбір деректер орталығының өзара қосылу сценарийлерінде кеңінен қолданылатын төмен және орташа қуатты EDFA үшін негізгі таңдау болып табылады.
1480 нм айдаудың артықшылықтары: сорғының жоғары кванттық тиімділігі және қаныққан шығыс қуатын айтарлықтай жақсартатын бір құрылғының жоғары шығыс қуаты. Бұл жоғары қуатты EDFA үшін негізгі сорғы шешімі, әсіресе ультра-ұзақ магистральдық желілерге, суасты оптикалық кабельдеріне және жоғары сыйымдылықты ұзақ қашықтыққа тарату сценарийлеріне жарамды.
2-сұрақ: Бір режимді және көп режимді EDFA арасындағы айырмашылық неде?
A2: Өнеркәсіптегі барлық негізгі EDFA бір режимді EDFA болып табылады; коммерциялық тұрғыдан жарамды көп режимді EDFA өнімдері жоқ. Бір режимді EDFA бір модты талшықтың төмен жоғалту сипаттамаларына сәйкес келетін бір модты талшықты жүйелер үшін арнайы әзірленген. Олар негізінен алыс қашықтыққа оптикалық тарату үшін пайдаланылады және телекоммуникациялар мен қалааралық деректер орталығын таратудың негізгі компоненттері ретінде қызмет етеді. Көп режимді талшық тек 100 метрге жуық қысқа қашықтыққа жіберу үшін жарамды, жоғары тасымалдау шығыны және көп жолды дисперсия. Қысқа қашықтық сценарийлеріндегі пайданы өтеу үшін EDFA орнына шағын жартылай өткізгішті оптикалық күшейткіштерге (SOA) артықшылық беріледі.
3-сұрақ: Толқын ұзындығы диапазоны EDFA өнімділігіне әсер ете ме?
A3: Иә, толқын ұзындығы EDFA өнімділігіне әсер етеді. EDFA негізінен шамамен 1550 нм ортада орналасқан C және L диапазонында жұмыс істейді. Жобаланған диапазонда олар тегіс пайда мен төмен шуды қамтамасыз етеді; диапазоннан асып кетсе, күшейту азайып, шу жоғарылайды. EDFA өнімділігін қамтамасыз ету үшін күшейткіштің толқын ұзындығы диапазоны жүйе талаптарына сәйкес келетініне көз жеткізіңіз.
-
