Кірістірілген жетек тізбектері бар 980нм сорғы диодты лазерлік модулі

Мазмұны

1. Кіріспе Кірістірілген жетек тізбектері бар 980нм сорғы диодты лазерлік модулі

2. Техникалық Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Стандартты керек-жарақтар

6. Қауіпсіз пайдалану нұсқаулығы

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы және сынақ парағы

9. Баға ұсыныстары және төлем

10. Жеткізу уақыты

11. Операциялық ескертулер және Техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

Кірістірілген дискісі бар 980нм сорғы диодты лазерлік модуль Схемалар оптикалық байланыс, талшықты күшейту, және сызықты емес оптиканы зерттеу. Ол лазерлік чипті, жетек тізбегін біріктіреді, температураны реттейтін қорғаныс блогы және талшықты шығару құрылымы бір, жоқ сыртқы диск қажет, қосу және ойнату. 200mW/ 400mW/ 600mW қол жетімді. SM талшық және PM талшығы міндетті емес. 1 жылдық кепілдік. Лазер көзін пайдаланған кезде модульді ұзақ уақыт бойы пайдалану үшін, жылу диссипациясын ескеруді ұмытпаңыз. қойыңыз радиатордағы модуль.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Кірістірілген интегралды жетек схемалары, сыртқы жоқ драйвер тақтасы қажет.

● Ықшам және шағын өлшем, интеграцияға жарамды және оңай орнату.

● Қуат және спектрлік тұрақтылық.

● Байланыс интерфейсі үйлесімді.

Өнім қолданбалары

● Талшықты күшейткіштерге арналған сорғы көзі (EDFA).

● Лазерлік зондтау аппаратурасы.

● Оптикалық талшықты байланыстарды беру жүйелер.

● Биологиялық анықтау.

Өнім мәліметтері

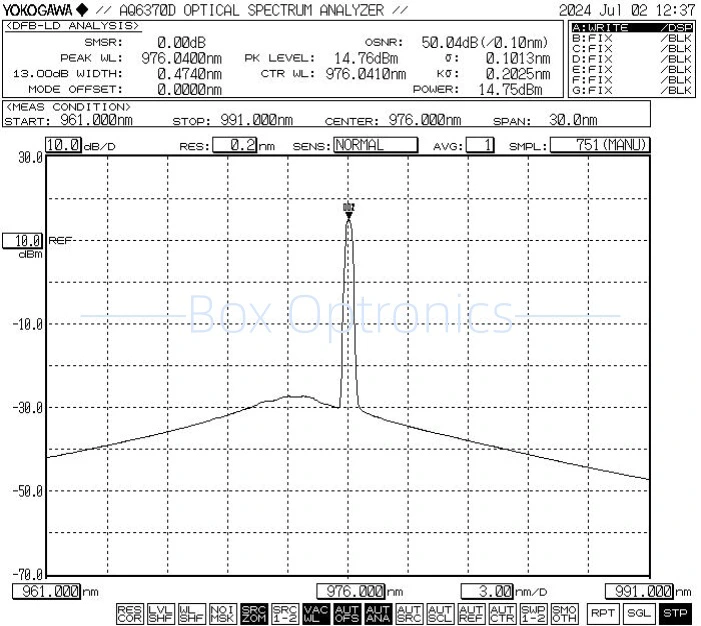

● Әдеттегі спектр: 976нм

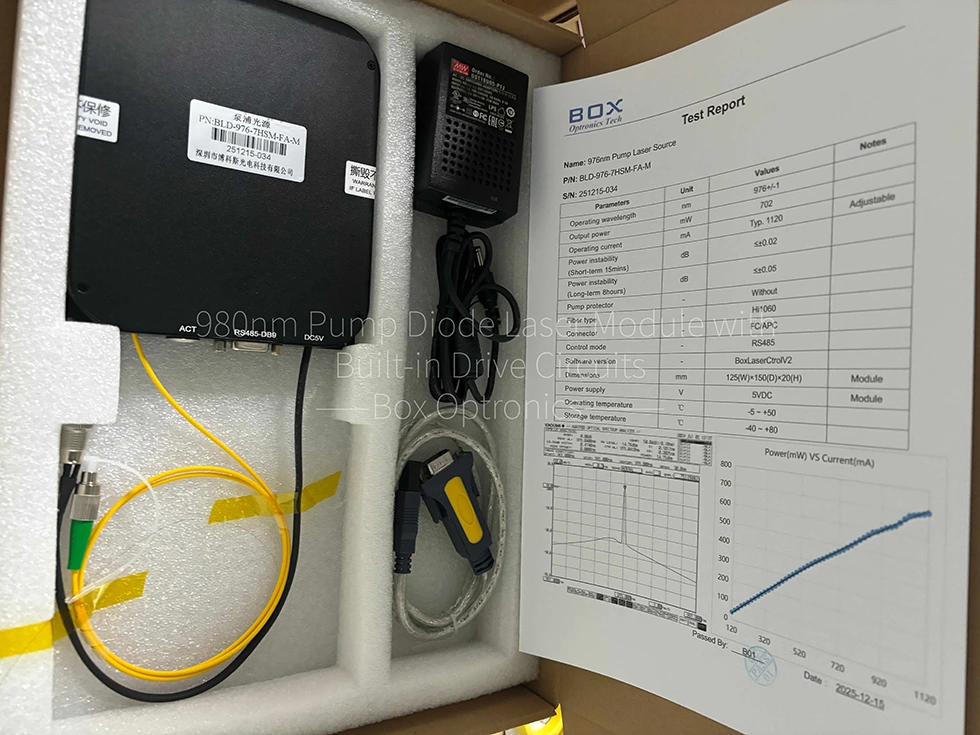

● Стандартты керек-жарақтар

Операция қадамдары

1-қадам. Қаптаманы ашу: Құрамас бұрын тексеріңіз барлық керек-жарақтардың, соның ішінде насостың лазерлік көзі модулінің, USB-нің толық болуы деректер кабелі, қуат адаптері, сынақ есебі және т.б.

2-қадам. Қуат көзі: тұрақты токқа қосылған коммутациялық қуат көзі немесе олардың қуатына сәйкес келетін реттелетін қуат көзі қамтамасыз ету талаптары. Түпнұсқаға сәйкес келетін қуат адаптерін ғана пайдаланыңыз (DC5V немесе DC12V). Дұрыс емес қуат адаптерлері жарық көзін зақымдауы мүмкін. (Қуат адаптері жергілікті кернеу стандарттарына сәйкес жеткізіледі.)

3-қадам. Шығыс талшықты қосу: ашыңыз талшық қосқышындағы немесе фланецтегі шаң қақпағын жабыңыз, талшықтың ұшын тексеріңіз және талшықты қосыңыз немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз ластануы мен зақымдануының жоқтығын растағаннан кейін.

Setp4. Негізгі компьютерге қосылу: Қолдану 980нм сорғы диодты лазерлік модулін қосу үшін USB-RS485 DB9 деректер кабелі Кірістірілген жетек схемалары және компьютер; компьютер алдымен орнату керек USB-RS485 сериялық порт деректер кабелін анықтау үшін арнайы сериялық порт драйвері, әйтпесе негізгі компьютердің бағдарламалық құралы мен жарық көзі модулі бола алмайды дұрыс қосылған және байланысқан. Драйверді Box Optronics компаниясынан сұраңыз.

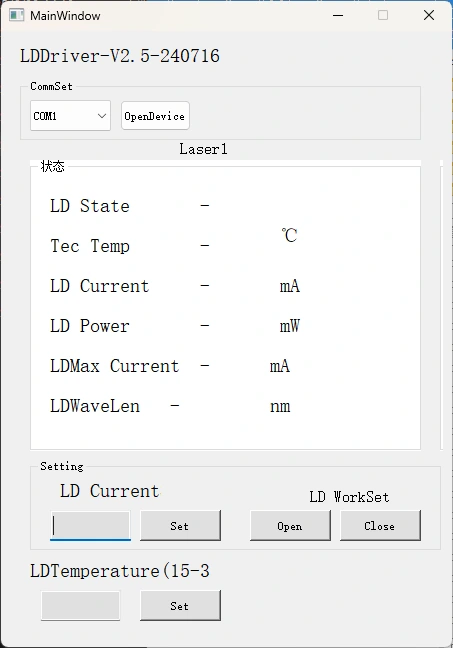

Step5.Control бағдарламалық құралы: Box Optronics сериялық пәрменді немесе ДК бағдарламалық құралын қамтамасыз етеді 980 нм сорғы диодты лазерлік модулінің LD тогын және LD температурасын басқарыңыз Кірістірілген жетек схемаларымен. Дұрыс портты таңдаңыз, ағымдағы және орнатыңыз температураны таңдаңыз, содан кейін ашу түймесін басыңыз. (Зақымданудың алдын алу үшін дискіні жоғарылатыңыз бастапқы жұмыс кезінде ток баяу. Толық токты бірден қолданбаңыз.)

6-қадам. Пайдаланғаннан кейін жабу түймесін басып, қуат көзін өшіріп, ажыратыңыз талшықты байланыс.

Тапсырыс беру туралы ақпарат

мысалы: BLD-976-6HSM-FA-MP1

(Тапсырыс туралы ақпарат: кірістірілген 980нм сорғы диодты лазерлік модулі Жетек схемалары, 976нм, 600мВт шығыс қуаты, SM Hi1060 талшығы бар, FC/APC қосқыш, 1064 нм шағылысқан жарықтан қорғау, модуль пакеті).

*Сорғы қорғағышымен жабдықталған, шығыс қуатының төмендеуі 10–15% құрайды.

Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер және Техникалық қызмет көрсету

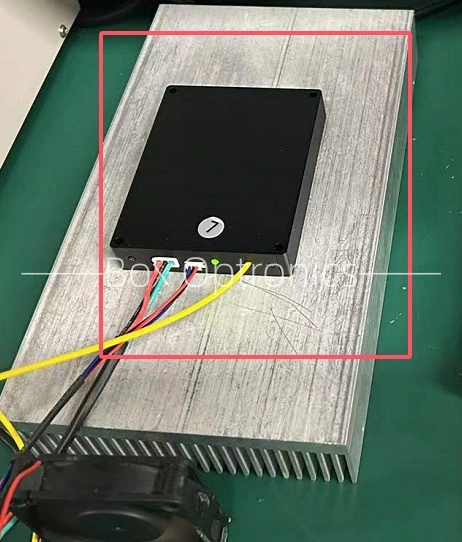

● Жарық көзі модулін ұзақ уақыт пайдаланған кезде, мынаны ұмытпаңыз модульді қыздырғышқа орнату арқылы жылуды таратуды және желдетуді қарастырыңыз раковина.

● Іске қосу кезінде алдымен қуат қосқышы мен қосқышты тексеріңіз кілт қосқышы «сөндіру» күйінде, содан кейін қуат көзін қосыңыз. Өшіру кезінде алдымен кілтті ажыратқышты өшіріңіз; көрсеткішке дейін күтіңіз қуат көзінен ажырату алдында шам сөнген. Ешқашан тікелей жабдық жұмыс істеп тұрған кезде электр қуатын өшіріңіз.

● Алдын алу үшін талшықты қосқыштарды жиі қосудан/ажыратудан аулақ болыңыз шаңның жиналуы және бет жағының зақымдалуы.

● Талшықты қосқыштарды түксіз майлықпен тазалап, а көмегімен тексеріңіз қосу алдында талшықты бет детекторы. Әрқашан талшықтарды қосыңыз/ажыратып отырыңыз беті жанып қалмас үшін қуатсыз. Пайдаланылмаған қосқыштарды шаң қақпақтарымен жабыңыз.

● Жабдықты құрғақ, ылғалсыз жерде сақтаңыз.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.

*жылудың бөлінуі ұзақ мерзімді пайдалануға арналған
