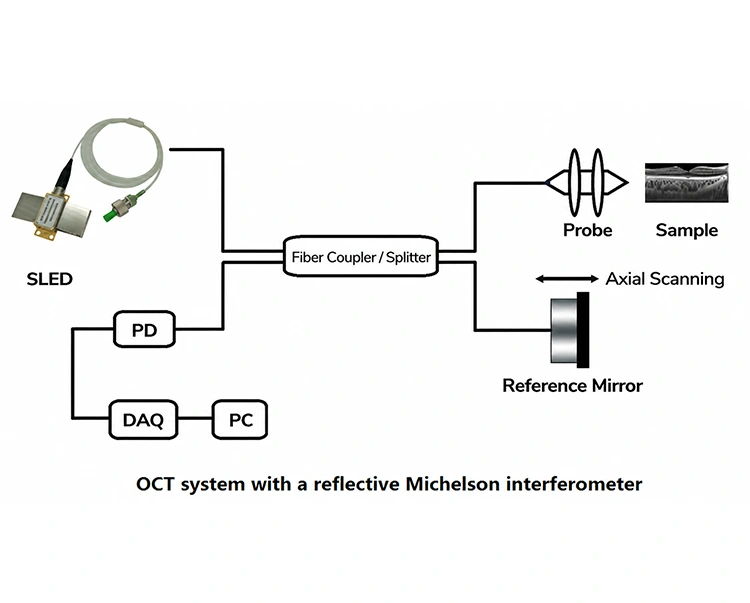

(1) Кең жолақты, төмен когерентті көзден (мысалы, SLED) шығарылатын жарық сәуле бөлгіш (немесе талшықты қосқыш) арқылы екі сәулеге бөлінеді, сәйкесінше сілтеме иініне және үлгі тұтқасына түседі.
(2) Сілтеме иініндегі жарық айна арқылы кері шағылысады.
(3) Үлгі иініндегі жарық зерттелетін тінді немесе материалды жарықтандырғаннан кейін, әртүрлі тереңдіктегі кері шашыраған жарық қайтарылады.
(4) Екі арқалық сәуле бөлгіште қайта біріктіріледі; кедергі сигналы екі қол арасындағы оптикалық жол айырмашылығы жарық көзінің когеренттілік ұзындығына түскенде ғана жасалады. Бұл қысқа когеренттілік ұзындығы жүйенің жоғары осьтік ажыратымдылығын қамтамасыз етеді.
(5) Анықтамалық айнаның орнын сканерлеу немесе кедергі сигналдарын алу үшін жиілікті тазалауды қолдану арқылы жүйе үлгі қабатының екі өлшемді немесе үш өлшемді томографиялық кескіндерін қабат бойынша қайта құра алады.
|
Құрамдас |
Функция сипаттамасы |
|
SLED жарық көзі |
Жоғары осьтік ажыратымдылыққа қол жеткізу үшін OCT жүйесі үшін негізгі жарық көзі ретінде қызмет ететін кең жолақты төмен когерентті жарықты қамтамасыз етеді; әдетте 800–1550 нм жақын инфрақызыл диапазонында жұмыс істейді. |
|
Талшықты қосқыш/бөлгіш |
Жарық көзін үлгі иығына және тірек тұтқасына бөледі және екі иықтағы жаңғырық сигналдарын детекторға біріктіреді. |
|
Зонд |
Жарық сәулесін үлгінің бетіне немесе ішкі жағына бағыттайды және әртүрлі тереңдіктерден кері шағылысқан/артқа шашыраған оптикалық сигналдарды жинайды. |
|
Анықтама айнасы |
Тұрақты анықтамалық оптикалық жолды қамтамасыз етеді. Ол дәл осьтік сканерлеу арқылы анықтамалық қолдың оптикалық жолының ұзындығын өзгертеді, әртүрлі үлгі тереңдігінен шағылған жарықпен кедергі сигналының сәйкестігін жүзеге асырады және тереңдікте шешілген сканерлеуді аяқтайды. |
|
ПД |
Үлгі иінінен және тірек иінінен кедергілік оптикалық сигналдарды анықтайды. |
|
Мәліметтерді жинақтау жүйесі (DAQ) |
Нақты уақытта компьютерде өңдеу және сақтау үшін фотоэлектрлік сигналдарды цифрлық сигналдарға түрлендіреді. |
|
ДК |
Алынған кедергі сигналдарын Fast Furier Transform (FFT) сияқты алгоритмдер арқылы өңдейді және үлгінің жоғары ажыратымдылықтағы 2D немесе 3D томографиялық кескіндерін қайта құрастырады. |

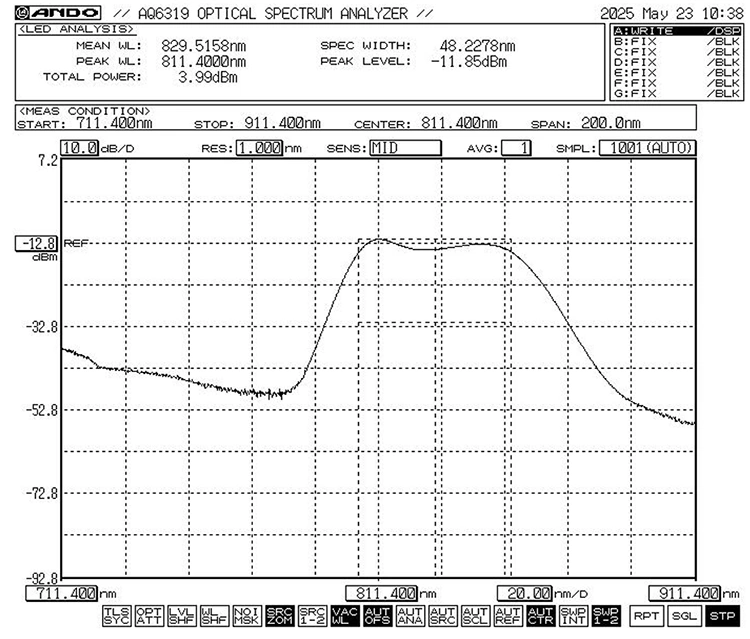

840нм 20мВт SLED кең жолақты жарық көзі
1-сұрақ: SLD кең жолақты жарық көзінің қандай толқын ұзындығы (нм) әдетте қазан айында пайдаланылады?
A1: биомедициналық кескіндеу → 800–1060 нм;

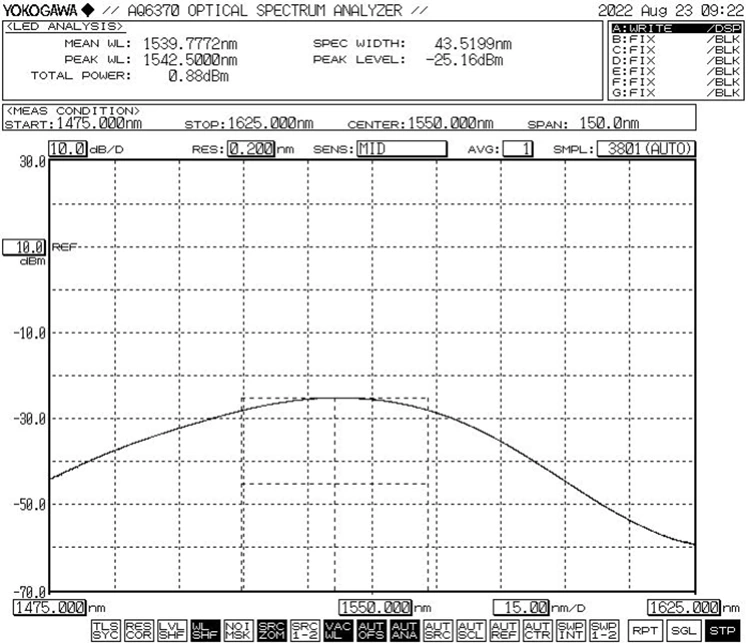

Өнеркәсіптік инспекция/талшықты оптика қолданбалары → 1300–1550nm.
2-сұрақ: SLED кең жолақты жарық көзі изоляторды қажет ете ме?
A2: Өнеркәсіптік қолданбалар үшін шағылысқан оптикалық қуаттың шамасын тәуелсіз бағалау қажет; қажет болса, бірнеше оқшаулағыш қажет болуы мүмкін.
3-сұрақ: Сіз ұсынатын SLD жарық көздері кірістірілген драйвер тізбегімен бірге келеді ме?
A3: Иә, біз лазерлік чипті, драйвер схемасын және (міндетті емес) талшықты қосқышты біріктіретін модульдік шешімдерді ұсынамыз. Бұл тұтынушыға сыртқы драйверді қосу қажеттілігінсіз тікелей пайдалануға немесе одан әрі жүйені біріктіруге мүмкіндік береді.
-
