1457нм Раман сорғысының лазерлік көзі

Мазмұны

1. Кіріспе 1457нм Раман сорғысының лазерлік көзі

2. Техникалық Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Стандартты керек-жарақтар

6. Қауіпсіз пайдалану нұсқаулығы

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы және сынақ парағы

9. Баға ұсыныстары және төлем

10. Жеткізу уақыты

11. Операциялық ескертулер және Техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

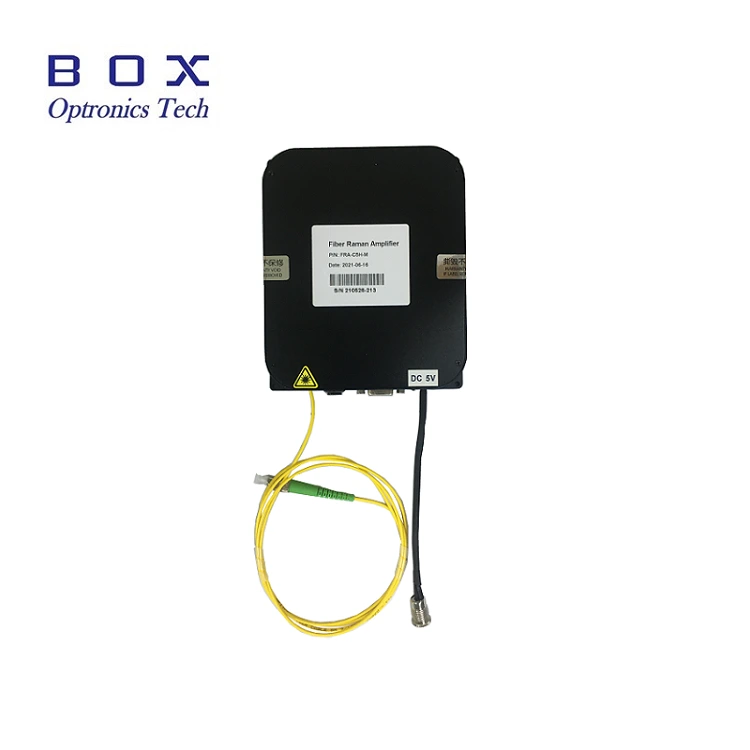

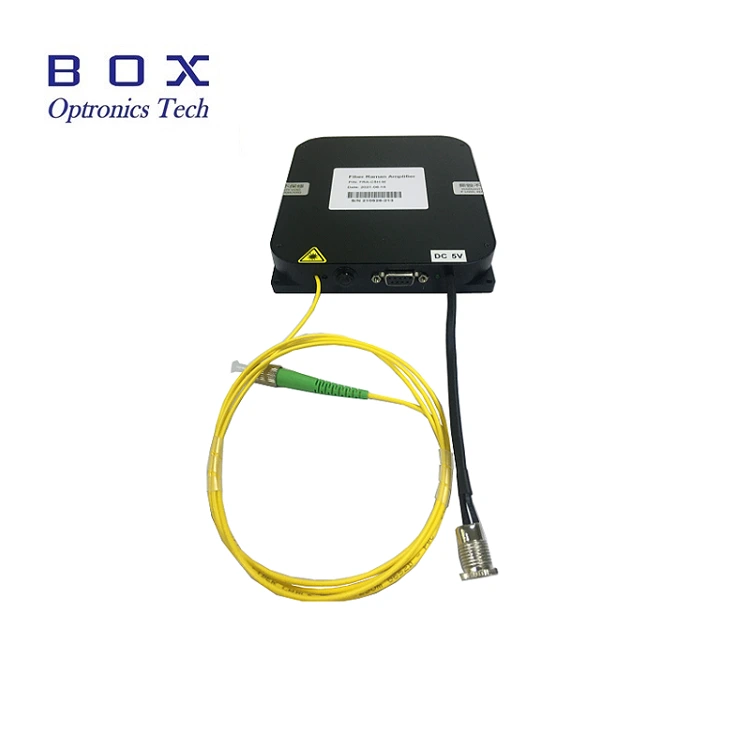

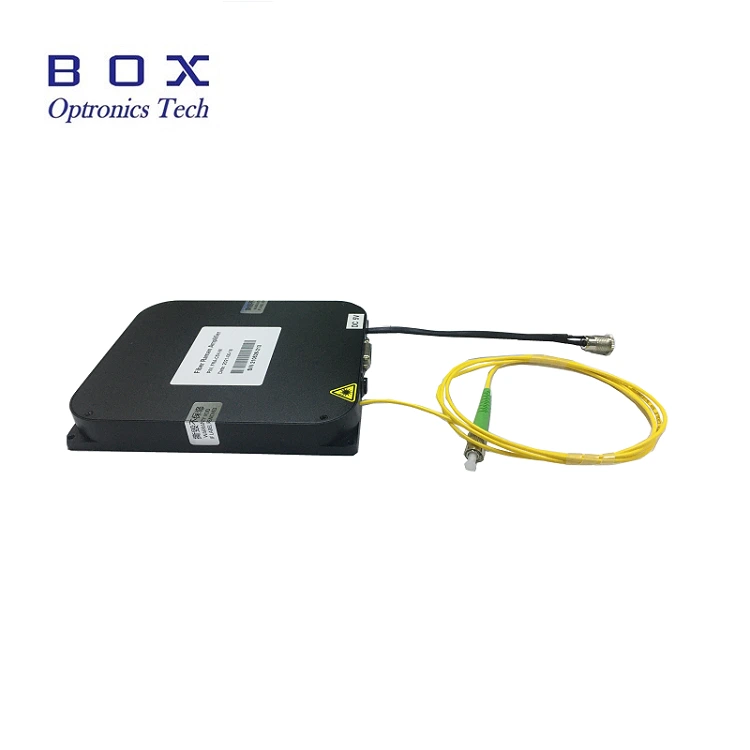

Өніммен таныстыру

Бұл талшықты 1457 нм Raman Pump лазер көзі Раман талшықты күшейткіші мен Эр қоспасы бар талшықты күшейткіш үшін жасалған Bragg торы, кәсіби жобаланған жетек тізбегі және қауіпсіздікті қамтамасыз ету үшін TEC басқаруы лазердің жұмысы, тұрақты шығу қуаты және спектр. Оны қамтамасыз етуге болады RS-485 байланыс интерфейсі бар жұмыс үстелінде немесе модульдік пакетте және жүйелік интеграция үшін мониторинг бағдарламалық қамтамасыз ету. 400 мВт жоғары шығыс қуаты. Пайдаланыңыз номиналды кернеумен, температура мен ылғалдылықты бақылау, жақсы жылуды қамтамасыз ету диссипация, шығыстың шамадан тыс жүктелуін және ластануын болдырмаңыз.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● 400 мВт Жоғары шығыс қуаты;

● Қуат және спектрлік тұрақтылық;

● DB9 Оңай біріктіру үшін әйелдер (RS485) байланыстары.

 Өнім қолданбалары

● Раман талшықты күшейткіш;

● EDFA Er-төмен талшықты күшейткіш.

Өнім Мәліметтер

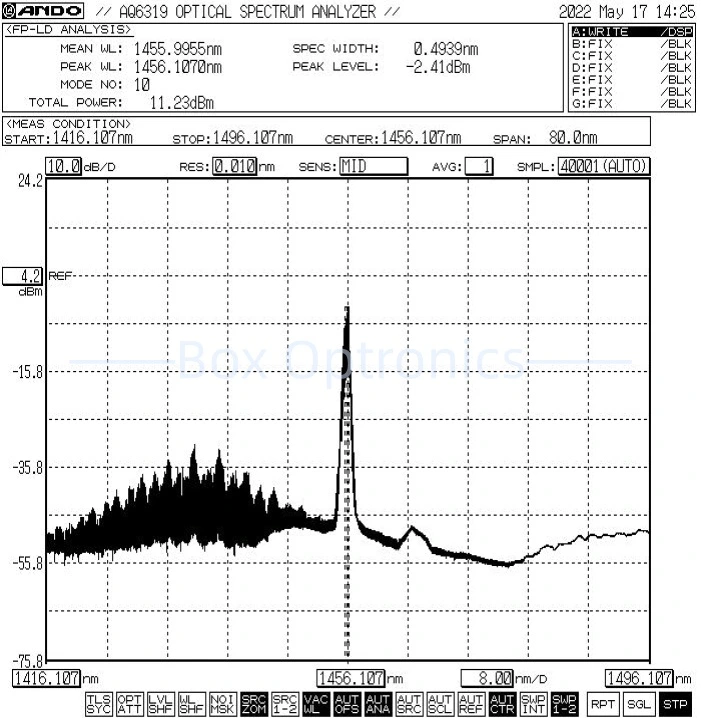

● Әдеттегі спектр: 1457нм, +/-1 төзімділік.

● Стандартты керек-жарақтар

Операция Қадамдар

1-қадам. Қаптаманы ашу: Құрамас бұрын тексеріңіз барлық керек-жарақтардың, соның ішінде Pump Laser бастапқы модулінің, USB-нің толық болуы деректер кабелі, қуат адаптері, сынақ есебі және т.б.

2-қадам. Қуат көзі: тұрақты токқа қосылған коммутациялық қуат көзі немесе олардың қуатына сәйкес келетін реттелетін қуат көзі қамтамасыз ету талаптары. Түпнұсқаға сәйкес келетін қуат адаптерін ғана пайдаланыңыз (DC5V немесе DC12V). Дұрыс емес қуат адаптерлері жарық көзін зақымдауы мүмкін. (Қуат адаптері жергілікті кернеу стандарттарына сәйкес жеткізіледі.)

3-қадам. Шығыс талшықты қосу: ашыңыз талшық қосқышындағы немесе фланецтегі шаң қақпағын жабыңыз, талшықтың ұшын тексеріңіз және талшықты қосыңыз немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз ластануы мен зақымдануының жоқтығын растағаннан кейін.

Setp4. Негізгі компьютерге қосылу: Қолдану 1457 нм Raman Pump лазер көзін қосу үшін USB-RS485 DB9 деректер кабелі және компьютер; компьютер алдымен арнайы сериялық порт драйверін орнатуы керек USB-RS485 сериялық портының деректер кабелін, әйтпесе негізгі компьютерді анықтаңыз бағдарламалық құрал мен жарық көзі модулін дұрыс қосу мүмкін емес хабардар етті. Драйверді Box Optronics компаниясынан сұраңыз.

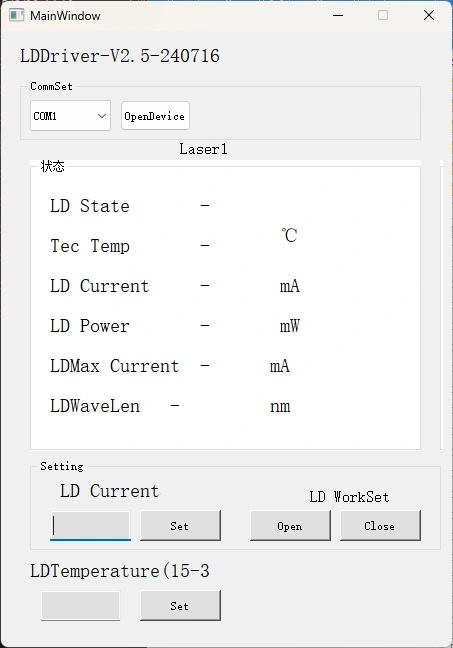

Step5.Control бағдарламалық құралы: Box Optronics сериялық пәрменді немесе ДК бағдарламалық құралын қамтамасыз етеді 1457 нм Раман сорғы лазерінің LD тогын және LD температурасын басқарыңыз Дереккөз. Дұрыс портты таңдап, ағымдағы және температураны орнатыңыз, содан кейін басыңыз ашу түймесі. (Зақымданудың алдын алу үшін дискінің тогын төмендетіңіз бастапқы операция. Толық токты бірден қолданбаңыз.)

6-қадам. Пайдаланғаннан кейін жабу түймесін басып, қуат көзін өшіріп, ажыратыңыз талшықты байланыс.

Тапсырыс беру ақпарат

мысалы: BSLD-1457-4HSM-FA-M

(Тапсырыс туралы ақпарат: 1457 нм Раман сорғысының лазер көзі, 400 мВт шығыс қуат, SMF-28e талшығымен, FC/APC қосқышымен, модуль пакетімен).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және сынақ парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10-15 жұмыс күні кетеді. (Егер бар болса Кейбіреулер қоймада болса, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер және Техникалық қызмет көрсету

● Оптикалық талшықты жиі салу немесе алып тастау ұсынылмайды шаңның алдын алу үшін кіріс және шығыс ұштарында қосқыштар ластану - бұл кірістіру жоғалуының жоғарылауына немесе оның күйіп кетуіне әкелуі мүмкін талшықты қосқыштың соңғы беттері.

● Талшықты қосқыштарды түксіз майлықпен тазалап, а көмегімен тексеріңіз қосу алдында талшықты бет детекторы. Әрқашан талшықтарды қосыңыз/ажыратып отырыңыз беті жанып қалмас үшін қуатсыз. Талшықты-оптикалық қосқыштар болуы керек шаң қақпақтарымен жабылған.

● Егер шығыс талшықты басқа талшыққа қосу қажет болса, ол солай фьюжн сплайсерді пайдалану ұсынылады.

● Ылғалға, шаңға және коррозияға қарсы сақтық шараларын қолданыңыз; дүкен құрғақ жерде.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
