980нм TEC салқындатылған сорғы лазерлік диод

Мазмұны

1. 980 нм TEC салқындатылған сорғы лазерлік диодты енгізу

2. Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Орау үлгісі

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға белгілеу және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертулер

11. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

Өніммен таныстыру

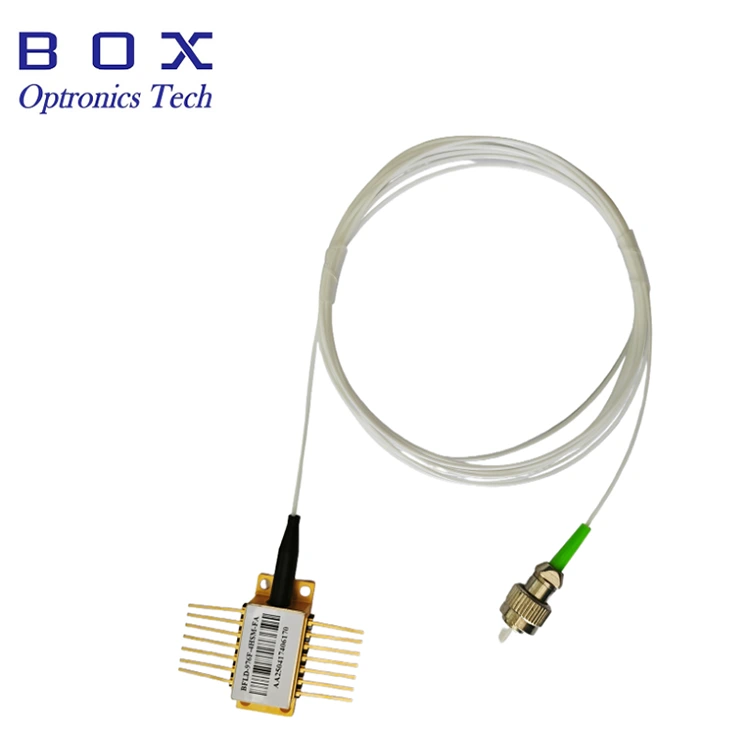

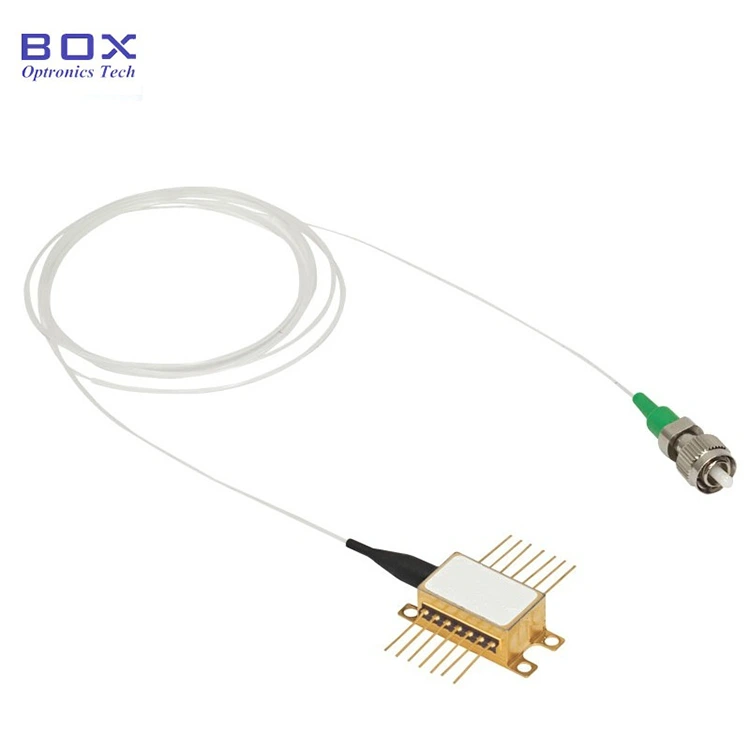

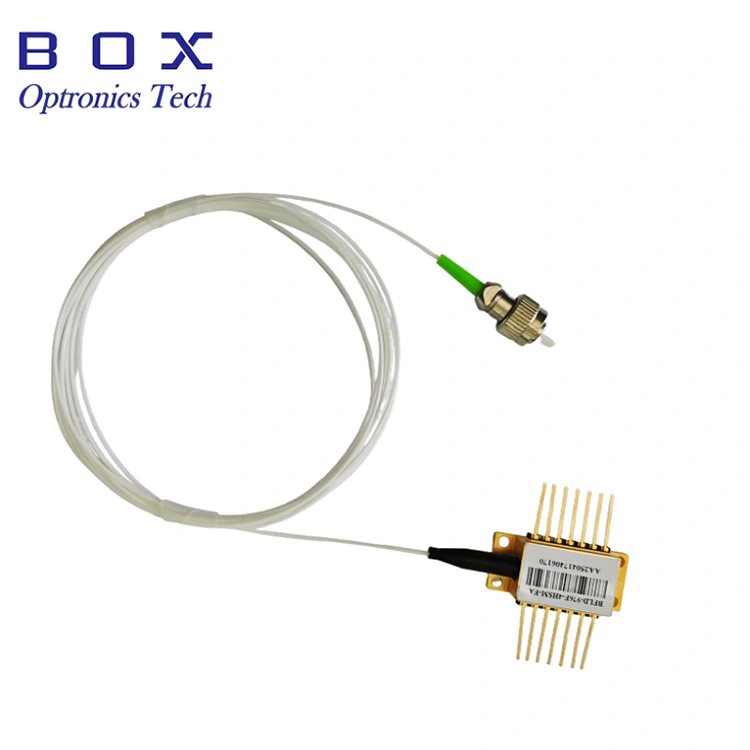

980 нм TEC-салқындатылған сорғы лазерлік диод оптикалық байланыстарға, талшықты күшейткіштерге және лазерлік айдауға арналған жоғары өнімді оптоэлектрондық компонент болып табылады. Кірістірілген TEC салқындату тұрақты шығысты қамтамасыз етеді. Орталық толқын ұзындығы 974 нм немесе 976 нм, қосымша. 14 істікшелі көбелек пакеті. 200mW/ 400mW/ 600mW шығыс қуаты. SM талшығымен немесе PM талшығымен қапталған. 12 айлық кепілдік. Бұл құрылғы статикалық электр тогына сезімтал. Құрылғының антистатикалық қорғаныс шараларын қатаң сақтау керек.

Өнімнің техникалық сипаттамалары

Өнім ерекшеліктері

600 мВт-қа дейін қисықсыз жұмыс қуаты.

SM талшығы және PM талшығы міндетті емес.

Fiber Bragg торын тұрақтандыру.

Біріктірілген TEC салқындатқышы, термисторы және монитор диоды.

Өнім қолданбалары

Талшықты күшейткішті айдау.

Сезімдеу және өлшеу.

CATV тарату.

DWDM жүйелері.

Фемтосекунд жүйелері.

Өнім мәліметтері

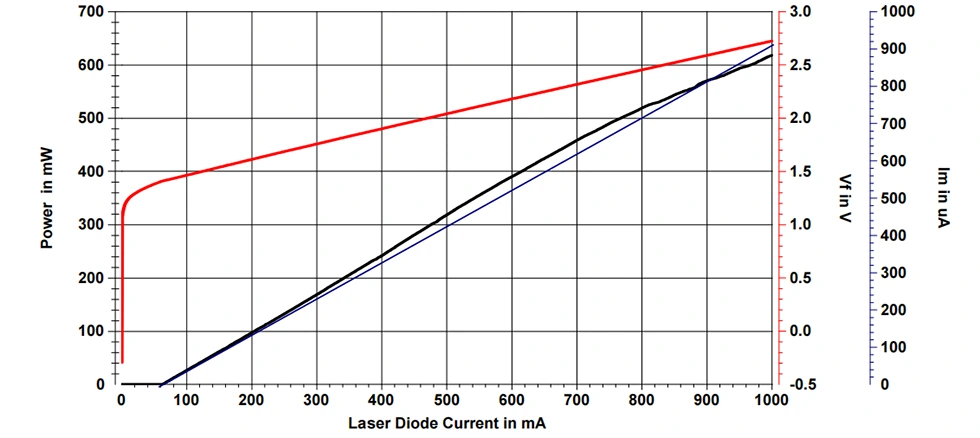

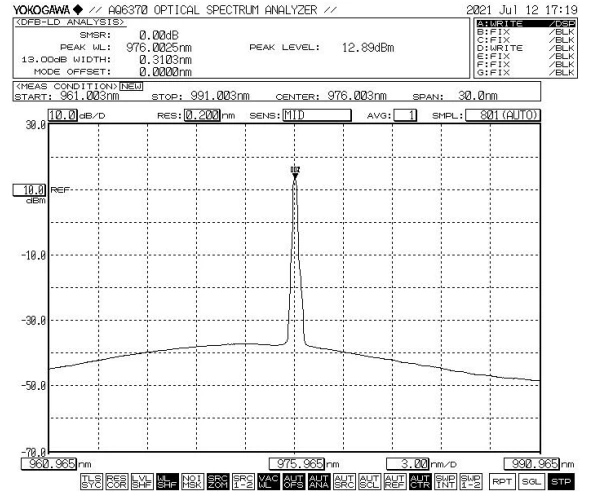

Әдеттегі спектр және PIV: 976нм, WL төзімділігі +/-1нм, 600мВт

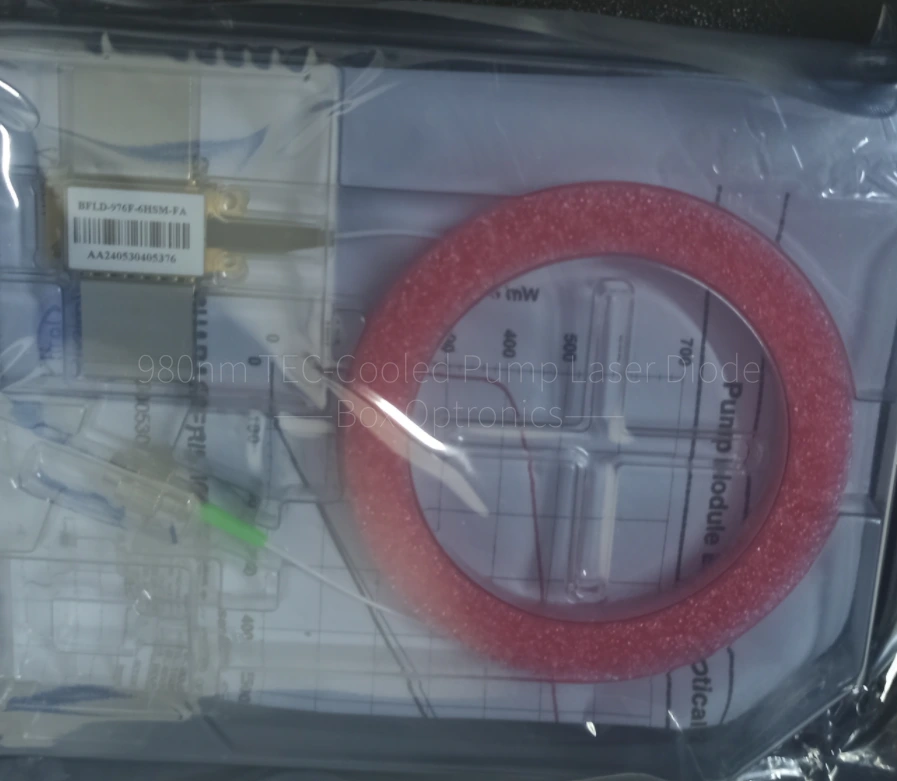

Қаптама мысалы

* Дербес құрылғы; кірістірілген драйвер жоқ (сыртқы драйвер міндетті емес).

Тапсырыс беру туралы ақпарат

мысалы: BFLD-976F-6HSM-N0

(Тапсырыс туралы ақпарат: 980 нм TEC-салқындатылған сорғы лазерлік диод, көбелек пакеті, 976 нм, FBG бар, 600 мВт шығыс қуаты, SM талшығы, қосқышсыз, жалаңаш талшық).

Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және сынақ парағы

Деректер парағы

Тест парағы

Баға ұсыну және төлеу шарттары

Баға шарттары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics EXW пайдалануды ұсынады. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, өнімдердің жеткізу құнын алдын ала төлеңіз.

Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер қоймада бар болса, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер

Жұмыс кезінде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

Бұл құрылғы электростатикалық токқа сезімтал; сондықтан орау, тасымалдау және пайдалану кезінде антистатикалық қорғаныс шараларын қатаң сақтау қажет. Бұған қоса, қуат көзінің асқынып кетуіне жол бермеу үшін сақтық шараларын қолдану қажет, өйткені олай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикалық білезікті кию).

Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткасынан салғанда немесе шығарған кезде құрылғы корпусының артқы жағында орналасқан жеңге қысым жасамаңыз немесе тартпаңыз. Қосқыштармен жабдықталған құрылғылар үшін орнату немесе алу кезінде құрылғының да, талшықты қосқыштың да бір уақытта көтерілуін қамтамасыз етіңіз.

Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы 260 ° C-тан аспауы керек, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Төмендегілерге ерекше назар аудару керек: дәнекерлеу процесінде құрылғы қуатсыз күйде болуы керек, ал дәнекерлеу үтік дұрыс жерге тұйықталған болуы керек.

Барлық компоненттерді қосар алдында алдымен салқындатқышты іске қосыңыз, содан кейін чиптің қызып кетуін және шамадан тыс жүктелуін болдырмау үшін қосымша қуат қосу қадамдарын орындаңыз.

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

Кепілдік мерзімі:

Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметінен бас тарту құқығын сақтайды:

(1) Табиғи факторлардан (мысалы, найзағай, шаң) немесе қоршаған орта әсерінен болатын зақым.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.

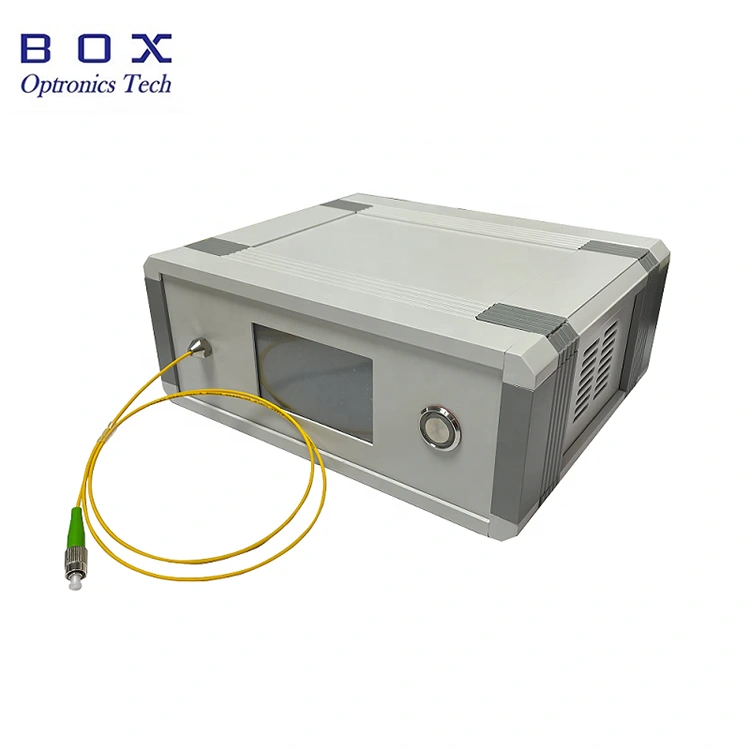

Сенсорлық дисплейі бар үстелдік пакетте қол жетімді; қосулы кезде бірден жарық шығарады.
