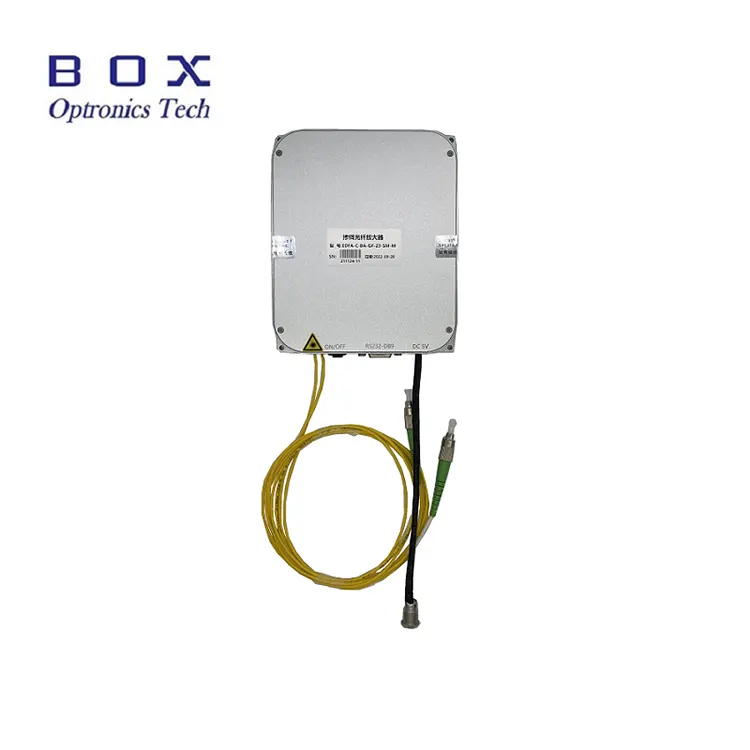

C-диапазонында эрбиум қосылған талшықты күшейткіш күшейткіштер болып табылады оптикалық байланыс, талшықты-оптикалық зондтау, CATV, және зертханалық зерттеулер. Олардың ерекшелігі кең толқын ұзындығы, жоғары қуат және төмен шу, ACC және APC жұмыс режимдері бар. Байланыстың сериялық порты және қуат кабелі қосу және ойнату мүмкіндігімен қамтамасыз етілген. Командалар тұтынушы жүйелеріне оңай біріктіру үшін қол жетімді. Бірнеше шығыс қуаты 15-тен 26 дБм-ге дейінгі параметрлер бір режиммен және қол жетімді поляризацияны сақтайтын талшық опциялары. Бір жылдық кепілдік кіреді. Қашан осы модульдерді пайдаланып, талшықтың соңғы беті таза екеніне көз жеткізіңіз, лазерден хабардар болыңыз енгізу шектеулерін және қажетті лазерлік қауіпсіздік шараларын қолданыңыз.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Кең толқын ұзындығы;

● Жоғары шығыс қуаты;

● Төмен шу;

● DB9 Оңай біріктіру үшін әйел (RS232) байланыстары.

1. Өнім қолданбалары-C-диапазоны Эрбиум қосылған талшықты күшейткіш күшейткіш

● Оптикалық талшықты байланыс;

● Оптикалық талшықты сенсор;

● Талшық лазер.

Өнім Мәліметтер

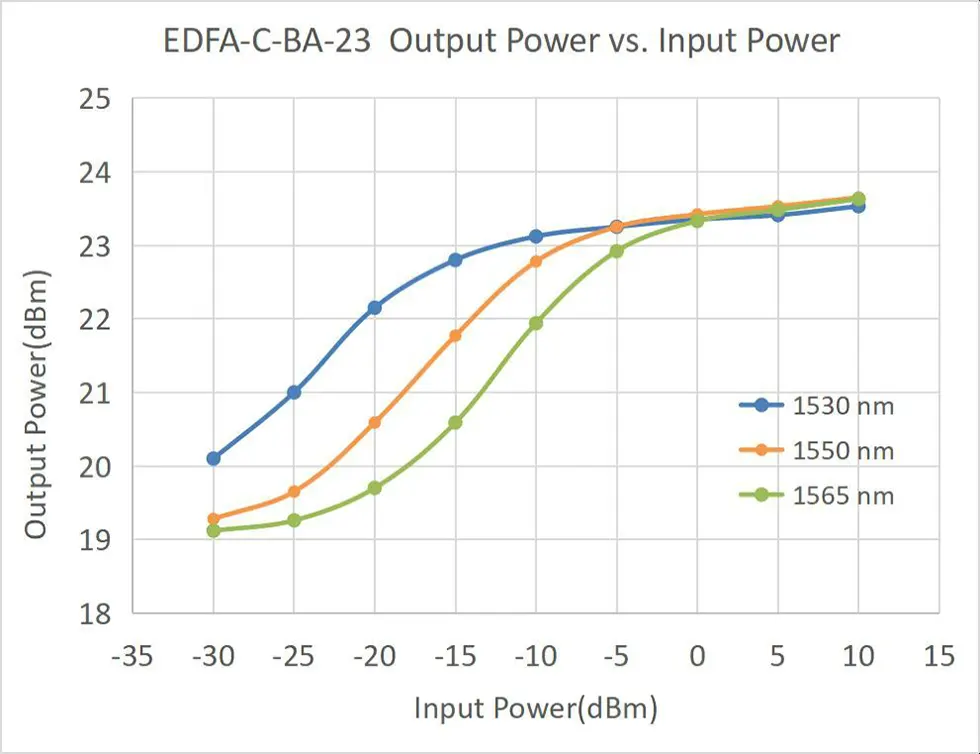

● Типтік сипаттамалық қисық

● Стандартты керек-жарақтар

Тапсырыс беру ақпарат

мысалы: EDFA-C-BA-23-SM-M

(Тапсырыс туралы ақпарат: C-диапазонды Эрбиум қосылған талшықты күшейткіш күшейткіш, 23 дБ шығу қуаты, SMF-28fiber бар, модуль пакеті).

Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10-15 жұмыс күні кетеді. (Егер қоймада бар болса, ол жылдамырақ болады жөнелтілді.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Қадамдар

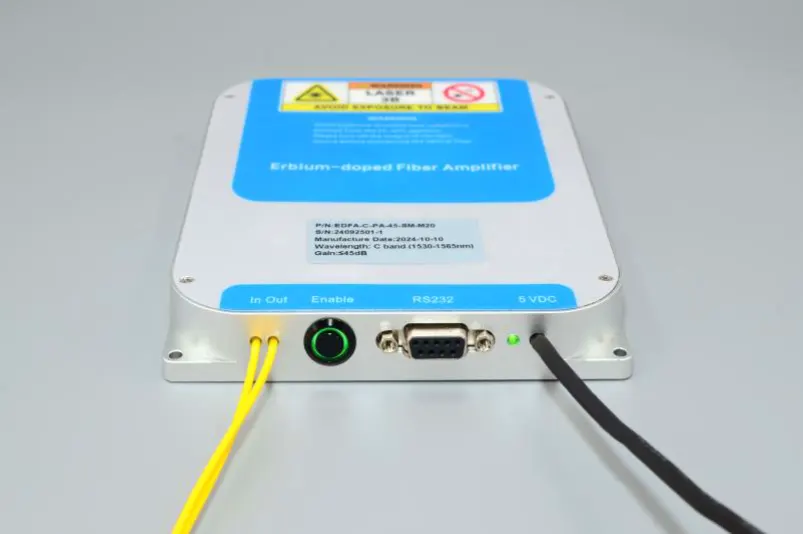

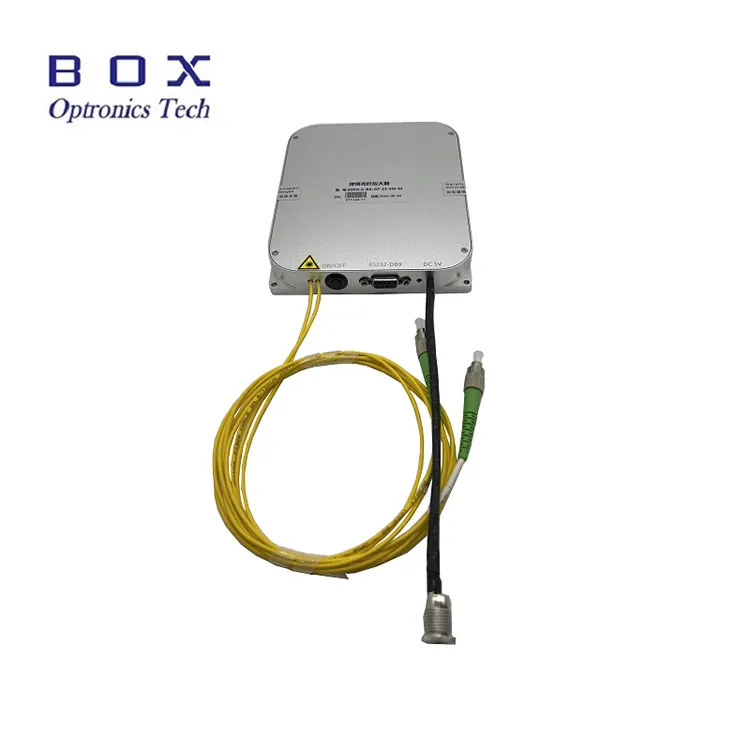

1-қадам. Сыртқы түрі: Алдыңғы жағы EDFA кіріс және шығыс оптикалық талшықтармен дәйекті түрде жабдықталған оптикалық күшейту шығысын белсендіру қосқышы, негізгі компьютер байланысы интерфейс (әдепкі RS232 DB9), қуат көрсеткіш шамы және қуат сымы (әдепкі тұрақты ток 5В).

2-қадам. Қуат көзі: Қуат порт әдепкі DC5,5×2,1 мм қуат болып табылады интерфейсі және сәйкес DC5V DC қуат адаптері орнатылған кезде қамтамасыз етіледі өнім зауыттан шығады. Қуат адаптері мен арасындағы қосылу әдісі EDFA модулі төмендегі суретте көрсетілген. пайдалануды ұмытпаңыз түпнұсқа сәйкес қуат адаптері. Сәйкес емес қуат адаптерін пайдалану EDFA дұрыс жұмыс істемеуі немесе EDFA зақымдалуына әкеледі. U-тәрізді қосқышты қуат беру желісі де пайдаланушылар үшін a коммутациялық қуат көзі, бірақ оны сатып алу кезінде алдын ала ұсыну керек.

3-қадам.Талшықты секіргіштерді қосу:Ашық талшықты оптикалық қосқыштың шаң қақпағын, талшықтың ұшын тексеріңіз және басқа оптикалық қосылымды қоспас бұрын ластанбағанын және зақымдалмағанын растаңыз талшықты құрылғылар немесе сынақ жабдығы. Жоғары қуатты EDFA шығыс талшығы үшін моделі үшін қосылу үшін біріктіру әдісін пайдалану ұсынылады.

Setp4.Жылуды бөлу:Бұл эрбий қосылған талшықты күшейткіш модулі белгілі бір жылу мөлшерін шығарады. The күшейткіштің төменгі беті (мәтінсіз жағы) жақын болуы керек жылу қабылдағышқа, жылу таратқышқа немесе металл бетке тию пайдаланушы шассиінің төменгі жағында. Қол жеткізу үшін тиісті ауаны салқындату ұсынылады жақсы жылуды тарату әсері. Ұсынылатын оңтайлы жұмыс ортасы температура -5 ~ +35℃. Қашан қоршаған орта температурасы 50℃-ден асады Күту режиміндегі күшейткіш іске қосылмайды. Қоршаған орта температурасы болғанда 55℃-ден асады, жұмыс күйіндегі күшейткіш автоматты түрде лазер шығысын тоқтатады және енгізеді өзін-өзі қорғау үшін күту күйі. Қоршаған орта температурасы 50℃ дейін төмендегенде, күшейткіш автоматты түрде шығысты жалғастырады.

5-қадам. Кіріс оптикалық қуат: Бұл эрбиум қосылған талшықты күшейткіштің шегі жоқ кіріс оптикалық сигнал қуатына қойылатын талаптар. Орташа қуат болғанда кіріс оптикалық сигнал нөлге жақын қуатқа дейін азаяды, күшейткіш әлі де болады жұмыс күйін сақтаңыз, ал шығыс порты өздігінен шығарындыға ие болады шығару. Дегенмен, неғұрлым тамаша күшейту әсерін және сигналдан шуға қол жеткізу үшін қатынасы, қуат шегінде кіріс оптикалық қуатын бақылау ұсынылады сынақ парағында немесе өнім сипаттамасында сипатталған ауқым.

Step6.Host компьютерін басқару: Бұл күшейткіш модульдік өнім болып табылады және оны қажет етеді реттеу және бақылау үшін арнайы негізгі компьютерлік бағдарламалық құралмен біріктіріледі EDFA жұмыс күйі және жұмыс параметрлері. Пайдаланушының компьютеріне қажет USB-232 сериялық порт драйвері бағдарламасын және EDFA негізгі компьютерін орнату үшін біздің компания ұсынатын бағдарламалық қамтамасыз етуді басқару. USB-232 сериялық порт драйвері бағдарлама орнатылуы керек, әйтпесе негізгі компьютердің бағдарламалық құралы қосыла алмайды және EDFA модулімен қалыпты түрде байланысыңыз. Айта кету керек, USB-232 сериялық порт драйверінің бағдарламасы нақты USB-232-мен сәйкес болуы керек сериялық порт кабелі пайдаланылады. EDFA негізгі компьютерінің бағдарламалық құрал нұсқасының нөмірі бағдарламалық құралда жазылған бағдарламалық құрал нұсқасының нөміріне сәйкес болуы керек өнімнің сынақ парағы.

7-қадам. Хост компьютер бағдарламалық құралының интерфейсі: негізгі компьютердің бағдарламалық құралы көрсетуге болатын ақпаратты қамтиды күшейткіштің жұмыс режимі, шығыс оптикалық қуаттың мақсатты мәні, сорғы лазері ағымдағы мақсатты мән және температураны бақылау күйі.

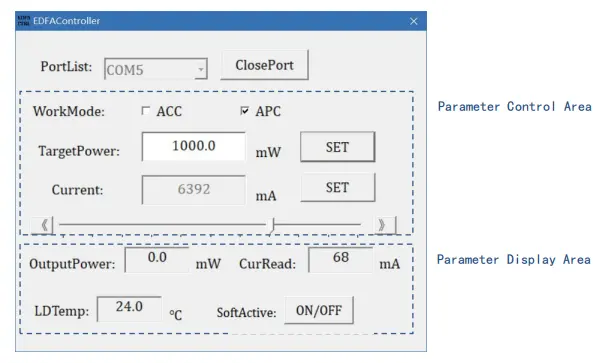

8-қадам. Арнайы операция: кейін негізгі компьютердің бағдарламалық құралын іске қосу үшін алдымен дұрыс сериялық портты таңдаңыз PortList сериялық порт ретіндегі нөмірді таңдаңыз, ашу үшін OpenPort түймесін басыңыз сериялық порт. Осы уақытта ағымдағы оқу және LDTemp терезелері көрсетіледі модульдің жұмыс тогы және сорғы температурасы. Мақсатты енгізіңіз TargetPower терезесінде оптикалық қуат мәнін таңдап, SET түймесін басыңыз. Қашан EDFA модулінің түйме қосқышы және SoftActive түймешігінің қосқышы бағдарламалық құрал қосылды, параметр күшіне енеді және EDFA оптикалық болады қуат шығысы.

9-қадам. Басқару режимі: Стандартты үлгі осы талшықты күшейткіш екі жұмыс режимін қолдайды, токты автоматты басқару режимі (ACC режимі) және қуатты автоматты басқару режимі (APC режимі). Ауыстыруға болады WorkMode опциясы арқылы осы екі жұмыс режимі арасында. Ауыстыру кезінде, алдымен Белсенді түйме қосқышын өшіруді ескеріңіз. (* Кейбір күшейткіш үлгілер тек EDFA-C-PA сияқты ACC режимін қолдайды). ACC режимінде сорғыны енгізіңіз Ағымдағы терезеде ағымдағы мәнді таңдап, SET түймесін басыңыз немесе тікелей сүйреңіз сорғы ток мәнін орнату үшін сол және оң жақ сырғытпаларды басыңыз. APC режимінде енгізіңіз TargetPower терезесінде мақсатты оптикалық қуат мәнін таңдап, SET түймесін басыңыз түймесі.

10-қадам. Шығысты белсендіру: қашан Модульдің алдыңғы жағындағы түйме қосқышын және SoftActive түймесін қосыңыз бағдарламалық құралды қосу қосылды, параметр күшіне енеді және күшейткіште лазер шығысы бар және LASER индикатор шамы қосулы. ҚОСУ/ӨШІРУ түймесі қызыл түспен көрсетіледі. Параметрлерді бақылаудағы OutputPower аймақ ағымдағы нақты шығыс оптикалық қуатын көрсетеді, CurRead токты көрсетеді сорғы тогы және LDTemp ішкі температураны көрсетеді.

11-қадам. Өшіру: Алдымен өшіріңіз Күшейткіштің бүйіріндегі ҚОСУ/ӨШІРУ түймесі және SoftActive түймесі бағдарламалық құралды қосыңыз, сериялық портты жабу үшін ClosePort түймесін басыңыз, содан кейін бағдарламалық құралды жабыңыз.

12-қадам. Параметр жады: Режим және басқару бағдарламалық құралымен орнатылған параметрлер автоматты түрде ішінде сақталады EDFA модулі және өшіру жады функциясы бар. Қажет болмаса EDFA параметрлерін өзгерту үшін негізгі компьютерге қосылудың қажеті жоқ қайта пайдаланған кезде.

Операциялық ескертпелер және Техникалық қызмет көрсету

● Іске қосу кезінде алдымен қуат қосқышы мен перне қосқышы екенін тексеріңіз өшіріледі, содан кейін қуат көзін қосыңыз. Өшіру кезінде, алдымен кілт қосқышын өшіріңіз, содан кейін шығыстан кейін қуат көзін ажыратыңыз индикатор шамы сөнеді. болғанда қуат көзін тікелей өшірмеңіз EDFA жұмыс істейді.

● Шығуды жиі салу және ажырату ұсынылмайды ұлғаюы мүмкін шаңның ластануын болдырмау үшін талшықты қосқыштар кірістіру жоғалуы немесе талшықты қосқыштың соңғы бетінің күйуі.

● Талшықты қосқыштарды түксіз майлықпен тазалап, а көмегімен тексеріңіз қосу алдында талшықты бет детекторы. Әрқашан талшықтарды қосыңыз/ажыратып отырыңыз беті жанып қалмас үшін қуатсыз. Талшықты-оптикалық қосқыштар болуы керек шаң қақпақтарымен жабылған.

● Егер шығыс талшықты басқа талшыққа қосу қажет болса, ол солай фьюжн сплайсерді пайдалану ұсынылады.

● Ылғалға, шаңға және коррозияға қарсы сақтық шараларын қолданыңыз; дүкен құрғақ жерде.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
