840нм талшықты біріктірілген SLD кең жолақты жарық көзі

Өнімге шолу-840нм талшықты біріктірілген SLD кең жолақты жарық көзі

Box Optronics 840 нм талшықты біріктірілген SLD кең жолақты жарық көзін шығарады, жартылай өткізгіш оптикалық күшейткіш құрылымынан күшейтілген өздігінен сәулеленуге (ASE) негізделген, кең спектрлік өткізу қабілеті мен төмен уақытша когеренттілігі бар жоғары оптикалық қуатты қамтамасыз ететін жоғары өнімді белсенді оптикалық компонент.

Ол лазерлік диодтарға қарағанда әлдеқайда кең спектрді сақтай отырып, жарықдиодты шамдарға қарағанда жоғары шығыс қуатын береді, бұл төмен когеренттілік пен жоғары жарықтықты қажет ететін қолданбаларға қолайлы етеді.

5 мВт ең аз шығыс қуатымен, 10 нм әдеттегі 3 дБ өткізу қабілетімен және тамаша қуат тұрақтылығымен (≤±0,02 дБ қысқа мерзімді, ≤±0,05 дБ ұзақ мерзімді) бұл 840 нм SLD көзі талшықты-оптикалық зондтау және бейнелеу жүйелері үшін оңтайландырылған. Құрылғы жүйені біріктіру үшін ықшам модуль түрінде (70×90×18мм) және зертханалық және сынақ орталары үшін үстелдік пішінде (195×220×120мм) қол жетімді.

Стандартты ретінде 780 HP талшықты пигтейльдермен және FC/APC қосқыштарымен, бақылау және басқару үшін қосымша RS485 байланыс интерфейсімен жабдықталған бұл SLD жарық көзі қолданбалардың кең ауқымы үшін әмбебаптық пен сенімділікті ұсынады.

Негізгі мүмкіндіктер-840нм талшықты біріктірілген SLD кең жолақты жарық көзі

● Жоғары шығыс қуаты: ең аз 5 мВт

● Кең спектрлік өткізу жолағы: 10нм әдеттегі (-3дБ)

● Таза спектр үшін төмен спектрлік толқын

● Гаусс спектрінің профилі

● Өте жақсы қуат тұрақтылығы: ≤±0,02дБ/15мин қысқа мерзімді

● Ұзақ мерзімді тұрақтылық: ≤±0,05dB/8 сағат

● 780-HP талшықты талшықты біріктірілген шығыс

● FC/APC қосқышы стандарты, басқа опциялар қолжетімді

● Екі пішін факторы: модуль және үстел үсті

● Бақылау үшін RS485 байланыс интерфейсі

● Салыстырмалы құны төмен шешім

● Кең жұмыс температурасы диапазоны: -5°C және +55°C

● Шағын және берік қаптама дизайны

● Сенсорлық экранды басқаруы бар қосымша үстелдік нұсқасы

Типтік қолданбалар-840нм талшықты біріктірілген SLD кең жолақты жарық көзі

● Талшықты-оптикалық гироскоптар (ТҰМАН)

● Оптикалық когерентті томография (ОКТ) жүйелері

● Медициналық бейнелеу және биомедициналық оптика

● Талшықты-оптикалық зондтау жүйелері

● Ақ жарық интерферометриясы

● Оптикалық құрамдастарды сынау және сипаттау

● Ғылыми-зерттеу және тәжірибелік-конструкторлық зертханалар

● Оптикалық когеренттік домен рефлексометриясы (OCDR)

Техникалық сипаттамалар-840нм талшықты біріктірілген SLD кең жолақты жарық көзі

Оптикалық сипаттамалар (T=25°C)

Механикалық және экологиялық сипаттамалар

Өнім туралы мәліметтер-840нм талшықты біріктірілген SLD кең жолақты жарық көзі

SLD дегеніміз не?

Суперлюминесцентті диод (SLD) - лазерлік тербелістің алдын алу үшін басылған оптикалық кері байланыс жағдайында жұмыс істейтін, лазерлік диод тәрізді толқын өткізгіш құрылымында жоғары оптикалық күшейтілген өздігінен сәулеленуге (ASE) негізделген жартылай өткізгішті кең жолақты оптикалық көз.

Резонанстық қуысқа сүйенетін лазерлік диодтардан айырмашылығы, SLD-тер қуыс кері байланысын басу үшін төмен шағылысу (AR-жабын) қырлары мен бұрышты немесе қиғаш толқындық құрылымдарды пайдаланады, бұл лазерлік әрекетті болдырмай, жоғары оптикалық күшейтуге мүмкіндік береді.

SLD негізгі сипаттамалары:

• Төмен уақытша когеренттілікті сақтай отырып, жарық диодтарға қарағанда айтарлықтай жоғары шығыс қуаты мен жарықтығы

• Тегіс ASE спектрлік конверті бар кең жолақты эмиссия

• Өте төмен уақытша когеренттілік (қысқа когеренттілік ұзындығы), OCT сияқты интерферометриялық қолданбалар үшін өте қолайлы

• Әдетте бір режимді талшықты тиімді біріктіруге мүмкіндік беретін жалғыз көлденең режимді толқын өткізгіш құрылымы

• Дизайнға байланысты әдетте квази-гаусс немесе теңшелген тегіс үсті профильдер ретінде жасалған спектрлік пішін

Пакет өлшемдері

840 нм SLD кең жолақты жарық көзі екі пакеттік конфигурацияда қол жетімді:

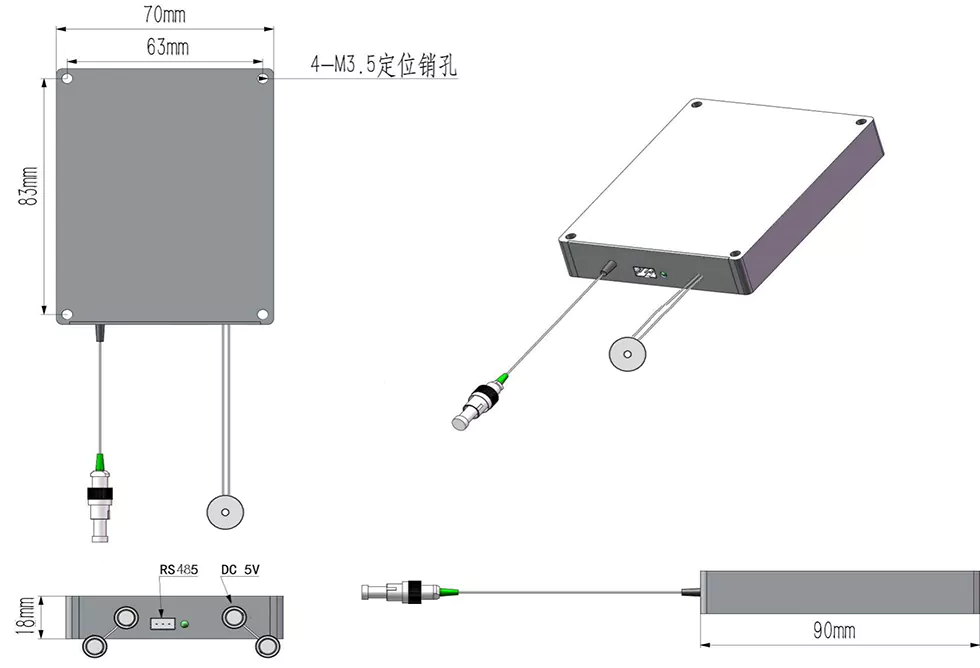

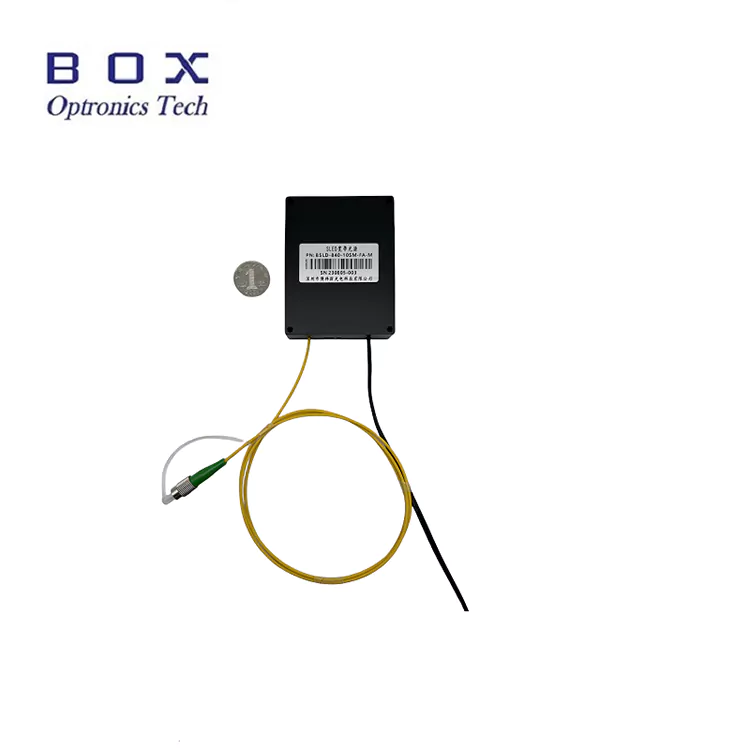

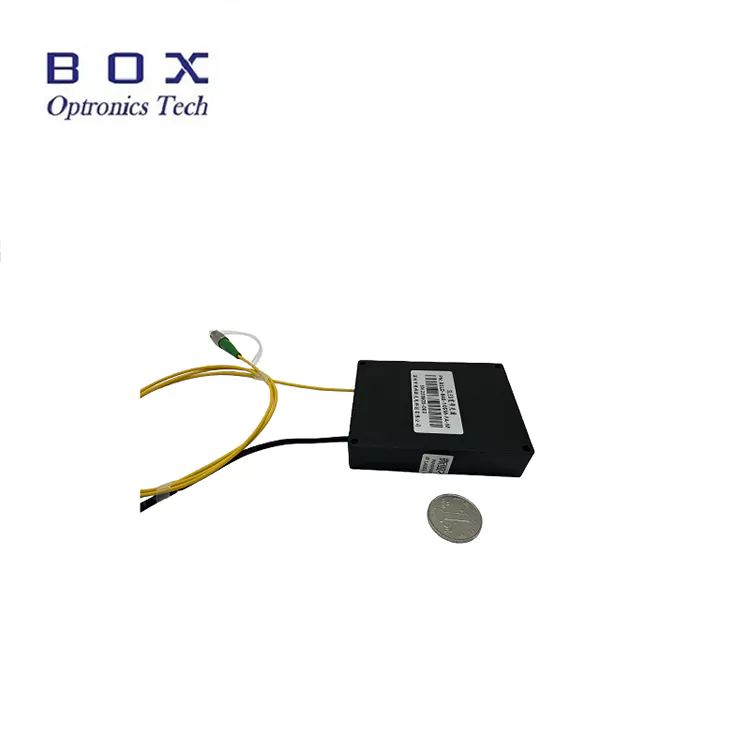

Модуль нұсқасы (70×90×18мм):

• Жүйені біріктіруге арналған ықшам, төмен профильді дизайн

• Қауіпсіз орнату үшін 4-M3,5 бекіту саңылаулары

• тұрақты ток кірісі (5В немесе 12В)

• RS485 байланыс порты (DB9 әйел)

• FC/APC қосқышы бар талшықты пигтейль шығысы

• Құралдар мен жүйелерге ендіру үшін өте қолайлы

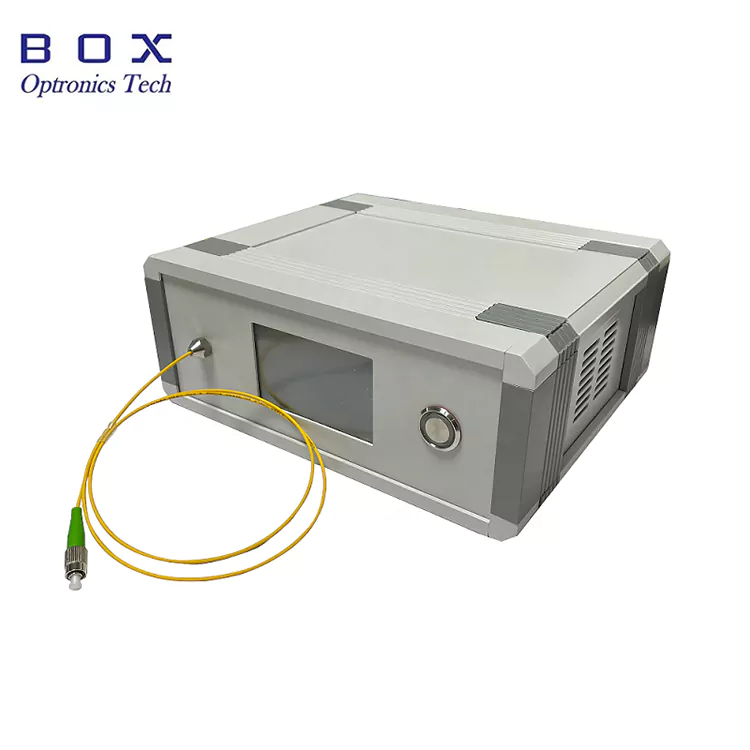

Үстелдік нұсқасы (195×220×120мм):

• Зертханалық қолдануға арналған үстел үсті пішін факторы

• Күйді бақылауға арналған кірістірілген сенсорлық экран дисплейі

• Айнымалы ток кірісі (әмбебап 110-240 В)

• RS485 байланыс порты (DB9 әйел)

• Алдыңғы панельдегі талшық шығысы

• Қолдануға оңай, қосу және ойнату режимі

• ҒЗТКЖ зертханалары мен сынақ орталары үшін өте қолайлы

Бақылау және бақылау

Модульдік және үстелдік нұсқалардың екеуі де бақылау және басқару үшін RS485 байланыс интерфейсін қолдайды. Үстелдік нұсқада қосымша жергілікті жұмыс істеуге арналған кірістірілген сенсорлық экран бар.

Қолжетімді бақылау және бақылау параметрлері:

• Шығыс қуатын бақылау

• Драйвердің ағымдағы мониторингі

• Температураны бақылау

• Қуатты реттеу (міндетті емес)

• ДК басқаруға арналған хост компьютер бағдарламалық құралы (міндетті емес)

Неліктен Box Optronics таңдау керек?

• Жіберу алдында 100% сынақтан өткізілетін қатаң сапаны бақылау

• Тұрақты жаппай жеткізу мүмкіндігі бар бәсекеге қабілетті баға

• Толқын ұзындығы, қуат, өткізу қабілеті, талшық және қосқыштар үшін икемді теңшеу опциялары

• 7×24 сағаттық техникалық қолдау және жылдам жауап беру

• DHL, UPS және FedEx жедел жеткізілімімен жаһандық жеткізу

• Модуль және үстел үсті нұсқалары қолжетімді

• Жүйені біріктіруге арналған қосымша хост бағдарламалық құралы

• Өндіріс көлеміне сенімді ұзақ мерзімді жеткізу

Спектрлік өнімділік-840нм талшықты біріктірілген SLD кең жолақты жарық көзі

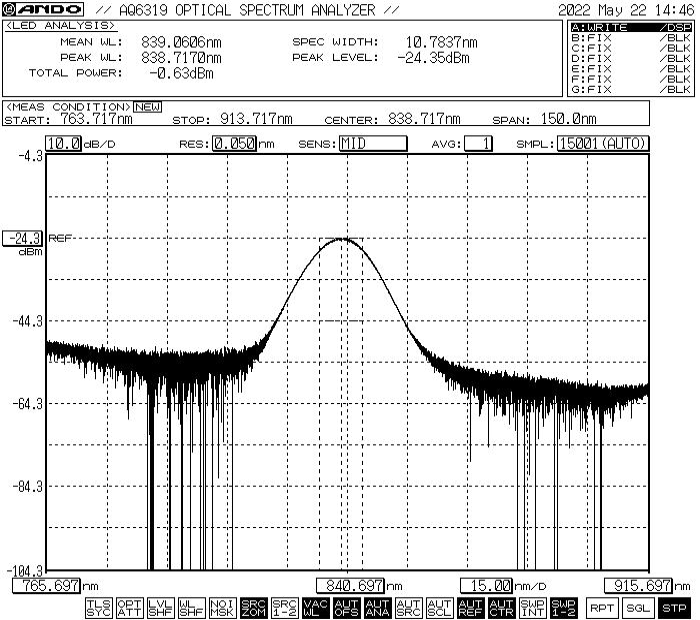

Әдеттегі спектр орталық толқын ұзындығын шамамен 840 нм және өткізу қабілеті шамамен 10 нм -3 дБ көрсетеді.

*Ескертпе: Көрсетілген спектр әдеттегі өнімділік болып табылады. Нақты спектр бірліктен бірлікке аздап өзгеруі мүмкін. Арнайы спектр деректері немесе реттелетін спектр талаптары үшін бізге хабарласыңыз.

Тапсырыс ақпараты-840нм талшықты біріктірілген SLD кең жолақты жарық көзі

Модельдік номенклатура

BSLD - XXX - XX - XX - X - (X)

Мысалы: BSLD - 840 - 51 - SM - M

840 нм SLD кең жолақты жарық көзі, 5 мВт шығыс, 10 нм өткізу қабілеті, 780 HP талшық, модуль нұсқасы, 5VDC қуат көзі

Қолжетімді теңшеу опциялары

• Орталық толқын ұзындығы: 840нм стандартты, басқа толқын ұзындықтары сұрау бойынша қол жетімді

• Шығу қуаты: 5 мВт стандартты, жоғарырақ қуат опциялары қолжетімді

• Спектрлік өткізу қабілеті: 10нм стандартты, өткізу қабілетінің басқа опциялары қолжетімді

• Талшық түрі: 780 HP стандарты, басқа арнайы талшықтар қолжетімді

• Талшық ұзындығы: 0,5м, 1м, 1,5м, 2м (арнайы ұзындықтар қол жетімді)

• Тұқым түрі: 900 мкм бос түтік, 3,0 мм бос түтік

• Қосқыш түрі: FC/APC стандарты, FC/UPC, SC/APC, LC/APC немесе теңшелетін

• Бума түрі: модуль немесе үстел үсті

• Қоректендіру кернеуі: 5VDC, 12VDC (модуль), 110-240VAC (стендтік)

• Оптикалық изолятор: кірістірілген изолятор опциясы қолжетімді

• Байланыс интерфейсі: RS485 стандарты, басқа интерфейстер қолжетімді

• Хост компьютерінің бағдарламалық құралы: бақылау және басқару үшін қол жетімді

Арнайы талаптар үшін техникалық сипаттамаларыңызбен біздің сату тобына хабарласыңыз.

Деректер парағы және сынақ есебі

Әрбір 840 нм SLD кең жолақты жарық көзі өлшенген өнімділік параметрлерін құжаттайтын кешенді сынақ есебімен бірге жеткізіледі. Деректер парағының PDF файлында егжей-тегжейлі сипаттамалар, өнімділік қисықтары және өлшемдік сызбалар бар.

• Әр бірлікке жеке сынақ есебі кіреді

• Әр бірлік үшін бақыланатын сериялық нөмір

Деректер парағы

Баға ұсыну және төлеу шарттары

Дәйексөз шарттары

• EXW (Ex Works): DHL/UPS/FedEx тіркелгіңіз болса ұсынылады. Біз сіздің тіркелгіңізді пайдалана отырып жеткіземіз; жеткізу ақысы бізден алынбайды.

• DAP (Орында жеткізіледі): Курьерлік есептік жазбаңыз болмаса, біз алдын ала төленген жүкпен жеткізуді ұйымдастыра аламыз.

• Басқа шарттар: талқылау үшін бізге хабарласыңыз.

Төлем шарттары

• PayPal: үлгілер мен шағын тапсырыстар үшін жылдам және қауіпсіз төлем

• T/T (банк аударымы): қалыпты өндірістік тапсырыстар үшін стандартты төлем әдісі

• Alibaba сауда кепілдігі: сатып алушы кепілдігімен онлайн транзакциялар үшін тапсырысты қауіпсіз қорғау

• Несие картасы: PayPal, Alibaba арқылы қабылданады

• Икемді төлем шарттары: келісуге болады

Тоқтау

• Стандартты өндіріс: ~10-15 жұмыс күні

• Арнаулы конфигурациялар: 15-20 жұмыс күні

• Тапсырыстар көлемі: Өндіріс кестесін білу үшін хабарласыңыз

• Халықаралық жеткізу: ~3-5 жұмыс күні (DHL/UPS/FedEx экспресс)

• Жылдам қызмет: сұрау бойынша қол жетімді

Операциялық ескертпелер және өңдеу

Талшықты өңдеу

• Талшықты зақымдауы мүмкін өткір иілулерден немесе майысқандардан аулақ болыңыз

• Талшық ұштарын тартпаңыз немесе бұрамаңыз

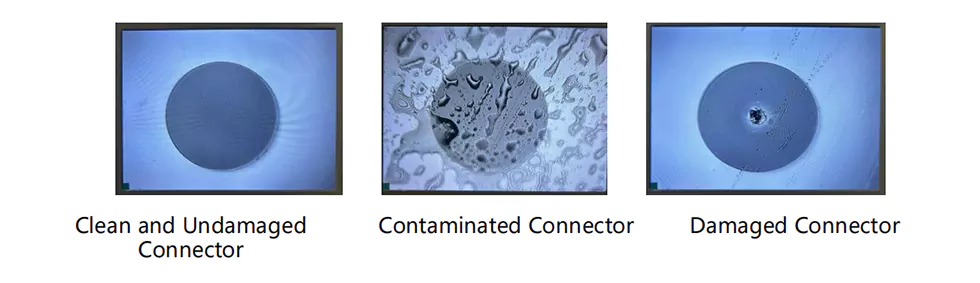

• Талшықты қосқыштарды қосу алдында тиісті тазалау құралдарын пайдаланып тазалаңыз

• Қосқыш пайдаланылмаған кезде әрқашан шаң қақпақтарын пайдаланыңыз

• Қолданар алдында талшықтың соңғы бетін зақымданбағанын тексеріңіз

Қуат және жұмысты қарастыру

• Қосылмас бұрын қуат көзінің дұрыс кернеуіне көз жеткізіңіз

• Драйвердің максималды тогы немесе қуат көрсеткіштерін асырмаңыз

• Үздіксіз жұмыс істеу үшін дұрыс қыздырғышты пайдаланыңыз

• Талшықты қосу/ажырату алдында қуатты өшіріңіз

• Қосулы кезде талшық шығысына тікелей қарамаңыз
