840нм 10мВт 35нм BW SLD диоды

Мазмұны

1. 840нм 10мВт 35нм BW SLD диодын енгізу

2. Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Орау үлгісі

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға белгілеу және төлеу шарттары

9. Жеткізу уақыты

10. Операциялар туралы ескертпелер

11. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

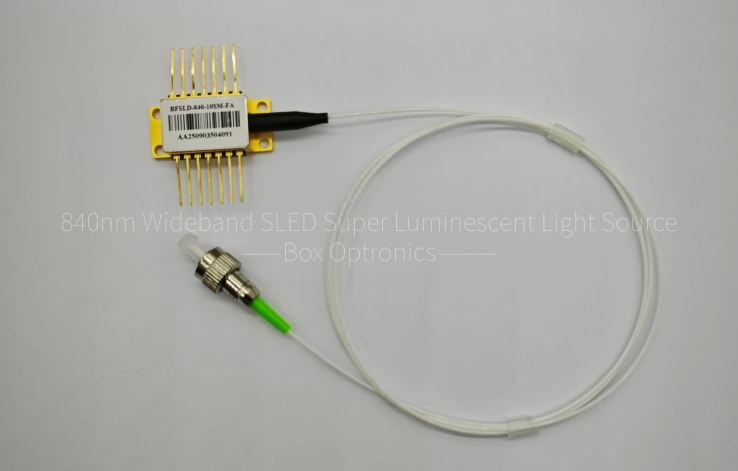

Өніммен таныстыру

Бұл 840 нм кең жолақты SLED супер люминесцентті диод, 14 істікшелі көбелек пакеті бар. Ол 10 мВт-қа дейінгі шығыс қуатымен, 35 нм-ден астам 3 дБ өткізу қабілеттілігімен ерекшеленеді және тұрақты және тегіс спектр үшін TEC пен термисторды біріктіреді. Оптикалық когерентті томографияға (ОКТ) қолайлы. Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы 260 ° C-тан аспауы керек, ал дәнекерлеу уақыты 10 секундтан аспауы керек.

Өнімнің техникалық сипаттамалары

Өнім ерекшеліктері

● SM талшықты немесе PM талшықты пигтейль;

● 10 мВт дейін жоғары шығыс қуаты;

● TEC бар 14 істікшелі BTF бумасы.

Өнім қолданбалары

● талшықты-оптикалық гироскоптар;

● Зертханалық кең жолақты жарық көздері және оптикалық сынақ;

● Оптикалық когерентті томография (ОКТ) және медициналық бейнелеу жабдығы.

Өнім мәліметтері

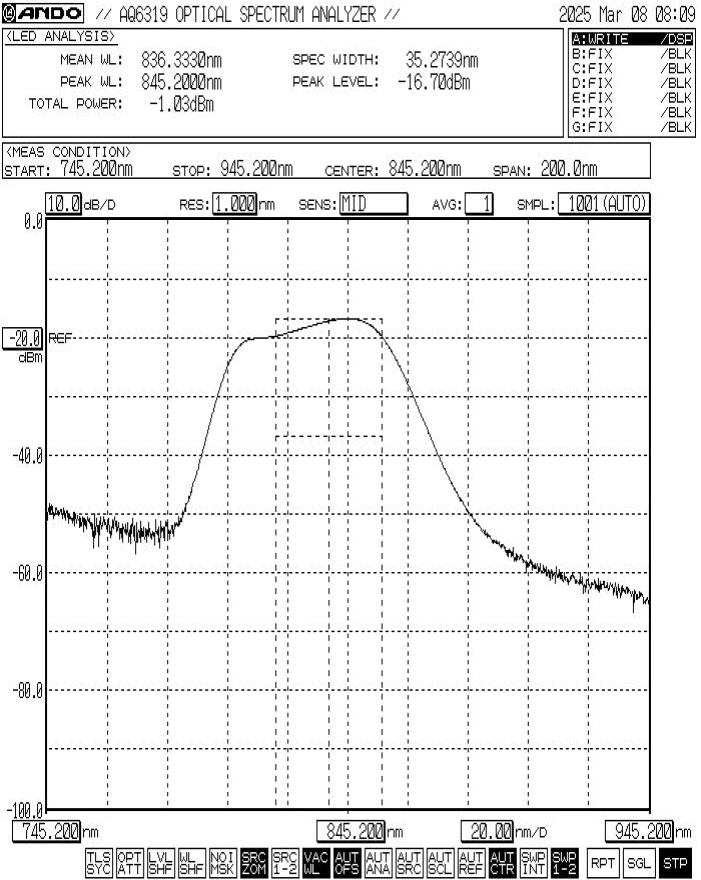

● Әдеттегі спектр: -3дБ өткізу қабілеттілігі Мин.30нм / Тип.35нм

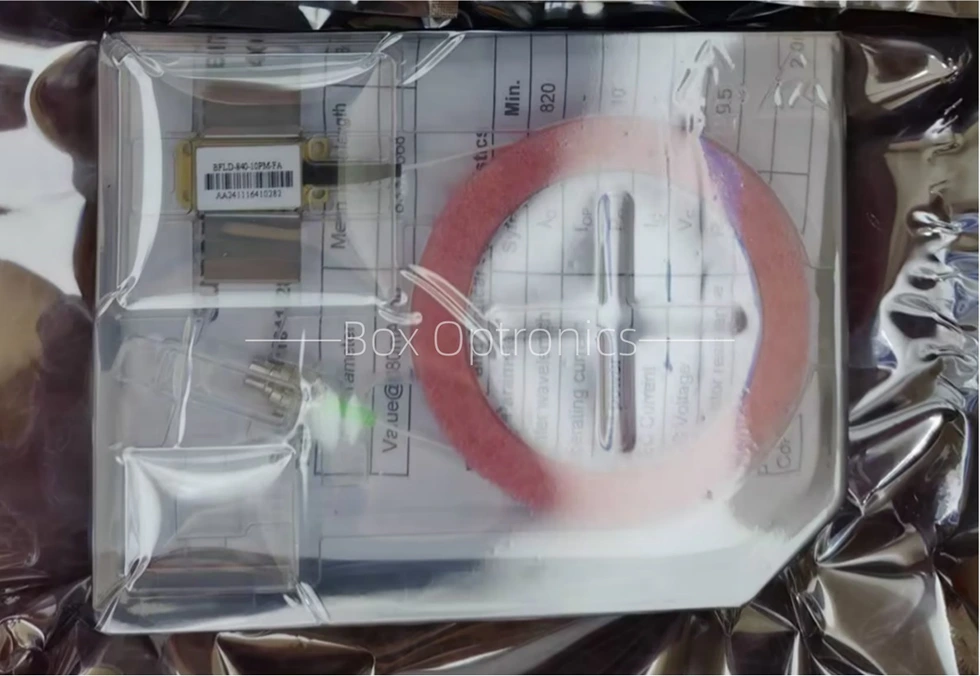

● Орау үлгісі

Дербес құрылғы; кірістірілген драйвер жоқ (сыртқы драйвер міндетті емес).

Тапсырыс беру туралы ақпарат

мысалы: BFSLD-840-103SM-FA

(Тапсырыс туралы ақпарат: 840 нм 10 мВт 35 нм BW SLD диод, көбелек пакеті, әдеттегі -3 дБ өткізу қабілеті 35 нм, SM талшығы бар, FC/APC қосқышы).

Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және сынақ парағы

Деректер парағы

Тест парағы

Баға ұсыну және төлеу шарттары

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics EXW пайдалануды ұсынады. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, өнімдердің жеткізу құнын алдын ала төлеңіз.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер қоймада бар болса, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан орау, тасымалдау және пайдалану кезінде антистатикалық қорғаныс шараларын қатаң сақтау қажет. Бұған қоса, қуат көзінің асқынып кетуіне жол бермеу үшін сақтық шараларын қолдану қажет, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикалық білезік бауын тағу).

● Импульстік токтардан болатын зақымдануды болдырмау үшін өнімнің жұмыс тізбегінің тұрақтылығын тексеріңіз.

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткасынан салғанда немесе шығарған кезде құрылғы корпусының артқы жағында орналасқан жеңге қысым жасамаңыз немесе тартпаңыз. Қосқыштармен жабдықталған құрылғылар үшін орнату немесе алу кезінде құрылғының да, талшықты қосқыштың да бір уақытта көтерілуін қамтамасыз етіңіз.

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы 260°C аспауы керек, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Төмендегілерге ерекше назар аудару керек: дәнекерлеу процесінде құрылғы қуатсыз күйде болуы керек, ал дәнекерлеу үтік дұрыс жерге тұйықталған болуы керек.

● Құрылғыны пайдаланған кезде деректер парағында көрсетілген жұмыс кернеуі мен ток диапазондарын қатаң сақтаңыз. Негізгі параметрлерге, соның ішінде Ith (Шекті ток), Iop max (Максималды жұмыс тогы), Vop max (Максималды жұмыс кернеуі) және λc (Орталық толқын ұзындығы) — жөнелту кезінде берілген сынақ есепте арнайы сілтеме жасалуы керек. Ескертпе: Абсолютті максималды көрсеткіштерден асатын жұмыс құрылғыға тұрақты зақым келтіруі мүмкін.

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметінен бас тарту құқығын сақтайды:

(1) Табиғи факторлардан (мысалы, найзағай, шаң) немесе қоршаған орта әсерінен болатын зақым.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
