1060нм 5 мВт SLED лазерлік диод

Мазмұны

1. 1060 нм 5 мВт SLED лазерлік диодты енгізу

2. Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Орау үлгісі

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы

8. Баға белгілеу және төлеу шарттары

9. Жеткізу уақыты

10. Операциялар туралы ескертпелер

11. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

Өніммен таныстыру

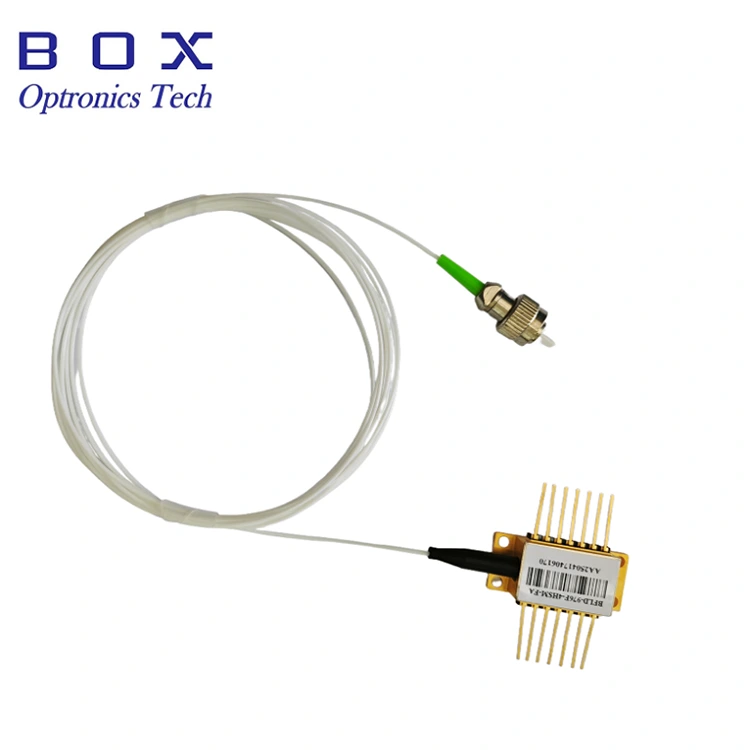

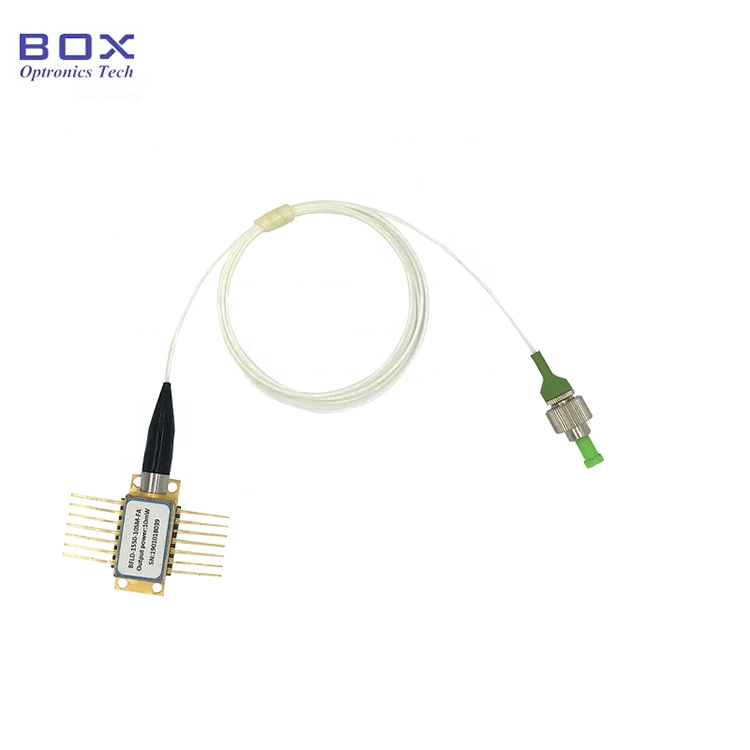

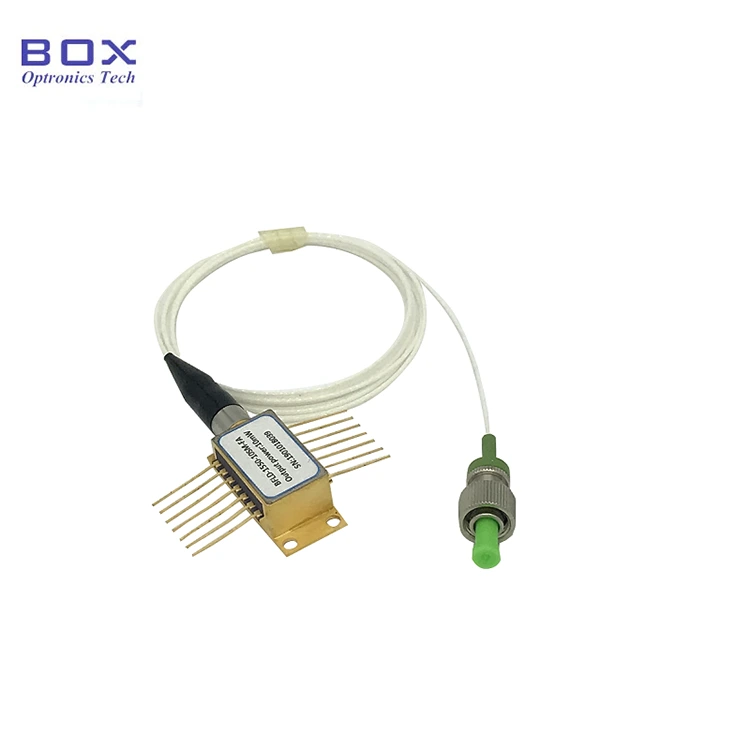

Бұл 14 істікшелі көбелек пакеті бар 1060 нм 5 мВт SLED лазерлік диод. Ол 5 мВт-қа дейінгі шығыс қуатымен, 15 нм-ден астам 3 дБ өткізу қабілеттілігімен ерекшеленеді және тұрақты және тегіс спектр үшін TEC пен термисторды біріктіреді. Оптикалық когерентті томографияға (ОКТ) қолайлы. Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы 260 ° C-тан аспауы керек, ал дәнекерлеу уақыты 10 секундтан аспауы керек.

Өнімнің техникалық сипаттамалары

Өнім ерекшеліктері

● SM Hi1060 немесе PM980 пигтейль;

● 5 мВт дейін шығыс қуаты;

● TEC және Monitor PD бар 14 істікшелі BTF бумасы.

Өнім қолданбалары

● талшықты-оптикалық гироскоптар;

● талшықты-оптикалық зондтау жүйесі;

● Оптикалық жабдық жүйесі.

Өнім мәліметтері

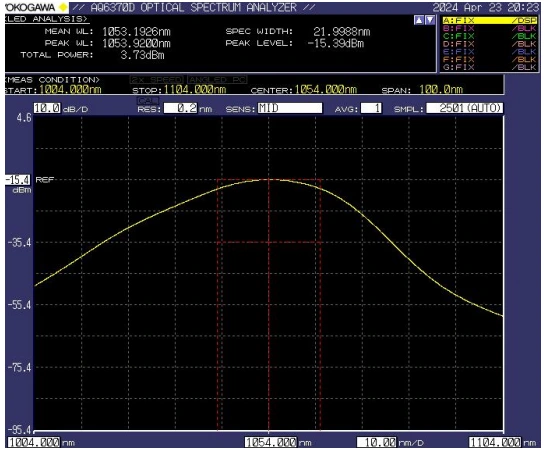

● Әдеттегі спектр: -3дБ Өткізу қабілеті Мин.15нм / Тип.20нм

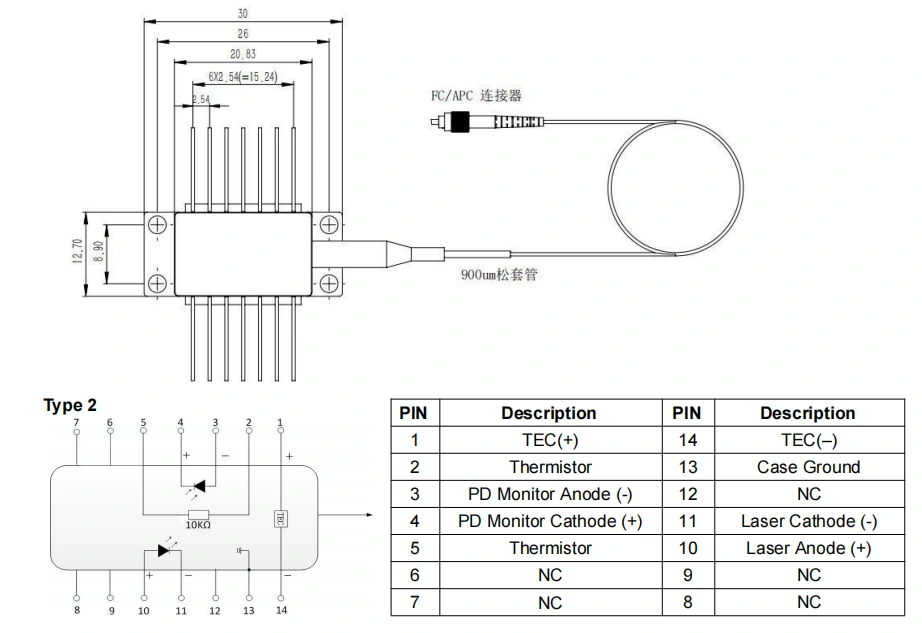

● Пакет сызбасы және PIN-OUT анықтамасы(бірлік:мм)-1060нм 5мВт SLED лазерлік диод

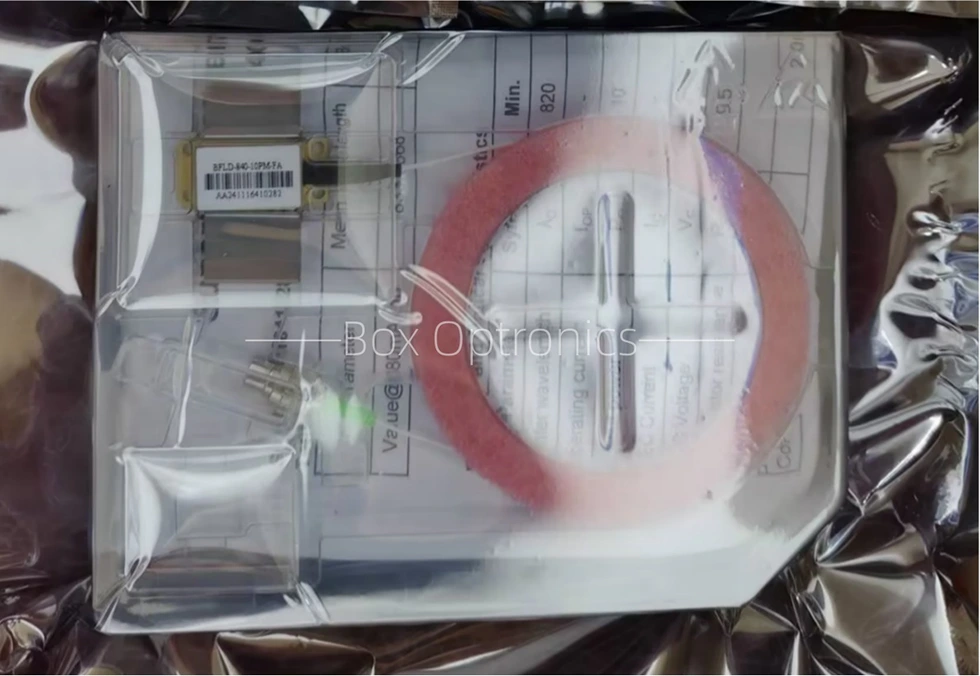

● Орау үлгісі

* Дербес құрылғы; кірістірілген драйвер жоқ (сыртқы драйвер міндетті емес).

Тапсырыс беру туралы ақпарат

мысалы: BFSLD-1060-5SM-FA

(Тапсырыс туралы ақпарат: 1060 нм 5 мВт SLED лазерлік диод, көбелек пакеті, SM  Hi1060 талшығы бар, FC/APC қосқышы).

Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com

Деректер парағы

Деректер парағы

Баға ұсыну және төлеу шарттары

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics EXW пайдалануды ұсынады. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, өнімдердің жеткізу құнын алдын ала төлеңіз.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер қоймада бар болса, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан орау, тасымалдау және пайдалану кезінде антистатикалық қорғаныс шараларын қатаң сақтау қажет. Бұған қоса, қуат көзінің асқынып кетуіне жол бермеу үшін сақтық шараларын қолдану қажет, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикалық білезік бауын тағу).

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткасынан салғанда немесе шығарған кезде құрылғы корпусының артқы жағында орналасқан жеңге қысым жасамаңыз немесе тартпаңыз. Қосқыштармен жабдықталған құрылғылар үшін орнату немесе алу кезінде құрылғының да, талшықты қосқыштың да бір уақытта көтерілуін қамтамасыз етіңіз.

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы 260°C аспауы керек, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Төмендегілерге ерекше назар аудару керек: дәнекерлеу процесінде құрылғы қуатсыз күйде болуы керек, ал дәнекерлеу үтік дұрыс жерге тұйықталған болуы керек.

● Қуатты қосу процесі кезінде ешқашан жоғары токты тікелей қолданбаңыз, себебі бұл чипке зақым келтіру қаупі бар. Оның орнына, құрылғыны чиптің табалдырығына жақын ток деңгейінде қуаттандырыңыз, содан кейін қажетті деңгейге жеткенше токты шағын қадамдармен біртіндеп арттырыңыз.

● Барлық құрамдастарды қосар алдында алдымен салқындатқышты іске қосыңыз, содан кейін чиптің қызып кетуі мен шамадан тыс жүктелуін болдырмау үшін қосымша қуат қосу қадамдарын орындаңыз.

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметінен бас тарту құқығын сақтайды:

(1) Табиғи факторлардан (мысалы, найзағай, шаң) немесе қоршаған орта әсерінен болатын зақым.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
