840нм 10мВт 40нм SLD кең жолақты жарық көзі

Мазмұны

1. 840 нм 10 мВт 40 нм SLD кең жолақты жарық көзін енгізу

2. Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Өнім туралы мәліметтер

6. Қауіпсіз пайдалану нұсқаулығы

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы және сынақ парағы

9. Баға белгілеу және төлеу шарттары

10. Жеткізу уақыты

11. Пайдалану ескертулері және техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

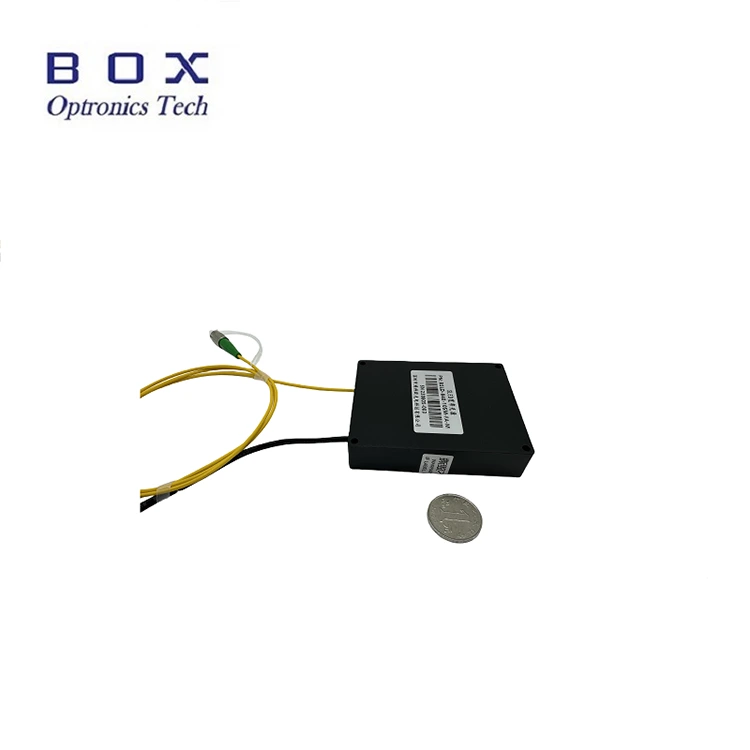

Өнімді таныстыру-840нм 10мВт 40нм SLD кең жолақты жарық көзі

Бұл 840нм 10мВт 40нм SLD кең жолақты жарық көзі суперлюминесцентті диод технологиясын қабылдайды, шығыс қуаты 10мВт-тан жоғары, өткізу қабілеті 40нм-ден астам -3дБ, спектрі тегіс, толқыны төмен және ұзақ мерзімді тамаша тұрақтылық.

Ол RS-485 байланыс интерфейсі және жүйені біріктіру үшін бақылау бағдарламалық құралы бар сенсорлық экранды және модульдік конфигурацияларды қолдайды. Талшықты анықтау және медициналық бейнелеу үшін қолайлы. Бет жағы күйіп қалмас үшін әрқашан талшықтарды қуатсыз қосыңыз/ажыратып отырыңыз.

Өнім сипаттамалары-840нм 10мВт 40нм SLD кең жолақты жарық көзі

Өнім мүмкіндіктері-840нм 10мВт 40нм SLD кең жолақты жарық көзі

Төмен спектрлік толқындар; л

Тегіс спектр;

Оңай біріктіру үшін DB9 Female(RS485) коммуникациялары;

Реттелетін шығыс қуаты және талшық түрі.

Өнім қолданбалары-840нм 10мВт 40нм SLD кең жолақты жарық көзі

Оптикалық талшықты анықтау;

Медициналық бейнелеу;

Оптикалық когерентті томография (ОКТ).

Өнім туралы мәліметтер-840нм 10мВт 40нм SLD кең жолақты жарық көзі

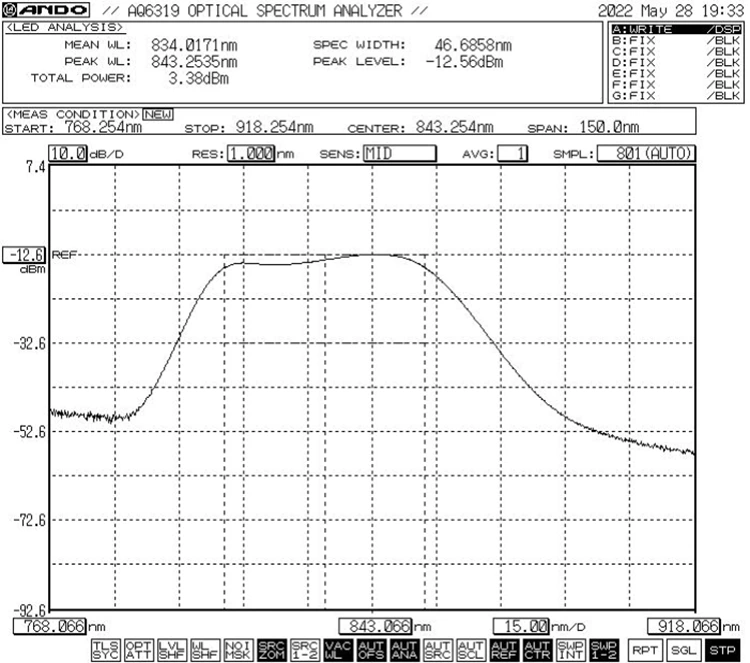

Әдеттегі спектр: -3дБ Өткізу қабілеті Мин.40нм / Тип.45нм

Өлшемі (мм)

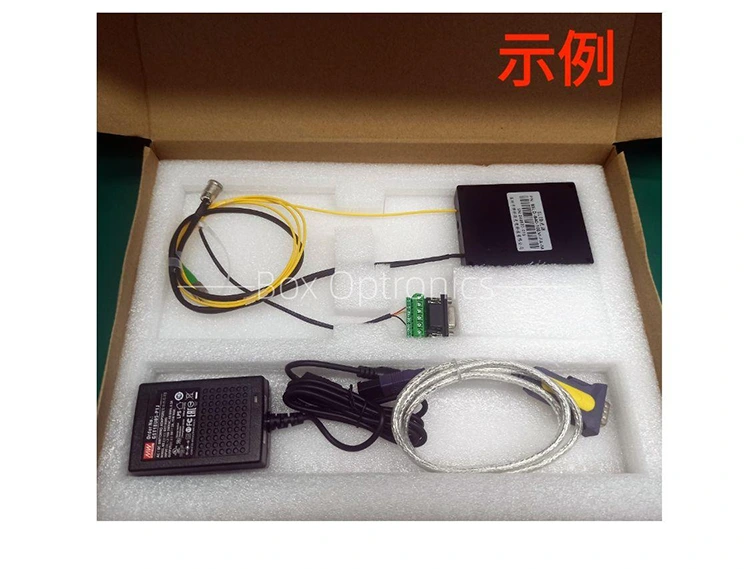

Стандартты аксессуарлар

Жұмыс қадамдары-840нм 10мВт 40нм SLD кең жолақты жарық көзі

1-қадам. Орамнан шығару: құрастыру алдында барлық керек-жарақтардың, соның ішінде SLED жарық көзі модулін, USB деректер кабелін, жасыл порт кабелін, қуат адаптерін, сынақ есебін және т.б. аяқталғанын тексеріңіз.

2-қадам. Қуат көзі: тұрақты ток коммутациялық қуат көзіне немесе олардың қуат көзінің талаптарына сәйкес келетін реттелетін қуат көзіне қосылған. Түпнұсқа сәйкес келетін қуат адаптерін ғана пайдаланыңыз (DC5V немесе DC12V). Дұрыс емес қуат адаптерлері жарық көзін зақымдауы мүмкін. (Қуат адаптері жергілікті кернеу стандарттарына сәйкес жеткізіледі.)

3-қадам. Шығу талшығын қосу: талшық қосқышындағы немесе фланецтегі шаң қақпағын ашыңыз, талшықтың ұшын тексеріңіз және ластану мен зақымданудың жоқтығын растағаннан кейін талшықты немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз.

Setp4. Негізгі компьютерге қосылу: 840нм 10мВт 40нм SLD кең жолақты жарық көзі және компьютерді қосу үшін жасыл порт кабелін және USB-RS485 DB9 деректер кабелін пайдаланыңыз; компьютер алдымен USB-RS485 сериялық портының деректер кабелін анықтау үшін арнайы сериялық порт драйверін орнатуы керек, әйтпесе негізгі компьютердің бағдарламалық құралы мен жарық көзі модулін дұрыс қосу және байланыстыру мүмкін емес. Драйверді Box Optronics компаниясынан сұраңыз.

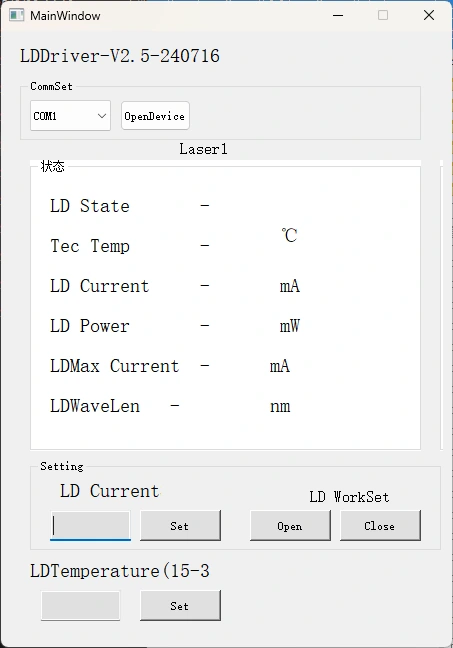

5-қадам. Басқару бағдарламалық құралы: Box Optronics 840 нм 10 мВт 40 нм SLD кең жолақты жарық көзінің LD тогын және LD температурасын басқару үшін сериялық пәрменді немесе ДК бағдарламалық құралын қамтамасыз етеді. Дұрыс портты таңдап, ағымдағы және температураны орнатыңыз, содан кейін ашу түймесін басыңыз. (Зақымданудың алдын алу үшін бастапқы жұмыс кезінде жетек тогын баяу арттырыңыз. Толық токты бірден қолданбаңыз.)

6-қадам. Қолданғаннан кейін жабу түймесін басыңыз, қуат көзін өшіріңіз және талшықты қосылымды ажыратыңыз.

Тапсырыс беру ақпараты-840нм 10мВт 40нм SLD кең жолақты жарық көзі

мысалы: BSLD-840-104SM-FA-M

(Тапсырыс туралы ақпарат: 840нм 10мВт 40нм SLD кең жолақты жарық көзі, SM Hi780 талшықты, FC/APC қосқышы, модуль жинағы, 5VDC қуат көзі).

Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және сынақ парағы-840нм 10мВт 40нм SLD кең жолақты жарық көзі

Деректер парағы

Тест парағы

Баға ұсыну және төлеу шарттары-840нм 10мВт 40нм SLD кең жолақты жарық көзі

Баға шарттары

(1) EXW:

DHL/ UPS/ FedEx тіркелгіңіз болса, Box Optronics  EXW пайдалануды ұсынады. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, өнімдердің жеткізу құнын алдын ала төлеңіз.

(3) Басқа

Төлем шарттары

PayPal және T/T қол жетімді.

Жеткізу уақыты-840нм 10мВт 40нм SLD кең жолақты жарық көзі

Өндіріс: 10 жұмыс күні. (Егер қоймада бар болса, ол тезірек жөнелтіледі.)

Халықаралық логистика: 3-5 жұмыс күні.

Пайдалану ескертулері және техникалық қызмет көрсету-840нм 10мВт 40нм SLD кең жолақты жарық көзі

Кірістіру жоғалуының жоғарылауына әкелетін шаңның ластануын немесе талшықты қосқыштың шеттерінің күйіп кетуін болдырмау үшін шығыс ұштарында талшықты-оптикалық қосқыштарды жиі салу немесе алып тастау ұсынылмайды.

Талшықты қосқыштарды түксіз сүрткішпен тазалаңыз және қосу алдында талшықты бет детекторымен тексеріңіз. Үстіңгі жағы күйіп қалмас үшін әрқашан талшықтарды қуатсыз қосыңыз/ажыратып отырыңыз. Талшықты-оптикалық қосқыштар шаң қақпақтарымен жабылуы керек.

Шығарылатын талшықты басқа талшыққа қосу қажет болса, термоядролық қосқышты пайдалану ұсынылады.

Ылғалға, шаңға және коррозияға қарсы сақтық шараларын сақтаңыз; құрғақ жерде сақтаңыз.

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету-840нм 10мВт 40нм SLD кең жолақты жарық көзі

Кепілдік мерзімі:

Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды:

(1) Табиғи факторлардан (мысалы, найзағай, шаң) немесе қоршаған орта әсерінен болатын зақым.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсат етілмеген бөлшектеу, өзгерту немесе жөндеу.

(5)  Корпустағы өзгертілген немесе толық емес кепілдік белгілері.

(6) Тасымалдау кезіндегі зақымдану немесе жоғалту.
