1550нм SLD кең жолақты жарық көзі микромодульі

Мазмұны

1. 1550 нм SLD кең жолақты жарық көзі микромодульін енгізу

2. Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Өнім туралы мәліметтер

6. Қауіпсіз пайдалану нұсқаулығы

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы және сынақ парағы

9. Баға белгілеу және төлеу шарттары

10. Жеткізу уақыты

11. Пайдалану ескертулері және техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

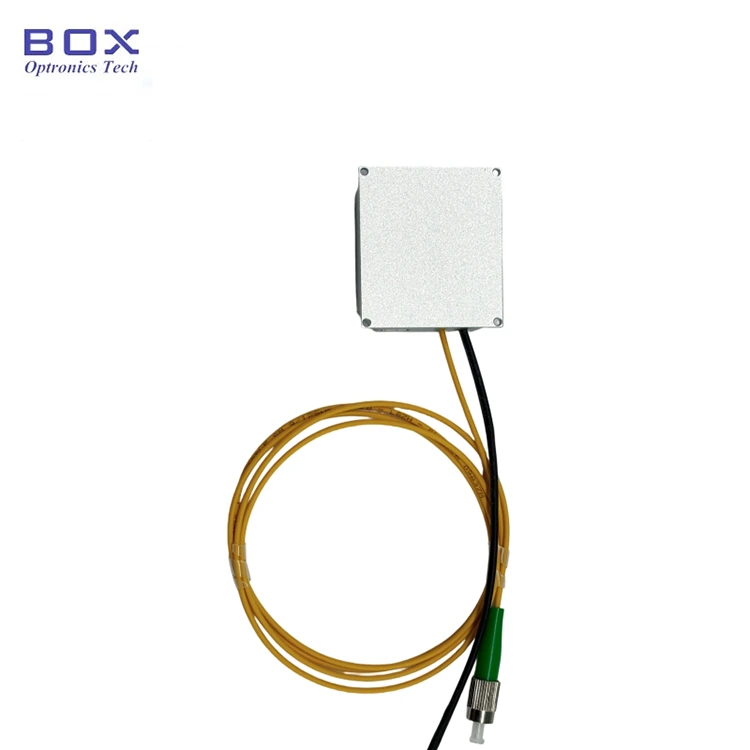

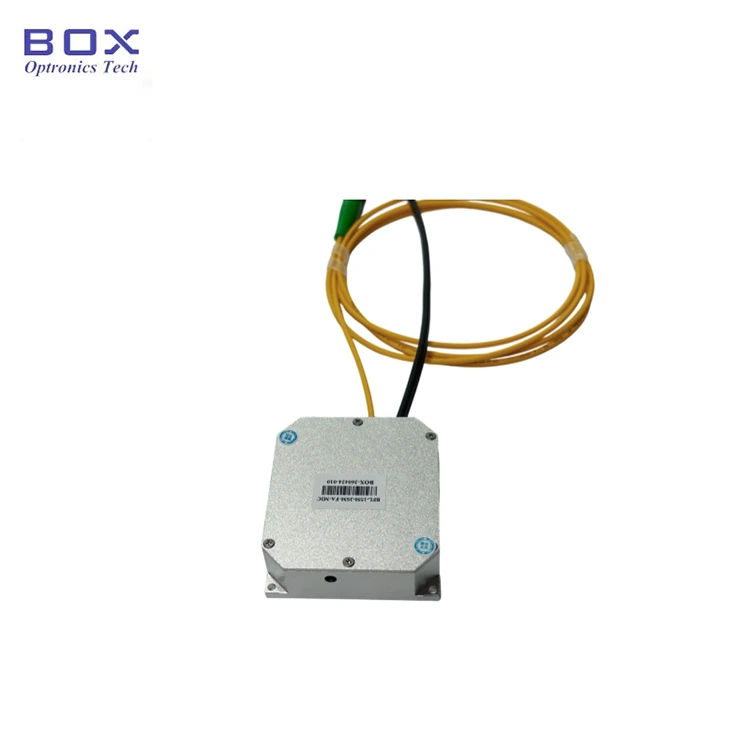

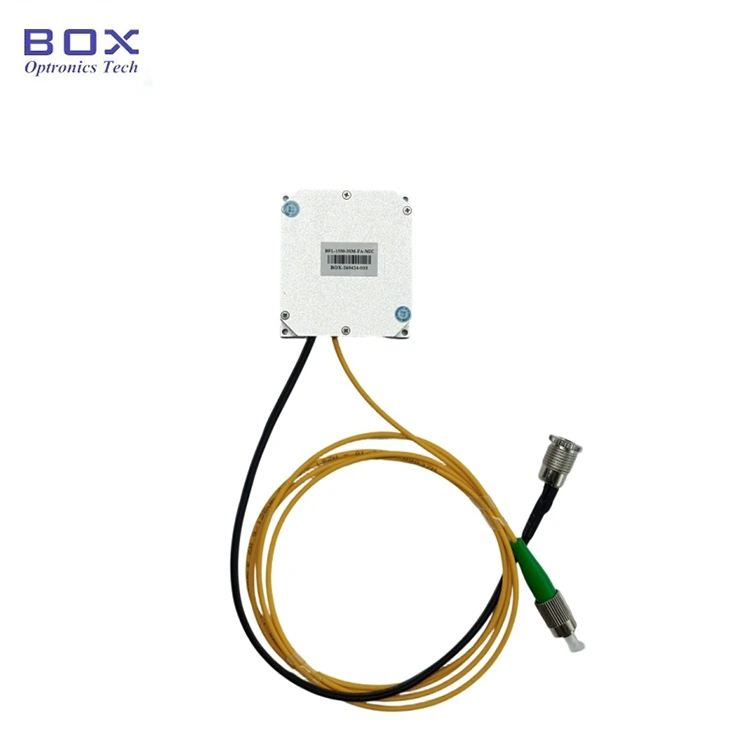

Өнімді енгізу-1550нм SLD кең жолақты жарық көзі микро-модульі

Бұл суперлюминесцентті диод технологиясын қабылдайтын 1550 нм SLD кең жолақты жарық көзі микромодульі, шығыс қуаты 3 мВт және қосымша 10 мВт, өткізу қабілеті 30 нм-ден асатын -3 дБ өткізу қабілеті, тегіс спектрі, төмен толқындылығы және тамаша ұзақ мерзімді тұрақтылығы. SM және PM талшықтары бар. Ол RS485 байланыс интерфейсін және жүйені біріктіру үшін мониторинг бағдарламалық құралын қолдайды. Шағын өлшем небәрі 46,6x51,6x15 мм.

Өнімнің техникалық сипаттамалары-1550нм SLD кең жолақты жарық көзі микромодульі

Өнім мүмкіндіктері-1550нм SLD кең жолақты жарық көзі микромодульі

● Шағын өлшем; л

● Кең спектр;

● Төмен спектрлік толқындар;

● Оңай біріктіру үшін DB9 Әйел(RS485) коммуникациялары.

Өнім қолданбалары-1550нм SLD кең жолақты жарық көзі микромодульі

● Оптикалық когерентті томография (ОКТ);

● Медициналық бейнелеу;

● Талшықты оптикгироскоп (ТҰМАН).

Өнім туралы мәліметтер-1550нм SLD кең жолақты жарық көзі микромодуль

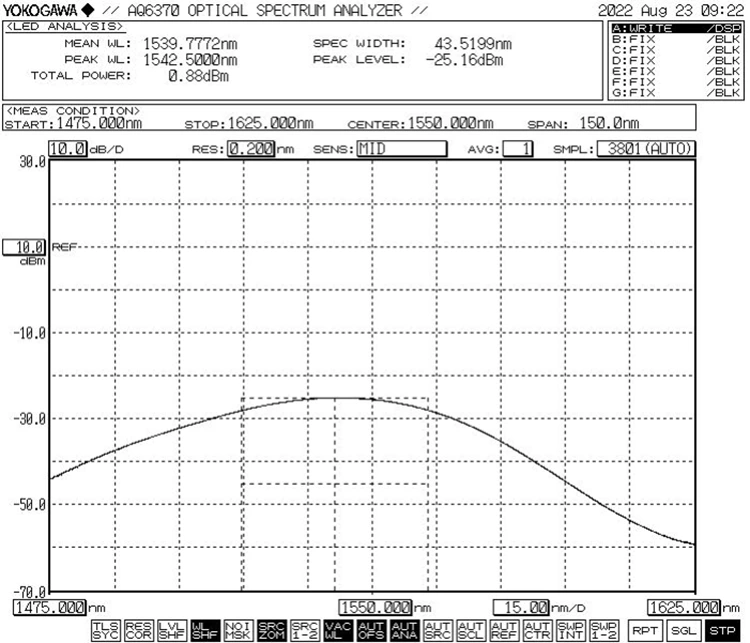

● Әдеттегі спектр: -3дБ Өткізу қабілеті Мин.30нм

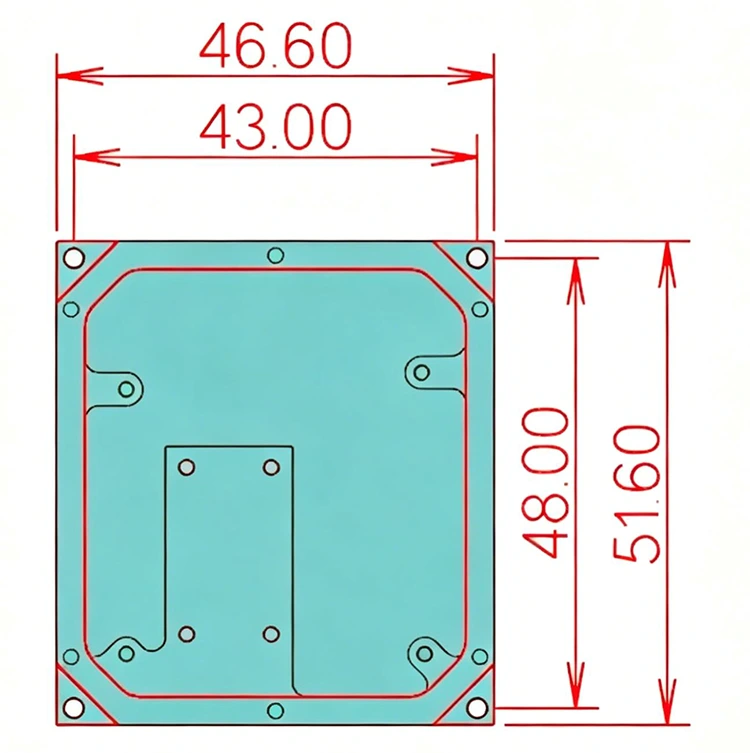

● Өлшем(мм): 46,6(В)×51,6(D)×15(H)

Жұмыс қадамдары-1550нм SLD кең жолақты жарық көзі микромодульі

1-қадам. Орамнан шығару: құрастыру алдында барлық керек-жарақтардың толық екенін тексеріңіз.

2-қадам. Қуат көзі: тұрақты ток коммутациялық қуат көзіне немесе олардың қуат көзінің талаптарына сәйкес келетін реттелетін қуат көзіне қосылған. Түпнұсқа сәйкес келетін қуат адаптерін ғана пайдаланыңыз (DC5V немесе DC12V). Дұрыс емес қуат адаптерлері жарық көзін зақымдауы мүмкін. (Қуат адаптері жергілікті кернеу стандарттарына сәйкес жеткізіледі.)

3-қадам. Шығу талшығын қосу: талшық қосқышындағы немесе фланецтегі шаң қақпағын ашыңыз, талшықтың ұшын тексеріңіз және ластану мен зақымданудың жоқтығын растағаннан кейін талшықты немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз.

Setp4. Негізгі компьютерге қосылу: Жасыл порт кабелін және USB-RS485 DB9 деректер кабелін 1550 нм SLD кең жолақты жарық көзі микромодульін  және компьютерді қосу үшін пайдаланыңыз; компьютер алдымен USB-RS485 сериялық портының деректер кабелін анықтау үшін арнайы сериялық порт драйверін орнатуы керек, әйтпесе негізгі компьютердің бағдарламалық құралы мен жарық көзі модулін дұрыс қосу және байланыстыру мүмкін емес. Драйверді Box Optronics компаниясынан сұраңыз.

5-қадам. Басқару бағдарламалық құралы: Box Optronics 1550 нм SLD кең жолақты жарық көзі микромодульінің LD тогын және LD температурасын басқару үшін сериялық пәрменді немесе ДК бағдарламалық құралын қамтамасыз етеді. Дұрыс портты таңдап, ағымдағы және температураны орнатыңыз, содан кейін ашу түймесін басыңыз. (Зақымданудың алдын алу үшін бастапқы жұмыс кезінде жетек тогын баяу арттырыңыз. Толық токты бірден қолданбаңыз.)

6-қадам. Қолданғаннан кейін жабу түймесін басыңыз, қуат көзін өшіріңіз және талшықты қосылымды ажыратыңыз.

Тапсырыс беру туралы ақпарат-1550нм SLD кең жолақты жарық көзі микромодульі

мысалы: BSLD-1550-10SM-FA-MIC

(Тапсырыс туралы ақпарат: 1550 нм SLD кең жолақты жарық көзінің микромодульі, 10 мВт шығыс қуаты, SMF-28e талшығы бар, FC/APC қосқышы).

Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және сынақ парағы-1550нм SLD кең жолақты жарық көзі микро модулі

Деректер парағы

Баға ұсыну және төлеу шарттары-1550nm SLD кең жолақты жарық көзі микромодульі

● Баға ұсыныстары

(1) EXW:

DHL/ UPS/ FedEx тіркелгіңіз болса, Box Optronics  EXW пайдалануды ұсынады. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, өнімдердің жеткізу құнын алдын ала төлеңіз.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Жеткізу уақыты-1550нм SLD кең жолақты жарық көзі микромодульі

Өндіріс: 10-15 жұмыс күні. (Егер қоймада бар болса, ол тезірек жөнелтіледі.)

Халықаралық логистика: 3-5 жұмыс күні.

Пайдалану ескертулері және техникалық қызмет көрсету-1550нм SLD кең жолақты жарық көзі микромодульі

● Талшықты қосқыштарды түксіз майлықпен тазалап, қосу алдында талшықты бет детекторымен тексеріңіз. Үстіңгі жағы күйіп қалмас үшін әрқашан талшықтарды қуатсыз қосыңыз/ажыратып отырыңыз. Талшықты-оптикалық қосқыштар шаң қақпақтарымен жабылуы керек.

● Шығарылатын талшықты басқа талшыққа қосу қажет болса, біріктіру қосқышын пайдалану ұсынылады.

● Ылғалға, шаңға және коррозияға қарсы сақтық шараларын қолданыңыз; құрғақ жерде сақтаңыз.

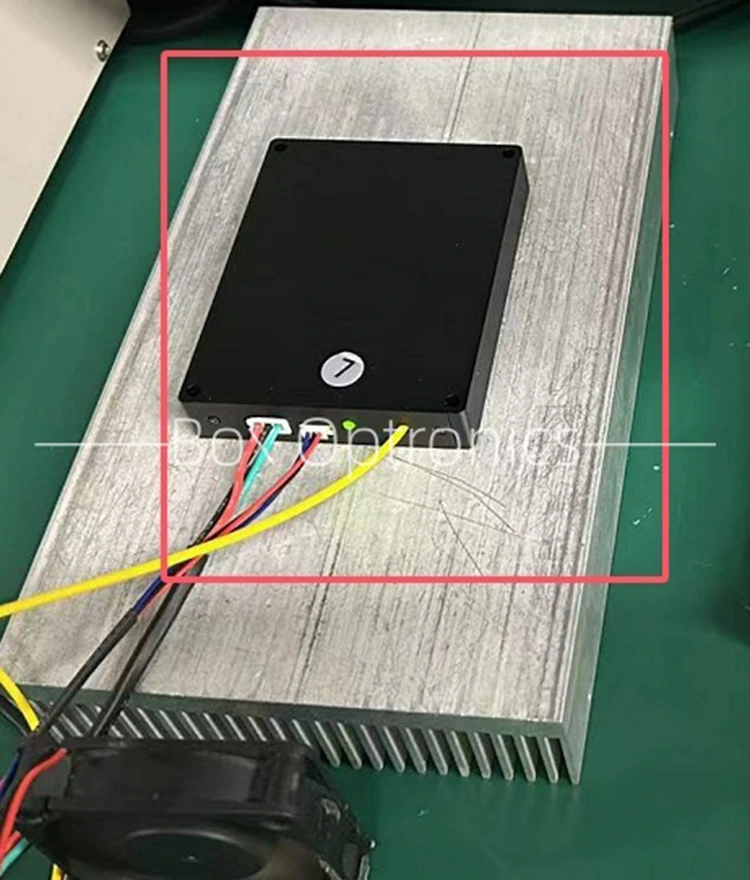

● Ұзақ уақыт пайдаланған кезде оны радиаторға қойыңыз.

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету-1550нм SLD кең жолақты жарық көзі микромодульі

● Кепілдік мерзімі:

Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды:

(1) Табиғи факторлардан (мысалы, найзағай, шаң) немесе қоршаған орта әсерінен болатын зақым.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсат етілмеген бөлшектеу, өзгерту немесе жөндеу.

(5)  Корпустағы өзгертілген немесе толық емес кепілдік белгілері.

(6) Тасымалдау кезіндегі зақымдану немесе жоғалту.
