1060нм 1064нм SLD жарық көзі

Мазмұны

1. 1060 нм 1064 нм SLD жарық көзін енгізу

2. Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Стандартты керек-жарақтар

6. Қауіпсіз пайдалану нұсқаулығы

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы және сынақ парағы

9. Баға белгілеу және төлеу шарттары

10. Жеткізу уақыты

11. Пайдалану ескертулері және техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

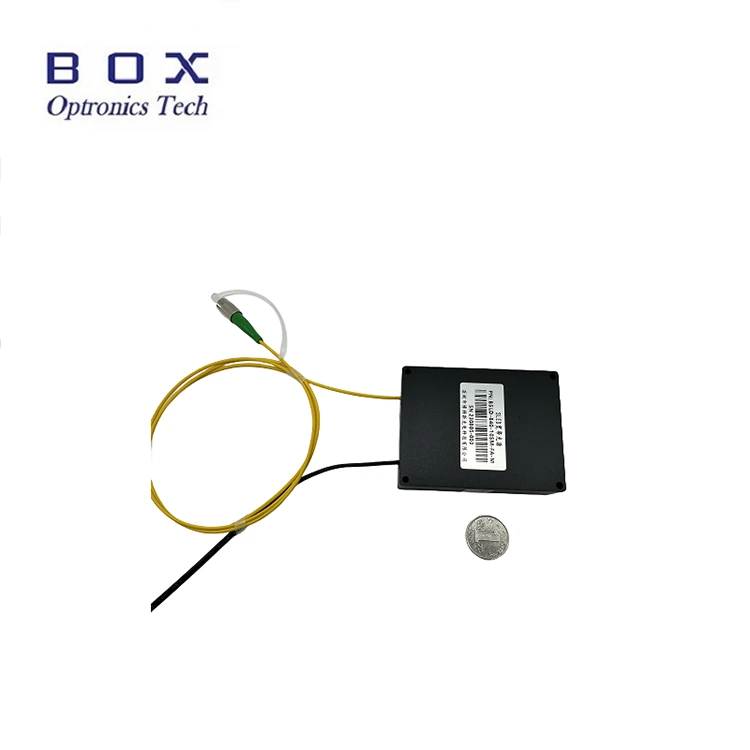

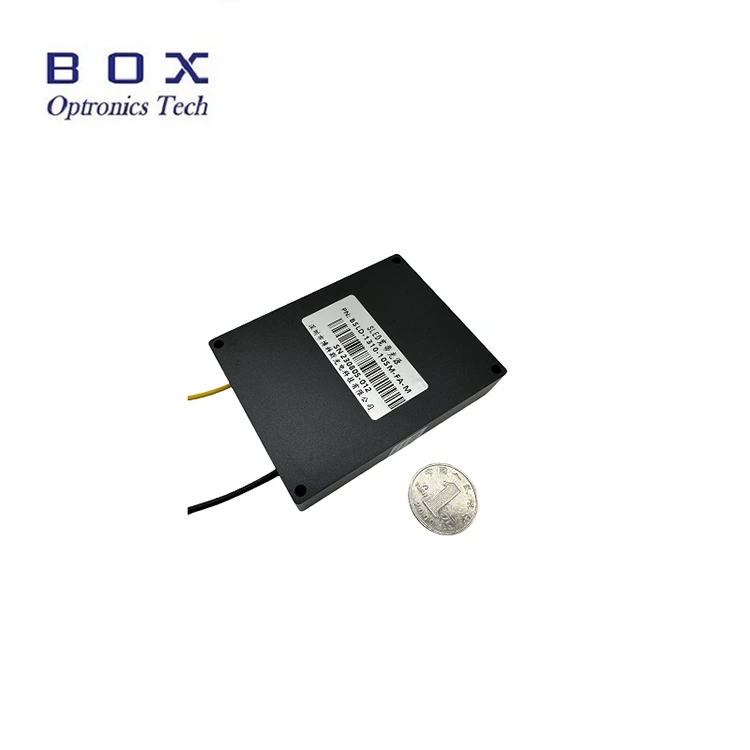

Өніммен таныстыру

Бұл суперлюминесцентті диод технологиясын қабылдайтын 1060 нм 1064 нм SLD жарық көзі, шығыс қуаты 5 мВт және 15 мВт қосымша, өткізу қабілеті 15 нм-ден асатын -3 дБ өткізу қабілеті, тегіс спектрі, төмен толқындылығы және тамаша ұзақ мерзімді тұрақтылығы. Ол RS485 байланыс интерфейсі және жүйені біріктіру үшін мониторинг бағдарламалық құралы бар үстелдік және модульдік конфигурацияларды қолдайды. Талшықты анықтау және медициналық бейнелеу үшін қолайлы. Номиналды кернеумен пайдаланыңыз, температура мен ылғалдылықты бақылаңыз, жақсы жылудың таралуын қамтамасыз етіңіз, шығыстың шамадан тыс жүктелуін және ластануын болдырмаңыз.

Өнімнің техникалық сипаттамалары

Өнім ерекшеліктері

● Төмен спектрлік толқындар;

● Тегіс спектр;

● Оңай біріктіру үшін DB9 Female(RS485) байланыстары.

Өнім қолданбалары

● Оптикалық талшықты анықтау;

● Медициналық бейнелеу;

● Талшықты-оптикалық гироскоп (ТҰМАН).

Өнім мәліметтері

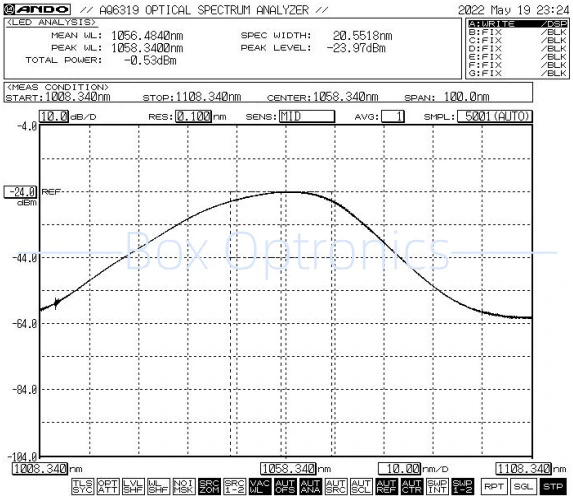

● Әдеттегі спектр: -3дБ Өткізу қабілеті Мин.15нм / Тип.20нм

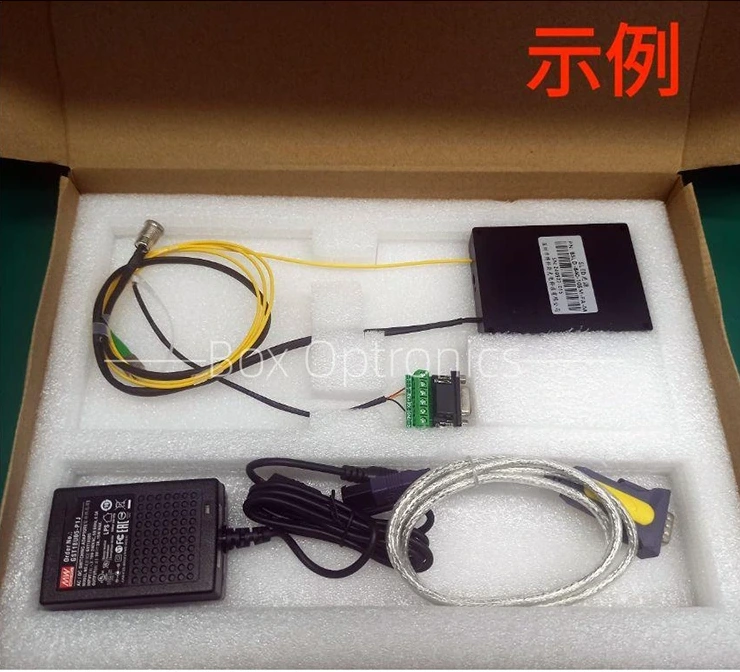

● Стандартты керек-жарақтар

Операция қадамдары

1-қадам.Орамнан шығару: құрастыру алдында барлық керек-жарақтардың, соның ішінде SLED жарық көзі модулін, USB деректер кабелін, жасыл порт кабелін, қуат адаптерін, сынақ есебін және т.б. аяқталғанын тексеріңіз.

2-қадам.Қуат көзі: тұрақты ток коммутациялық қуат көзіне немесе олардың қуат көзінің талаптарына сәйкес келетін реттелетін қуат көзіне қосылған. Түпнұсқа сәйкес келетін қуат адаптерін ғана пайдаланыңыз (DC5V немесе DC12V). Дұрыс емес қуат адаптерлері жарық көзін зақымдауы мүмкін. (Қуат адаптері жергілікті кернеу стандарттарына сәйкес жеткізіледі.)

3-қадам.Шығу талшығын қосу: талшық қосқышындағы немесе фланецтегі шаң қақпағын ашыңыз, талшықтың шеткі жағын тексеріңіз және ластану мен зақым жоқтығын растағаннан кейін талшықты немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз.

Setp4.Негізгі компьютерге қосылу: 1060 нм 1064 нм SLD жарық көзі мен компьютерді қосу үшін жасыл порт кабелін және USB-RS485 DB9 деректер кабелін пайдаланыңыз; компьютер алдымен USB-RS485 сериялық портының деректер кабелін анықтау үшін арнайы сериялық порт драйверін орнатуы керек, әйтпесе негізгі компьютердің бағдарламалық құралы мен жарық көзі модулін дұрыс қосу және байланыстыру мүмкін емес. Драйверді Box Optronics компаниясынан сұраңыз.

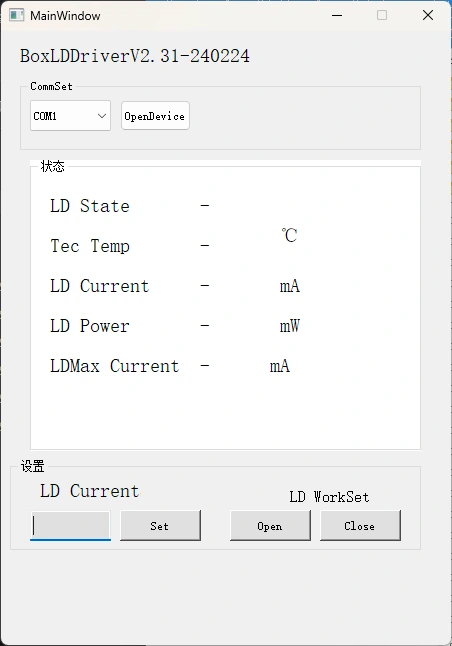

5-қадам.Басқару бағдарламалық құралы: Box Optronics 1060 нм 1064 нм SLD жарық көзінің LD тогын және LD температурасын басқару үшін сериялық пәрменді немесе ДК бағдарламалық құралын қамтамасыз етеді. Дұрыс портты таңдап, ағымдағы және температураны орнатыңыз, содан кейін ашу түймесін басыңыз. (Зақымданудың алдын алу үшін бастапқы жұмыс кезінде жетек тогын баяу арттырыңыз. Толық токты бірден қолданбаңыз.)

6-қадам.Қолданғаннан кейін жабу түймесін басыңыз, қуат көзін өшіріңіз және талшықты қосылымды ажыратыңыз.

Тапсырыс беру туралы ақпарат

мысалы: BSLD-1060-5SM-FA-M

(Тапсырыс туралы ақпарат: 1060 нм 1064 нм SLD жарық көзі, 5 мВт шығыс қуаты, SM Hi1060 талшығымен, FC/APC қосқышы, модуль пакеті).

Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және сынақ парағы

Деректер парағы

Тест парағы

Баға ұсыну және төлеу шарттары

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics EXW пайдалануды ұсынады. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, өнімдердің жеткізу құнын алдын ала төлеңіз.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер қоймада бар болса, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Пайдалану ескертулері және техникалық қызмет көрсету

● Шаңның ластануын (бұл кірістіру жоғалуының жоғарылауына әкелуі мүмкін) немесе талшықты қосқыштың шеттерінің күйіп кетуіне жол бермеу үшін кіріс және шығыс ұштарында талшықты-оптикалық қосқыштарды жиі салу немесе алып тастау ұсынылмайды.

● Талшықты қосқыштарды түксіз майлықпен тазалап, қосу алдында талшықты бет детекторымен тексеріңіз. Үстіңгі жағы күйіп қалмас үшін әрқашан талшықтарды қуатсыз қосыңыз/ажыратып отырыңыз. Талшықты-оптикалық қосқыштар шаң қақпақтарымен жабылуы керек.

● Шығарылатын талшықты басқа талшыққа қосу қажет болса, біріктіру қосқышын пайдалану ұсынылады.

● Ылғалға, шаңға және коррозияға қарсы сақтық шараларын қолданыңыз; құрғақ жерде сақтаңыз.

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметінен бас тарту құқығын сақтайды:

(1) Табиғи факторлардан (мысалы, найзағай, шаң) немесе қоршаған орта әсерінен болатын зақым.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
