1683нм 10мВт талшықты біріктірілген лазер

Мазмұны

1. 1683 нм енгізу 10 мВт талшықты біріктірілген лазер

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

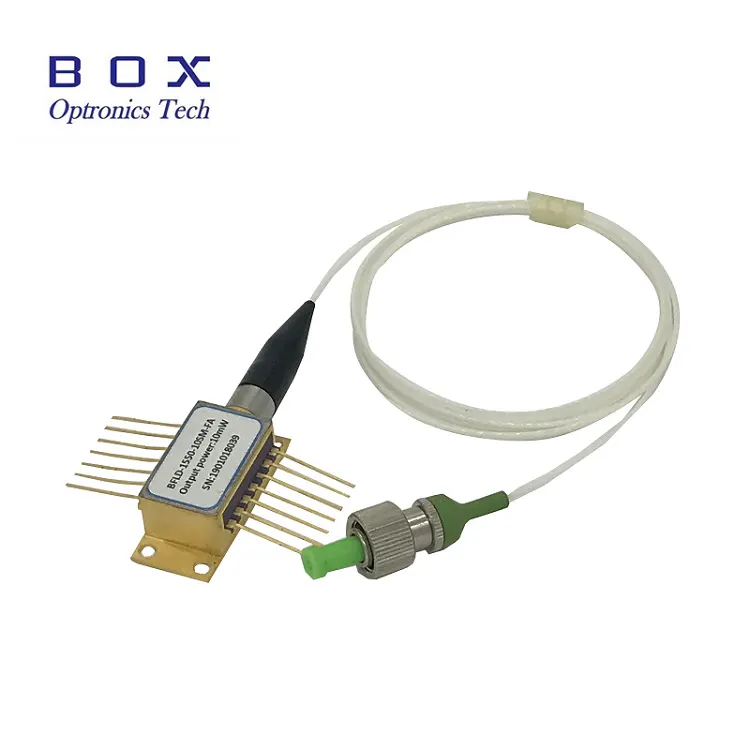

1683нм 10мВт талшықты біріктірілген лазер MQW DFB қабылдайды чип, орталық толқын ұзындығы 1683нм, толқын ұзындығына төзімділік +/-1нм, типтік шығыс қуаты 10 мВт, 14 істікшелі BTF пакеті, Telcordia GR-468 және RoHS сәйкес. бірге бір режимді талшық және FC/APC қосқышы, ол TDLAS және C2H6 газы үшін өте қолайлы анықтау жүйелері.

Өнім Техникалық сипаттамалар

Өнім Ерекшеліктер

● Жоғары тұрақты 10 мВт оптикалық шығыс;

● Салалық стандарт, 14PIN көбелек пакеті;

● Кірістірілген TEC және оптикалық изолятор;

● Көп кванттық ұңғыма (MQW) таратылған кері байланыс (DFB) лазері

●

Өнім Қолданбалар

● Реттелетін диодты лазер абсорбциялық спектроскопия;

● C2H6 мониторингі;

● Қоршаған ортаның ауа сапасы мониторинг;

● Оптикалық талшықты анықтау & лазерлік анықтау.

Өнім Мәліметтер

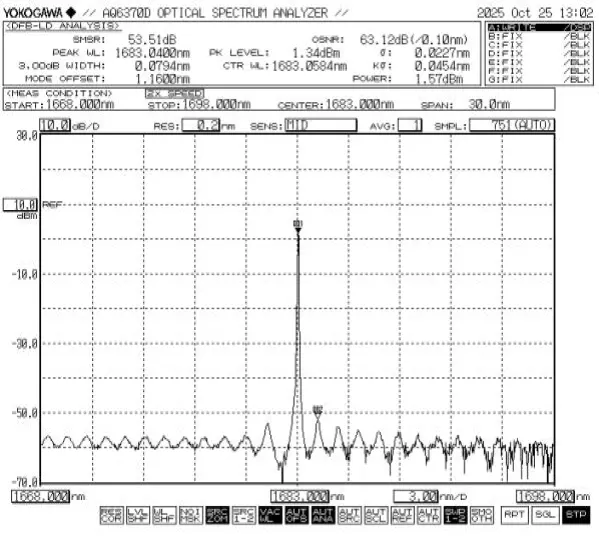

● Әдеттегі спектр: 1683нм, +/-1нм WL төзімділігі.

● Жиі қойылатын сұрақтар

(1) Талшық түрі және қосқыштың сипаттамасы қандай?

--Стандартты конфигурация FC/APC бар бір режимді талшықты пайдаланады қосқыш.

(2) Қаптама түрі және орнату әдісі қандай?

--1683нм 10 мВт талшықты біріктірілген лазер стандартты 14 істікшеліде орналасқан. негізгі лазерлік розеткалармен және орнатумен үйлесімді көбелек пакеті арматура. Бұрандалы бекіту немесе термиялық төсем үшін монтаждау тесіктері қарастырылған тіркеме.

(3) Үлгі сынағы қолжетімді ме? Жаппай сатып алу үшін қандай қызметтер ұсынылады?

--Үлгілерді сынауға және шағын көлемді сынақ өндірісіне қолдау көрсетіледі. Жаппай сатып алу үшін біз көлемді бағаны, зауыттық сынақ есептерін, теңшелген ұсынамыз параметрлері (талшық ұзындығы, куртка түрі және қосқыш түрі сияқты).

Тапсырыс беру ақпарат

мысалы: BFLD-1683-10SM-FA

(Тапсырыс туралы ақпарат: 1683нм 10мВт талшықты біріктірілген лазер, 14 істікшелі көбелек пакет, SM талшығы бар, FC/APC қосқышы, 1-түрдегі түйреуіш).

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Ескертпелер

● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан қатаң сақтау орау кезінде антистатикалық қорғаныс шаралары қажет, тасымалдау, пайдалану. Бұған қоса, алдын алу үшін сақтық шараларын қабылдау қажет қуат көзінің асқынуы, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін құрылғы (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикті кию білезік бау).

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде және дәнекерлеу үтік дұрыс болуы керек жерге қосылған.

● Құрылғыны пайдаланған кезде жұмыс кернеуін қатаң сақтаңыз және деректер парағында көрсетілген ағымдағы ауқымдар. Негізгі параметрлер, соның ішінде Ith (Шекті ток), Iop max (максималды жұмыс тогы), Vop max (максималды) Жұмыс кернеуі) және λc (Орталық толқын ұзындығы) — сілтеме жасау керек атап айтқанда жөнелту кезінде берілген сынақ есебінде.Ескерту: Пайдалану абсолютті максимум көрсеткіштерден асып кетсе, құрылғыға тұрақты зақым келтіруі мүмкін.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
