1550нм DFB 40мВт жоғары қуатты көбелек лазері

Мазмұны

1. 1550 нм енгізу DFB 40 мВт жоғары қуатты көбелек лазері

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Қаптама мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Жиі қойылатын сұрақтар

Өніммен таныстыру

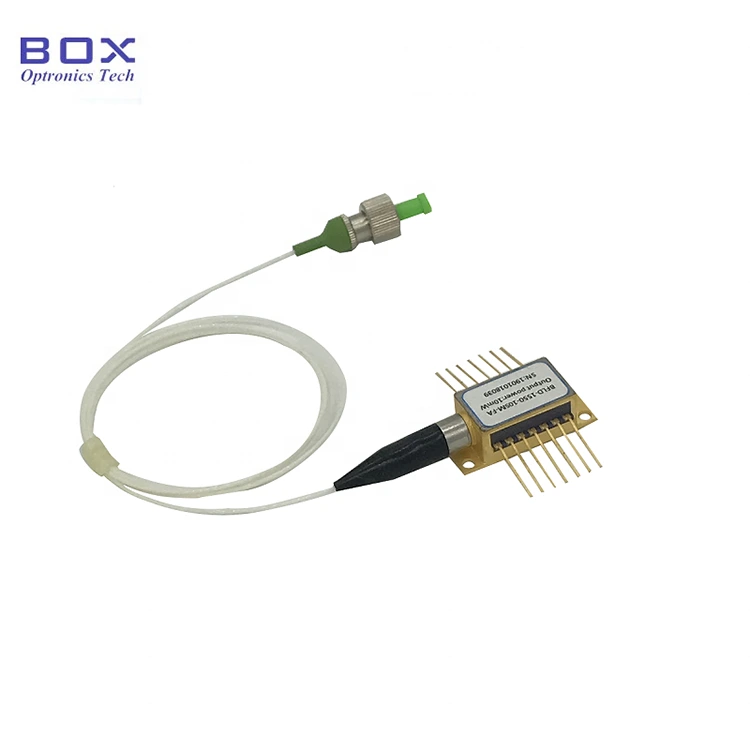

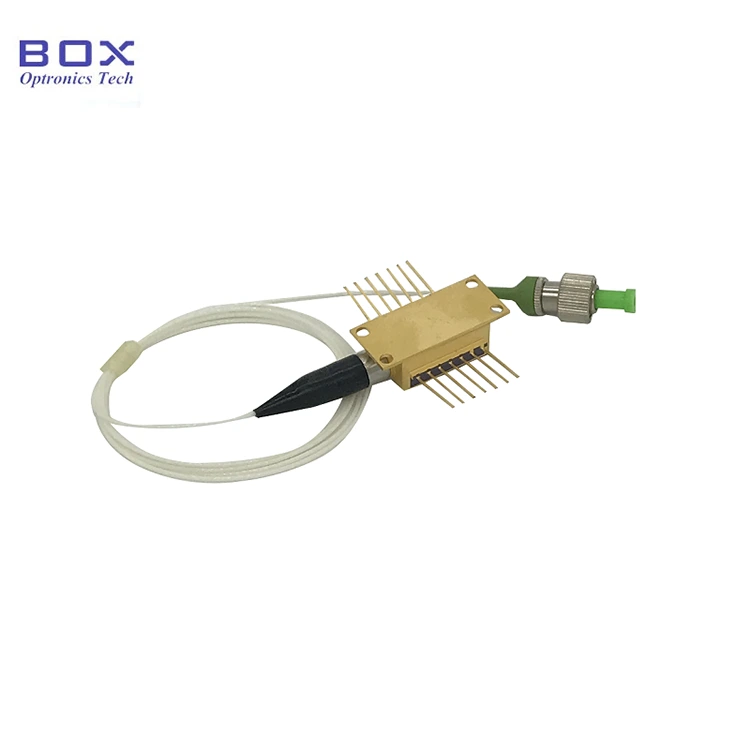

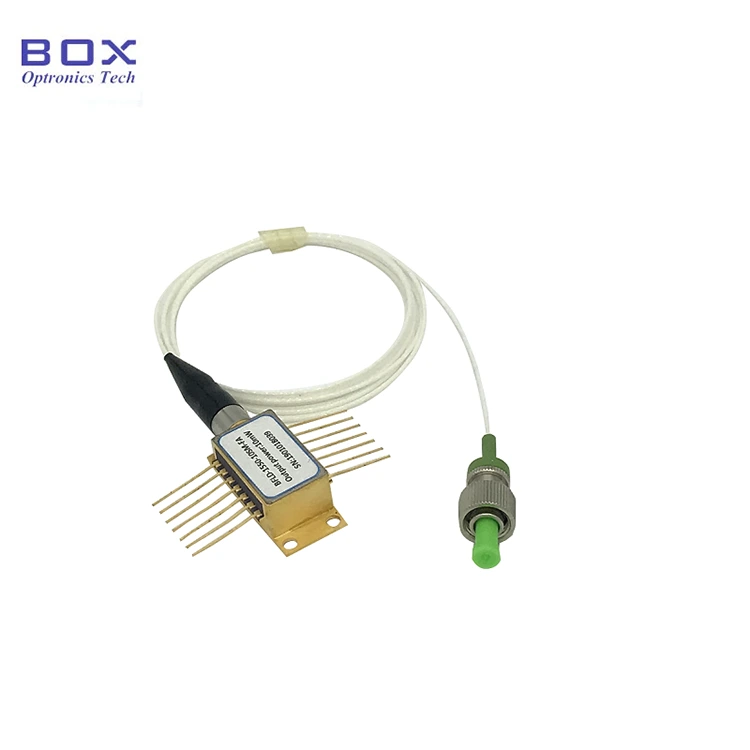

Бұл 1550 нм DFB 40 мВт жоғары қуатты көбелек лазері, кірістірілген TEC, монитор PD және термистор. Оның тұрақты толқын ұзындығы бар, 40 мВт шығыс қуаты және төменгі шекті ток. Қосымша SM/PM талшығы бар, кең жұмыс температурасы және талшықты байланыс үшін қолайлы жоғары сенімділік, оптикалық аспаптар және талшықты зондтау. Дискінің тогын бақылаңыз және температураны қатаң сақтаңыз және токтың шамадан тыс зақымдалуын болдырмаңыз.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Көп кванттық Ұңғылық (MQW) таратылған кері байланыс (DFB) лазерлері;

● SM талшығы немесе PM талшықты пигтейл;

● Шығыс қуаты 40 мВт;

● 14 істікшелі TEC және Monitor PD бар BTF пакеті.

Өнім қолданбалары

● Оптикалық талшық коммуникациялар;

● Оптикалық талшықты анықтау;

● Оптикалық құрылғыны сынау.

Өнім Мәліметтер

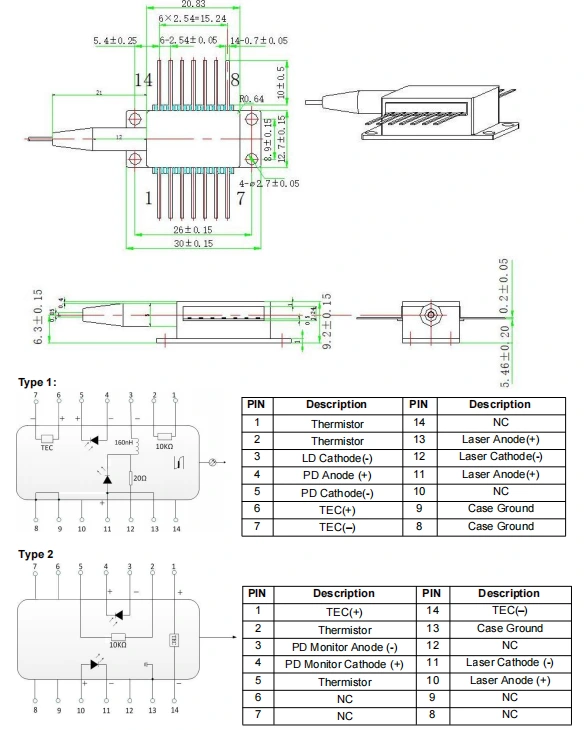

● Пакет сызбасы&PIN-OUT анықтамасы(бірлік:мм)-1550нм DFB 40mW Жоғары Power Butterfly Laser

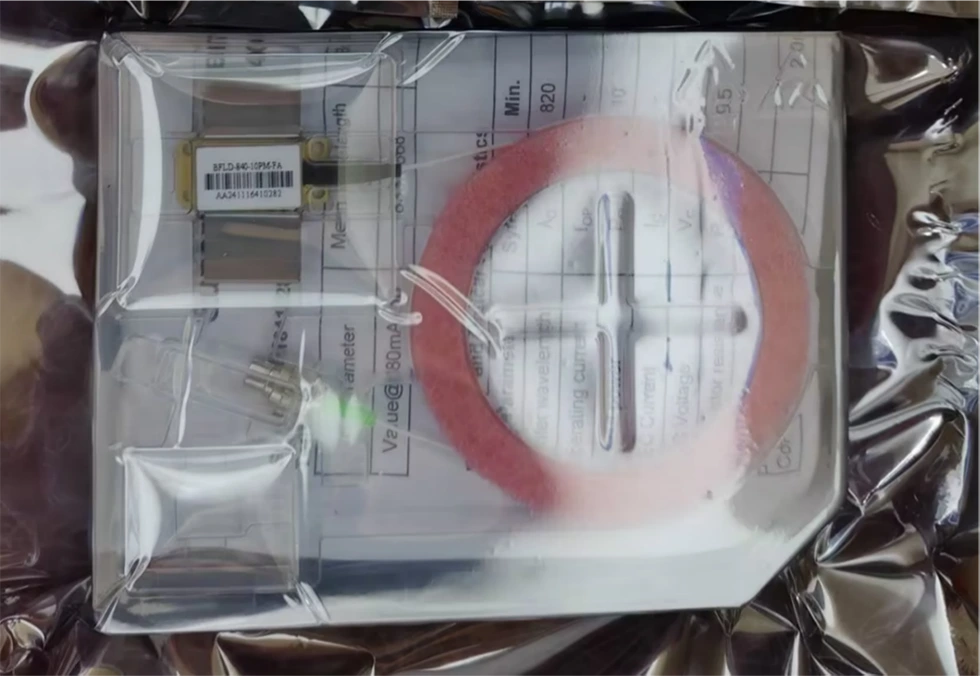

● Орау үлгісі

*Дүрегі жоқ дербес құрылғы; драйвермен біріктірілген модуль пакеті тізбектер міндетті емес.

Тапсырыс беру ақпарат

мысалы: BFLD-1550-40SM-FA1

(Тапсырыс туралы ақпарат: 1550 нм DFB 40 мВт жоғары қуатты көбелек лазері, SM талшық, FC/APC қосқышы, телекоммуникациялық істікше).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы

Деректер парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Ескертпелер

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; істеу талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан қатаң сақтау орау кезінде антистатикалық қорғаныс шаралары қажет, тасымалдау, пайдалану. Бұған қоса, алдын алу үшін сақтық шараларын қабылдау қажет қуат көзінің асқынуы, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін құрылғы (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикті кию білезік бау).

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде болуы керек және дәнекерлеу үтік дұрыс жерге тұйықталған болуы керек.

● Қуатты қосу процесі кезінде ешқашан жоғары токты тікелей қолданбаңыз бұл чипті зақымдау қаупін тудырады. Оның орнына құрылғыны ағымдағы деңгейде қосыңыз чиптің табалдырығына жақын, содан кейін аздап токты біртіндеп арттырыңыз қажетті деңгейге жеткенше өседі.

● Барлық компоненттерді қоспас бұрын, алдымен салқындатқышты іске қосыңыз және содан кейін чиптің қызып кетуін және алдын алу үшін қосымша қуат қосу қадамдарын орындаңыз шамадан тыс жүктеме.

Жиі қойылатын сұрақтар

● өзгерту мүмкін бе токты реттеу арқылы толқын ұзындығы? диапазон қандай?

--Иә. Ағым толқын ұзындығының коэффициенті 0,01 нм/мА, ал температура толқын ұзындығы коэффициенті 0,1 нм/℃. WL реттелетін ауқым ~орталық WL+/- 1 нм шамасында.

● Сызықтың ені қандай? Сіз жасайсыз тар сызық енін LD қамтамасыз етесіз бе?

--3~5МГц. 1550нм Тар желі ені LD (қосымша): 400кГц, 100кГц, 50кГц, 10кГц-тен аз.

● Қуат реттеуі қандай диапазон?

--10~100%

● Толқын ұзындығы қандай төзімділік?

--+/-3нм. Азырақ сонымен қатар міндетті емес.

● Қорғаныш қамтамасыз етесіз бе талшықты түтік және талшық қосқышы?

--Иә. 900um бос түтік және FC/APC, SC/APC немесе басқа қосқыштар қосымша болып табылады.
