1550нм DFB 100мВт жоғары қуатты көбелек лазері

Мазмұны

1. 1550 нм енгізу DFB 100 мВт жоғары қуатты көбелек лазері

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

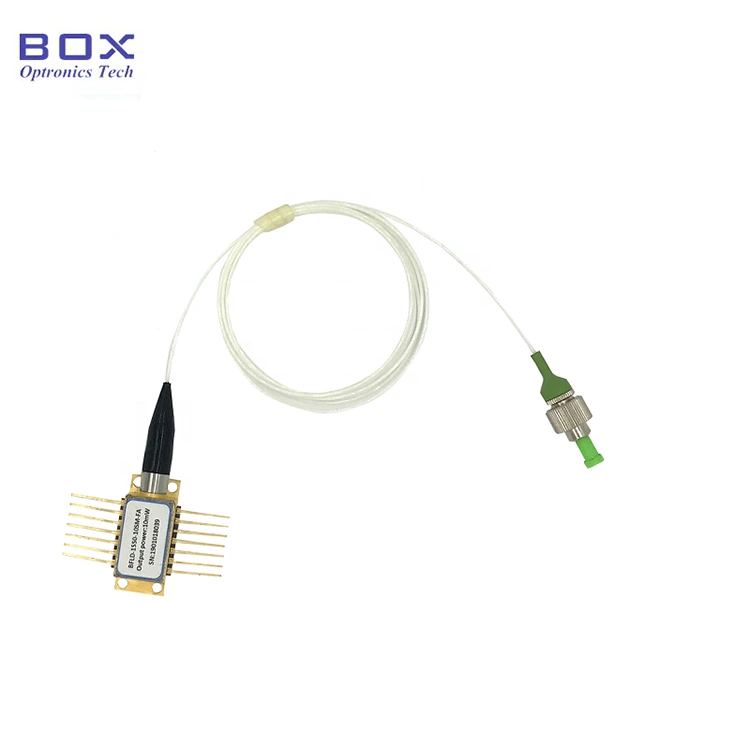

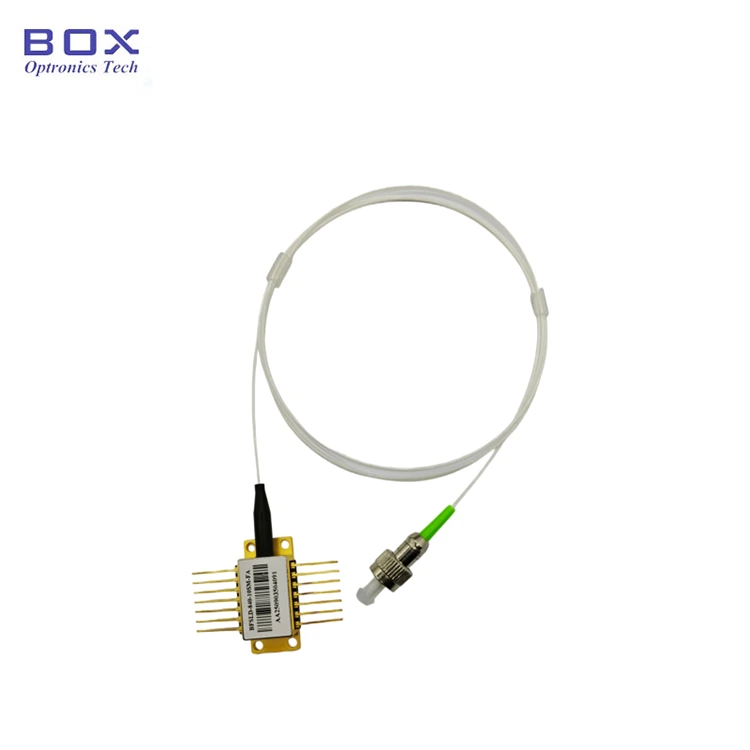

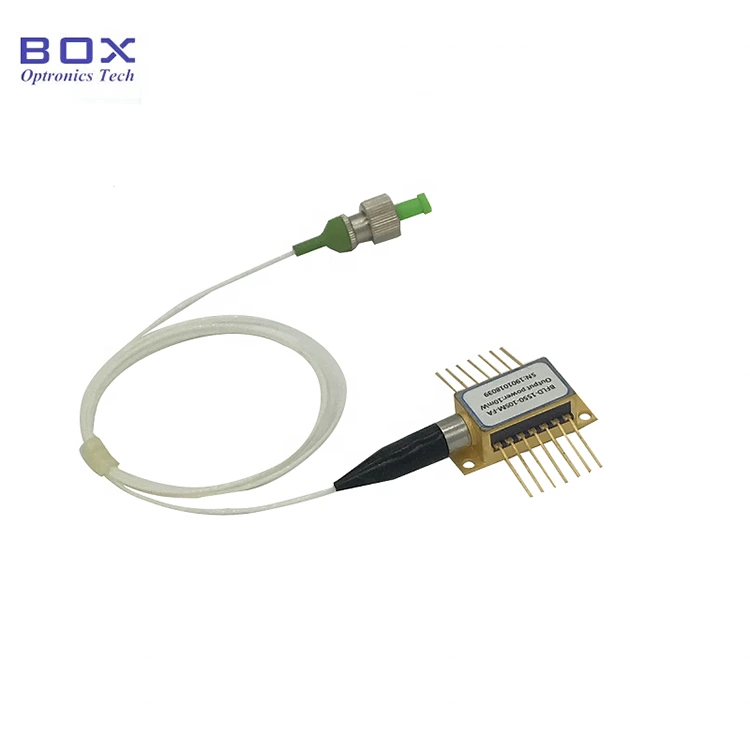

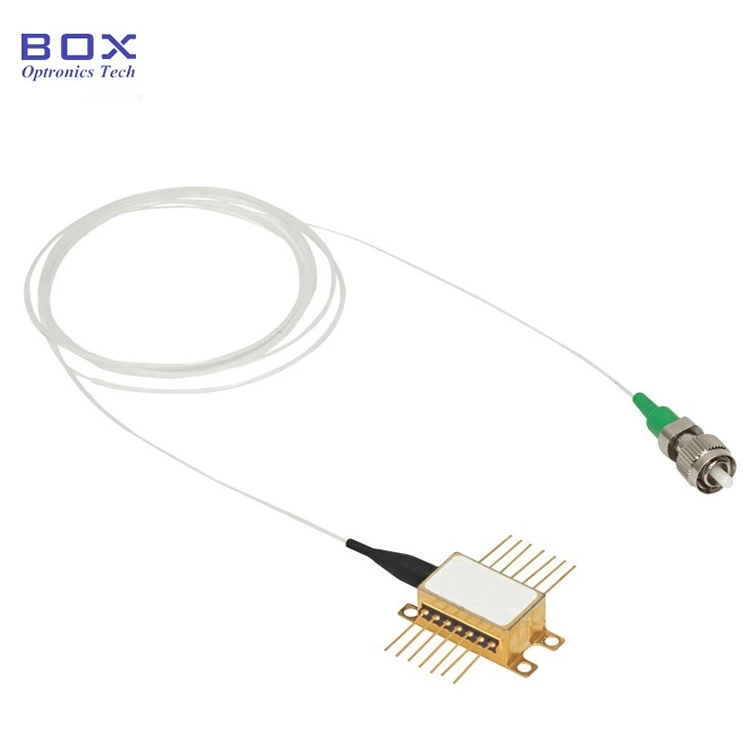

1550 нм DFB 100 мВт жоғары қуатты көбелек лазері негізделген MQW (Multi-Quantum Well) DFB чипінде салалық стандартты 14 істікшелін қабылдайды көбелек пакеті, ол TEC (термоэлектрлік салқындатқыш), термисторды, артқы жарықты бақылау PD (фотодиод). Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы 260°C аспауы керек, ал дәнекерлеу уақыты 10 секундтан аспауы керек.

Өнімнің техникалық сипаттамалары

Өнім ерекшеліктері

● SM талшығы немесе PM талшықты пигтейл;

● Жоғары шығыс қуаты 100 мВт дейін;

● Жоғары бүйірлік режимді басу коэффициенті;

● 14 істікшелі BTF пакеті TEC, термистор және PD мониторы.

Өнім қолданбалары

● талшықты-оптикалық байланыс;

● Зертханалық оптикалық сынақ;

● Талшықты-оптикалық зондтау.

Өнім Мәліметтер

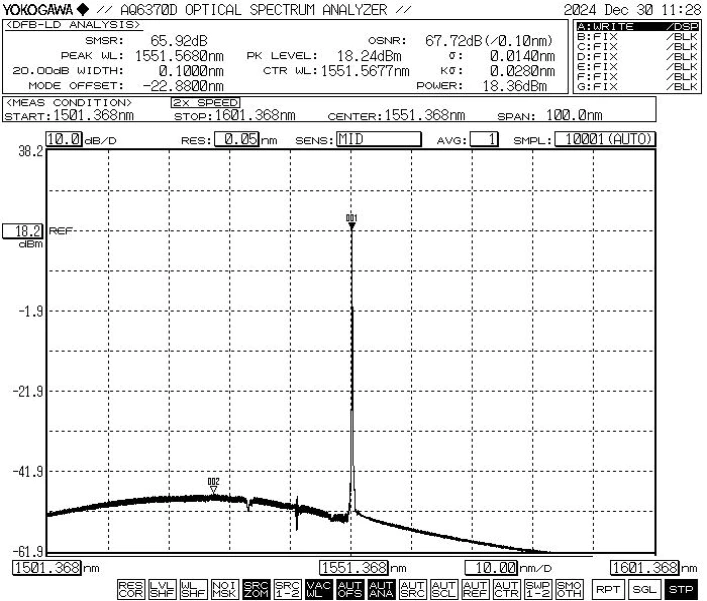

● Әдеттегі спектр: 1550нм, +/-2 WL төзімділігі.

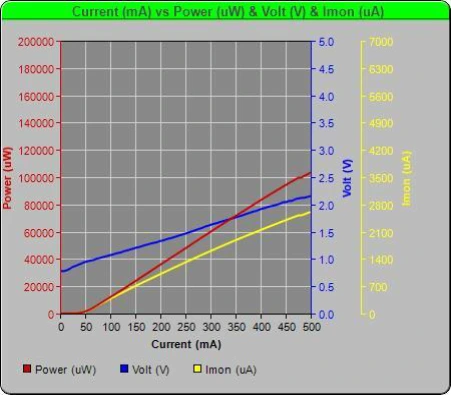

● PIV-1550nm DFB 100mW жоғары қуатты көбелек лазері

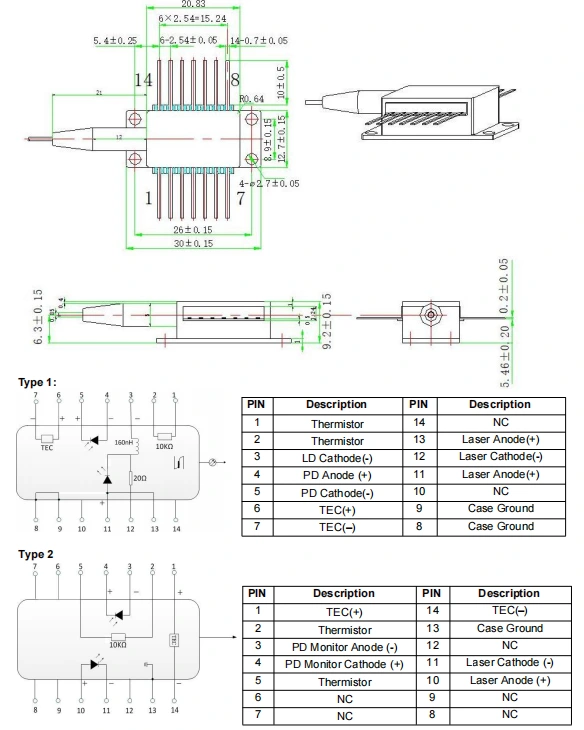

● Пакет сызбасы&PIN-OUT анықтамасы(бірлік:мм)-1550нм DFB 100mW Жоғары қуатты көбелек лазері

Тапсырыс беру ақпарат

мысалы: BFLD-1550-1HSM-FA2

(Тапсырыс туралы ақпарат: 1550 нм DFB 100 мВт жоғары қуатты көбелек лазері, SM талшық, FC/APC қосқышы, сорғы істікшесі бар).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Ескертпелер

● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан қатаң сақтау орау кезінде антистатикалық қорғаныс шаралары қажет, тасымалдау, пайдалану. Бұған қоса, алдын алу үшін сақтық шараларын қабылдау қажет қуат көзінің асқынуы, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін құрылғы (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикті кию білезік бау).

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.

● Құрылғыны пайдаланған кезде жұмыс кернеуін қатаң сақтаңыз және деректер парағында көрсетілген ағымдағы ауқымдар. Негізгі параметрлер, соның ішінде Ith (Шекті ток), Iop max (максималды жұмыс тогы), Vop max (максималды) Жұмыс кернеуі) және λc (Орталық толқын ұзындығы) — сілтеме жасау керек атап айтқанда жөнелту кезінде берілген сынақ есебінде.Ескерту: Пайдалану абсолютті максимум көрсеткіштерден асып кетсе, құрылғыға тұрақты зақым келтіруі мүмкін.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
