1550nm 10mW DFB Butterfly Laser Diode

Мазмұны

1. 1550 нм енгізу 10 мВт DFB көбелек лазерлік диод

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

Бұл 14 істікшелі көбелегі бар 1550 нм DFB лазері пакет, кіріктірілген TEC және термистор. Оның тұрақты толқын ұзындығы бар, 10 мВт шығыс қуаты, әдеттегі 40дБ бүйірлік режимді басу коэффициенті және төменгі шек ток. Қосымша SM/PM талшығы, кең жұмыс температурасы және жоғары сенімділік, талшықты байланыс, оптикалық құралдар және талшық үшін жарамды сезіну. Дискінің тогы мен температурасын қатаң бақылаңыз және аулақ болыңыз шамадан тыс ток зақымдануы.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Көп кванттық Ұңғылық (MQW) таратылған кері байланыс (DFB) лазерлері;

● SMF-28e немесе PMF-1550 пигтейль;

● TEC және Monitor PD бар 14 істікшелі BTF пакеті;

● Кең жұмыс температурасы диапазоны -20~+70℃.

Өнім қолданбалары

● Оптикалық талшық коммуникациялар;

● оптикалық құрал;

● талшықты оптикалық сенсор;

● Жарық көзі.

Өнім Мәліметтер

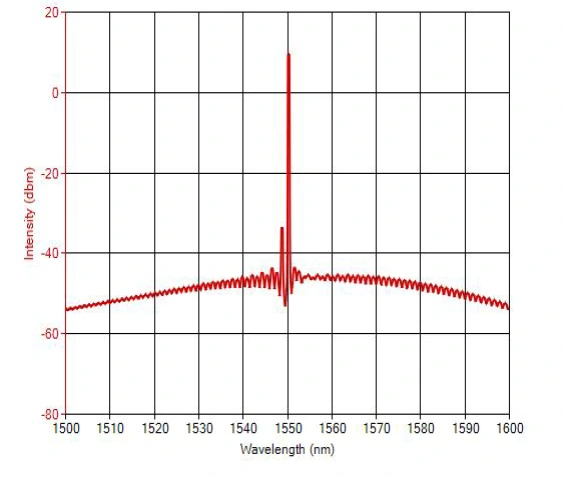

● Әдеттегі спектр: 1550нм, WL төзімділігі +/-3нм.

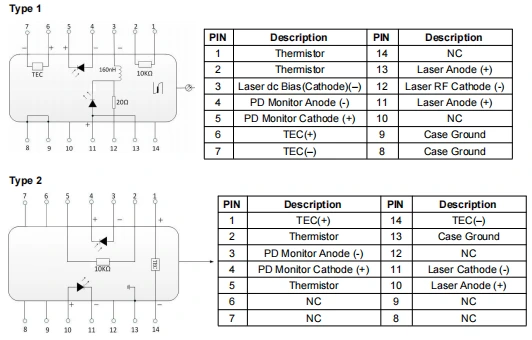

● PIN-OUT Definition-1550nm 10mW DFB Butterfly Laser Diode

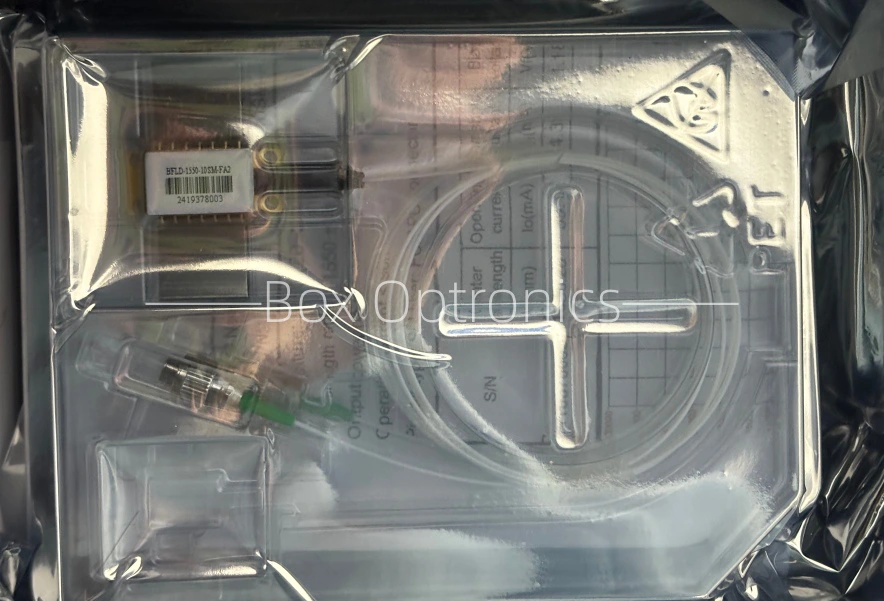

● Орау үлгісі

*Дүрегі жоқ дербес құрылғы; біріктірілген модуль пакеті драйвер схемалары міндетті емес.

Тапсырыс беру ақпарат

мысалы: BFLD-1550-10SM-FA2

(Тапсырыс туралы ақпарат: 1550nm 10mW DFB Butterfly Laser Diode, SM талшығы, FC/APC қосқышы бар, 2 типті түйреуіш).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және сынақ парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Ескертпелер

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; істеу талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.

● Барлық компоненттерді қоспас бұрын, алдымен салқындатқышты іске қосыңыз және содан кейін чиптің қызып кетуін және алдын алу үшін қосымша қуат қосу қадамдарын орындаңыз шамадан тыс жүктеме.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Optronics шегінде келесі жағдайларда тегін жөндеу қызметінен бас тарту құқығын сақтайды кепілдік мерзімі:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
