1550,12нм DWDM DFB лазері

Өнімге шолу-1550,12нм DWDM DFB лазері

1550,12 нм DWDM DFB лазері (BFLD-CH34-XXSM-FA үлгісі, ITU тор арнасы 34) – аналогтық CATV тарату және DWDM оптикалық байланыс қолданбалары үшін арнайы әзірленген 14 істікшелі көбелекке оралған таратылған кері байланыс лазерлік диоды. 1550,12 нм стандартты ITU тор толқын ұзындығында жұмыс істейтін бұл құрылғы FC/APC қосқышы бар бір режимді немесе поляризацияны сақтайтын талшық арқылы 10 мВт немесе 20 мВт оптикалық шығыс қуатын береді.

Біріктірілген изоляторы, термоэлектрлік салқындатқышы (TEC), 10 кОм термисторы және монитор фотодиоды бар герметикалық 14 істікшелі көбелек қаптамасында орналасқан, лазер -40°C және +85°C жұмыс температурасының толық диапазонында температура мен қуатты тұрақтандыруды қамтамасыз етеді. Әр түрлі жүйелік тақта конструкцияларымен үйлесімділік үшін екі түйреуіш конфигурациясы (1-түр және 2-түр) қол жетімді.

Негізгі мүмкіндіктер-1550,12нм DWDM DFB лазері

· Стандартты ITU торының толқын ұзындығы: 1550,12нм (34-арна), толық CH18–CH64 диапазоны міндетті емес

· Жоғары оптикалық шығыс қуаты: 10мВт немесе 20мВт

· CATV тарату үшін оңтайландырылған жетілдірілген аналогтық чип дизайны

· Жоғары бүйірлік режимді басу коэффициенті: SMSR ≥30дБ

· Кірістірілген оптикалық изолятор: ≥30дБ оқшаулау @25°C

· Оптикалық қайтарудың жоғары жоғалуы: ≥40дБ

· Кең модуляция өткізу жолағы: әдеттегі 2,5 ГГц

· Біріктірілген TEC және термисторы бар 14 істікшелі герметикалық көбелек пакеті

· Қуатты бақылауға арналған біріктірілген монитор фотодиоды

· Талшық опциялары: SMF-28e бір режимді немесе PMF-1550 поляризацияны сақтайтын талшық

· Стандартты FC/APC қосқышы, 1,0 м пигтейль (900 мкм бос түтік)

· Жұмыс температурасының кең диапазоны: -40°C және +85°C

· Дизайн икемділігі үшін екі түйреуіш конфигурациясы (1-түр / 2-түр).

Типтік қолданбалар-1550.12nm DWDM DFB лазері

· CATV хабар тарату желілері және негізгі тарату жүйелері

· Шектеулі талшықты ресурстары бар желілер (толқын ұзындығын мультиплекстеу)

· Кабельдік теледидар хабы және тарату жабдығы

· Оптикалық таратқыш модульдер аналогтық RF-арқылы талшыққа арналған

· Оптикалық талшықты сынақ және өлшеу құралдары

· Спутниктік және RF сигналын талшық арқылы тарату

· Оптикалық байланыс зертханаларындағы зерттеулер мен әзірлемелер

· CATV және телекоммуникациялық жабдыққа OEM интеграциясы

Өнімнің техникалық сипаттамалары-1550,12нм DWDM DFB лазері

Абсолютті максималды рейтингтер

Электроптикалық сипаттамалар (T = 25°C, IF = IOP)

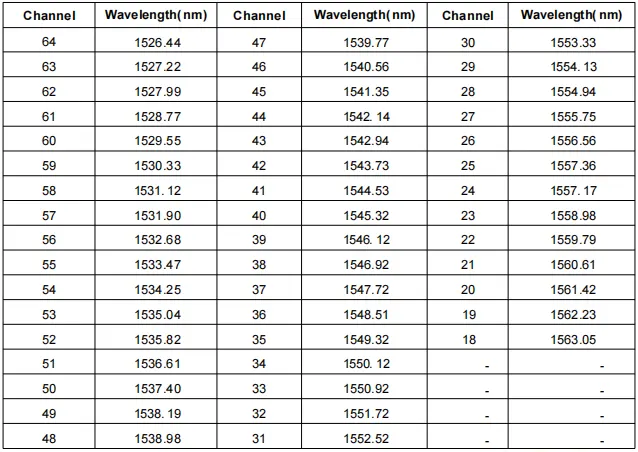

ITU торының толқын ұзындығының анықтамасы (таңдалған арналар)

Ескертпе: CH18–CH64 (1526,44нм–1563,05нм) толық ITU тор арналары сұрау бойынша қол жетімді.

Оптикалық талшықты сипаттамалар-1550.12нм DWDM DFB лазері

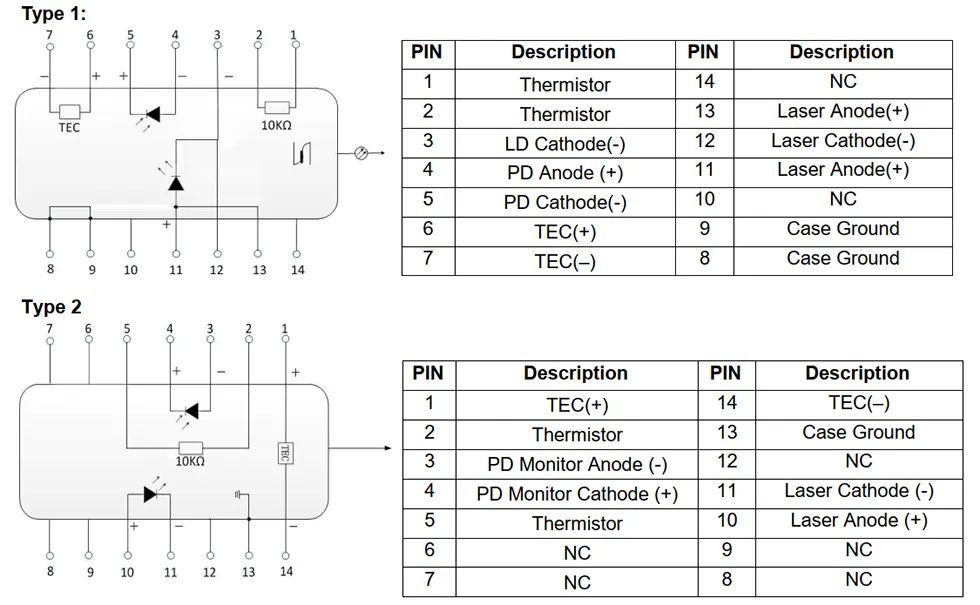

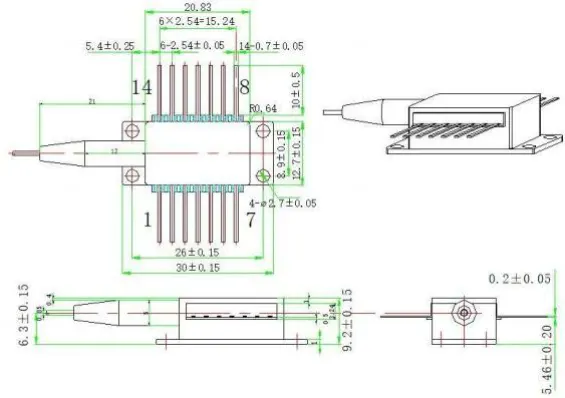

Пакет және түйреуіш анықтамасы-1550.12нм DWDM DFB лазері

Тапсырыс беру туралы ақпарат-1550.12нм DWDM DFB лазері

Модельдік номенклатура

BFLD - XXXX - XX - XX - XX (-X)

Мысал: BFLD-CH34-10SM-FA

Неліктен Box Optronics DWDM DFB лазерлерін таңдау керек?

· CATV қолданбалары үшін аналогты-оңтайландырылған дизайны бар дәлелденген DFB лазерлік чип технологиясы

· Жіберу алдында 100% функционалдық сынақ және күйіп қалу скринингі

· Толқын ұзындығына төзімділікпен толық ITU торының толқын ұзындығын қолдау (CH18–CH64)

· Тікелей зауыттан жеткізілетін бәсекеге қабілетті баға

· Икемді тапсырыс саны — ҒЗТКЖ прототиптеріне де, көлемді өндіріске де қолдау көрсету

· Толқын ұзындығы, қуат, талшық түрі, қосқыш және түйреуіш конфигурациясы үшін теңшеу опциялары

· CATV желісін орналастыру және өндіру бағдарламалары үшін ұзақ мерзімді қамтамасыз ету тұрақтылығы

· Кең температурада сенімді жұмыс істеу үшін біріктірілген TEC бар герметикалық көбелектің қаптамасы

· Толық бақылаумен DHL/UPS/FedEx арқылы халықаралық жеткізу

Жиі қойылатын сұрақтар (ЖҚС)

С: Бұл DWDM DFB лазері мен стандартты DFB лазерінің айырмашылығы неде?

A: Бұл ITU торлы DFB лазері толқын ұзындығын дәл басқаруды аналогтық CATV-оңтайландырылған өнімділікпен біріктіреді. Ол жоғары тасымалдаушы-шу қатынасы (CNR), төмен бұрмалау өнімділігі (CSO/CTB) және тұрақты оптикалық шығыс үшін оңтайландырылған лазерлік чип дизайнымен ерекшеленеді.

Негізінен сандық оптикалық байланысқа арналған стандартты DFB лазерлерімен салыстырғанда, CATV DFB лазерлері сызықтық пен шу өнімділігі маңызды болып табылатын аналогтық модуляция қолданбалары үшін арнайы оңтайландырылған.

С: ITU торының қандай толқын ұзындығы бар?

A: Біз жиі қолданылатын C-диапазонды DWDM арналарын қамтитын CH18 (1563,05 нм) бастап CH64 (1526,44 нм) аралығындағы ITU-T тор толқын ұзындығын ұсынамыз. Арнайы жүйе талаптарына сәйкес пайдаланушы толқын ұзындығы қол жетімді.

С: SMF және PMF талшық опцияларының айырмашылығы неде?

A: SMF-28e стандартты бір режимді талшық болып табылады, поляризация маңызды емес көптеген CATV және жалпы оптикалық байланыс қолданбалары үшін жарамды. PMF-1550 - поляризацияны сақтайтын талшық, поляризацияға сезімтал жүйелерге арналған. PM талшығы үшін баяу ось қосқыш пернеге тураланған. Жүйенің поляризация талаптары негізінде таңдаңыз.

С: Неліктен CATV қолданбалары үшін кірістірілген изолятор маңызды?

Ж: Талшықты шағылысулардан немесе оптикалық құрамдастардан туындаған оптикалық кері байланыс аналогтық тарату жүйелерінде шуды, толқын ұзындығының тұрақсыздығын және сигналдың деградациясын тудыруы мүмкін. Кірістірілген оптикалық оқшаулағыш оптикалық кері байланысты басады, тұрақты шығыс қуатын, төмен шуды және сенімді CATV беру өнімділігін қамтамасыз етеді.

С: Ең аз тапсырыс саны (MOQ) қандай?

A: MOQ 1 дана. Біз икемді тапсырыс мөлшерін қолдаймыз. Стандартты үлгілер ҒЗТКЖ және прототиптеу үшін аз мөлшерде, сондай-ақ CATV желісін орналастыру және өндіру үшін үлкен көлемде жеткізілуі мүмкін. Қажетті мөлшерде нақты баға белгілеу үшін біздің сату тобына хабарласыңыз.

С: Теңшелетін толқын ұзындығын, қуатты немесе қосқыш конфигурациясын ала аламын ба?

Ж: Иә, біз кез келген ITU торының толқын ұзындығын (CH18–CH64), 6–20 мВт шегінде реттелетін шығыс қуат деңгейлерін, балама талшық түрлері мен ұзындықтарын, әр түрлі қосқыш түрлерін (FC/APC, SC/APC, LC, т.б.) және арнайы түйреуіш конфигурацияларын (1-түр немесе 2-түр) қоса, теңшеу опцияларын ұсынамыз. Арнайы талаптарыңызбен бізбен байланысыңыз, біздің инженерлік командамыз техникалық-экономикалық негіздемелерді қарап, баға ұсынысын береді.

Деректер парағы және сынақ парағы

Деректер парағы

Тест парағы

Тоқтау

· Стандартты қондырғылар (қоймадағы үлгілер): 3~5 жұмыс күні

· Стандартты өндіріс: 2~3 апта

· Тапсырыстар көлемі: Өндіріс кестесі                                                                                                                                                                            лык                 лык              лык               ciгесіңіз     ж arasındaki Өнді       тапсырысатын   Тапсырыстар  Тапсырыстары көптігі   Өндіріс өндіру

· Арнаулы тапсырыстар: 3~4 апта

· Халықаралық жеткізу: ~5 жұмыс күні (DHL/UPS/FedEx Express)

Операциялық ескертпелер және өңдеу

· Лазерлік диодтар - электростатикалық разрядқа (ESD) сезімтал құрылғылар — өңдеу кезінде әрқашан тиісті ESD қорғанысын пайдаланыңыз.

· Ластануды болдырмау үшін талшықты бет пен оптикалық бөліктерге жалаң саусақпен тимеңіз.

· Қолданбаған құрылғыларды ESD-қауіпсіз қаптамада ұсынылған сақтау температурасында (-40°C және +85°C) сақтаңыз.

· Деректер парағында көрсетілген абсолютті максималды рейтингтерден асырмаңыз

· Әрқашан ток шектейтін және асқын кернеуден қорғайтын лазерлік диод драйверін пайдаланыңыз

· Оңтайлы өнімділік пен сенімділік үшін лазерлік жетек тогын қолданбас бұрын TEC температурасын тұрақтандыруды қосыңыз

· Талшыққа зақым келтірмеу үшін талшықтың  шамадан тыс майысуын болдырмаңыз

· Зақымдану мен кірістіру жоғалуын болдырмау үшін біріктіру алдында талшық қосқыштарын тиісті тазалау құралдарымен тазалаңыз

· Лазерді номиналды токтан немесе сыртқы температура диапазонынан жоғары пайдалану қызмет ету мерзімін қысқартып, тұрақты зақым келтіруі мүмкін
