1550нм тар сызықты коаксиалды DFB лазері

Өнімге шолу-1550нм тар сызықты коаксиалды DFB лазері

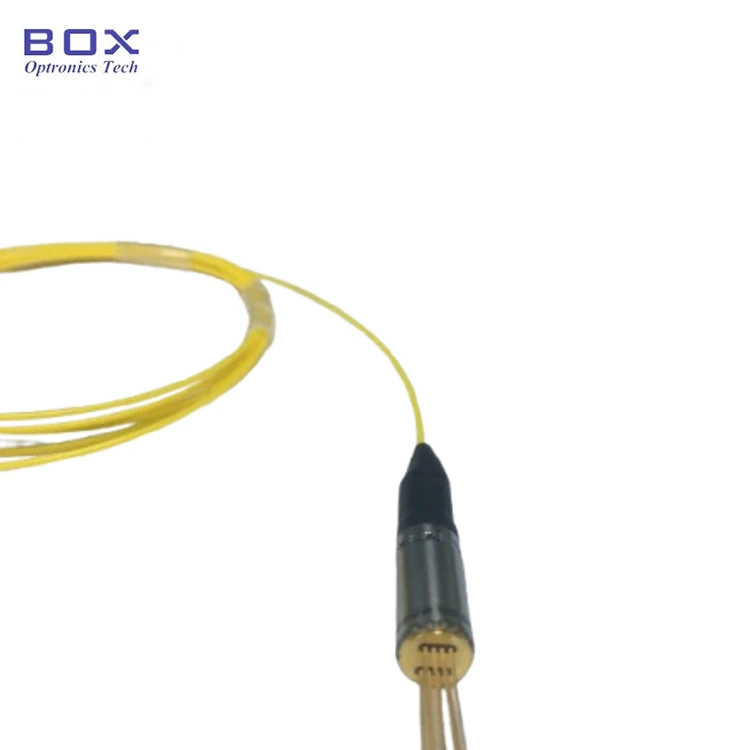

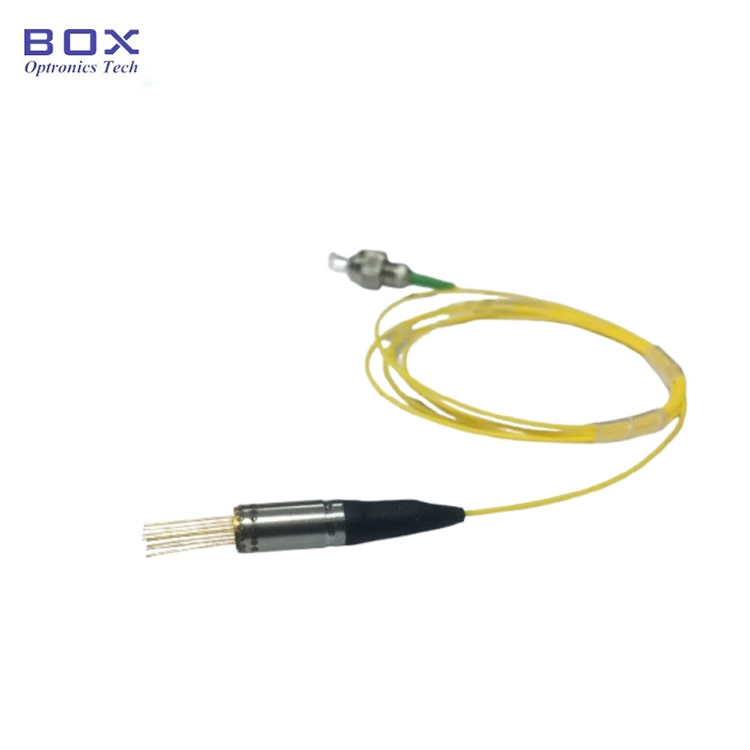

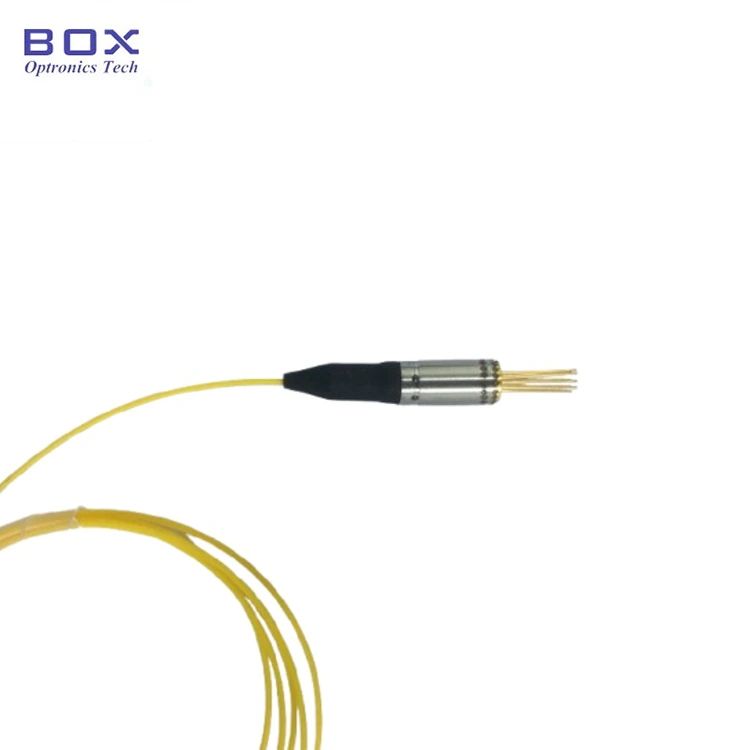

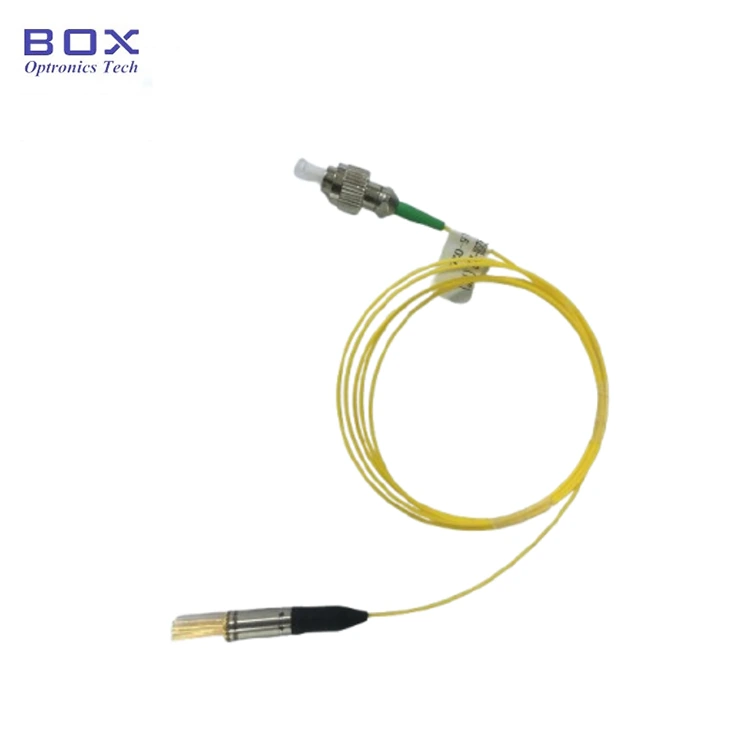

Box Optronics ұсынған 1550 нм тар сызықты коаксиалды DFB лазері - LiDAR ауқымды жүйелер мен автономды жүргізу қолданбаларына арналған TEC салқындатылған таратылған кері байланыс лазері. 1550нм орталық толқын ұзындығында жұмыс істейтін ол өздігінен гетеродин әдісімен өлшенетін бір режимді талшық арқылы ≥2 мВт оптикалық шығысты және ≤500 кГц спектрлік сызықтың енін қамтамасыз етеді. Лазер термоэлектрлік салқындатқышты (TEC), термисторды, InGaAs PIN мониторының фотодиодын және оптикалық изоляторды FC/APC немесе SC/APCfiber пигтейлімен ықшам коаксиалды пакетке біріктіреді.

Негізгі мүмкіндіктер -1550нм тар сызықты коаксиалды DFB лазері

· Орталық толқын ұзындығы: 1550нм, +/-3нм WL төзімділігі

· Тар спектрлік сызық ені: ≤500кГц (өзін-өзі гетеродинді өлшеу әдісі)

· Оптикалық шығыс қуаты: ең аз 2 мВт (SM талшықты шығысы)

· Кірістірілген оптикалық изолятор: ≥30дБ оқшаулау

· Біріктірілген термоэлектрлік салқындатқыш (TEC) және термистор

· Кірістірілген InGaAs PIN мониторының фотодиоды

· Төмен шу, төмен бұрмалау жұмысы

· Жоғары сенімділік және ұзақ пайдалану мерзімі

Типтік қолданбалар -1550нм тар сызықты коаксиалды DFB лазері

· Автономды жүргізу және ADAS үшін FMCW LiDAR жүйелері

· Бір уақытта диапазон мен жылдамдықты өлшеуге арналған когерентті LiDAR

· 3D кескінге және автономды навигацияға арналған LiDAR жүйелері

· Робототехника, AGV навигациясы және автоматтандыруға арналған өнеркәсіптік LiDAR жүйелері

· Когерентті оптикалық байланыс сынақ жүйелері және оптикалық өлшеу жабдығы

· Таратылған талшықты-оптикалық сенсорлық жүйелер

· Оптикалық жиілік доменінің рефлексометриясы (OFDR)

· Фотониканы зерттеу және зертханалық когерентті анықтау эксперименттері

· LiDAR модульдеріне, автомобиль сенсорларына және өнеркәсіптік зондтау жабдықтарына OEM интеграциясы

Өнім сипаттамалары -1550 нм тар сызықты коаксиалды DFB лазері

Абсолютті максималды көрсеткіштер (Tc = 25°C)

Оптикалық-электрлік сипаттамалары (Tc = 25°C)

TEC және термистордың сипаттамалары

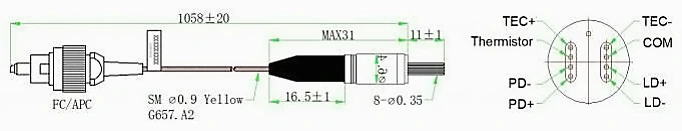

Пакет және PIN анықтамасы

Пакет түрі: TEC бар коаксиалды герметикалық пакет

Кірістірілген құрамдас бөліктер: оптикалық изолятор, термоэлектрлік салқындатқыш (TEC), термистор, InGaAs PIN мониторы фотодиод

Тапсырыс туралы ақпарат -1550нм тар сызықты коаксиалды DFB лазері

Модельдік номенклатура

BLD - X XX XX X - X XX (XX)

Мысал: BLD-ND5502H-IFA(TEC)

Деректер парағы -1550нм тар сызықты коаксиалды DFB лазері

Деректер парағы

Жиі қойылатын сұрақтар (ЖҚС)

С: «Тар сызық ені» нені білдіреді және ол LiDAR үшін неліктен маңызды?

A: Спектрлік сызық ені лазердің оптикалық жиілік спектрінің енін білдіреді. Бұл лазер өзіндік гетеродин әдісімен өлшенген < 500 кГц желі енін қамтамасыз етеді. Тар сызық ені әдетте FMCW LiDAR сияқты когерентті анықтау әдістері үшін маңызды болып табылатын ұзағырақ когеренттілік ұзындығына әкеледі.

FMCW LiDAR жүйелерінде жіберілетін және шағылысқан оптикалық сигналдар диапазон мен жылдамдықты өлшеу үшін пайдаланылатын соққы сигналын жасауға кедергі жасайды. Тар сызықты ені бар лазер когеренттікті сақтауға, фазалық шуды азайтуға және ұзақ және жоғары ажыратымдылықтағы қолданбаларда өлшеу сезімталдығын жақсартуға көмектеседі.

С: Бұл коаксиалды тар сызықты лазер мен көбелекке оралған DFB лазерінің айырмашылығы неде?

A: Негізгі айырмашылық - бума пішін факторы. Бұл өнім кіріктірілген TEC, термистор, монитор фотодиоды және оптикалық изоляторы бар ықшам коаксиалды пакетті пайдаланады, бұл оны кеңістікте шектеулі LiDAR модульдері мен талшықты біріктірілген OEM интеграциясы үшін қолайлы етеді.

Көбелек қаптаған DFB лазерлері әдетте зертханалық жүйелер, телекоммуникациялық жабдық және теңшелген жылу немесе электрлік конструкцияларды қажет ететін қолданбалар үшін көбірек электрлік интерфейстерді және жоғары икемділікті қамтамасыз етеді.

Сәйкес пакет жүйе талаптарына, соның ішінде өлшемге, жылуды басқаруға, электрлік интерфейске және біріктіру әдісіне байланысты.

С: 1550 нм толқын ұзындығы автомобиль LiDAR үшін қауіпсіз бе?

A: 1550 нм толқын ұзындығы аймағы әдетте 905 нм сияқты қысқа толқын ұзындығымен салыстырғанда LiDAR қолданбалары үшін көзге қауіпсіз болып саналады. 1550 нм шамасында көздің алдыңғы құрылымдарының сіңіруі сетчатканың экспозициясын айтарлықтай төмендетеді, бұл LiDAR жүйелеріне қолданылатын лазерлік қауіпсіздік стандарттары бойынша жоғары рұқсат етілген оптикалық қуат деңгейлеріне қол жеткізуге мүмкіндік береді.

Көз қауіпсіздігінің соңғы классификациясы шығыс қуатын, сәуленің дивергенциясын, модуляция пішімін, экспозиция ұзақтығын және IEC 60825 сияқты стандарттарға сәйкесті қоса алғанда, толық жүйе дизайнына байланысты.

С: Ең аз тапсырыс саны (MOQ) қандай?

A: MOQ - 2 дана.
