1310нм DFB 100KHz BTF тар сызық ені лазері

Мазмұны

1. 1310 нм енгізу DFB 100KHz BTF тар сызықтық лазер

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

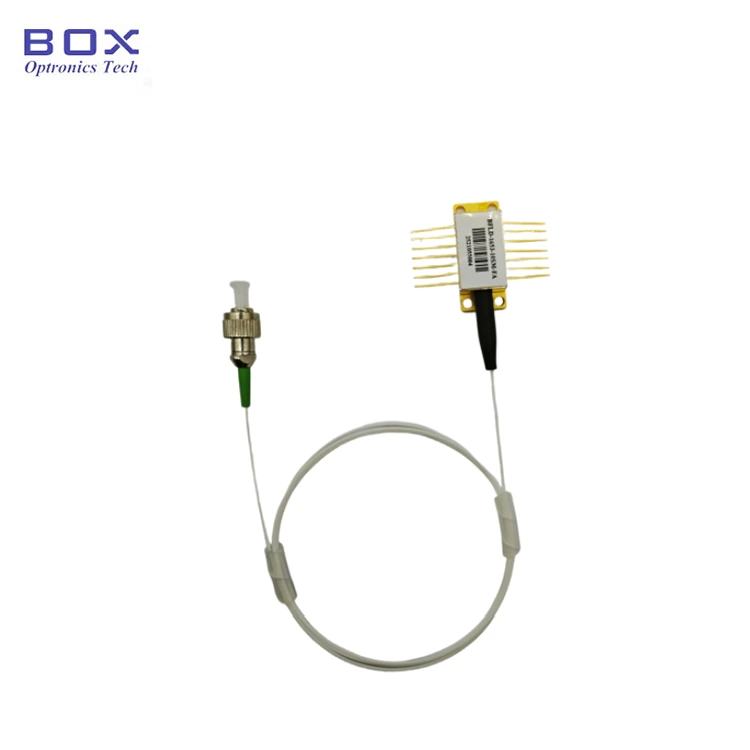

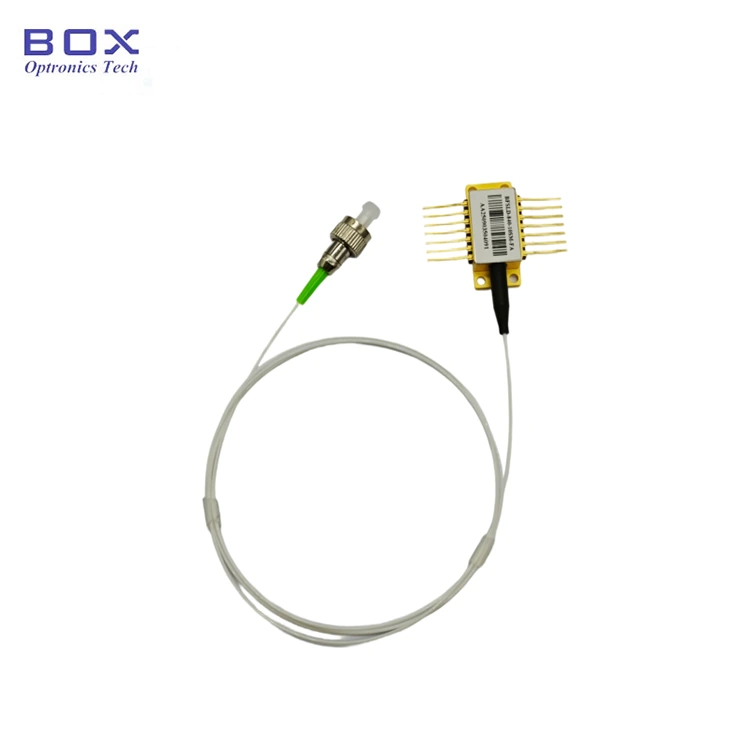

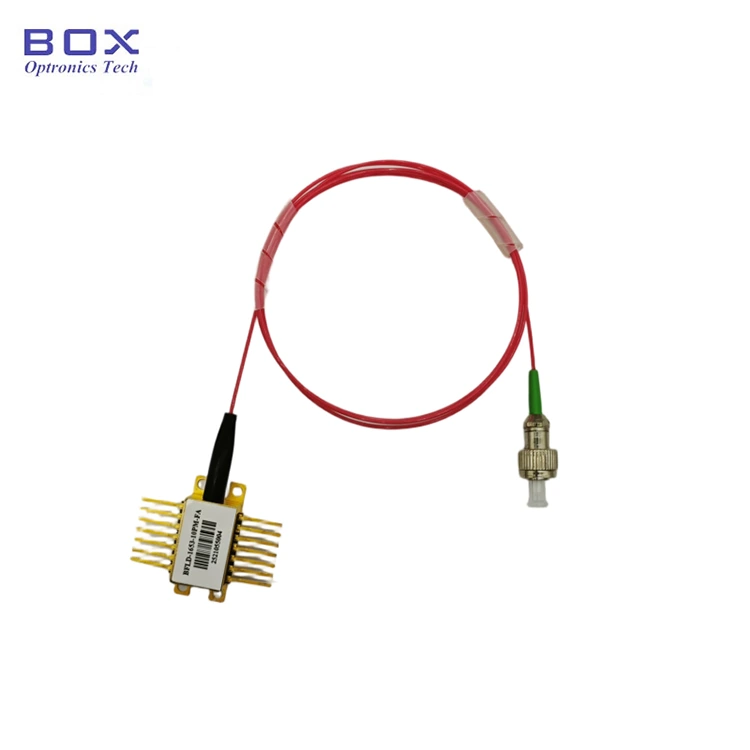

Өніммен таныстыру

1310нм DFB 100KHz BTF тар сызықтық лазер Лидар, жел радиолокаторлары, оптикалық қолданбаларға арналған жоғары өнімді лазер талшықты сезу және когерентті байланыс. дейін шығыс қуаты бар 100 мВт, өткізу қабілеттілігі 3дБ 100 кГц-тен аз және төменгі шекті ток. SM/PM талшығымен, кең жұмыс температурасымен және жоғары сенімділігімен қосымша. ESD қорғанысында пайдаланыңыз және дискінің тогы мен температурасын бақылаңыз қатаң түрде сақтаңыз және токтың шамадан тыс зақымдалуын болдырмаңыз.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● SMF-28e немесе PM1310 пигтейль;

● Шығу қуаты >100мВт

● Тар желі ені <100 кГц;

● 14 істікшелі TEC бар BTF пакеті, оптикалық изолятор, және Monitor PD.

Өнім қолданбалары

● Лидар;

● жел радары;

● Оптикалық талшықты анықтау;

● Когерентті байланыс.

Өнім Мәліметтер

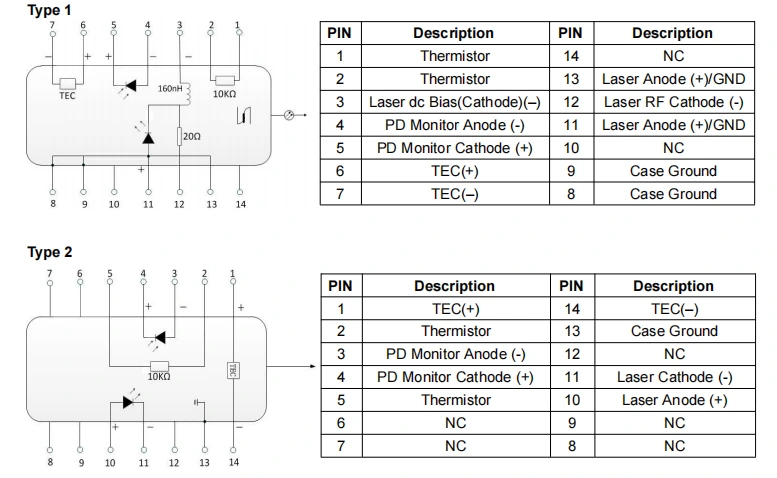

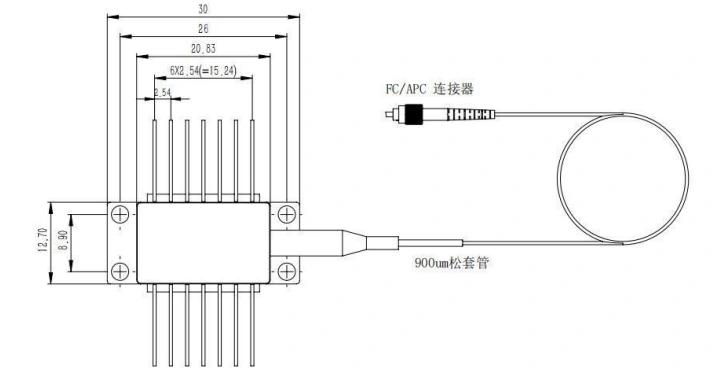

● Пакет сызбасы және PIN-OUT анықтамасы(бірлік:мм)-1310нм DFB 100KHz BTF тар сызықтық лазер

● Жиі қойылатын сұрақтар

(1) Ток күшін реттеу арқылы толқын ұзындығын өзгертуге болады ма? диапазон қандай?

--Иә. Ағымдағы толқын ұзындығының коэффициенті 0,01 нм/мА, ал температураның толқын ұзындығының коэффициенті 0,1 нм/℃. WL реттелетін ауқым ~орталық WL+/- 1 нм шамасында

(2) Сызықтың ені қандай? Қалыпты сызық енін LD қамтамасыз етесіз бе?

--3дБ желі ені 100 кГц-тен аз. МГц деңгейіндегі LD қол жетімді.

(3) Қуатты реттеу диапазоны қандай?

--10~100%

(4) Сіз қорғаныс талшықты түтік пен талшық қосқышын бересіз бе?

--Иә. 900um бос түтік және FC/APC, SC/APC немесе басқа қосқыштар міндетті емес.

Тапсырыс беру ақпарат

мысалы: BNLD-1310-11HPM-FA

(Тапсырыс туралы ақпарат: 1310нм DFB 100KHz BTF Тар сызық ені лазер, 100мВт шығыс қуаты, PM талшығы бар, FC/APC қосқышы, 1 типті түйреуіш).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы

Деректер парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Ескертпелер

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде және дәнекерлеу үтік дұрыс болуы керек жерге қосылған.

● Қуатты қосу процесі кезінде ешқашан жоғары токты тікелей қолданбаңыз бұл чипті зақымдау қаупін тудырады. Оның орнына құрылғыны ағымдағы деңгейде қосыңыз чиптің табалдырығына жақын, содан кейін аздап токты біртіндеп арттырыңыз қажетті деңгейге жеткенше өседі.

● Барлық компоненттерді қоспас бұрын, алдымен салқындатқышты іске қосыңыз және содан кейін чиптің қызып кетуін және алдын алу үшін қосымша қуат қосу қадамдарын орындаңыз шамадан тыс жүктеме.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
