1550нм DFB 100KHz BTF тар сызықтық лазер

Мазмұны

1. 1550 нм енгізу DFB 100KHz BTF тар сызықтық лазер

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

1550нм DFB 100KHz BTF тар сызықтық лазер болып табылады ультра тұрақты, тар жолақты талап ететін жоғары дәлдіктегі қолданбаларға арналған жарық көздері. 1550нм толқын ұзындығында жұмыс істейтін бұл лазер <100KHz желінің ені, >50 мВт шығыс қуаты. Ол WDM (толқын ұзындығы бөлімі) үшін өте қолайлы Мультиплекстеу) жүйелері, талшықты-оптикалық зондтау және төмен талап ететін сынақ жабдықтары сызық ені және жоғары спектрлік тазалық. Бұл құрылғы жұмыс істеген кезде а жоғары қарқынды лазер сәулесі. Талшықтың шеткі жағына тікелей қарамаңыз; істеу сондықтан көзге зақым келтіруі мүмкін.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Көп кванттық Ұңғы (MQW);

● Жоғары шығыс қуаты >50 мВт;

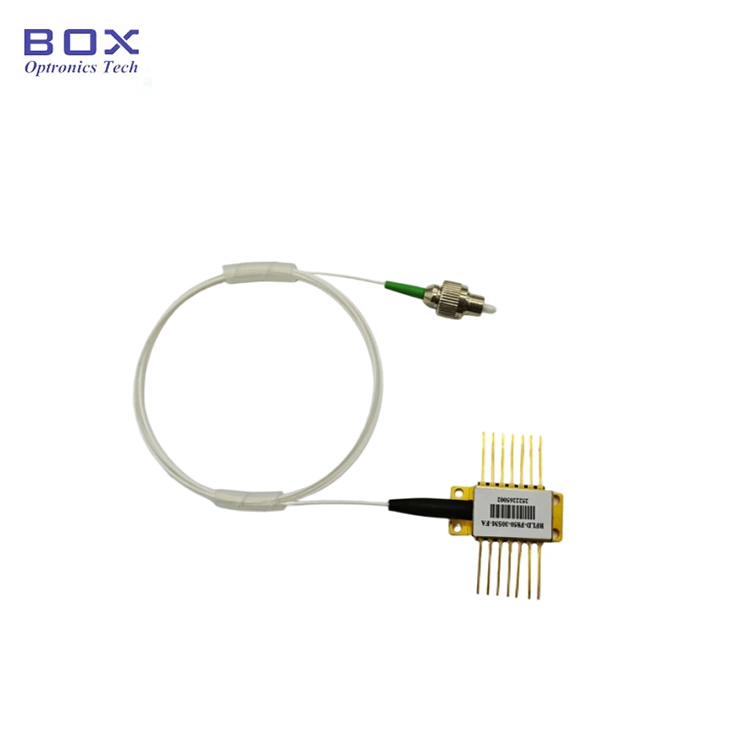

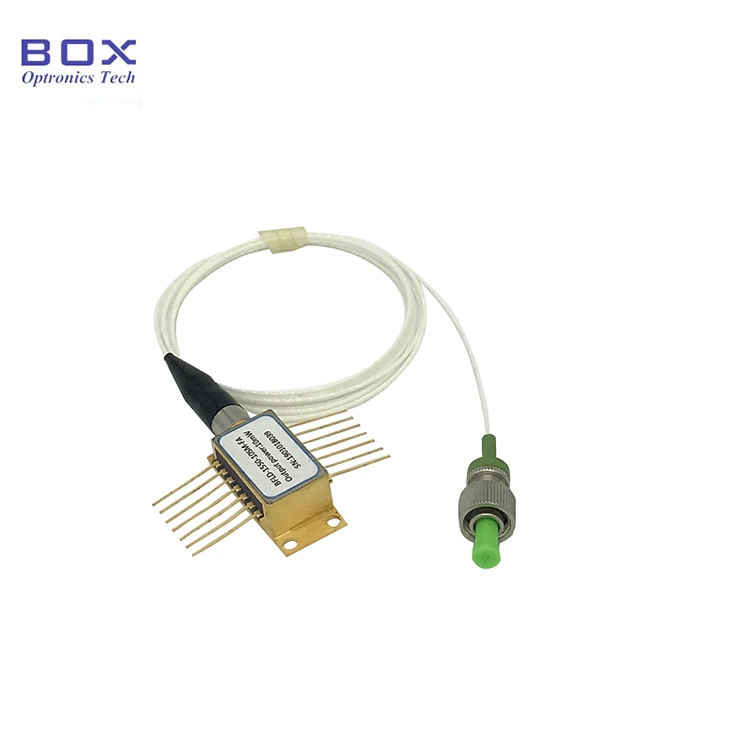

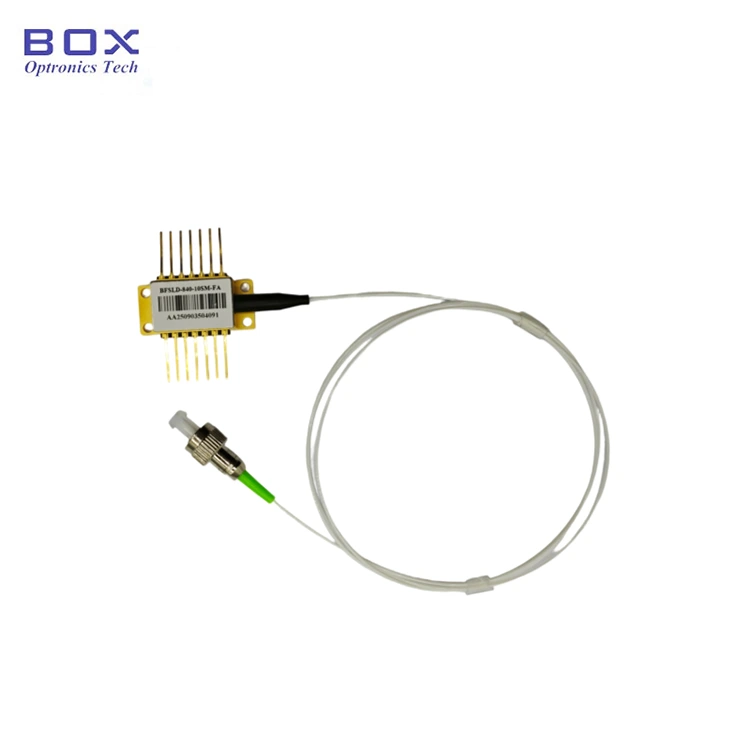

● 14 істікшелі BTF пакеті TEC, термистор және оптикалық изолятор.

Өнім қолданбалары

● Лидар;

● Зертхана тар жарық көздері және оптикалық сынау;

● Оптикалық талшық коммуникациялар;

● Оптикалық талшықты сенсор.

Өнім Мәліметтер

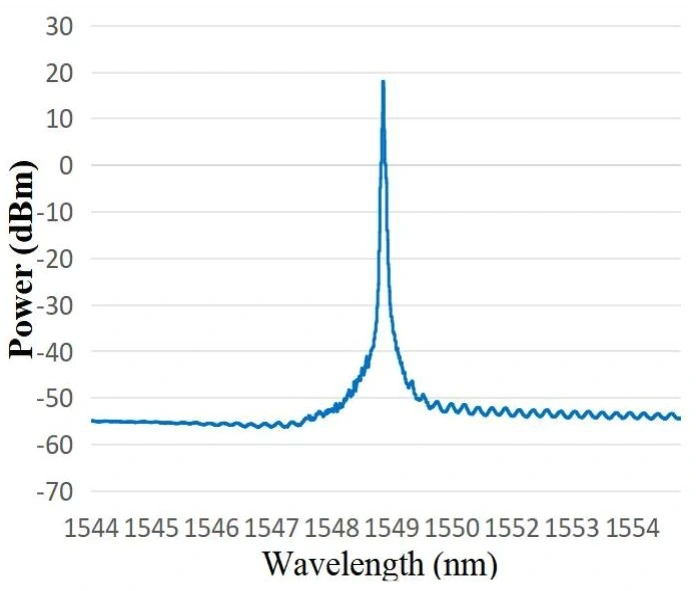

● Әдеттегі спектр: 1549,38нм, WL төзімділігі 1550+/-2нм болуы мүмкін.

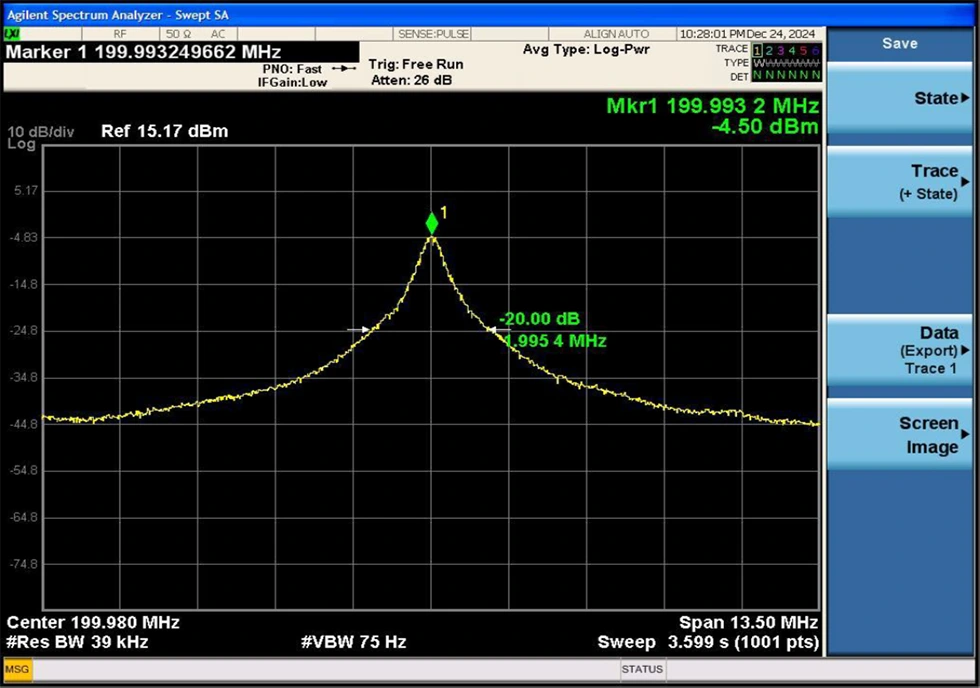

● Әдеттегі сызық ені: 3дБ спектрлік сызық ені <100 КГц (тең 20дБ сызық ені / 20)

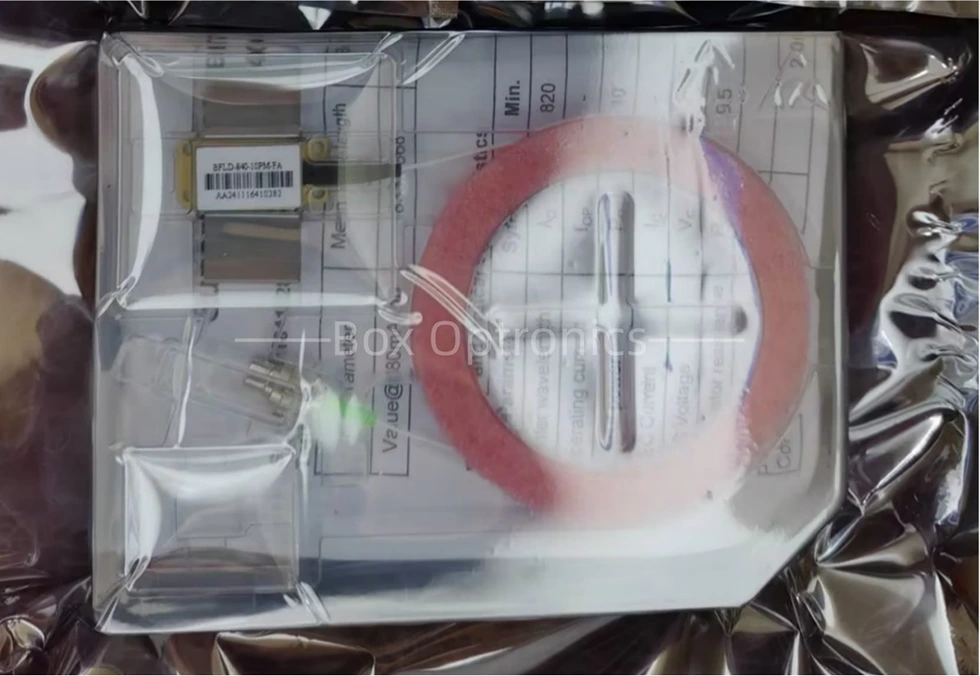

● Орау үлгісі

* Дербес құрылғы; кірістірілген драйвер жоқ (сыртқы драйвер міндетті емес).

Тапсырыс беру туралы ақпарат

мысалы: BNLD-1550-11HSM-FA2

(Тапсырыс туралы ақпарат: 1550 нм DFB 100 кГц BTF тар сызықтық лазер, 100 мВт шығыс қуаты, SM талшығы бар, FC/APC қосқышы, 2 типті түйреуіш).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10-15 жұмыс күні кетеді. (Егер бар болса Кейбіреулер қоймада болса, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Ескертпелер

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; істеу талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан қатаң сақтау орау кезінде антистатикалық қорғаныс шаралары қажет, тасымалдау, пайдалану. Бұған қоса, алдын алу үшін сақтық шараларын қабылдау қажет қуат көзінің асқынуы, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін құрылғы (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикті кию білезік бау).

● Алдын алу үшін өнімнің жұмыс тізбегінің тұрақтылығын тексеріңіз импульстік токтардан туындаған зақым.

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде және дәнекерлеу үтік дұрыс болуы керек жерге қосылған.

● Құрылғыны пайдаланған кезде жұмыс кернеуін қатаң сақтаңыз және деректер парағында көрсетілген ағымдағы ауқымдар. Негізгі параметрлер, соның ішінде Ith (Шекті ток), Iop max (максималды жұмыс тогы), Vop max (максималды) Жұмыс кернеуі) және λc (Орталық толқын ұзындығы) — сілтеме жасау керек атап айтқанда жөнелту кезінде берілген сынақ есебінде.Ескерту: Пайдалану абсолютті максимум көрсеткіштерден асып кетсе, құрылғыға тұрақты зақым келтіруі мүмкін.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
