Өніммен таныстыру

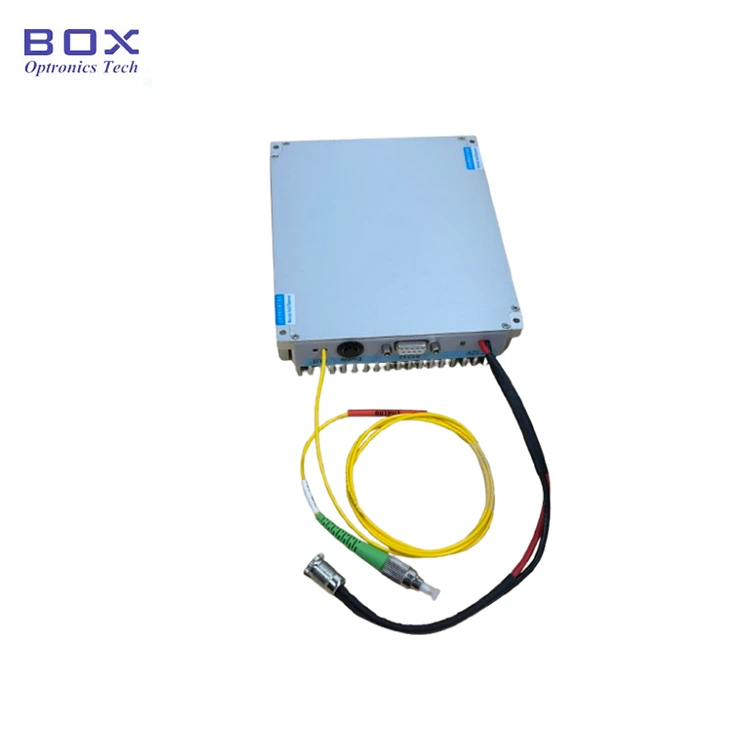

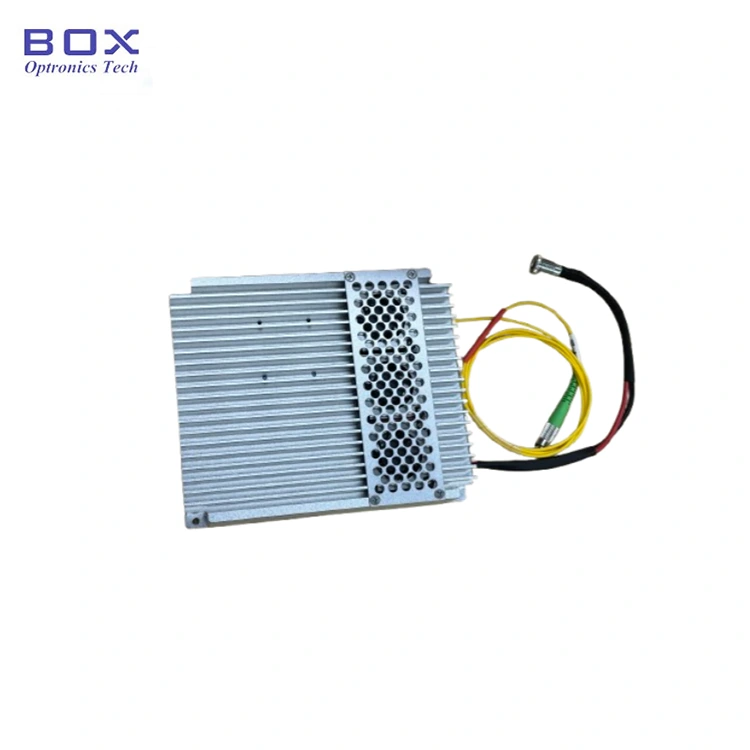

Бұл 1550нм 3кГц ультра тар сызықты талшық CW шығысы бар эрбий қосылған талшықты DFB лазерлік қуыс құрылымын қабылдайтын лазер қуат 50/100/200/500/1000 мВт қосымша, өткізу қабілеттілігі 3дБ 3кГц-тен аз, толқын ұзындығы режимді секірусіз тұрақты. Ол үстел үсті және модульдік конфигурацияларды қолдайды RS232 байланыс интерфейсі және жүйе үшін мониторинг бағдарламалық құралы бар интеграция. Бөлінген сезу және т.б. үшін қолайлы.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● Спектрлік желі ені ≤3 КГц;

● Толық талшықты DFB резонанстық қуысы;

● Толқын ұзындығы режимді секірусіз тұрақты;

● DB9 Оңай біріктіру үшін әйел (RS232) байланыстары.

Өнім қолданбалары

● LiDAR;

● Акустикалық сенсорлар, гидрофондар;

● Талшық Оптикалық үлестірілген сезу.

Өнім мәліметтері

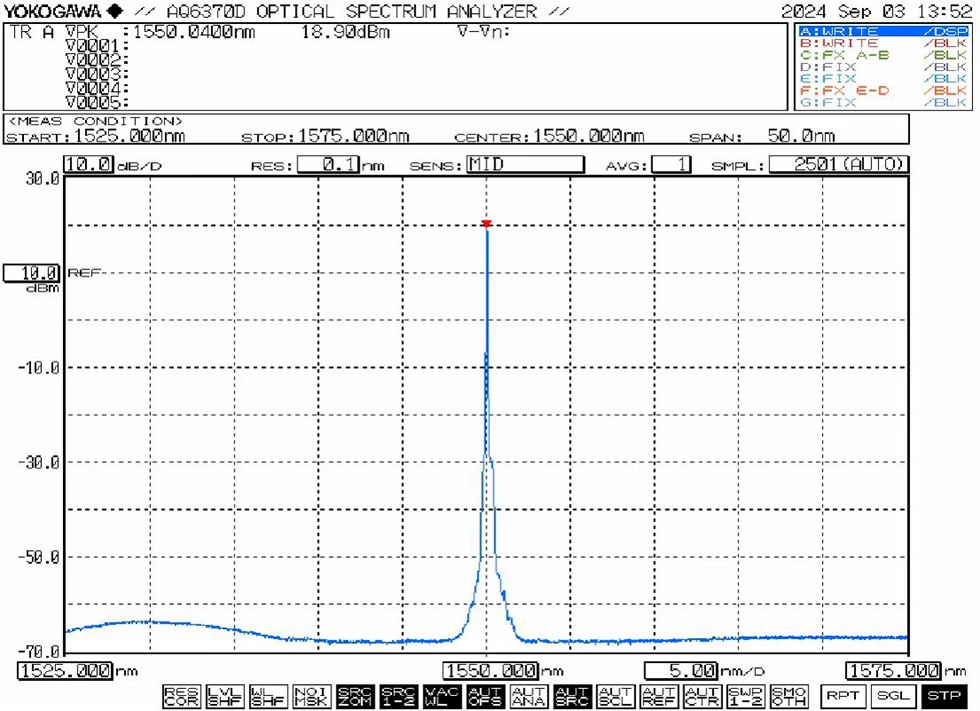

● Әдеттегі спектр: 1550нм

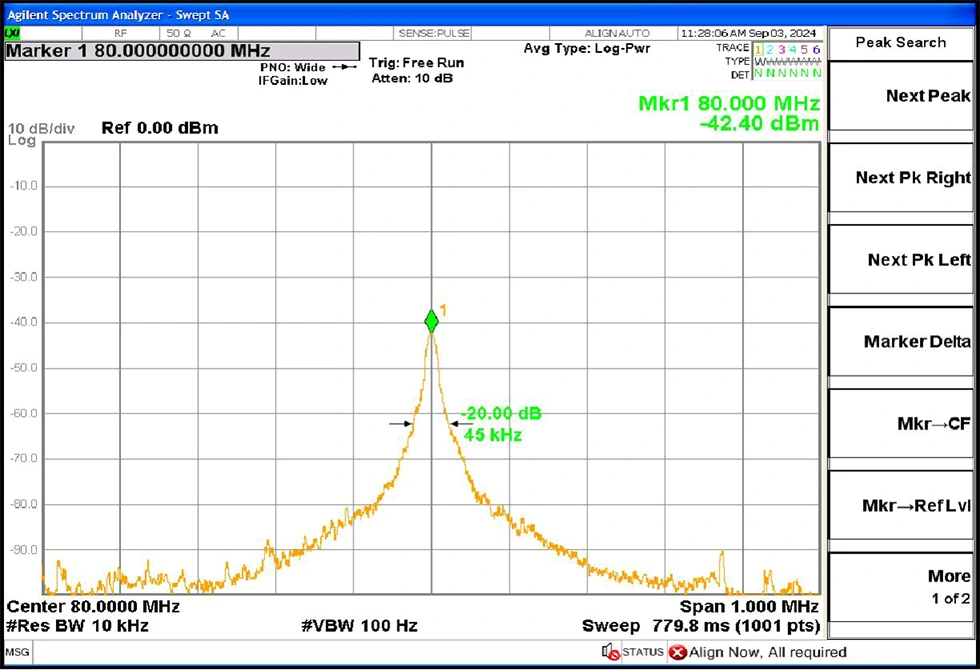

● Әдеттегі сызық ені: 3дБ спектрлік сызық ені≤3 КГц (20дБ сызық ені / 20 тең)

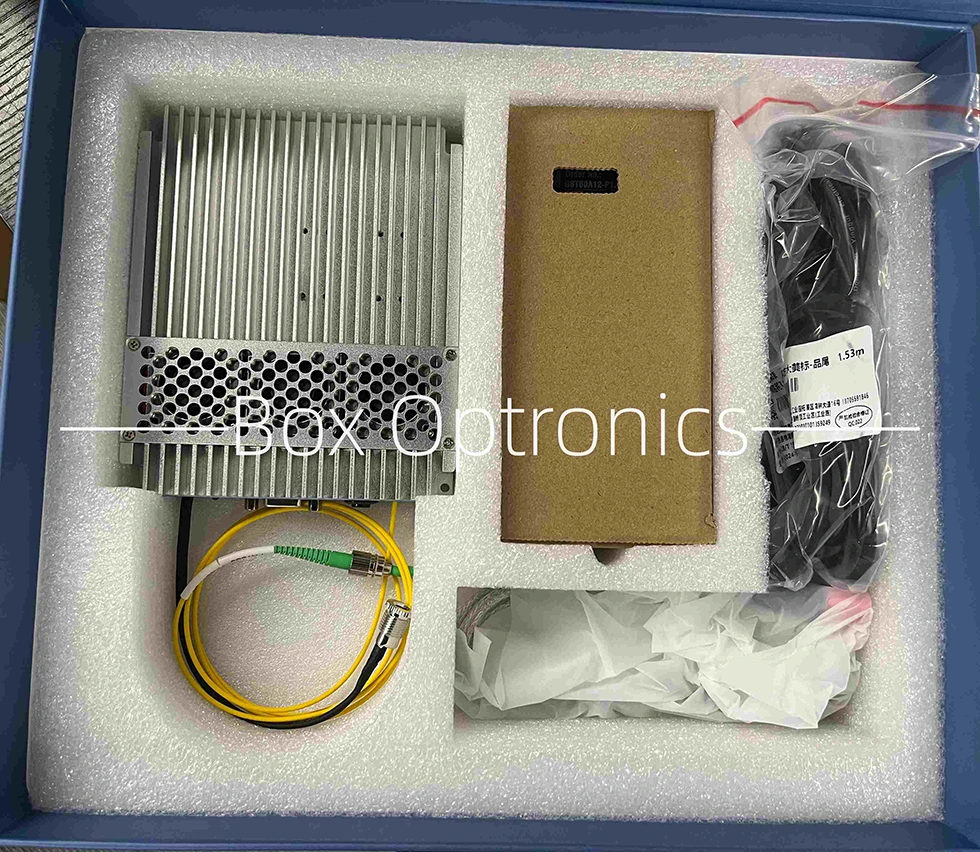

● Қаптама мысалы

Операция Қадамдар

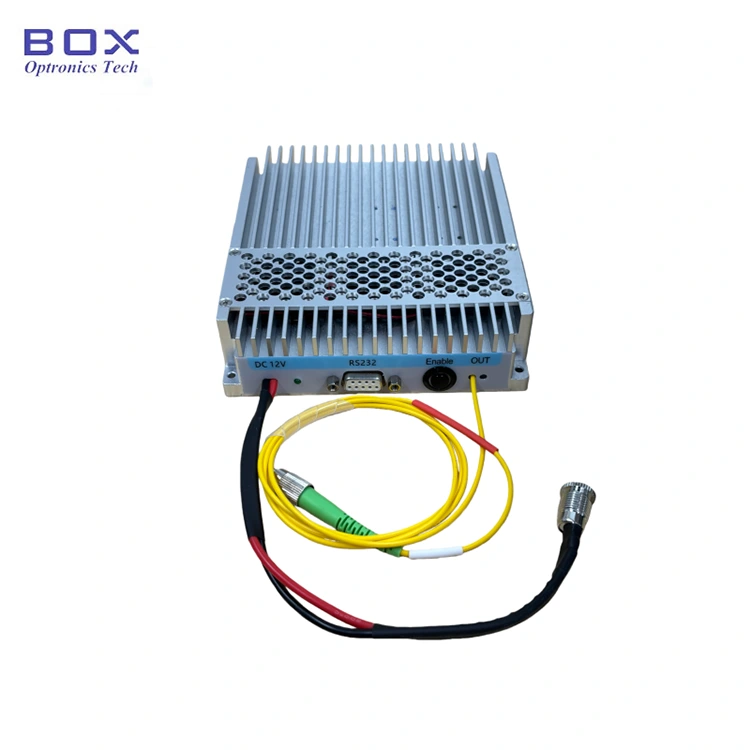

1. Сыртқы түрі: Модульде қуат қосқышы, қуат көрсеткіші, RS232 бар байланыс интерфейсі, шығыс белсендіру қосқышы және лазерлік шығыс талшық порты.

2. Қуат Жабдық: Қуат порты стандартты DC5,5×2,1 мм интерфейсін пайдаланады. Түпнұсқа сәйкес келетін қуат адаптерін ғана пайдаланыңыз (DC5V немесе DC12V). Дұрыс емес қуат адаптерлері жарық көзін зақымдауы мүмкін. U-тәрізді қосқышты қуат көзіне қосуға арналған қосқыш қуат кабелі қол жетімді сатып алу кезінде сұрау.

3.Қосылу талшықты-оптикалық секіргіш: шаң қақпағын алыңыз талшықты қосқышты орнатыңыз, соңғы беттің ластануын немесе зақымдалуын тексеріңіз және тексеріңіз басқа талшықты құрылғыларға немесе сынақ жабдығына қосу алдында тазалық. үшін жоғары қуатты модельдер үшін термоядролық біріктіру ұсынылады.

4.Қосылу Негізгі компьютерге модуль: Жинақтағыны пайдаланыңыз Модульді компьютерге қосу үшін USB-RS232 сериялық деректер кабелі. орнатыңыз байланысты қосу үшін арнайы сериялық драйвер (өндіруші қамтамасыз етеді). Драйверсіз хост бағдарламалық құралы модульге қосыла алмайды.

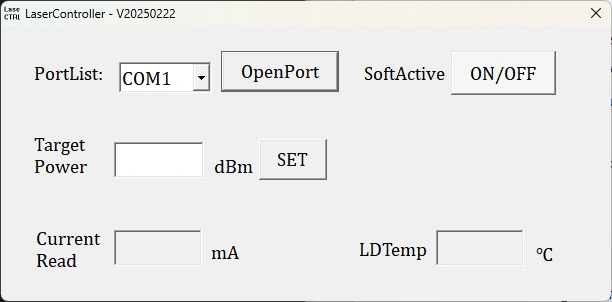

5.Бағдарламалық құрал: Хост бағдарламалық құралы мүмкіндік береді арқылы шығыс қуатын реттеу және лазер шығысын басқару «SoftActive» түймесі. Бағдарламалық құрал орнатылған сорғы токын, шығысын көрсетеді қуат және температураны бақылау күйі.

6. Параметр жады: Параметрлер және бағдарламалық құрал арқылы конфигурацияланған күй автоматты түрде модульде сақталады ішкі жады. Параметрлер болмаса, басты компьютер қосылымы қажет емес өзгерту қажет.

Тапсырыс беру ақпарат

мысалы: NLFL-1550-50-T-SM-M

(Тапсырыс туралы ақпарат: 1550нм 3кГц ультра тар сызықты талшықты лазер, 50мВт шығыс қуаты, қуат реттелетін, SM талшығы, модуль пакеті).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 15 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

1. Пайдалану ескертулері және техникалық қызмет көрсету-1550нм 3кГц ультра тар сызық ені Талшықты лазер

● Алдын алу үшін талшықты қосқыштарды жиі қосудан/ажыратудан аулақ болыңыз шаңның жиналуы және бет жағының зақымдалуы.

● Талшықты қосқыштарды түксіз майлықпен тазалап, а көмегімен тексеріңіз қосу алдында талшықты бет детекторы. Әрқашан талшықтарды қосыңыз/ажыратып отырыңыз беті жанып қалмас үшін қуатсыз. Пайдаланылмаған қосқыштарды шаң қақпақтарымен жабыңыз.

● Жабдықты құрғақ, ылғалсыз жерде сақтаңыз.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
