1030нм 200мВт 100кГц DFB көбелек лазерлік диод

Мазмұны

1. 1030 нм енгізу 200 мВт 100 кГц DFB көбелек лазерлік диод

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

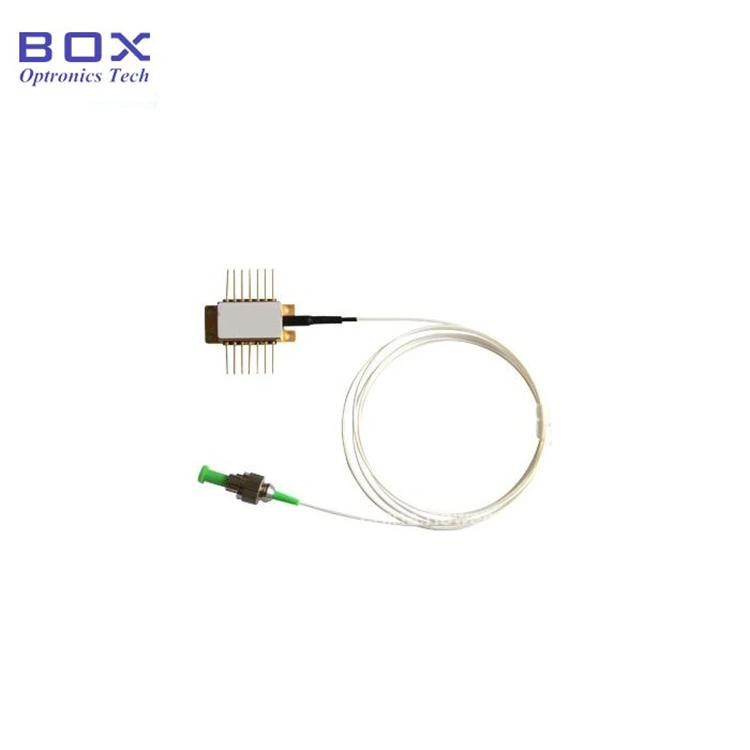

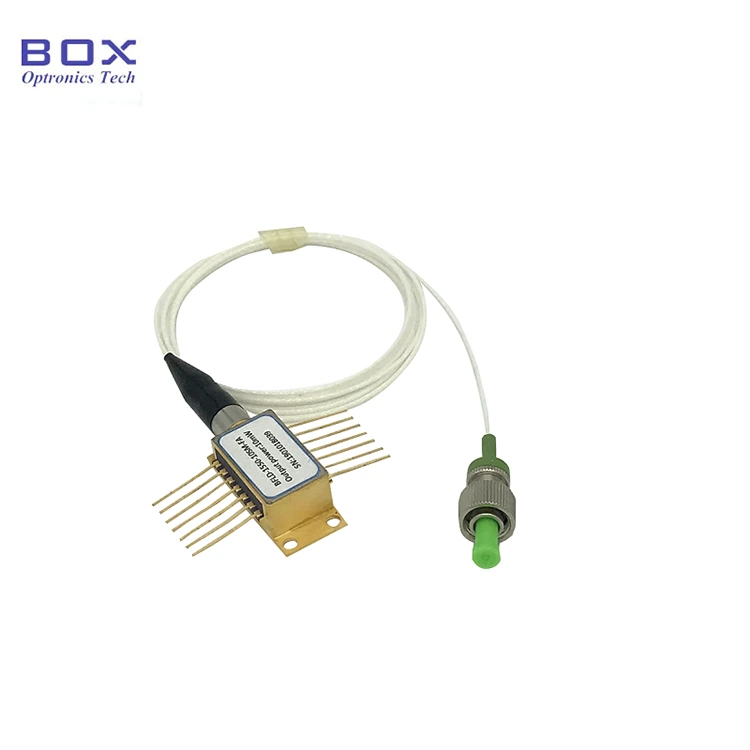

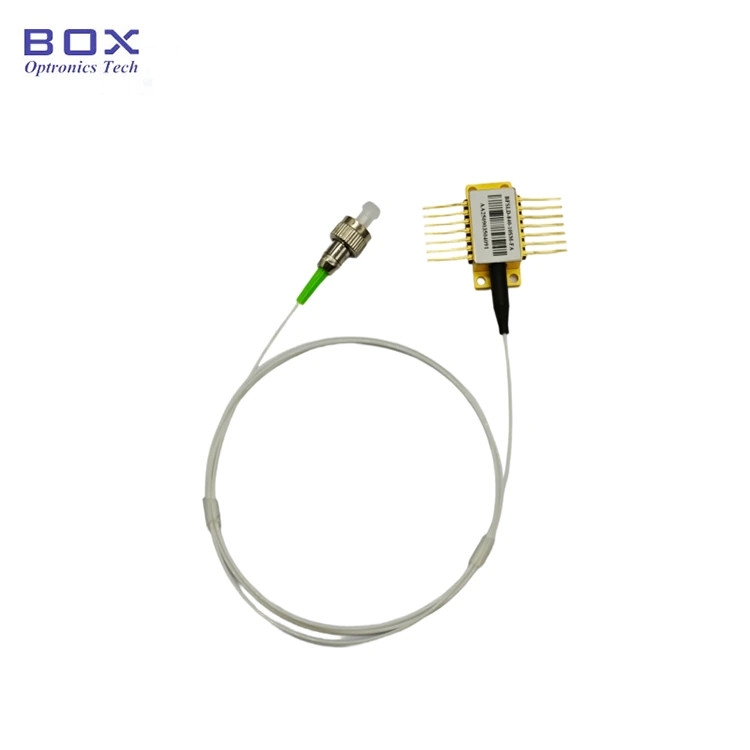

Бұл 1030 нм 200 мВт 100 кГц DFB көбелек лазері +/-2нм толқын ұзындығына төзімділікпен диод, 14 істікшелі стандартты көбелек пакеті, және PM980 талшығы. Ол жоғары шығыс қуаты мен тар желілік ені бар, және TEC және термисторды біріктіреді. Оптикалық зондтау және бейнелеу үшін қолайлы. Өтінемін оны ESD қорғауында пайдаланыңыз.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● PM980 талшықты пигтейль;

● 200 мВт жоғары шығыс қуаты;

● 100 кГц төмен тар сызық ені;

● 14 істікшелі BTF пакеті ТЭЦ, термистор және PD мониторы.

Өнім қолданбалары

● Лидар;

● Талшықты оптикалық зондау;

● спектроскопия;

● Лазерлердің тұқым көзі.

Өнім Мәліметтер

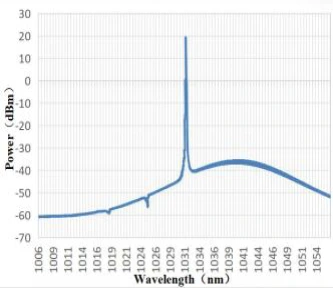

● Әдеттегі спектр: 1030нм, толқын ұзындығына төзімділік +/-2нм.

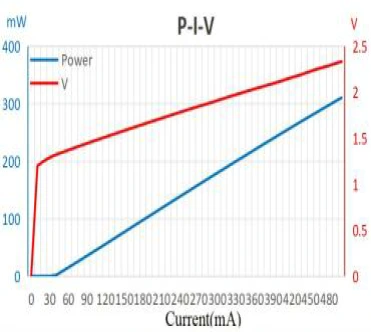

● PIV-1030nm 200mW 100KHz DFB Butterfly Laser Diode

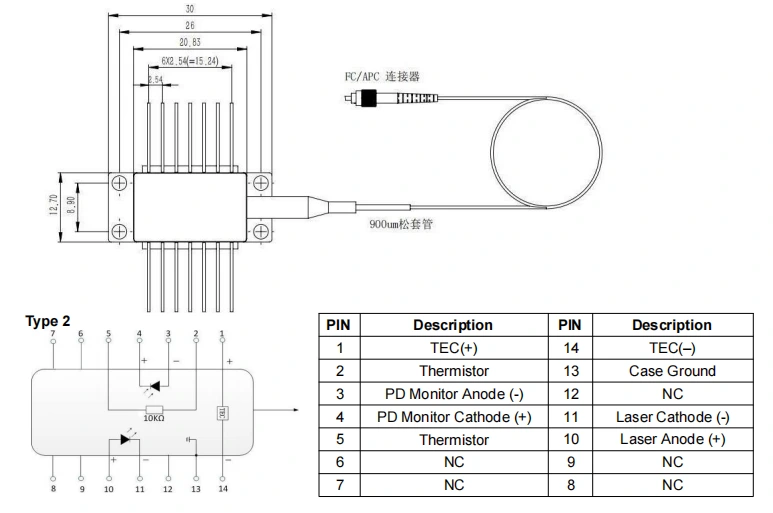

● Пакет сызбасы және PIN-OUT анықтамасы(бірлік:мм)-1030nm 200mW 100KHz DFB Butterfly лазерлік диод

● Жиі қойылатын сұрақтар

(1) Ток күшін реттеу арқылы толқын ұзындығын өзгертуге болады ма? диапазон қандай?

--Иә. Ағымдағы толқын ұзындығының коэффициенті 0,01 нм/мА, ал температураның толқын ұзындығының коэффициенті 0,1 нм/℃. WL реттелетін ауқым ~орталық WL+/- 1 нм шамасында.

(2) Шұңқырдың ұзындығы қандай?

--1,2+/-0,1 метр.

(3) Қуатты реттеу диапазоны қандай?

--10~100%

Тапсырыс беру ақпарат

мысалы: BNLD-1030-2HPM-FA

(Тапсырыс туралы ақпарат: 1030nm 200mW 100KHz DFB Butterfly Laser Diode, PM980 талшығымен, FC/APC қосқышымен, сорғы істікшесімен).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Ескертпелер

● Лазерлік сәулелену қаупі: Құрылғы кезде жұмыс істеп тұрса, ол жоғары қарқынды лазер сәулесін шығарады. Тікелей қарамаңыз талшықтың соңғы беті, себебі бұл көзге зақым келтіруі мүмкін.

● ESD қорғанысы: Бұл құрылғы электростатикалық сезімтал. Сондықтан антистатикалық қорғаныс шараларын қатаң сақтау керек орау, тасымалдау және пайдалану кезінде сақталуы тиіс. Сонымен қатар, сақтық шаралары қуат көзінің кернеуінің жоғарылауын болдырмау үшін қабылдануы керек, себебі бұл орындалмауы мүмкін құрылғыға тұрақты зақым келген жағдайда (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикалық білезік бауын киіңіз).

● Талшықты және құрылғыны өңдеу: Оптикалық талшықтары нәзік. Құрылғыны талшықты пайдаланып тартпаңыз. Енгізу кезінде немесе құрылғыны розеткадан суырғанда, оған қысым жасамаңыз немесе тартпаңыз құрылғы корпусының артқы жағындағы жең. Қосқыштармен жабдықталған құрылғылар үшін, құрылғы мен талшық қосқышының бір уақытта көтерілуін қамтамасыз етіңіз орнату немесе алып тастау кезінде.

● Істікпен дәнекерлеуге қойылатын талаптар: түйреуіштер болса дәнекерлеу қажет, дәнекерлеу температурасы 260°C аспауы керек, және дәнекерлеу уақыты 10 секундтан аспауы керек. -ға ерекше назар аударыңыз мыналар: дәнекерлеу процесі кезінде құрылғы қуатсыз күйде болуы керек күйіне, ал дәнекерлеу үтік дұрыс жерге тұйықталған болуы керек.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
