785нм FP Butterfly лазерлік диод

Мазмұны

1. 785 нм енгізу FP Butterfly лазерлік диод

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

Бұл 785 нм FP Butterfly лазерлік диод шығыс қуаты 30 мВт дейін. Талшық түрі болуы мүмкін SM785-HP немесе PM780-HP және TEC, монитор фотодиод және термисторды біріктіреді. The 900um қорғаныс түтігі және FC/APC қосқышы қосымша болып табылады. Егер түйреуіштер қажет болса дәнекерлеу, дәнекерлеу температурасы 260 ° C аспауы керек және дәнекерлеу уақыты 10 секундтан аспауы керек. Драйвер тізбегі бар модуль/стендтік пакет, 50 мВт шығыс қуаты қол жетімді.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● SM785-HP немесе PM780-HP талшығы;

● Шығу қуатын қосу 30 мВт дейін;

● 14 істікшелі BTF пакеті TEC, термистор және PD мониторы.

Өнім қолданбалары

● Жарық көзі;

● Талшықты-оптикалық зондтау жүйе;

● Материалды өңдеу.

Өнім мәліметтері

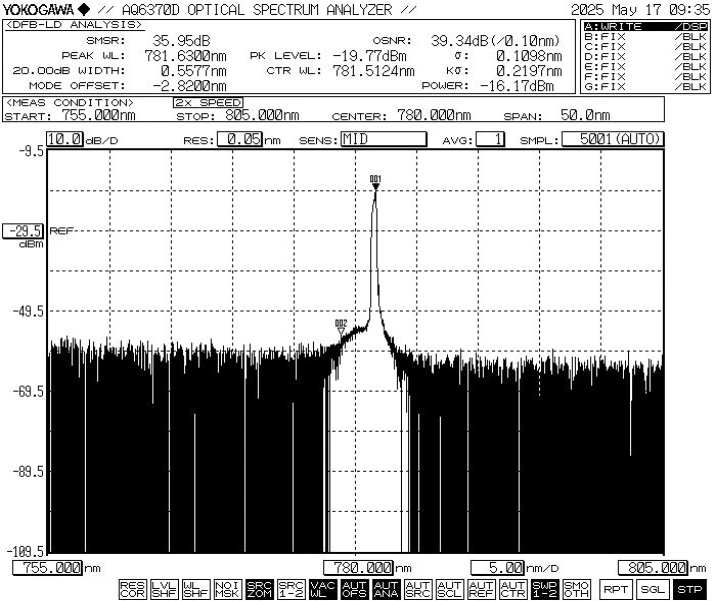

● Әдеттегі спектр: 785нм, WL төзімділігі +/-10нм.

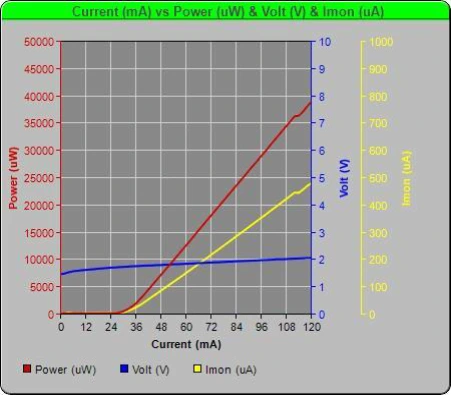

● PIV-785nm 30mW FP Butterfly Laser Diode

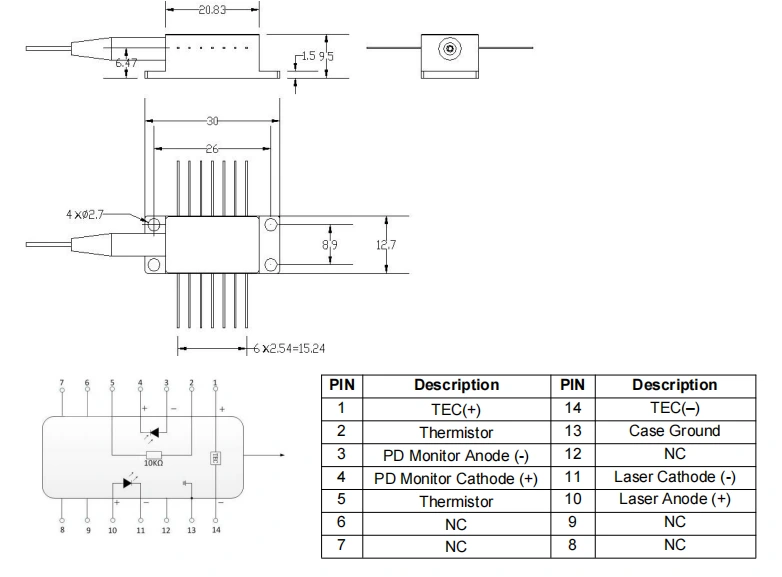

● Пакет сызбасы&PIN-OUT анықтамасы(бірлік:мм)-785нм FP Butterfly Лазерлік диод

● Стандартты керек-жарақтар

* Дербес құрылғы; кірістірілген драйвер жоқ (драйвері бар модуль пакеті схема міндетті емес).

Тапсырыс беру ақпарат

мысалы: BFLD-F785-30SM-FA

(Тапсырыс туралы ақпарат: 785нм FP Butterfly Laser Diode, 30mW шығысы қуат, SM Hi780 талшығы, FC/APC қосқышы, сорғы істікшесі).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыну және төлеу шарттары

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер

● Лазерлік сәулелену қаупі: Құрылғы кезде жұмыс істеп тұрса, ол жоғары қарқынды лазер сәулесін шығарады. Тікелей қарамаңыз талшықтың соңғы беті, себебі бұл көзге зақым келтіруі мүмкін.

● ESD қорғанысы: Бұл құрылғы электростатикалық сезімтал. Сондықтан антистатикалық қорғаныс шараларын қатаң сақтау керек орау, тасымалдау және пайдалану кезінде сақталуы тиіс. Оған қоса, қуат көзінің кернеуінің жоғарылауын болдырмау үшін сақтық шараларын қабылдау қажет, себебі олай істемеу құрылғыға тұрақты зақым келтіруі мүмкін (мысалы, дұрыс жабдықты қамтамасыз етіңіз жерге қосу және антистатикалық білезікті кию).

● Талшықты және құрылғыны өңдеу: Оптикалық талшықтары нәзік. Құрылғыны талшықты пайдаланып тартпаңыз. Енгізу кезінде немесе құрылғыны розеткадан суырғанда, оған қысым жасамаңыз немесе тартпаңыз құрылғы корпусының артқы жағындағы жең. Қосқыштармен жабдықталған құрылғылар үшін, құрылғы мен талшық қосқышының бір уақытта көтерілуін қамтамасыз етіңіз орнату немесе алып тастау кезінде.

● Істікпен дәнекерлеуге қойылатын талаптар: түйреуіштер болса дәнекерлеу қажет, дәнекерлеу температурасы 260°C аспауы керек, және дәнекерлеу уақыты 10 секундтан аспауы керек. -ға ерекше назар аударыңыз мыналар: дәнекерлеу процесі кезінде құрылғы қуатсыз күйде болуы керек күйіне, ал дәнекерлеу үтік дұрыс жерге тұйықталған болуы керек.

● Қуатты қосу жұмысы:Қуатты қосу кезінде процесінде ешқашан жоғары токты тікелей қолданбаңыз, себебі бұл чипті зақымдауы мүмкін. Оның орнына, құрылғыны чиптің табалдырығына жақын ағымдағы деңгейде қосыңыз және содан кейін қажетті деңгейге дейін шағын қадамдармен токты біртіндеп арттырыңыз жетеді.

● Салқындату және қосу реті: Бұрын барлық компоненттерді қосып, алдымен салқындатқышты іске қосыңыз, содан кейін жалғастырыңыз қосымша қуат - чиптің қызып кетуін және шамадан тыс жүктелуін болдырмау үшін қадамдар.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
