520нм FP Butterfly лазерлік диод

Мазмұны

1. 520 нм енгізу FP Butterfly лазерлік диод

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

Бұл 520 нм FP Butterfly лазерлік диод 14 істікшелі көбелек пакеті. Бұл Fabry-Perot лазерлік диод. Ол 30 мВт-қа дейін мүмкіндік береді шығыс қуаты және кірістірілген TEC және термистор. Талшық түрі SM-460HP немесе болуы мүмкін PM-S460-HP талшығы. Оптикалық аспаптар үшін қолайлы. Егер түйреуіштер қажет болса дәнекерлеу, дәнекерлеу температурасы 260 ° C аспауы керек және дәнекерлеу уақыты 10 секундтан аспауы керек.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● SM-460HP немесе PM-S460-HP талшығы;

● Шығу қуатын қосу 30 мВт дейін;

● 14 істікшелі TEC және Monitor PD бар BTF пакеті;

● Көрінетін жасыл жарық талшықпен қосылған лазерлік диод.

Өнім қолданбалары

● Оптикалық аспаптар;

● Оптикалық талшықты беру жүйе;

● Лазерлік көрсеткіш.

Өнім мәліметтері

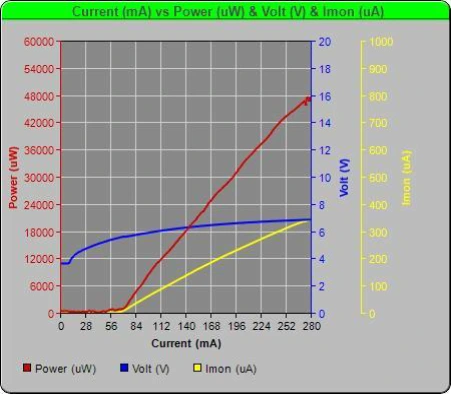

● Әдеттегі спектр: PIV

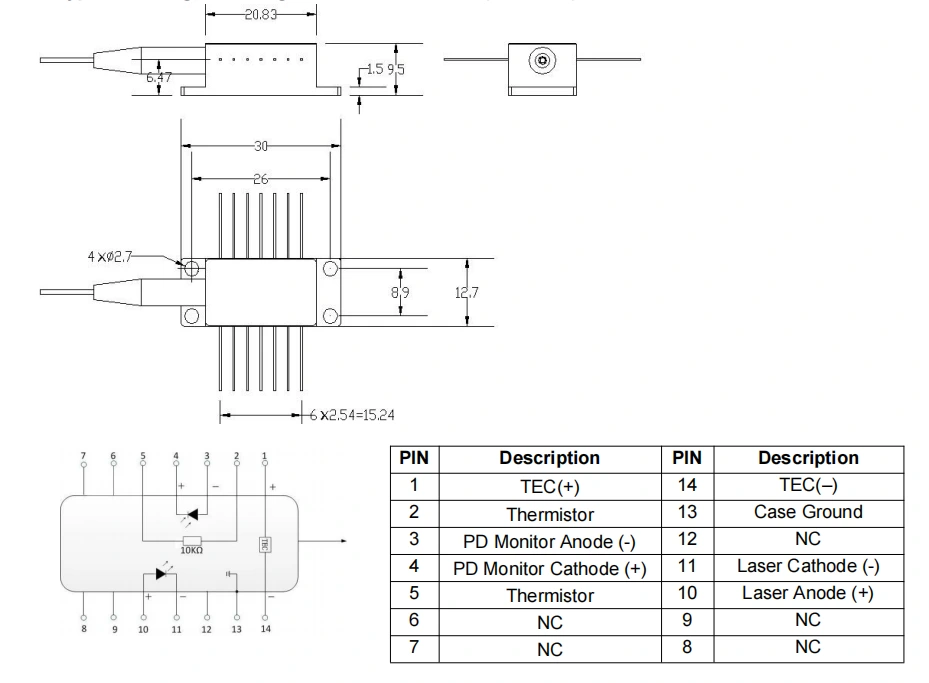

● Пакет сызбасы&PIN-OUT анықтамасы(бірлік:мм)-520нм FP Butterfly Лазерлік диод

● Орау үлгісі

* Дербес құрылғы; кірістірілген драйвер жоқ (драйвері бар модуль пакеті схема міндетті емес).

Тапсырыс беру ақпарат

мысалы: BFLD-F520-30SM-FA

(Тапсырыс туралы ақпарат: 520 нм FP Butterfly лазерлік диод, 14 істікшелі көбелек пакет, 30 мВт шығыс қуаты, 460 HP SM талшығы бар, FC/APC қосқышы)

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; істеу талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан қатаң сақтау орау кезінде антистатикалық қорғаныс шаралары қажет, тасымалдау, пайдалану. Бұған қоса, алдын алу үшін сақтық шараларын қабылдау қажет қуат көзінің асқынуы, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін құрылғы (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикті кию білезік бау).

● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде және дәнекерлеу үтік дұрыс болуы керек жерге қосылған.

● Қуатты қосу процесі кезінде ешқашан жоғары токты тікелей қолданбаңыз бұл чипті зақымдау қаупін тудырады. Оның орнына құрылғыны ағымдағы деңгейде қосыңыз чиптің табалдырығына жақын, содан кейін аздап токты біртіндеп арттырыңыз қажетті деңгейге жеткенше өседі.

● Барлық компоненттерді қоспас бұрын, алдымен салқындатқышты іске қосыңыз және содан кейін чиптің қызып кетуін және алдын алу үшін қосымша қуат қосу қадамдарын орындаңыз шамадан тыс жүктеме.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.

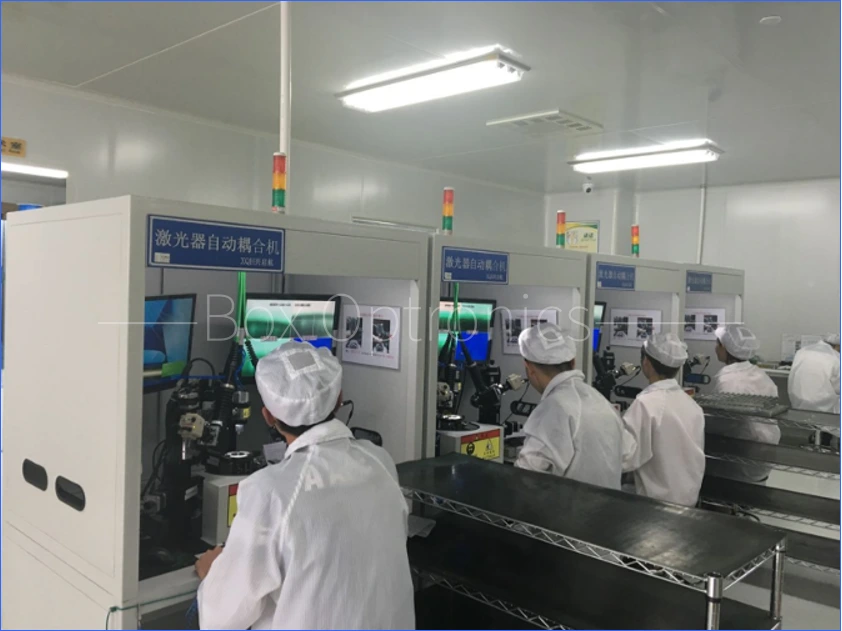

Нағыз өндіріс сызық
