850нм FP Butterfly лазерлік диод

Мазмұны

1. 850 нм енгізу FP Butterfly лазерлік диод

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

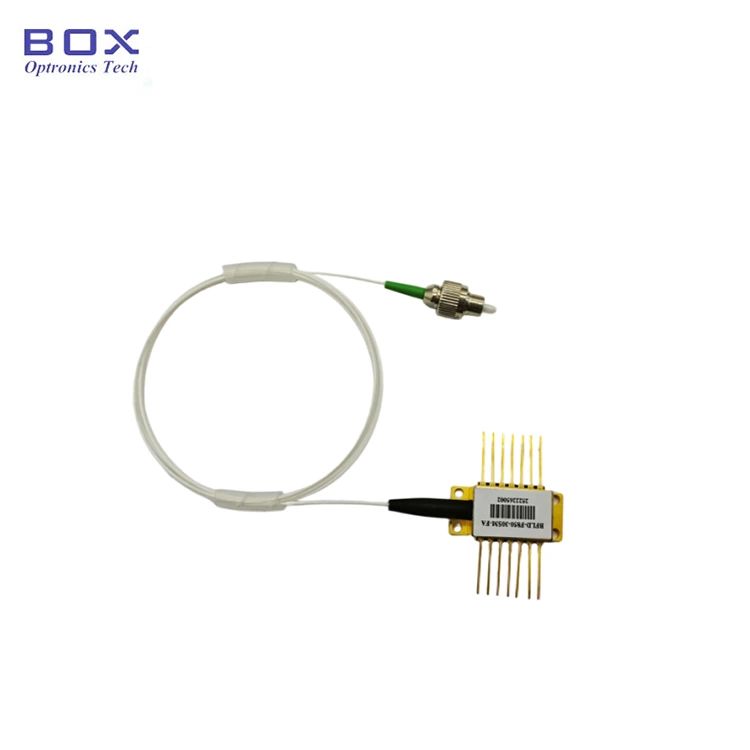

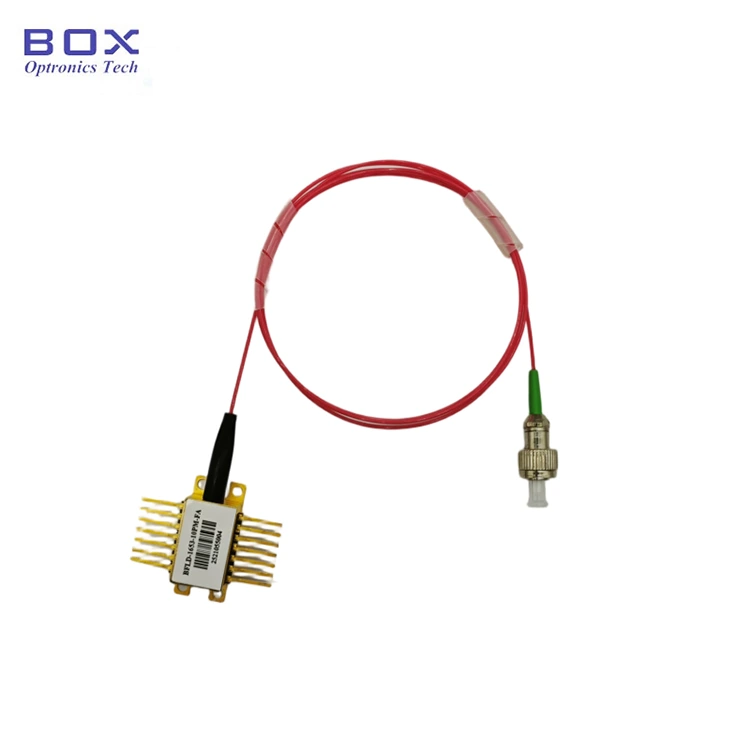

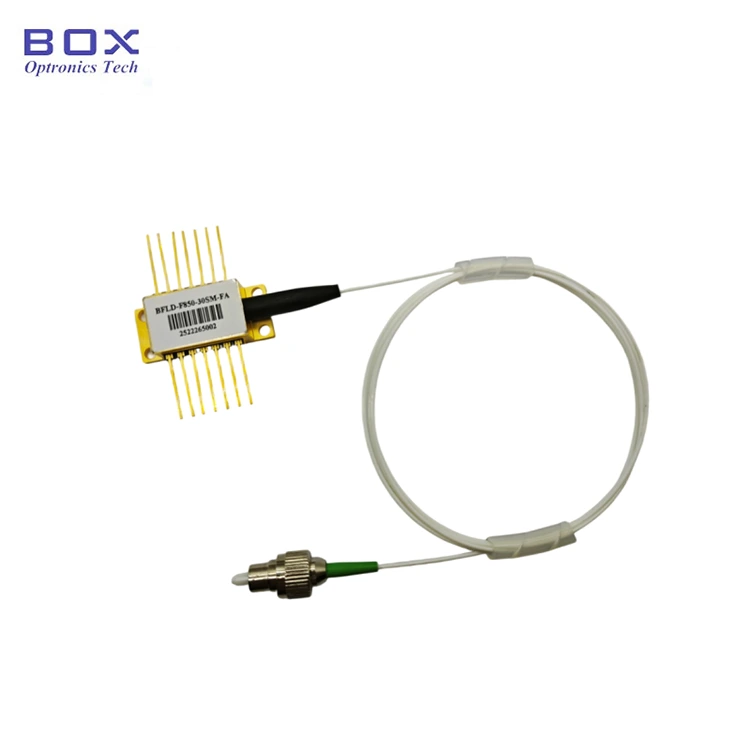

850нм FP Butterfly Laser Diode шығыс қуатына ие 30 мВт-қа дейін, оптикалық талшықтармен тиімді байланыстыру үшін жақсы сәуле сапасы және басқа оптикалық компоненттер және термоэлектрлік салқындатқышты (TEC) біріктіреді, бақылау PD және термистор. Ол қысқа қашықтық сияқты өрістерге қолайлы оптикалық байланыс және талшықты зондтау.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● SM Hi780 талшығы шошқа

● Жоғары шығыс қуаты 30 мВт дейін;

● 14 істікшелі BTF пакеті TEC, термистор және PD мониторы.

Өнім қолданбалары-850нм FP Butterfly Лазерлік диод

● Қысқа қашықтық оптикалық Коммуникация;

● Зертханалық жарық көздері және оптикалық сынақ;

● Биологиялық бейнелеу;

● Оптикалық талшықты анықтау.

Өнім мәліметтері

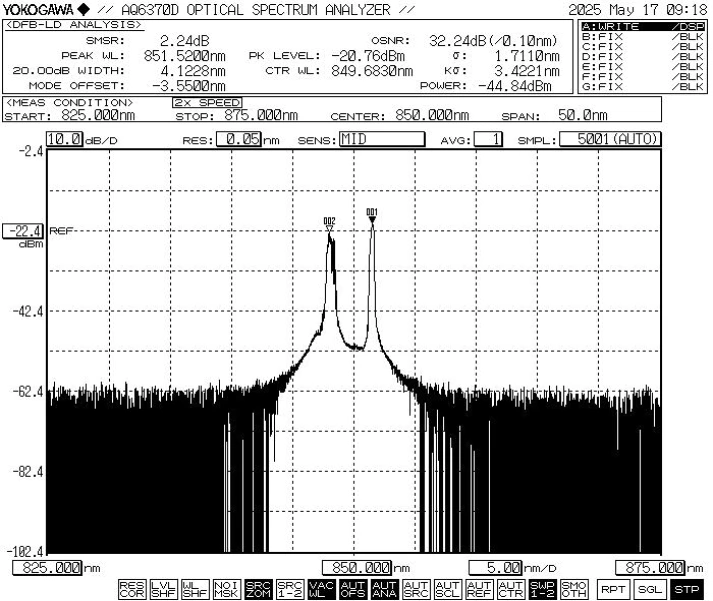

● Әдеттегі спектр: 850нм, WL төзімділігі +/-10нм.

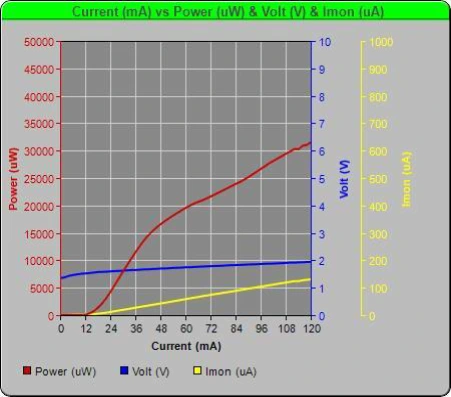

● PIV-850nm 30mW FP Butterfly Laser Diode

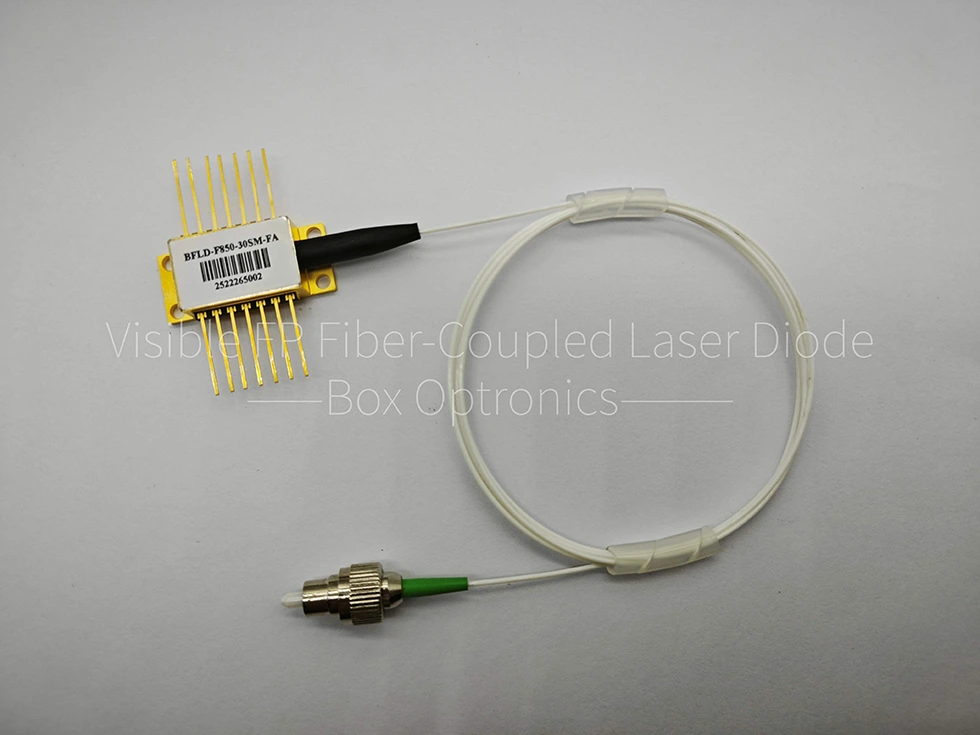

● Стандартты керек-жарақтар

* Дербес құрылғы; кірістірілген драйвер жоқ (драйвері бар модуль пакеті схема міндетті емес).

Тапсырыс беру туралы ақпарат

мысалы: BFLD-F785-30SM-FA

(Тапсырыс туралы ақпарат: 850нм FP Butterfly Laser Diode, 30mW шығысы қуат, SM талшығымен, FC/APC қосқышымен, сорғы істікшелімен).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; істеу талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан қатаң сақтау орау кезінде антистатикалық қорғаныс шаралары қажет, тасымалдау, пайдалану. Бұған қоса, алдын алу үшін сақтық шараларын қабылдау қажет қуат көзінің асқынуы, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін құрылғы (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикті кию білезік бау).

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде және дәнекерлеу үтік дұрыс болуы керек жерге қосылған.

● Құрылғыны пайдаланған кезде жұмыс кернеуін қатаң сақтаңыз және деректер парағында көрсетілген ағымдағы ауқымдар. Негізгі параметрлер, соның ішінде Ith (Шекті ток), Iop max (максималды жұмыс тогы), Vop max (максималды) Жұмыс кернеуі) және λc (Орталық толқын ұзындығы) — сілтеме жасау керек атап айтқанда жөнелту кезінде берілген сынақ есебінде.Ескерту: Пайдалану абсолютті максимум көрсеткіштерден асып кетсе, құрылғыға тұрақты зақым келтіруі мүмкін.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
