660нм FP Butterfly лазерлік диод

Мазмұны

1. 660 нм енгізу FP Butterfly лазерлік диод

2. Техникалық сипаттамалар

3. Өнім ерекшеліктері

4. Типтік қолданбалар

5. Өнім мәліметтері

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға ұсыну және төлеу шарттары

9. Жеткізу уақыты

10. Операциялық ескертпелер

11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

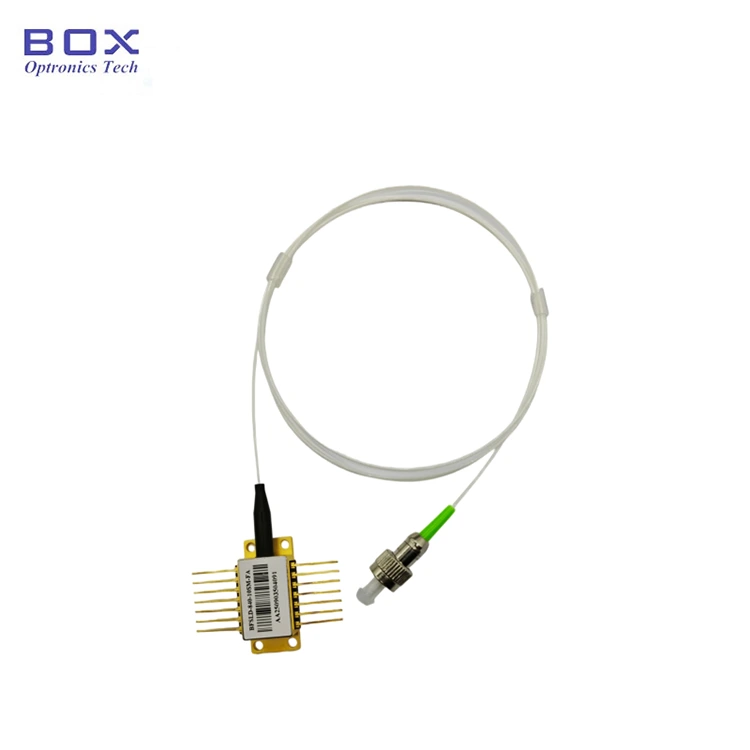

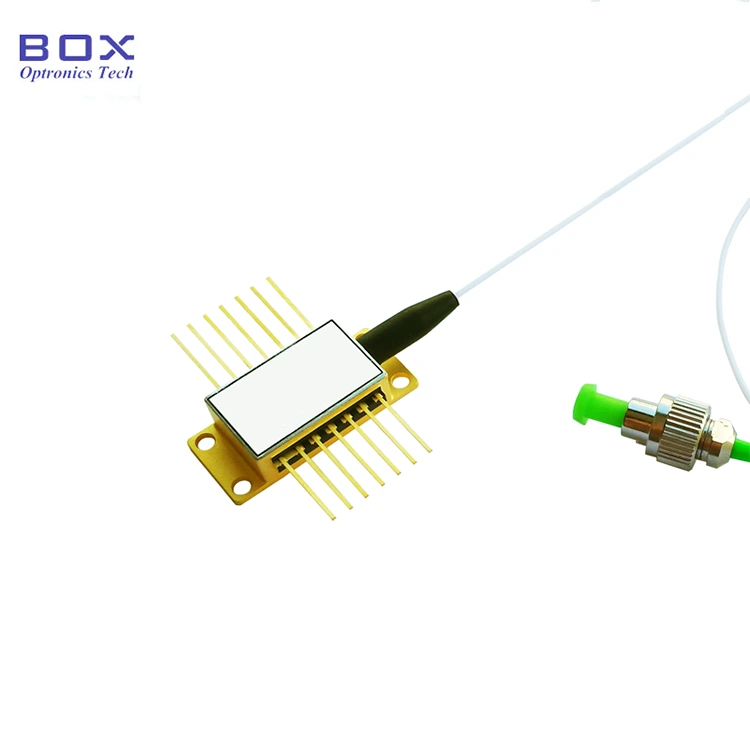

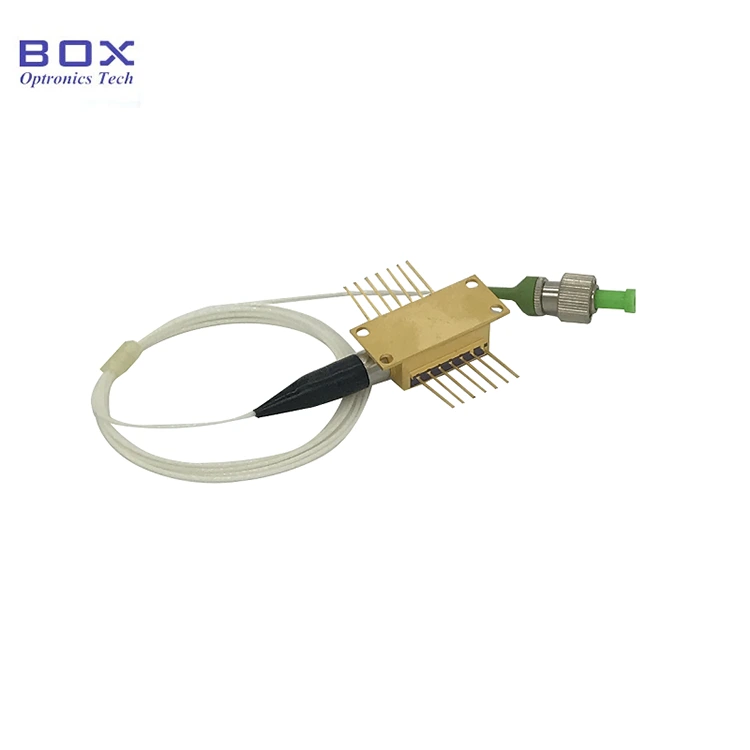

Бұл 14 істікшелі 660 нм FP Butterfly лазерлік диод көбелек пакеті. Бұл Fabry-Perot лазерлік диод. Ол 30 мВт-қа дейін мүмкіндік береді шығыс қуаты және кірістірілген TEC және термистор. Талшық түрі SM630-HP болуы мүмкін талшық. Драйвер тізбегі бар модуль/стендтік пакет міндетті емес. Оптикалық талшықтар нәзік; талшықты пайдаланып құрамдастарды тартпаңыз.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● SM 630-HP талшығы шошқа

● CW шығыс қуаты 30 мВт дейін;

● 14 істікшелі TEC, термисторы бар BTF пакеті;

● Көрінетін қызыл жарық.

Өнім қолданбалары

● Биотехнология;

● Медициналық емдеу;

● Оптикалық құрал.

Өнім мәліметтері

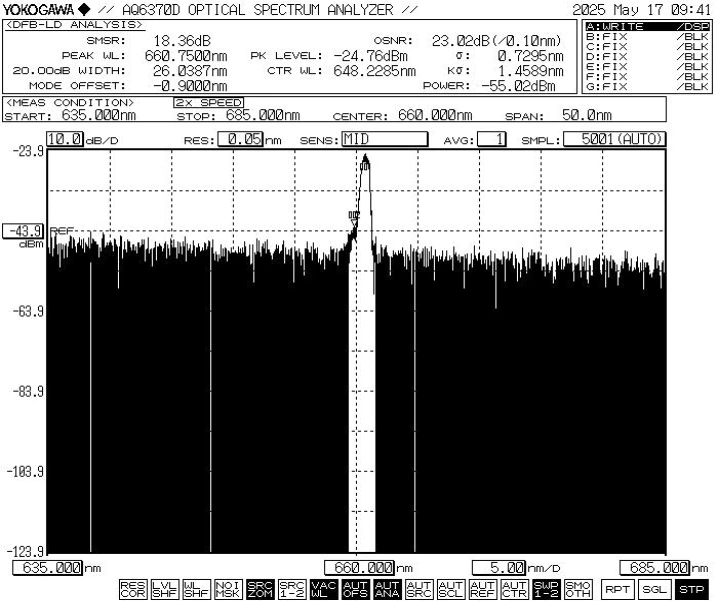

● Әдеттегі спектр:

● Стандартты керек-жарақтар

* Дербес құрылғы; кірістірілген драйвер жоқ (драйвері бар модуль пакеті схема міндетті емес).

Тапсырыс беру ақпарат

мысалы: BFLD-F660-30SM-FA

(Тапсырыс туралы ақпарат: 660нм FP Butterfly Laser Diode, 30mW шығысы қуат, SM талшығымен, FC/APC қосқышымен, сорғы істікшелімен).

Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер

● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; істеу талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.

● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан қатаң сақтау орау кезінде антистатикалық қорғаныс шаралары қажет, тасымалдау, пайдалану. Бұған қоса, алдын алу үшін сақтық шараларын қабылдау қажет қуат көзінің асқынуы, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін құрылғы (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикті кию білезік бау).

● Алдын алу үшін өнімнің жұмыс тізбегінің тұрақтылығын тексеріңіз импульстік токтардан туындаған зақым.

● Құрылғыны пайдаланған кезде жұмыс кернеуін қатаң сақтаңыз және деректер парағында көрсетілген ағымдағы ауқымдар. Негізгі параметрлер, соның ішінде Ith (Шекті ток), Iop max (максималды жұмыс тогы), Vop max (максималды) Жұмыс кернеуі) және λc (Орталық толқын ұзындығы) — сілтеме жасау керек әсіресе жөнелту кезінде берілген сынақ хаттамасында. Ескерту: Абсолютті максималды көрсеткіштерден асатын жұмыс құрылғыға тұрақты зақым келтіруі мүмкін құрылғы.

● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде және дәнекерлеу үтік дұрыс болуы керек жерге қосылған.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Optronics шегінде келесі жағдайларда тегін жөндеу қызметінен бас тарту құқығын сақтайды кепілдік мерзімі:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.

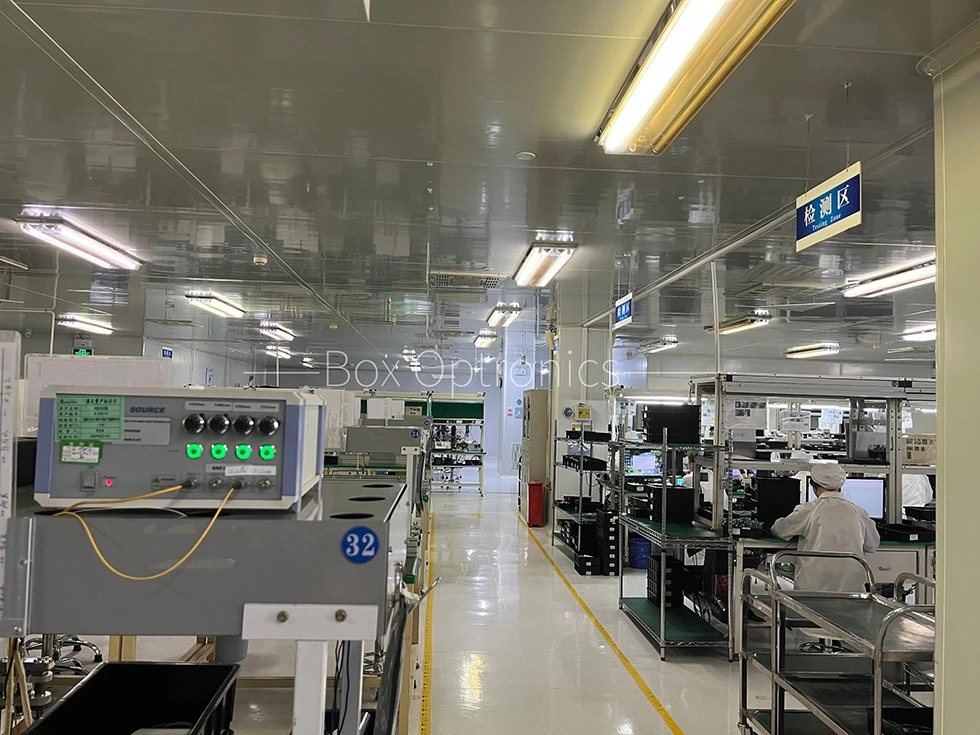

Нағыз өндіріс сызық
